Заземление алюминиевых рамок солнечных панелей: выбор сечения медного провода ПВ-3
Безопасность солнечной электростанции начинается с качественного заземления. Алюминиевые рамки фотоэлектрических модулей, несмотря на свою легкость и коррозионную стойкость, являются токопроводящими элементами, которые необходимо надежно соединять с контуром заземления. Ошибка в выборе сечения медного провода, особенно такого распространенного, как ПВ-3, может привести к недопустимому нагреву токоведущих частей, ложным срабатываниям защитной автоматики или, что самое критичное, поражению людей электрическим током.
Разберем физику процесса и нормативные требования, чтобы понять, как правильно подобрать сечение медного проводника для соединения алюминиевых рамок с землей.
Почему алюминиевые рамки нуждаются в заземлении
Фотоэлектрические модули генерируют постоянный ток. В нормальном режиме работы алюминиевая рамка не находится под напряжением. Однако существует два основных сценария, при которых на ней появляется опасный потенциал:
- Пробой изоляции. Внутри модуля происходит нарушение изоляции между токоведущими шинами и металлическим каркасом. При отсутствии заземления рамка становится опасной для прикосновения.
- Индуктивные наводки и статические заряды. На открытой местности рамки накапливают статическое электричество. Кроме того, при грозовой деятельности на них могут наводиться значительные потенциалы от близких разрядов молнии.
Заземление создает путь наименьшего сопротивления для тока утечки. В случае пробоя ток уходит в землю, вызывая срабатывание защиты (автоматического выключателя или устройства защитного отключения). Именно поэтому соединение рамок с землей — это не рекомендация, а обязательное требование, закрепленное в ПУЭ (Правила устройства электроустановок) и международных стандартах IEC 60364.
Физика процесса: чем опасен тонкий проводник
Заземляющий проводник работает в аварийном режиме лишь доли секунды. Однако за это время через него проходит ток короткого замыкания, который может достигать сотен и тысяч ампер. Основная задача проводника — выдержать этот ток без термического разрушения.
Закон Джоуля-Ленца (Q = I² * R * t) играет здесь решающую роль. Чем меньше сечение проводника, тем больше его активное сопротивление R. При высоком токе I на тонком проводнике выделяется колоссальное количество тепла. Это тепло может быть настолько большим, что медная жила расплавится или перегорит. Если заземляющий проводник перегорит, цепь заземления разорвется, и рамка снова окажется под опасным напряжением.
Жгут из гибкой проволоки в изоляции марки ПВ-3 имеет большее сопротивление по сравнению с одножильным проводом того же сечения из-за эффекта близости и наличия воздушных зазоров между тонкими жилами. Однако этот параметр не критичен при расчетах на большие токи короткого замыкания, если сечение выбрано верно. Ключевой показатель — минимально допустимое сечение по условию термической стойкости.
Выбор сечения: нормативы и практический расчет
Нельзя ориентироваться только на мощность инвертора или ток короткого замыкания одной панели. Расчет ведется по нескольким критериям. В качестве примера рассмотрим стандартную бытовую солнечную станцию мощностью 5–10 кВт.
Критерий 1: Минимальное сечение по ПУЭ
Согласно ПУЭ (п. 1.7.76), минимальное сечение медного заземляющего проводника, проложенного открыто или в трубе, без механической защиты, составляет 4 мм². Для проводников с механической защитой (например, в кабель-канале) допускается 2,5 мм². Однако для наружных установок, где проложены линии от солнечных панелей, рекомендуется применять провод сечением не менее 4 мм².
Критерий 2: Расчет по току короткого замыкания
Это самый серьезный этап. Необходимо знать ток однофазного или трехфазного короткого замыкания на вводе в дом. Для современных сетей с автоматическими выключателями номиналом 25А (характеристика C) ток КЗ обычно составляет от 150 до 250 А. Для автомата 40А — до 400 А.
Для проверки термической стойкости используется формула: S = (Iкз * √t) / k, где:
- S — сечение проводника в мм²;
- Iкз — действующий ток короткого замыкания (А);
- t — время отключения защитного аппарата (с). Для автоматов класса C это 0,02–0,05 с;
- k — коэффициент, зависящий от материала проводника и изоляции. Для меди с ПВХ изоляцией (ПВ-3) k = 143.
Пример расчета: Если Iкз = 200 А, t = 0,04 с: S = (200 * √0,04) / 143 = (200 * 0,2) / 143 = 40 / 143 = 0,28 мм². Казалось бы, достаточно и 1 мм². Это ловушка. Данный расчет применим для цепей до 1000 В, но на практике для солнечных станций рекомендуется брать сечение с запасом.
Критерий 3: Падение напряжения в длинной линии
Длина линии от заземлителя до самой удаленной панели часто превышает 10–15 метров. Контур заземления обычно расположен у стены здания, а панели — на крыше. При длине линии 20 метров и сечении 4 мм² сопротивление медного провода составляет около 0,09 Ом. При протекании тока утечки в несколько ампер падение напряжения будет незначительным. Однако при большом токе КЗ это сопротивление снижает эффективность срабатывания автомата.
Эксперты сходятся во мнении, что для линий длиннее 15 метров необходимо использовать сечение от 6 мм² и выше, чтобы обеспечить надежное срабатывание защиты.
Критерий 4: Механическая прочность
Провод на крыше подвергается ветровым нагрузкам, вибрации и возможным ударам. Тонкий провод (1,5–2,5 мм²) легко перетерется об острый край алюминиевой рамки или повредится грызунами. Минимальное сечение для стационарной уличной прокладки — 4 мм². Провод ПВ-3 сечением 4 мм² состоит из 19 жил диаметром ~0,52 мм, что обеспечивает достаточную гибкость и устойчивость к излому.
Рекомендуемые сечения для типовых случаев
Ниже приведены проверенные на практике рекомендации, которые учитывают совокупность всех факторов — от термической стойкости до удобства монтажа.
- Для соединения рамок между собой (перемычки). Обычно используются проводники сечением 4 или 6 мм². Длина таких перемычек редко превышает 1-2 метра.
- Для главной магистрали (от первой панели до инвертора/щита). При длине линии до 10 метров — 6 мм². При длине от 10 до 25 метров — 10 мм². При длине более 25 метров — 16 мм². Допускается применение 6 мм² для линии до 15 м, если автомат имеет номинал не более 25А.
- Для стояка к контуру заземления. От щита до заземлителя — не менее 10 мм², так как это участок с максимальным риском повреждения (переход из стены в грунт) и наименьшим временем срабатывания защиты.
Провод ПВ-3: особенности и преимущества
Марка ПВ-3 (или ПуГВ) — это медный многопроволочный провод с изоляцией из ПВХ пластиката. Его многожильная конструкция имеет важное преимущество при заземлении панелей: гибкость. Жесткая моножила (ПВ-1) неудобна для подключения к плоским алюминиевым рамкам и часто ломается при вибрации. ПВ-3 легко изгибается, что критично при прохождении через гофру и подключении к клеммам.
Изоляция ПВ-3 рассчитана на напряжение 660 В (амплитудное) и рабочее напряжение до 1000 В, что полностью перекрывает класс напряжения солнечных панелей (до 1500 В DC — для изоляции современных модулей, хотя по ПУЭ для заземляющих проводников это не критично, так как в нормальном режиме на них нет напряжения).
Важный нюанс: При контакте меди с алюминием образуется гальваническая пара. Влага и кислород запускают электрохимическую коррозию, которая разрушает место соединения. Поэтому медный провод ПВ-3 нельзя напрямую прикручивать к алюминиевой рамке без специальной подготовки. Обязательно используйте оцинкованные или стальные оцинкованные шайбы, либо биметаллические (медь-алюминий) клеммы. Без этого переходное сопротивление через несколько лет резко возрастет, что приведет к потере защитных свойств заземления.
Практический пример сборки
Рассмотрим типовой монтаж для двух рядов панелей по 10 штук.

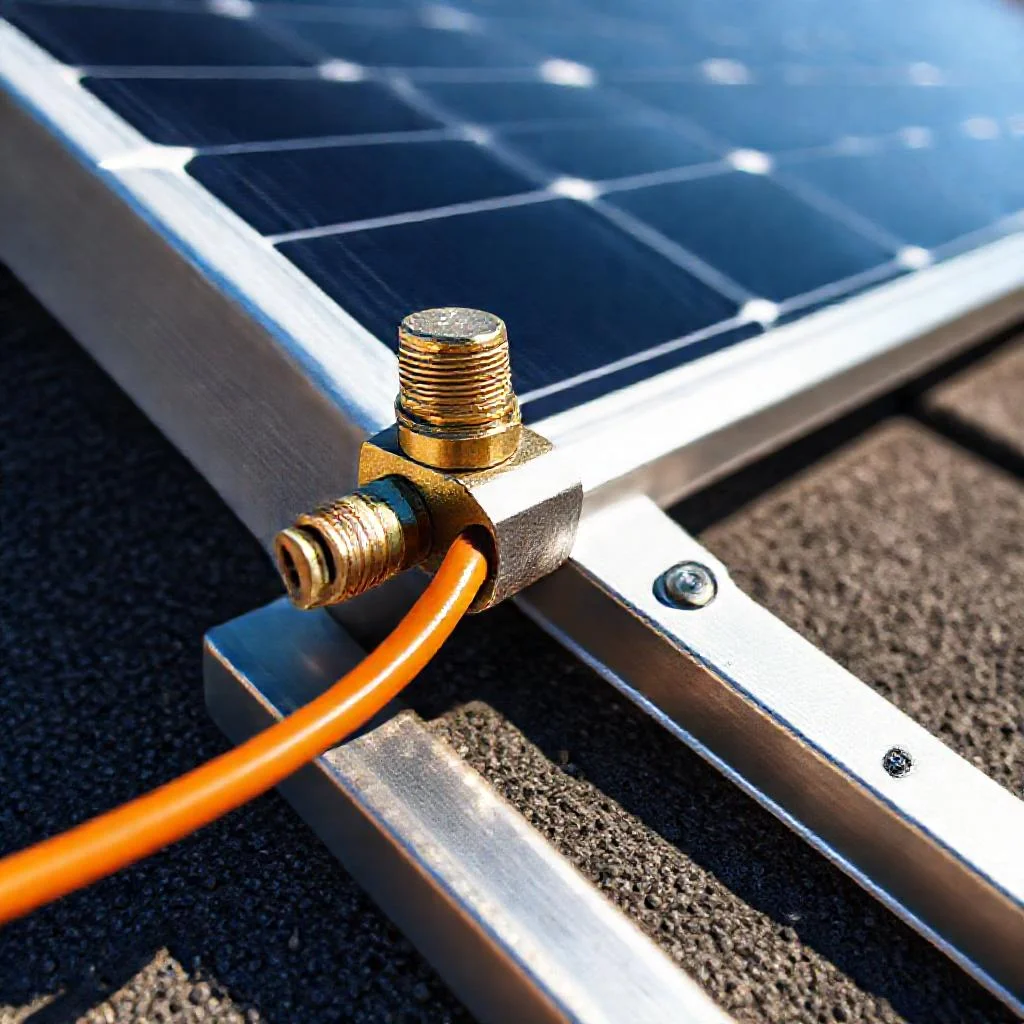

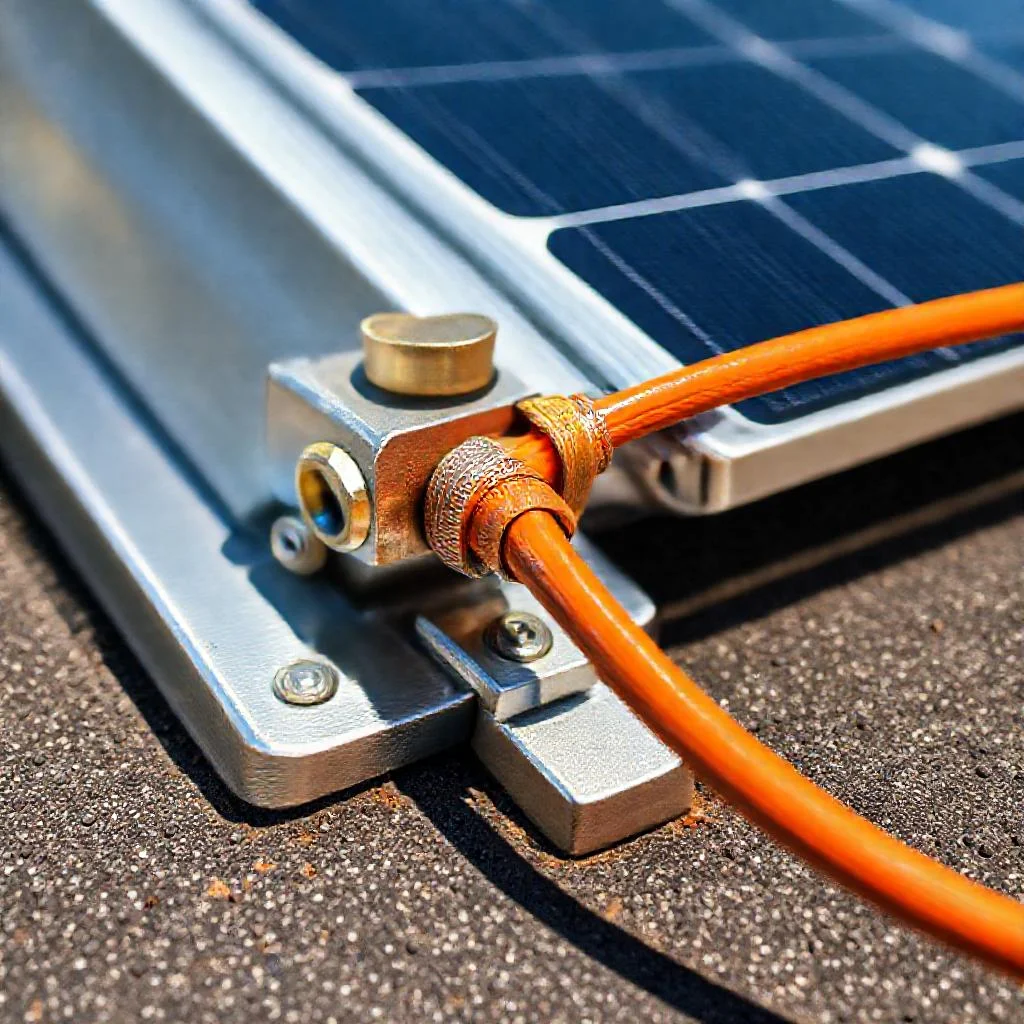

Сначала на каждую панель в специальное отверстие в алюминиевой рамке устанавливается заземляющий болт (обычно М4 или М5). К нему через оцинкованную шайбу и гравер подключается перемычка из провода ПВ-3 сечением 4 мм². Каждая следующая панель подключается последовательно. Итоговая магистраль от последней панели ведется к заземляющей шине в распределительной коробке (РК) постоянного тока. Если длина этой магистрали от РК до заземлителя составляет 20 м, применяется провод ПВ-3 сечением 10 мм². Внутри здания этот провод подключается к главной заземляющей шине (ГЗШ), которая соединена с контуром заземления проводником 16 мм².
Этот «лестничный» метод подключения (последовательно-параллельное соединение рамок) считается самым надежным для крупных станций. Он обеспечивает непрерывность цепи: если одна перемычка выйдет из строя, остальные панели останутся защищенными, так как ток пойдет по параллельной ветке через магистраль.
Распространенные ошибки и их последствия
Изучив десятки проектов с выявленными дефектами, можно выделить три типовые ошибки, которые ведут к отказу системы заземления.
- Использование провода сечением 1,5 мм². Такой проводник абсолютно не устойчив к токам КЗ. При случайном пробое панели он перегорит мгновенно, оставив систему без защиты. К сожалению, это частая ошибка «экономии» на материалах.
- Скрутка медного провода с алюминиевой рамкой без шайб. Контакт быстро окисляется. Через год сопротивление на таком соединении может превысить 1 Ом, что делает заземление бесполезным. Единственно верный способ — использовать стальные оцинкованные крепежи, создающие механическую защиту зоны контакта.
- Отсутствие маркировки. Провода ПВ-3, особенно черные или серые, легко спутать с силовыми кабелями. Согласно ПУЭ, заземляющий проводник должен иметь желто-зеленую маркировку по всей длине (либо нанесение маркировочных бирок, либо использование кабеля с желто-зеленой изоляцией, хотя ПВ-3 выпускается и в таком исполнении).
Заключение
Выбор сечения медного провода ПВ-3 для заземления алюминиевых рамок солнечных панелей — это инженерная задача, которая решается не по принципу «чем толще, тем лучше», а исходя из расчета токов короткого замыкания, длины линии и условий эксплуатации. Минимальное сечение, которое стоит рассматривать, — 4 мм². Для магистральных линий длиной более 15 метров разумно применять 6 или 10 мм². Качество монтажа, включая защиту от гальванической коррозии в месте контакта медь-алюминий, влияет на долговечность системы не меньше, чем правильный выбор сечения. Следование нормам ПУЭ и понимание физики процессов позволяет создать по-настоящему безопасную и надежную солнечную станцию, которая прослужит десятилетия.
Сводная таблица данных
В таблице ниже приведены ключевые параметры для выбора сечения медного провода ПВ-3 при заземлении алюминиевых рамок солнечных панелей. Данные основаны на нормативах ПУЭ, физических расчетах термической стойкости и практических рекомендациях для типовых бытовых станций мощностью 5–10 кВт.
| Назначение / Критерий | Рекомендуемое сечение (мм²) | Обоснование / Важные условия |
|---|---|---|
| Минимальное сечение по ПУЭ (открытая прокладка, без механической защиты) | 4 мм² | Согласно п. 1.7.76 ПУЭ. Для наружных установок рекомендуется не менее 4 мм². |
| Минимальное сечение по ПУЭ (с механической защитой, например, в кабель-канале) | 2,5 мм² | Допускается ПУЭ, но для уличных солнечных станций обычно не применяется из-за механической прочности. |
| Расчет по току КЗ (пример: Iкз=200 А, t=0,04 с, k=143) | 0,28 мм² (расчетное) | Формула: S = (Iкз * √t) / k. На практике не применяется из-за необходимости запаса прочности (см. «ловушка» в статье). |
| Соединение рамок между собой (перемычки) | 4 или 6 мм² | Длина перемычек редко превышает 1-2 метра. Обеспечивает надежный контакт и механическую стойкость. |
| Главная магистраль (от первой панели до инвертора/щита) — длина до 10 м | 6 мм² | Обеспечивает низкое сопротивление и термическую стойкость для типовых бытовых сетей. |
| Главная магистраль — длина от 10 до 25 м | 10 мм² | Компенсирует падение напряжения и снижает риск несрабатывания защиты. |
| Главная магистраль — длина более 25 м | 16 мм² | Обеспечивает минимальное сопротивление для длинных линий. |
| Главная магистраль (длина до 15 м, если автомат не более 25А) | 6 мм² (допустимо) | Альтернативный вариант при ограниченном токе автоматического выключателя. |
| Стояк к контуру заземления (от щита до заземлителя) | Не менее 10 мм² | Участок с максимальным риском повреждения и наименьшим временем срабатывания защиты. |
| Минимальное сечение для стационарной уличной прокладки (механическая прочность) | 4 мм² | Провод должен выдерживать ветровые нагрузки, вибрацию и возможные удары. Провод ПВ-3 4 мм² состоит из 19 жил диаметром ~0,52 мм. |
| Магистраль для станции с двумя рядами по 10 панелей (длина 20 м от РК до заземлителя) | 10 мм² (от РК до ГЗШ), 16 мм² (от ГЗШ до контура) | Пример из статьи: от распределительной коробки (РК) до главной заземляющей шины (ГЗШ) — 10 мм², от ГЗШ до контура — 16 мм². |
| Запрещенное сечение (типовая ошибка) | 1,5 мм² | Абсолютно не устойчив к токам КЗ. При пробое перегорит мгновенно, оставив систему без защиты. |
Частые вопросы по теме (FAQ)
Какое минимальное сечение медного провода ПВ-3 должно быть для заземления алюминиевых рамок?
Согласно ПУЭ (п. 1.7.76), минимальное сечение медного заземляющего проводника, проложенного открыто или в трубе без механической защиты, составляет 4 мм². Для проводников с механической защитой допускается 2,5 мм², однако для наружных установок с солнечными панелями рекомендуется применять провод сечением не менее 4 мм².
Почему нельзя использовать тонкий провод (например, 1,5 мм²) для заземления рамок?
Заземляющий проводник должен выдерживать ток короткого замыкания без термического разрушения. Чем меньше сечение, тем больше его активное сопротивление. При высоком токе на тонком проводнике выделяется колоссальное количество тепла (закон Джоуля-Ленца), что может привести к его расплавлению и перегоранию. В результате цепь заземления разорвется, и рамка окажется под опасным напряжением. Провод сечением 1,5 мм² не устойчив к токам КЗ и при пробое панели перегорит мгновенно.
Какое сечение провода нужно выбрать для магистральной линии от панелей до инвертора, если длина линии составляет 20 метров?
Для линий длиннее 15 метров рекомендуется применять сечение от 6 мм² и выше, чтобы обеспечить надежное срабатывание защиты и минимизировать падение напряжения. В данном примере, при длине магистрали от распределительной коробки до заземлителя 20 метров, применяется провод ПВ-3 сечением 10 мм².
Можно ли напрямую прикручивать медный провод ПВ-3 к алюминиевой рамке панели?
Нет. При контакте меди с алюминием образуется гальваническая пара. Влага и кислород запускают электрохимическую коррозию, которая разрушает место соединения. Обязательно используйте оцинкованные или стальные оцинкованные шайбы, либо биметаллические (медь-алюминий) клеммы. Без этого переходное сопротивление через несколько лет резко возрастет, что приведет к потере защитных свойств заземления.
Какой провод выбрать: гибкий ПВ-3 или жесткий одножильный (ПВ-1)?
Для заземления панелей рекомендуется использовать гибкий провод ПВ-3. Его многожильная конструкция обеспечивает гибкость, что критично при прохождении через гофру и подключении к плоским алюминиевым рамкам. Жесткая моножила (ПВ-1) неудобна для таких подключений и часто ломается при вибрации.
