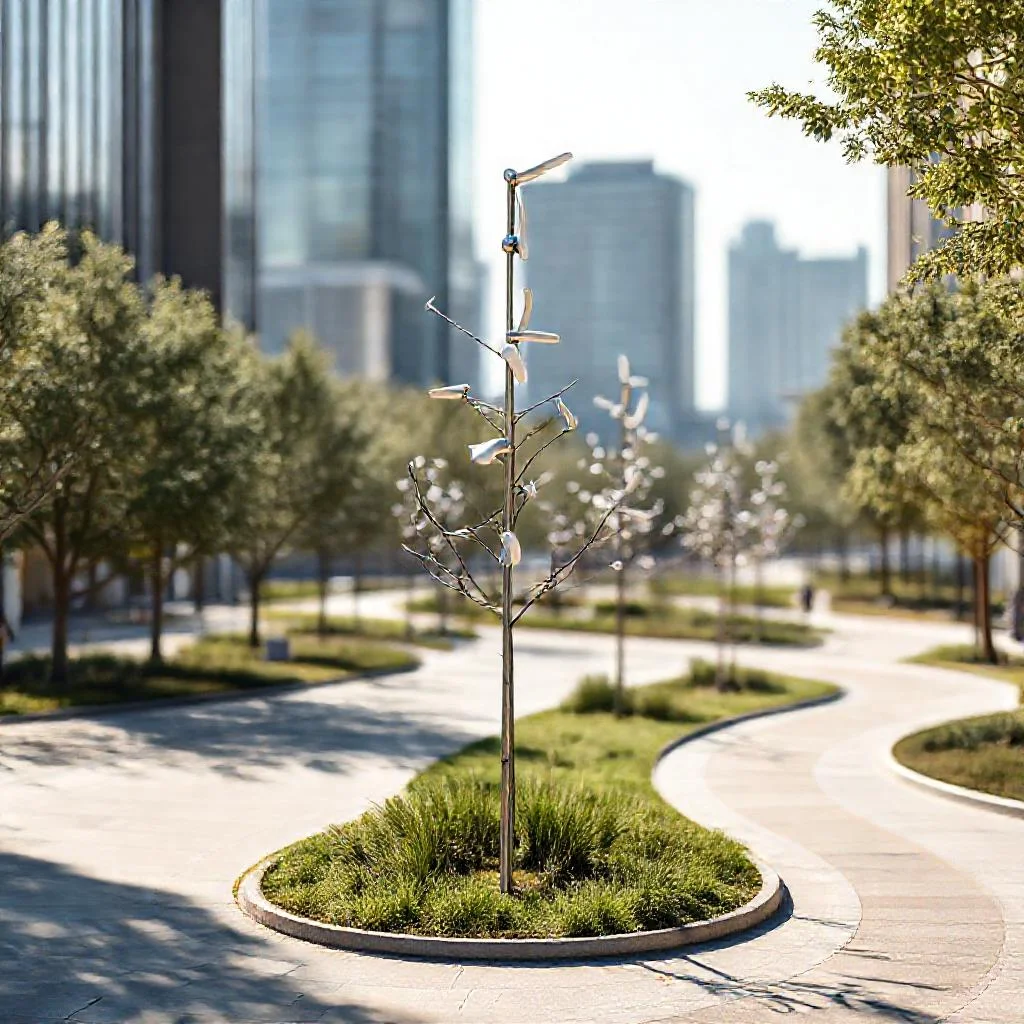

Ветровые деревья (Wind Tree) для городской среды: микротурбины с вертикальной осью
Городская среда предъявляет особые требования к возобновляемой энергетике. Высокая плотность застройки, турбулентные потоки воздуха и ограничения по высоте делают традиционные ветрогенераторы с горизонтальной осью вращения (HAWT) малоэффективными. Решением становится ветровое дерево, или Wind Tree — концепция, объединяющая эстетику природных форм с технологией микротурбин с вертикальной осью (VAWT). Установка копирует структуру кроны: на ветвях-консолях располагаются десятки миниатюрных генераторов, способных улавливать слабый и хаотичный городской ветер.
Принцип работы микротурбины с вертикальной осью
В основе каждой «листвы» ветрового дерева лежит ротор Дарье или Савониуса. В отличие от пропеллерных турбин, ось вращения ротора расположена вертикально. Это ключевое отличие позволяет механизму работать без системы ориентации на ветер. Генератору не требуется флюгер или активное рулевое устройство — он одинаково эффективно реагирует на порывы с любого направления.
В микротурбинах ветрового дерева чаще всего применяется комбинированная схема. Внутренняя часть ротора использует эффект Савониуса (за счет разницы сопротивления вогнутой и выпуклой лопастей), внешняя — эффект Дарье (подъемная сила профиля). Такая комбинация обеспечивает самозапуск при скорости ветра от 1,5–2 м/с, что критично для низких скоростей в городских «ветровых тенях». Номинальная мощность одного листа-генератора обычно составляет 50–100 Вт при скорости ветра 10–12 м/с.
Конструктивные особенности и материалы

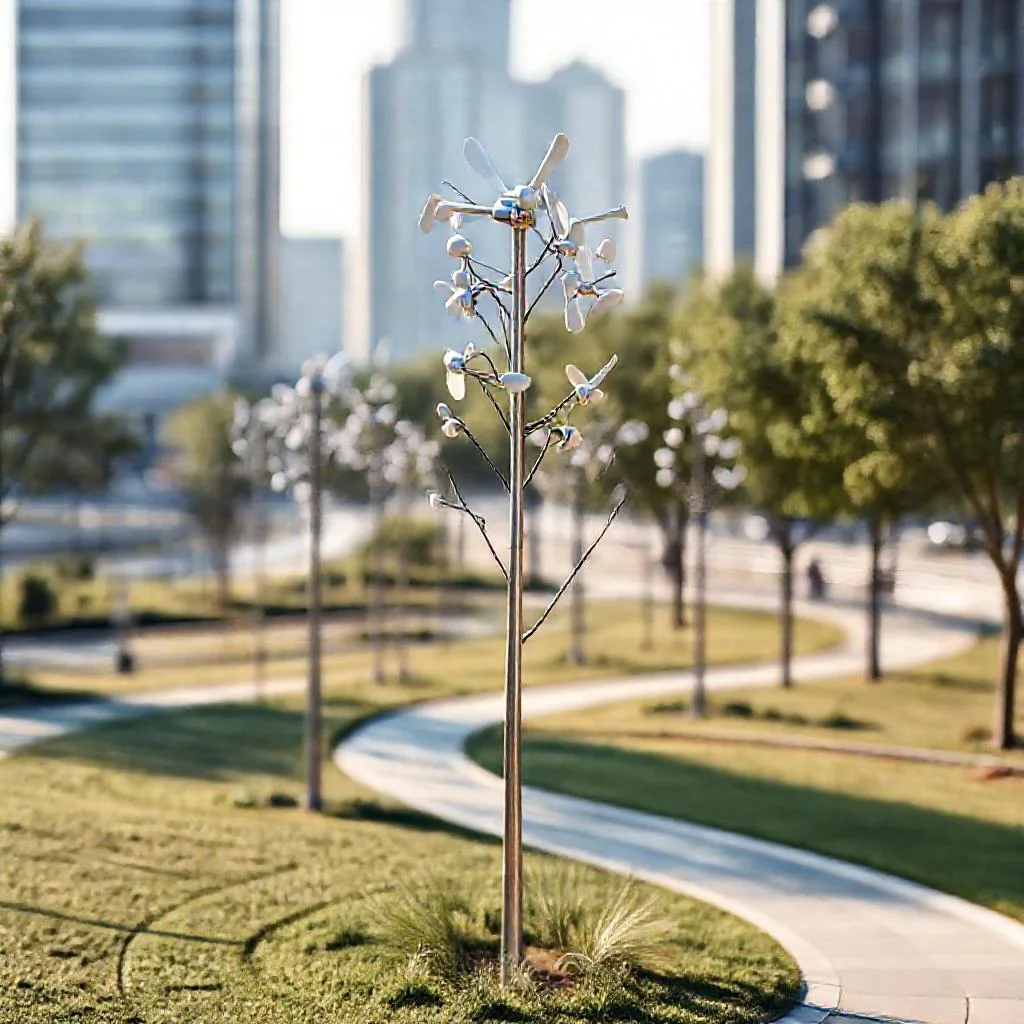

Ветровое дерево — это не единый генератор, а модульная матрица. Ствол и ветви изготавливаются из стали с антикоррозийным покрытием, выдерживающим городскую химическую агрессию (реагенты, выхлопы). Высота типового дерева колеблется от 6 до 12 метров. На каждом дереве устанавливается от 24 до 72 микротурбин. Ключевой элемент — это малошумный синхронный генератор на постоянных магнитах (неодим-железо-бор). Отсутствие редуктора (прямой привод) исключает механические потери и снижает уровень шума до 20–25 дБ, что сопоставимо с шелестом листвы.
Лопасти турбин изготавливаются из алюминиевого сплава или армированного пластика. Форма лопасти оптимизирована для работы в условиях смены вектора тяги, когда турбулентность города в 2–3 раза превышает параметры открытой местности. Каждый модуль герметизирован по стандарту IP65 — защита от пыли и водяных струй под давлением.
Энергетическая эффективность в условиях города
Годовая выработка одного дерева с 36 модулями при среднегодовой скорости ветра 4–5 м/с составляет около 4000–4500 кВт·ч. Для сравнения, это покрывает 30–40% потребностей среднестатистического домохозяйства в Европе или 10–15% потребностей малого офисного здания с IT-нагрузкой. В российских городах (Москва, Санкт-Петербург), где средняя скорость ветра составляет 2–3 м/с, выработка снижается, но сохраняет окупаемость за счет работы в диапазоне скоростей от 2 до 8 м/с, где традиционные турбины не запускаются.
Пиковая мощность дерева редко превышает 10–12 кВт, однако именно децентрализация выработки ценна для городской инфраструктуры. Зарядка электромобилей, освещение парков, работа городских датчиков и систем видеонаблюдения — типичные нагрузки для ветрового дерева. Микротурбины подключаются к общему инвертору, который стабилизирует напряжение до 220 В (50 Гц) или отдает энергию в общую сеть 380 В по трехфазной схеме.
Аэродинамические аспекты: турбулентность и эффект уплотнения
Горизонтальные турбины страдают от турбулентности и резких порывов: срыв потока за зданием может остановить ротор. Вертикальные турбины, наоборот, используют срывы потоков благодаря эффекту уплотнения. Когда ветер встречает препятствие (здание, другое дерево, мачту освещения), он меняет вектор, но не гаснет. Ветровое дерево, размещенное в точке локального ускорения потока (например, в створе между домами или у торца здания), получает прирост скорости на 15–25% за счет эффекта Вентури.
Размещение нескольких деревьев рядом формирует микросеть: каждое дерево работает в зоне пониженного давления соседнего, что улучшает продуваемость всей группы. Микротурбины не требуют выравнивания в шеренгу, как HAWT. Хаотичная планировка, наоборот, повышает суммарный КПД группы за счет создания локальных зон ускорения.
Интеграция в городскую инфраструктуру
Установка ветрового дерева не требует фундамента глубокого заложения. Обычно используется бетонный блок массой 1,5–3 тонны, скрытый под газоном или плиткой. Кабель заземления и силовой кабель прокладываются в гофре на глубине 0,5–0,7 м. Важно обеспечить грозозащиту — молниеприемник монтируется на вершине ствола, а каждый модуль имеет защиту от перенапряжения по стандарту IEC 61643-11.
Подключение к городской сети требует согласования с энергосбытовой компанией. Обычно используется схема Net Metering (нетто-учет). Избыточная энергия днем (например, при ветреной погоде) отдается в сеть, а ночью или в штиль — потребляется обратно. Двунаправленный счетчик фиксирует разницу, и владелец платит только за чистый расход.
Экологичность и жизненный цикл
Срок службы ветрового дерева — 20–25 лет при условии замены подшипниковых узлов каждые 5 лет и обновления лакокрасочного покрытия раз в 10 лет. Магниты в генераторах не теряют свои свойства в течение всего срока службы. Основной риск для городской среды — блики и вибрации. Однако вертикальные турбины не создают бликов, так как лопасти не имеют зеркальной поверхности, а рабочая частота вращения (60–180 об/мин) исключает резонансные колебания, опасные для зданий.
Утилизация после завершения эксплуатации проста: сталь и алюминий сдаются в металлолом (до 95% массы), генераторы разбираются на магниты и медь. Пластик лопастей подлежит термической переработке. По сравнению с солнечными панелями, ветровые деревья не требуют утилизации токсичных элементов (кадмий, свинец) и не создают проблем с отраженным светом.
Экономика и окупаемость
Стоимость одного ветрового дерева с установкой варьируется от 40 000 до 70 000 евро в зависимости от количества модулей и высоты. В пересчете на установленную мощность (например, 3–4 кВт) это кажется дорогим. Однако экономический смысл не только в прямой генерации. Ветровые деревья — это элемент имиджа (ESG-фактор), маркетинговый инструмент (зеленые паркинги, «умные» остановки, выставочные центры). В Европе и Китае активно используются субсидии на малую ветроэнергетику, которые покрывают до 40–50% капитальных затрат.
Окупаемость в российских условиях при стоимости электроэнергии 4–6 руб./кВт·ч составляет 12–15 лет без субсидий и 7–9 лет с субсидией. Для городского девелопмента это приемлемые сроки, особенно если объект претендует на сертификацию BREEAM или LEED (дополнительные баллы за возобновляемую энергию повышают капитализацию здания).
Сравнение с традиционными городскими турбинами
Традиционная ветроустановка мощностью 5 кВт (HAWT) требует мачты высотой 20–25 м, зоны отчуждения 50 м и скорости ветра 4–5 м/с для запуска. При установке на крыше возникает вибрация, передающаяся на конструкции здания, и шум до 45–55 дБ. Ветровое дерево лишено этих недостатков. Оно безопасно для птиц (лопасти движутся медленно и заметны визуально). Исследования орнитологов показывают, что частота столкновений с птицами у VAWT в 5–7 раз ниже, чем у HAWT, из-за отсутствия эффекта «ножа» и высокой скорости вращения кончиков лопастей.
Единственное ограничение — плотность энергетического потока. Чтобы получить 10 кВт·ч в сутки, ветровому дереву нужно занимать площадь 10–12 м² в плане (площадь кроны). Солнечная панель такой же площади даст аналогичную выработку за солнечный день. Однако в пасмурную погоду и ночью ветровое дерево продолжает работать, что делает его идеальным дополнительным источником в гибридных системах (ветер + солнце + аккумулятор).
Монтаж и требования к площадке
Выбор места для ветрового дерева основывается на карте ветров города. Необходимо избегать зон застоя воздуха (плотные дворы-колодцы, окруженные высотками). Оптимальные точки — набережные, площади с низкой застройкой, разделительные полосы широких магистралей, парки с разреженной посадкой деревьев. Высота дерева должна превышать высоту ближайших препятствий не менее чем на 20% в радиусе 50 м. Установка на кровле возможна, но требует усиления несущих конструкций и гидроизоляции фундамента.
Подключение к инвертору и контроллеру заряда обязательно через диодные развязки, чтобы исключить перегрузку одного модуля при выходе из строя другого. Система управления (SCADA) отслеживает выработку каждого листа-турбины, температуру подшипников и напряжение. Аварийный останов активируется при скорости ветра выше 30 м/с (редкое явление для города).
Перспективы развития технологии
Основные направления совершенствования — это увеличение удельной мощности на квадратный метр кроны (цель — 80–100 Вт/м²) и снижение стоимости микротурбин. Исследования направлены на использование композитных материалов с эффектом памяти формы, которые меняют кривизну лопасти в зависимости от скорости ветра. Это позволяет удерживать КПД на уровне 30–35% в широком диапазоне оборотов, а не только в узкой зоне номинальной нагрузки.
Разрабатываются модули с интегрированными солнечными элементами на корпусе лопастей (гибридный сбор). Такая комбинация позволит одному дереву выдавать до 15 кВт·ч/сутки в регионах с умеренным климатом. Важным аспектом является и городское законодательство: в ряде стран уже приняты нормы, разрешающие установку малых ВЭУ без получения отдельного разрешения на строительство, если высота не превышает 15 м.
Особенности эксплуатации в зимнее время
Обледенение лопастей — одна из проблем VAWT. Ветровое дерево зимой требует профилактического обогрева. На стадии производства в лопасти закладываются резистивные нагревательные элементы мощностью 20–30 Вт на модуль. Энергию для обогрева берет сама турбина или аккумуляторный буфер. Эффективность обогрева контролируется датчиками корки льда. Обычно включение происходит при температуре ниже -5°C и влажности выше 80%. Снежные шапки не образуются на вертикальных лопастях из-за их вращения (центробежная сила сбрасывает снег).
Реальные примеры внедрения
Во Франции компания NewWind разработала и установила более 200 деревьев в парках, у супермаркетов и на территории бизнес-кампусов. Типовая установка в Марселе (10 деревьев) обеспечивает электроэнергией 20 станций зарядки электромобилей и освещение 400 м набережной. В Японии ветровые деревья интегрированы в систему Emergency Shelter (убежища при землетрясениях) — они обеспечивают резервное питание систем связи и освещения, независимо от центральной сети.
Опыт эксплуатации показал, что замена отдельных модулей (выход из строя генератора или подшипников) производится за 20–30 минут без демонтажа ветвей. Это существенно упрощает сервис по сравнению с обслуживанием больших турбин, где замена ротора требует автокрана и бригады.
Итоги: баланс эстетики и инженерии
Ветровые деревья не заменят промышленные электростанции, но они решают специфическую задачу: дают автономность урбанизированным объектам, где традиционные источники энергии неэффективны или невозможны. Технология микротурбин с вертикальной осью прошла путь от экспериментальных прототипов до сертифицированных коммерческих продуктов. Современное ветровое дерево — это надежная, ремонтопригодная и безопасная для города система, которая уже сегодня позволяет снизить нагрузку на центральные сети и повысить устойчивость городской инфраструктуры к отключениям. При правильном выборе места и грамотном проектировании оно становится не только генератором энергии, но и архитектурной доминантой, демонстрирующей приверженность устойчивому развитию.
Сводная таблица данных
В таблице ниже представлены ключевые технические, эксплуатационные и экономические параметры ветровых деревьев (Wind Tree) с микротурбинами с вертикальной осью, основанные исключительно на данных из статьи. Сводка включает сравнение с традиционными турбинами (HAWT), а также характеристики модулей, выработки, монтажа и обслуживания.
| Параметр / Характеристика | Значение / Описание (Wind Tree / VAWT) | Традиционная турбина (HAWT) для сравнения |
|---|---|---|
| Тип ротора микротурбины | Комбинированная схема: Савониус + Дарье | Пропеллерный (горизонтальная ось) |
| Скорость ветра для самозапуска | От 1,5–2 м/с | 4–5 м/с для запуска |
| Номинальная мощность одного листа-генератора | 50–100 Вт (при скорости ветра 10–12 м/с) | — |
| Высота дерева | От 6 до 12 метров | Мачта 20–25 м |
| Количество микротурбин на дереве | От 24 до 72 | — |
| Уровень шума | 20–25 дБ (сопоставимо с шелестом листвы) | 45–55 дБ |
| Материал лопастей турбин | Алюминиевый сплав или армированный пластик | — |
| Стандарт защиты модуля | IP65 (защита от пыли и водяных струй) | — |
| Годовая выработка (36 модулей, среднегодовая скорость 4–5 м/с) | 4000–4500 кВт·ч | — |
| Пиковая мощность дерева | Редко превышает 10–12 кВт | Типичная мощность 5 кВт для сравнения |
| Прирост скорости за счет эффекта Вентури | 15–25% (при размещении у торца здания или створа) | — |
| Масса бетонного фундамента (блок) | 1,5–3 тонны | — |
| Срок службы | 20–25 лет | — |
| Период замены подшипниковых узлов | Каждые 5 лет | — |
| Период обновления лакокрасочного покрытия | Раз в 10 лет | — |
| Рабочая частота вращения | 60–180 об/мин | — |
| Частота столкновений с птицами | В 5–7 раз ниже, чем у HAWT | Высокая (из-за эффекта «ножа» и высокой скорости) |
| Площадь кроны для 10 кВт·ч/сутки | 10–12 м² | — |
| Стоимость одного дерева с установкой | 40 000 – 70 000 евро | — |
| Окупаемость в РФ без субсидий | 12–15 лет | — |
| Окупаемость в РФ с субсидией | 7–9 лет | — |
| Потенциальная удельная мощность перспективных образцов | Цель: 80–100 Вт/м² кроны | — |
| Мощность резистивного нагрева (против обледенения) | 20–30 Вт на модуль | — |
| Время замены отдельного модуля без демонтажа ветвей | 20–30 минут | Требуется автокран и бригада для замены ротора |
