Замена торцевого механического уплотнения вала центробежного водяного насоса
Введение в устройство и принцип работы торцевого уплотнения
Центробежный насос является основным элементом систем водоснабжения, отопления и промышленной гидравлики. Слабым местом любой роторной машины является зона выхода вала из корпуса. Именно здесь происходит утечка рабочей жидкости. Традиционные сальниковые набивки постепенно уступают место торцевым механическим уплотнениям. Эти устройства обеспечивают герметичность за счет плотного прилегания двух строго отшлифованных поверхностей — подвижного торца (ротора) и неподвижного торца (статора).
Механическое уплотнение работает следующим образом. Одна деталь вращается вместе с валом, другая жестко закреплена в корпусе насоса. Между ними образуется тончайшая пленка жидкости. Эта пленка одновременно смазывает трущиеся пары и препятствует значительной утечке наружу. Усилие прижатия создается пружиной или сильфоном, а также гидравлическим давлением в насосе. При износе или повреждении уплотнительных поверхностей герметичность нарушается.
Признаки неисправности и необходимость замены
Первым и наиболее очевидным признаком износа торцевого уплотнения является появление капельной течи из дренажного отверстия между корпусом насоса и двигателем. В исправном состоянии допускается незначительное испарение или образование микроскопической пленки влаги. Интенсивное каплеобразование свидетельствует о потере герметичности контактирующих пар.
Другими симптомами неисправности служат попадание воздуха в систему (подсос), что сопровождается шумом и кавитацией. Утечка через уплотнение ведет к снижению давления в напорном патрубке и повышенному энергопотреблению двигателя. В запущенных случаях вода проникает в подшипниковый узел электродвигателя, что приводит к его выходу из строя. Характерный запах горелой резины или абразивная пыль на валу также указывают на критический износ резиновых сильфонов или графитового кольца.
Замена узла производится строго при появлении капельной течи. Промедление с ремонтом увеличивает риск повреждения вала и статора насоса. В системах с чистой холодной водой ресурс качественного уплотнения составляет от 2000 до 8000 моточасов. В системах с перекачиванием горячей воды или абразивных частиц срок службы сокращается до 500–1000 моточасов.
Диагностика и оценка объема работ перед заменой
Перед началом демонтажа необходимо убедиться, что причина течи именно в механическом уплотнении, а не в ослабленных болтах корпуса или поврежденных прокладках. Осматривается дренажный канал и состояние вала на предмет выработки. Если на валу имеется глубокая канавка или коррозионная раковина, замена только уплотнения без восстановления геометрии вала не даст результата.
Целесообразно приобретать ремкомплект, включающий в себя непосредственно торцевое уплотнение, новую прокладку или кольцо круглого сечения под статор. Важно убедиться в типоразмере узла. Посадочный диаметр вала измеряется штангенциркулем. Также проверяется общая высота уплотнения в сжатом состоянии и диаметр посадочного отверстия в корпусе насоса. Большинство бытовых насосов используют стандартизированные размеры: вала 12, 14, 16, 20 или 25 мм.
Категорически запрещается установка уплотнения от другого производителя без проверки совместимости. Разница в высоте сжатого состояния даже на 0.5 мм приведет к неправильной рабочей точке пружины и быстрому выходу узла из строя.
Инструмент и материалы, необходимые для выполнения работ
Для качественной замены потребуется следующий набор:
- Комплект рожковых и накидных ключей для демонтажа двигателя и крышки насоса. Конкретный набор зависит от модели, обычно это ключи на 8, 10, 12 и 13 мм.
- Шлицевая или крестовая отвертка для фиксации шпонки и снятия стопорных колец при их наличии.
- Пассатижи или съемник для стопорных колец.
- Чистая ветошь без ворса или одноразовые технические салфетки.
- Мелкозернистая наждачная бумага (Р600-Р1000) для зачистки вала от отложений и ржавчины.
- Смазочный материал на водной основе или жидкое мыло. Категорически запрещено применять машинное масло или солидол для графитовых пар уплотнения.
При замене уплотнения в насосах с разъемным корпусом или так называемых «мокрых» роторах может потребоваться специальный хомут для стягивания статора. Для бытовых однофазных насосов этот инструмент почти не нужен, но для промышленных агрегатов аренда или покупка такого хомута обязательна.
Пошаговая процедура замены торцевого уплотнения
Работы выполняются при полном отключении насоса от сети питания и перекрытии запорной арматуры во всасывающем и напорном трубопроводах. Давление в системе сбрасывается путем открытия крана на сливной линии.
Первым этапом откручиваются болты, соединяющие фланец электродвигателя с корпусом насоса. В большинстве моделей двигатель снимается вместе с ротором и крыльчаткой. Перед разделением корпусов маркером ставится метка взаимного расположения деталей, хотя строгой ориентации для уплотнения это не требуется, но облегчает обратную сборку.
После отсоединения двигателя открывается доступ к рабочему колесу. Оно фиксируется от проворачивания с помощью отвертки или ключа. Откручивается гайка или болт крепления крыльчатки к валу. Снимается само рабочее колесо. Затем визуально оценивается состояние вала и посадочного места уплотнения в корпусе насоса.

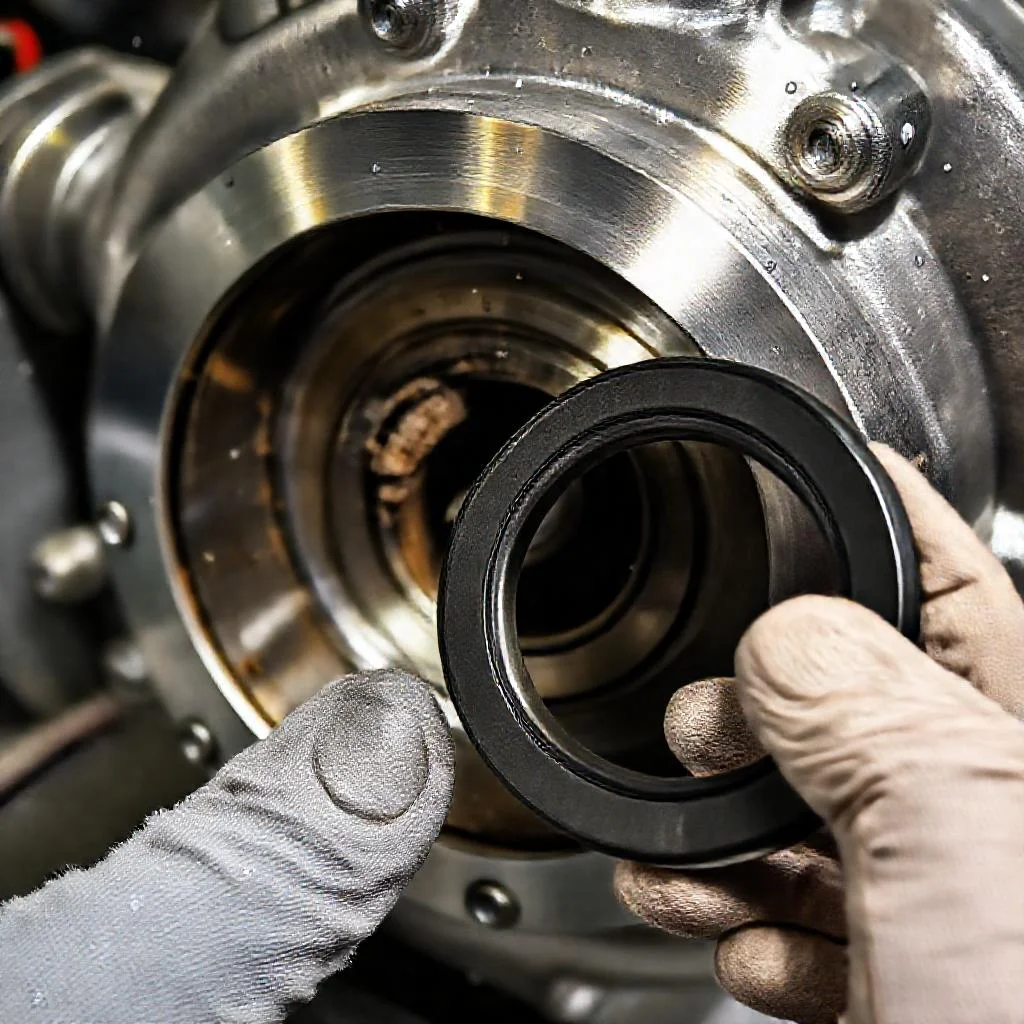

Извлечение старого уплотнения начинается с неподвижной части (статора). Неподвижное кольцо с резиновым уплотнительным кольцом аккуратно выбивается или выпрессовывается из гнезда корпуса. Усилие прикладывается равномерно. Использование зубила недопустимо — это разрушает посадочное гнездо. Затем с вала снимается вращающаяся часть (ротор) вместе с резиновым сильфоном или манжетой. Если деталь прикипела, допускается легкий нагрев строительным феном для разрушения коррозионных связей.
Посадочное отверстие в корпусе и вал тщательно очищаются от накипи, ржавчины, остатков старой резины. Металлические поверхности зачищаются наждачной бумагой до металлического блеска. Важно не допустить глубоких царапин. После зачистки вал и гнездо протираются влажной безворсовой салфеткой для удаления абразивной пыли.
Установка нового уплотнения производится с использованием смазки. Резиновая манжета вращающейся части смазывается чистым жидким мылом или глицерином. Надевать деталь на вал нужно строго перпендикулярно, скользящим движением. Масло использовать категорически запрещено — оно разъедает резину и ухудшает трение скольжения графитовых колец.

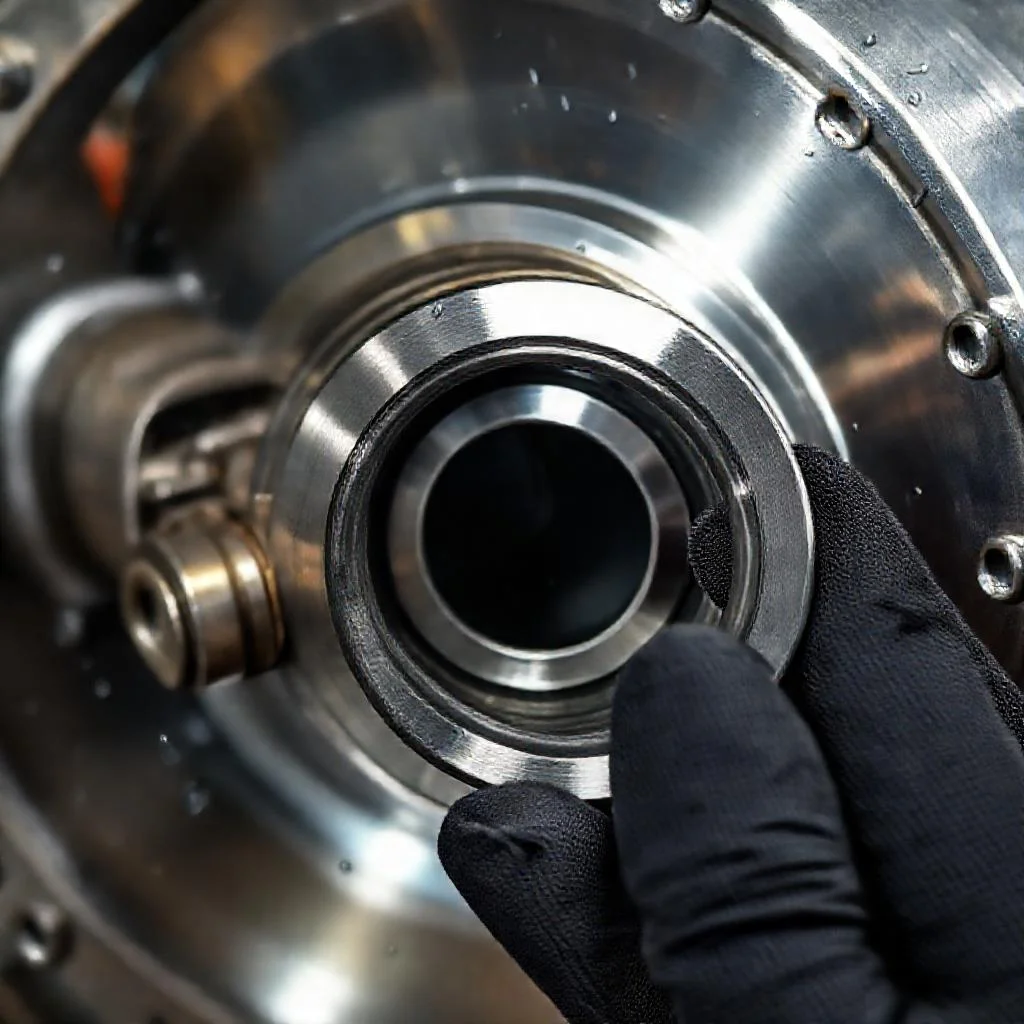

Неподвижная часть (статор) с новым резиновым кольцом вставляется в гнездо корпуса. Вдавливание производится пальцами до характерного щелчка. Если усилие входа слишком велико, допускается легкое постукивание через деревянную проставку. После посадки статора чистой тканью удаляются излишки смазки с торцов графитовых колец.
Далее производится обратная сборка. Устанавливается рабочее колесо на вал. Важно учесть, что втулка крыльчатки не должна упираться в торец подвижного кольца уплотнения с усилием. Между ними должен быть зазор или легкое касание. Гайка крыльчатки затягивается моментом, указанным в паспорте насоса. Крыльчатка при этом не должна задевать за диффузор корпуса.
После сборки гидравлической части производится стыковка электродвигателя. Ротор насоса вставляется в статор двигателя. Болты стягиваются равномерно по диагонали. Перед окончательной затяжкой проверяется, что вал двигателя вращается свободно, без заеданий и скрежета.
Возможные сложности и типовые ошибки при замене
Наиболее частой ошибкой является установка уплотнения с перекосом резиновой манжеты на валу. Это приводит к тому, что при первом же пуске манжета срезается или протекает по валу. При надевании необходимо визуально контролировать равномерное прилегание резины по окружности вала.
Вторая распространенная проблема — загрязнение торцовых поверхностей графитовых колец пальцами. Жир с кожи ухудшает притирку и вызывает мгновенную утечку. Работать следует в чистых перчатках, а сами кольца протирать только спиртовой салфеткой, которая не оставляет ворса.
Попытка замены уплотнения без снятия рабочего колеса невозможна в большинстве конструкций. Исключение составляют насосы со специальным разъемным корпусом, где уплотнение вставляется с тыльной стороны. В таких случаях инструкция производителя обязательна к исполнению.
Пусконаладочные работы после замены
Перед первым пуском насос обязательно заливается водой. Сухой пусти насоса с новым механическим уплотнением приводит к мгновенному разрушению графитового кольца. Воздух из корпуса стравивается через специальный клапан или путем откручивания пробки.
В момент пуска допускается кратковременное появление капельной течи из дренажного отверстия в течение 3-5 секунд. Это связано с притиркой зеркальных поверхностей. Если течь не прекращается или усиливается, насос немедленно останавливается. Причина может быть в неправильной установке уплотнения или дефекте детали. В этом случае разборка и проверка производятся повторно.
После стабилизации работы в течение 10 минут насос запускается на полную мощность. Отсутствие течи говорит о правильной сборке. Периодически рекомендуется проверять дренажное отверстие на предмет загрязнения, так как забитый канал может создать обратное давление и нарушить работу уплотнения.
Особенности замены уплотнения в насосах с горячей водой
Для насосов, перекачивающих теплоноситель (отопление), используются специальные термостойкие торцевые уплотнения с сильфоном из нержавеющей стали и резиновыми деталями из EPDM или FKM. Замена уплотнения в таких насосах требует полного остывания оборудования. Горячая вода под давлением опасна ожогами и затрудняет диагностику.
В системах с высокими температурами резиновые манжеты теряют эластичность и требуют большей аккуратности при надевании. Перед установкой деталь прогревается до 60-70 градусов в теплой воде для придания гибкости. Игнорирование этого требования ведет к разрыву манжеты при натягивании на вал.
Для уплотнений сильфонного типа отсутствует скользящая резина по валу. Сильфон совершает только осевое перемещение. В таких конструкциях важно не повредить гофрированную часть при запрессовке. Смазка вала производится тонким слоем термостойкой силиконовой смазки.
Профилактика преждевременного износа уплотнения
Основной причиной выхода из строя торцевого уплотнения является работа насоса без воды. Даже несколько секунд сухого хода разрушают графито-керамическую пару. Обязательна установка защиты от сухого хода на всех насосах, работающих в автоматическом режиме.
Вторым фактором является наличие абразивных частиц в жидкости. Установка фильтра грубой очистки на всасывающей линии насоса продлевает ресурс уплотнения в 5-10 раз. Для перекачки сточных или технических вод используются специальные уплотнения с твердосплавными кольцами (карбид вольфрама-карбид кремния).
Гидроудары в системе также разрушают уплотнение. Сглаживают скачки давления с помощью обратных клапанов медленного закрытия и гидроаккумуляторов соответствующего объема. Визуальный осмотр и замена уплотнения строго по регламенту один раз в 2-3 года, даже при отсутствии признаков течи, позволяют избежать аварийных остановок насоса.
Критерии выбора качественного торцевого уплотнения
Приобретение уплотнения следует производить у проверенных поставщиков, а не на строительных рынках. Поддельные детали имеют низкое качество притирки зеркальных поверхностей. Это приводит к тому, что насос начинает капать сразу после запуска или выходит из строя через 100-200 часов работы.
Качественное уплотнение имеет четкую маркировку на упаковке и на самой детали. Материал неподвижного кольца может быть керамическим (оксид алюминия) или карбидокремниевым. Вращающееся кольцо изготавливается из графита, пропитанного специальным составом. Для агрессивных сред применяются кольца из карбида вольфрама и карбида кремния.
Экономия на уплотнении в 500-1000 рублей зачастую оборачивается поломкой электродвигателя стоимостью 15000 рублей и более. Выбор качественного компонента является инвестицией в бесперебойную работу всей системы водоснабжения или отопления.
Сводная таблица данных
В таблице ниже приведены ключевые технические параметры, ресурсные характеристики и классификация торцевых уплотнений для центробежных водяных насосов, а также перечень типовых ошибок и профилактических мер, основанные исключительно на данных статьи.
| Параметр / Характеристика | Значение / Описание |
|---|---|
| Основные признаки неисправности уплотнения | Появление капельной течи из дренажного отверстия, попадание воздуха в систему (шум, кавитация), снижение напора, повышенное энергопотребление. Запах горелой резины, абразивная пыль на валу |
| Условие для замены | Строго при появлении капельной течи |
| Ресурс уплотнения (чистая холодная вода) | От 2 000 до 8 000 моточасов |
| Ресурс уплотнения (горячая вода / абразивные частицы) | 500 – 1 000 моточасов |
| Стандартные посадочные диаметры вала (бытовые насосы) | 12, 14, 16, 20 или 25 мм |
| Критическая разница в высоте сжатого состояния (несовместимость) | Даже 0.5 мм |
| Материалы колец (качественное уплотнение) | Неподвижное: оксид алюминия (керамика) или карбид кремния. Подвижное: графит (пропитанный). Для агрессивных сред: карбид вольфрама, карбид кремния |
| Материалы резиновых деталей (горячая вода) | EPDM или FKM |
| Температура прогрева манжеты перед установкой (горячая вода) | 60 – 70 градусов Цельсия |
| Допустимая течь при пуске (притирка) | Кратковременно, 3 – 5 секунд |
| Основные причины выхода из строя | Работа без воды (сухой ход), наличие абразивных частиц, гидроудары |
| Рекомендуемая периодичность замены (профилактика) | Один раз в 2-3 года |
| Типовые ошибки замены | Перекос резиновой манжеты на валу, загрязнение торцов графитовых колец пальцами, попытка замены без снятия рабочего колеса (для большинства конструкций) |
| Запрещенная смазка | Машинное масло, солидол |
| Рекомендуемая смазка | На водной основе (жидкое мыло, глицерин). Для сильфонных термостойких: силиконовая смазка |
| Необходимый инструмент (ключи) | 8, 10, 12, 13 мм (зависит от модели) |
Частые вопросы по теме (FAQ)
Каковы основные признаки неисправности торцевого механического уплотнения?
Первым и наиболее очевидным признаком является появление капельной течи из дренажного отверстия между корпусом насоса и двигателем. Другие симптомы — попадание воздуха в систему (подсос), сопровождающееся шумом и кавитацией, снижение давления в напорном патрубке, повышенное энергопотребление двигателя, а также характерный запах горелой резины или абразивная пыль на валу.
Что необходимо проверить перед заменой уплотнения, чтобы не допустить ошибки?
Перед демонтажем нужно убедиться, что причина течи именно в механическом уплотнении, а не в ослабленных болтах корпуса или прокладках. Обязательно осмотрите дренажный канал и состояние вала на предмет выработки: если на валу есть глубокая канавка или коррозионная раковина, замена только уплотнения не даст результата. Также измерьте штангенциркулем посадочный диаметр вала (стандартные размеры: 12, 14, 16, 20 или 25 мм) и проверьте общую высоту уплотнения в сжатом состоянии.
Какие инструменты и материалы нужны для замены, и какую смазку можно использовать?
Потребуются комплект рожковых и накидных ключей (обычно на 8, 10, 12 и 13 мм), шлицевая или крестовая отвертка, пассатижи или съемник для стопорных колец, чистая ветошь без ворса и мелкозернистая наждачная бумага (Р600-Р1000) для зачистки вала. Для смазки можно использовать только смазочный материал на водной основе или жидкое мыло. Категорически запрещено применять машинное масло или солидол для графитовых пар уплотнения.
Как правильно установить новое уплотнение, и какие типовые ошибки нельзя допускать?
Установку начинайте с очистки посадочного отверстия и вала. Резиновую манжету вращающейся части смажьте жидким мылом и надевайте на вал строго перпендикулярно, скользящим движением. Неподвижную часть вдавливайте в гнездо пальцами до щелчка. Типовые ошибки: установка уплотнения с перекосом резиновой манжеты на валу (приводит к срезу манжеты при пуске) и загрязнение торцовых поверхностей графитовых колец пальцами (жир с кожи ухудшает притирку). Работать следует в чистых перчатках, а кольца протирать только спиртовой салфеткой без ворса.
Что нужно сделать после замены перед первым пуском насоса, и сколько времени длится притирка?
Перед первым пуском насос обязательно нужно залить водой, так как сухой пуск мгновенно разрушает графитовое кольцо. Воздух из корпуса стравите через клапан или открутив пробку. В момент пуска допускается кратковременное появление капельной течи из дренажного отверстия в течение 3-5 секунд — это связано с притиркой зеркальных поверхностей. Если течь не прекращается или усиливается, немедленно остановите насос и повторите разборку для проверки.
