Хранение топливной биомассы: фундаментальные принципы и инженерные решения
Хранение топливной биомассы представляет собой критически важный этап в логистической цепочке твердотопливной энергетики. От того, насколько грамотно организован этот процесс, напрямую зависят энергетическая ценность сырья, стабильность работы котельного оборудования и экономическая эффективность всего предприятия. Основная задача хранения сводится к минимизации потерь массы, сохранению теплотворной способности и предотвращению процессов самовозгорания и биодеградации.
Физико-химические основы деградации биомассы при хранении
Биомасса, в отличие от ископаемых видов топлива, является биологически активным материалом. Даже после заготовки в ней продолжаются процессы клеточного дыхания и ферментации. Влажность является главным катализатором всех негативных процессов. При уровне влажности выше 20 процентов активно развиваются аэробные микроорганизмы, что приводит к разогреву штабеля. Критическим порогом считается температура 70-80 градусов Цельсия, при которой начинается химическое окисление лигнина и целлюлозы. Достижение отметки в 100 градусов практически необратимо ведет к тлению и пожару.
Потери сухого вещества при неправильном хранении могут составлять от 1 до 5 процентов в месяц. За период шесть месяцев складирования влажной щепы без активной вентиляции потери органики достигают 15-20 процентов от исходной массы. Энергетические потери при этом пропорциональны потерям сухого вещества, так как именно гемицеллюлоза и целлюлоза являются носителями теплотворной способности.
Классификация биомассы по типу и влажности
Все виды топливной биомассы делятся на три основных класса, каждый из которых требует специфического подхода к хранению. К первому классу относятся древесные отходы в виде коры, опилок и стружки с естественной влажностью 45-60 процентов. Второй класс представляет собой щепу и дробленку, полученную из лесосечных отходов. Третий класс включает агробиомассу: солому, лузгу подсолнечника, рисовую шелуху и стебли кукурузы с влажностью 10-25 процентов.
Особого внимания заслуживает влажность. Свежесрубленная древесина содержит до 50-60 процентов воды. Для эффективного сжигания в современных котлах требуется влажность не выше 30 процентов. Процесс естественной сушки на открытом воздухе в течение одного летнего сезона позволяет снизить влажность до 25-30 процентов. Принудительная вентиляция подогретым воздухом ускоряет этот процесс в 3-4 раза.
Типы хранилищ и их конструктивные особенности
По способу организации пространства хранилища делятся на три категории: открытые площадки, навесы и закрытые ангары. Каждый тип имеет строго определенную область применения.
Открытые площадки с твердым покрытием
Это наиболее экономичное решение для хранения больших объемов грубой щепы и дровяной древесины. Площадка должна иметь бетонное или асфальтовое покрытие с уклоном не менее 2-3 градусов для отвода дождевой воды. Обязательным элементом является дренажная система по периметру. Бурты формируются таким образом, чтобы высота штабеля не превышала 8-10 метров. Для цилиндрических буртов с круглым сечением критическим параметром является угол естественного откоса, который для щепы составляет 35-40 градусов.
При использовании открытых площадок неизбежны потери от выветривания и намокания. Месячные потери массы при атмосферных осадках достигают 2-3 процентов. Для минимизации этих потерь верхнюю часть бурта покрывают геотекстилем или полиэтиленовой пленкой с обязательными вентиляционными зазорами.

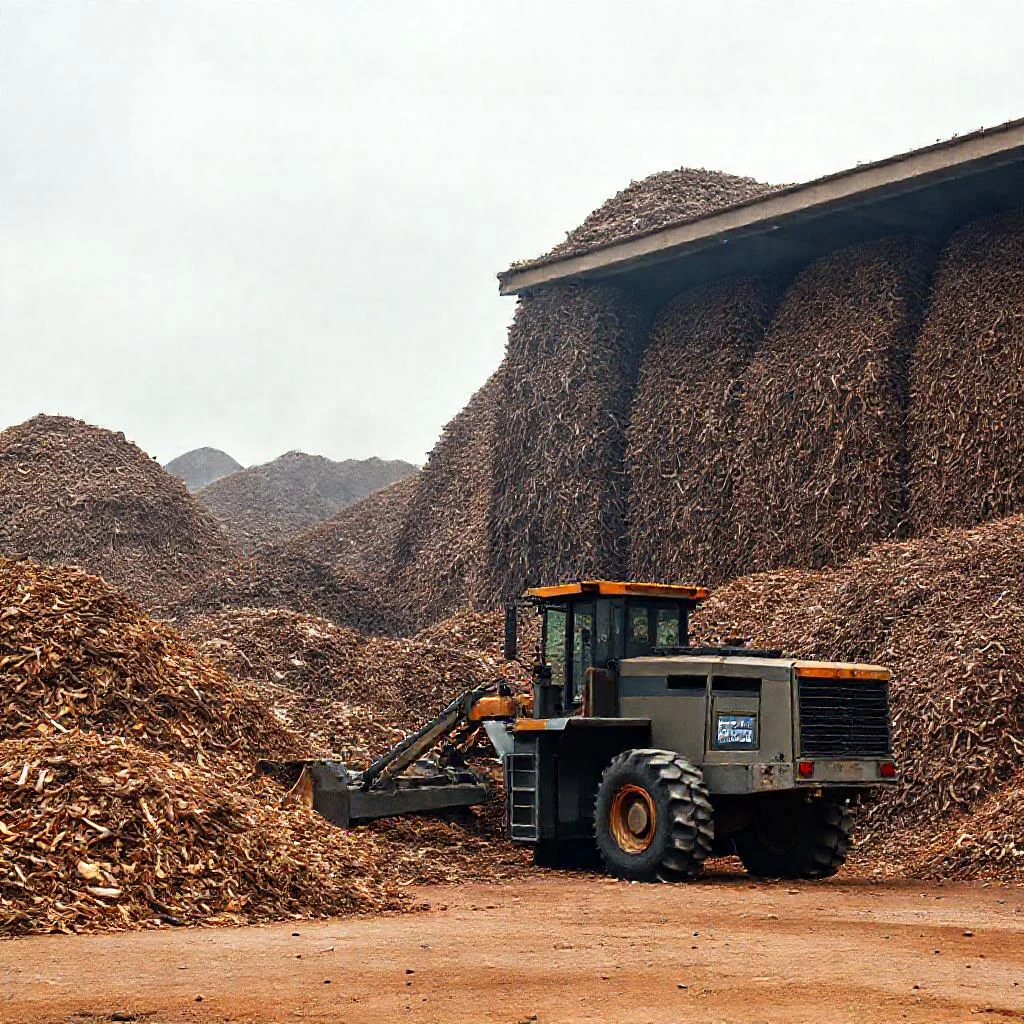

Хранение под навесом
Навес защищает биомассу от прямого попадания осадков, но не препятствует движению воздуха. Оптимальная высота навеса от конька до земли составляет 8-12 метров. Боковые стены в нижней части на 1-1,5 метра оставляют открытыми для естественной вентиляции. Такая конструкция позволяет снизить влажность свежей щепы на 10-15 процентных пункта за 3-4 месяца летнего хранения.
Под навесами рекомендуется хранить сырье с исходной влажностью 40-55 процентов. Более влажная биомасса дает медленную сушку, а более сухая быстро набирает влагу из воздуха при высокой относительной влажности.

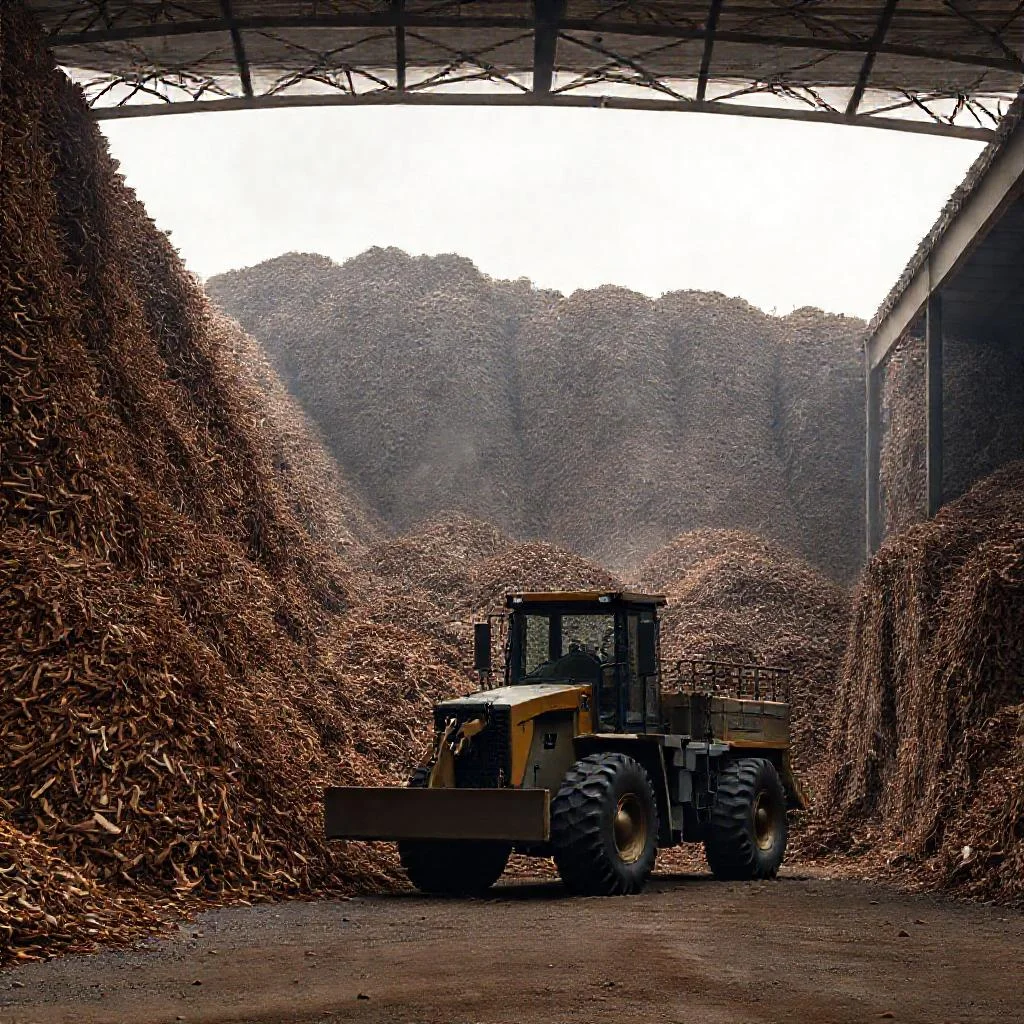

Закрытые ангары и силосы
Полностью закрытые хранилища применяются для сухой биомассы с влажностью менее 20 процентов, а также для агробиомассы. Ангары оснащаются принудительной вентиляцией с кратностью воздухообмена не менее 1-2 объемов в час. Силосы для пеллет и брикетов требуют поддержания относительной влажности воздуха не выше 60 процентов. Малейшее увлажнение приводит к набуханию гранул и потере их механической прочности.
Температура в закрытом хранилище не должна превышать температуру окружающей среды более чем на 5-7 градусов. Контроль температуры осуществляется через каждые 2-3 дня путем установки термокос в толщу штабеля. При обнаружении очагов разогрева выше 45 градусов необходимо немедленно перелопатить бурт.
Технология формирования буртов и управление рисками
Формирование штабеля требует строгого соблюдения технологии, поскольку ошибки закладки приводят к локальным перегревам. Щепу и опилки укладывают слоями толщиной 0,5-1 метр с последующим уплотнением. При высоте бурта более 6 метров возникает эффект термической инерции: внутренние слои остывают в десятки раз медленнее наружных.
Критическим параметром безопасности является температура самовозгорания. Для древесной щепы она составляет 250-280 градусов, однако биологический разогрев может создать условия для тления уже при 80-90 градусах. Поэтому регулярный мониторинг температуры обязателен. Измерения проводят на глубине 1,5-2 метра от поверхности с шагом по горизонтали не более 5 метров.
При обнаружении очага с температурой выше 70 градусов необходимо экстренное перелопачивание. Если температура превысила 100 градусов, бурт растаскивают бульдозером и рассыпают тонким слоем до полного остывания.
Влажность как ключевой параметр качества
Влажность биомассы напрямую определяет низшую теплоту сгорания. Для абсолютно сухой древесины этот показатель составляет 18,5-19,5 МДж/кг. При влажности 30 процентов теплота сгорания падает до 12-13 МДж/кг, а при 50 процентах — до 7-8 МДж/кг. Разница означает, что для получения одинакового количества тепла при влажности 50 процентов требуется сжечь в 2,5 раза больше массы по сравнению с сухой биомассой.
Контроль влажности осуществляют весовым методом по ГОСТ 33503-2015. Отбор проб производится с разных глубин и участков штабеля. Допустимая неравномерность влажности по объему партии не должна превышать 5-7 процентных пунктов. При большей неравномерности топливо перед подачей в котел необходимо усреднять в специальных смесительных бункерах.
Агробиомасса: особенности хранения
Солома злаковых культур и лузга подсолнечника имеют принципиально другую структуру по сравнению с древесиной. Насыпная плотность соломы в рулонах составляет 120-180 кг/м³, а лузги — 100-150 кг/м³. Это создает риск слеживания и образования пустот, через которые циркулирует воздух, провоцируя очаговое горение.
Агробиомасса обладает повышенной гигроскопичностью. За сутки хранения на открытом воздухе солома может впитать до 10-15 процентов влаги от своей массы. Хранить агробиомассу разрешается исключительно под навесом или в закрытых ангарах. Идеальная влажность соломы для сжигания составляет 12-15 процентов. При влажности выше 20 процентов в соломе начинаются процессы гниения с выделением метана и угарного газа.
Пожароопасность агробиомассы в 2-3 раза выше, чем у древесной щепы. Температура самовозгорания соломы составляет 200-220 градусов. Особую опасность представляют спрессованные тюки, где тление может развиваться внутри рулона без внешних признаков.
Пожарная безопасность и системы мониторинга
Любое хранилище топливной биомассы относится к категории пожароопасных объектов. Обязательным требованием является устройство противопожарных разрывов между штабелями шириной не менее 10-15 метров. Вокруг площадки хранения создается минерализованная полоса шириной 4 метра. Емкость пожарного резервуара рассчитывается исходя из нормы 60 м³ на каждые 1000 м² площади хранения.
Современные системы мониторинга включают термопары, расположенные внутри штабеля с шагом 5-7 метров по горизонтали и 2-3 метра по вертикали. Информация с датчиков поступает на центральный пульт в режиме реального времени. Дополнительно используются инфракрасные тепловизоры для дистанционного контроля поверхности буртов.
Автоматическая система пожаротушения включает лафетные стволы с приводом от электродвигателей и пеногенераторы. Время срабатывания системы от момента обнаружения очага до начала подачи огнетушащего вещества не должно превышать 120 секунд.
Логистика и оптимизация складских запасов
Оптимальный объем единовременного хранения рассчитывается исходя из сезонности поставок и производительности котельной. Для предприятий, работающих на щепе с естественной влажностью, минимальный страховой запас должен составлять не менее двух недель работы. На практике чаще закладывают запас на 30-45 суток.
Принцип FIFO (first in, first out) должен соблюдаться неукоснительно. Биомасса, поступившая первой, должна отгружаться в котел первой же. Нарушение этого принципа приводит к тому, что нижние слои штабеля перележивают и теряют теплотворную способность. Для контроля за движением сырья используется маркировка партий с указанием даты поступления и средней влажности.
Сезонность заготовки диктует свои условия. Основные объемы щепы и дров заготавливают в зимний период, когда древесина имеет минимальную влажность. Летние месяцы используются для подсушки и отправки сырья на хранение. При правильно организованном обороте средний срок хранения не превышает 6-8 месяцев.
Экономические аспекты и потери
Экономическая эффективность хранения оценивается через показатель потерь массы и энергетической ценности. При идеальных условиях (сухое хранение в закрытом ангаре с активной вентиляцией) потери сухого вещества составляют 0,5-1 процент в год. При хранении на открытой площадке потери могут достигать 5-7 процентов за полгода.
Стоимость хранения складывается из следующих статей: амортизация склада (25-30 процентов от общих затрат), энергия на вентиляцию и перелопачивание (20-25 процентов), потери массы топлива (30-40 процентов) и оплата труда персонала (10-15 процентов). Оптимизация этих статей достигается за счет правильного выбора типа хранилища и режимов его эксплуатации.
Важно учитывать, что чрезмерная экономия на строительстве хранилища оборачивается многократными потерями энергии при сжигании. Повышение влажности топлива на 10 процентов снижает КПД котла на 3-5 процентов, что ведет к перерасходу топлива на 7-12 процентов.
Заключение
Хранение топливной биомассы является сложным инженерным процессом, требующим понимания физики горения, биологии разложения и законов теплообмена. Грамотно спроектированное хранилище позволяет сохранить до 95 процентов первоначальной энергетической ценности сырья. Пренебрежение правилами хранения ведет не только к прямым убыткам от потери топлива, но и к аварийным остановкам котельного оборудования, что в разы дороже любых капиталовложений в инфраструктуру склада.
Сводная таблица данных
В таблице ниже представлены ключевые параметры и сравнительные характеристики различных типов хранения топливной биомассы, а также критические показатели влажности, потерь и безопасности, строго соответствующие данным из текста статьи.
| Параметр / Характеристика | Значение / Описание | Примечание / Условие |
|---|---|---|
| Критическая влажность для активного развития микроорганизмов | Выше 20% | Приводит к разогреву штабеля |
| Температура начала химического окисления лигнина и целлюлозы | 70-80 °C | Критический порог |
| Температура необратимого тления и пожара | 100 °C | Требует экстренного растаскивания бурта |
| Потери сухого вещества при неправильном хранении | 1-5% в месяц | — |
| Потери органики за 6 месяцев хранения влажной щепы без вентиляции | 15-20% от исходной массы | — |
| Класс 1: Древесные отходы (кора, опилки, стружка) | Влажность 45-60% | Естественная влажность |
| Класс 3: Агробиомасса (солома, лузга, стебли кукурузы) | Влажность 10-25% | — |
| Требуемая влажность для эффективного сжигания в современных котлах | Не выше 30% | — |
| Снижение влажности за летний сезон на открытом воздухе | До 25-30% | Естественная сушка |
| Ускорение сушки при принудительной вентиляции подогретым воздухом | В 3-4 раза | По сравнению с естественной сушкой |
| Высота штабеля на открытой площадке (бурта) | Не более 8-10 метров | — |
| Угол естественного откоса для щепы | 35-40 градусов | Для цилиндрических буртов |
| Месячные потери массы на открытой площадке от осадков | 2-3% | — |
| Оптимальная высота навеса (от конька до земли) | 8-12 метров | — |
| Высота открытых боковых стен для вентиляции под навесом | 1-1,5 метра | Нижняя часть |
| Снижение влажности свежей щепы под навесом за 3-4 месяца лета | На 10-15 процентных пункта | — |
| Рекомендуемая исходная влажность для хранения под навесом | 40-55% | — |
| Влажность для хранения в закрытых ангарах и силосах | Менее 20% | Для сухой биомассы и агробиомассы |
| Кратность воздухообмена в ангаре с принудительной вентиляцией | Не менее 1-2 объемов в час | — |
| Относительная влажность воздуха в силосах для пеллет и брикетов | Не выше 60% | — |
| Превышение температуры в закрытом хранилище над температурой окружающей среды | Не более 5-7 °C | — |
| Периодичность контроля температуры в закрытом хранилище | Каждые 2-3 дня | Термокосы в толще штабеля |
| Температура разогрева для немедленного перелопачивания бурта | Выше 45 °C | — |
| Температура для экстренного перелопачивания | Выше 70 °C | — |
| Температура самовозгорания для древесной щепы | 250-280 °C | Биологический разогрев начинается при 80-90 °C |
| Глубина измерения температуры в штабеле | 1,5-2 метра от поверхности | Шаг по горизонтали не более 5 метров |
| Низшая теплота сгорания абсолютно сухой древесины | 18,5-19,5 МДж/кг | — |
| Теплота сгорания при влажности 30% | 12-13 МДж/кг | — |
| Теплота сгорания при влажности 50% | 7-8 МДж/кг | — |
| Допустимая неравномерность влажности по объему партии | Не более 5-7 процентных пунктов | По ГОСТ 33503-2015 |
| Насыпная плотность соломы в рулонах | 120-180 кг/м³ | — |
| Насыпная плотность лузги подсолнечника | 100-150 кг/м³ | — |
| Впитывание влаги соломой за сутки на открытом воздухе | До 10-15% от своей массы | — |
| Идеальная влажность соломы для сжигания | 12-15% | — |
| Влажность соломы, при которой начинается гниение | Выше 20% | С выделением метана и угарного газа |
| Пожароопасность агробиомассы | Выше в 2-3 раза, чем у древесной щепы | — |
| Температура самовозгорания соломы | 200-220 °C | — |
| Ширина противопожарных разрывов между штабелями | Не менее 10-15 метров | — |
| Ширина минерализованной полосы вокруг площадки хранения | 4 метра | — |
| Норма пожарного резервуара на каждые 1000 м² площади хранения | 60 м³ | — |
| Шаг установки термопар по горизонтали | 5-7 метров | Внутри штабеля |
| Шаг установки термопар по вертикали | 2-3 метра | Внутри штабеля |
| Время срабатывания системы пожаротушения от момента обнаружения | Не более 120 секунд | — |
| Минимальный страховой запас для предприятий на щепе | Не менее двух недель | На практике 30-45 суток |
| Средний срок хранения при правильно организованном обороте | Не превышает 6-8 месяцев | — |
| Потери сухого вещества при идеальных условиях (закрытый ангар с вентиляцией) | 0,5-1 процент в год | — |
| Потери при хранении на открытой площадке за полгода | 5-7% | — |
| Доля амортизации склада в стоимости хранения | 25-30% от общих затрат | — |
| Доля затрат на энергию для вентиляции и перелопачивания | 20-25% | — |
| Доля потерь массы топлива в стоимости хранения | 30-40% | — |
| Снижение КПД котла при повышении влажности топлива на 10% | На 3-5% | — |
| Перерасход топлива из-за повышения влажности на 10% | На 7-12% | — |
Частые вопросы по теме (FAQ)
Какие потери массы биомассы происходят при неправильном хранении?
Потери сухого вещества при неправильном хранении могут составлять от 1 до 5 процентов в месяц. За период шесть месяцев складирования влажной щепы без активной вентиляции потери органики достигают 15–20 процентов от исходной массы. При хранении на открытой площадке потери могут достигать 5–7 процентов за полгода.
При какой влажности биомассы начинаются процессы биодеградации, и какой температурный порог считается критическим для самовозгорания?
При уровне влажности выше 20 процентов активно развиваются аэробные микроорганизмы, что приводит к разогреву штабеля. Критическим порогом считается температура 70–80 градусов Цельсия, при которой начинается химическое окисление лигнина и целлюлозы. Достижение отметки в 100 градусов практически необратимо ведет к тлению и пожару.
Какие требования предъявляются к мониторингу температуры в штабеле биомассы?
Контроль температуры осуществляется через каждые 2–3 дня путем установки термокос в толщу штабеля. Измерения проводят на глубине 1,5–2 метра от поверхности с шагом по горизонтали не более 5 метров. При обнаружении очагов разогрева выше 45 градусов необходимо немедленно перелопатить бурт. Современные системы мониторинга включают термопары, расположенные с шагом 5–7 метров по горизонтали и 2–3 метра по вертикали.
Какие типы хранилищ биомассы существуют, и для каких условий они предназначены?
По способу организации пространства хранилища делятся на три категории: открытые площадки, навесы и закрытые ангары. Открытые площадки с твердым покрытием используются для хранения больших объемов грубой щепы и дров; высота штабеля не должна превышать 8–10 метров, а бурты формируются с углом естественного откоса 35–40 градусов. Навесы защищают от осадков при высоте 8–12 метров с открытыми боковыми стенами для вентиляции; оптимальны для сырья с влажностью 40–55 процентов. Закрытые ангары и силосы применяются для сухой биомассы с влажностью менее 20 процентов и требуют поддержания относительной влажности воздуха не выше 60 процентов.
Как влажность биомассы влияет на её теплотворную способность?
Для абсолютно сухой древесины теплота сгорания составляет 18,5–19,5 МДж/кг. При влажности 30 процентов теплота сгорания падает до 12–13 МДж/кг, а при 50 процентах — до 7–8 МДж/кг. Это означает, что для получения одинакового количества тепла при влажности 50 процентов требуется сжечь в 2,5 раза больше массы по сравнению с сухой биомассой. Осушка свежесрубленной древесины (50–60% влаги) до 25–30% возможна за один летний сезон; принудительная вентиляция ускоряет этот процесс в 3–4 раза.
