Назначение и принцип работы экрана из медных лент в кабелях среднего и высокого напряжения
Кабельные линии напряжением 6 кВ и выше принципиально отличаются от низковольтных систем. В таких сетях электрическое поле вокруг токоведущих жил достигает значительной напряженности. Без специальных мер защиты это поле создает ряд проблем: от преждевременного старения изоляции до угрозы для жизни персонала. Экранирование из медных лент решает эти задачи комплексно. Оно выполняет не одну, а сразу несколько критически важных функций, каждая из которых продиктована законами физики и требованиями безопасности.
Выравнивание электрического поля
Основная причина применения экранов в кабелях от 6 кВ — управление электрическим полем. Изоляция кабеля никогда не бывает идеально однородной. В процессе производства или прокладки внутри нее возникают микроскопические воздушные включения, трещины или загрязнения. Эти неоднородности имеют другую диэлектрическую проницаемость, чем основной материал изоляции (сшитый полиэтилен или бумажно-масляная композиция).
В результате линии напряженности электрического поля искажаются. Внутри изоляции возникают локальные зоны с аномально высоким градиентом напряжения. Именно в таких точках начинаются частичные разряды. Эти микроразряды постепенно разрушают структуру диэлектрика, словно коррозия разъедает металл. Со временем это приводит к тепловому пробою кабеля. Металлический экран из медных лент, наложенный поверх полупроводящего слоя, создает равномерный потенциал по всей поверхности изоляции. Он принудительно выравнивает электрическое поле, делая его радиально-симметричным относительно каждой жилы. Тем самым риск возникновения частичных разрядов сводится к минимуму.
Обеспечение безопасности обслуживающего персонала
Второе ключевое назначение экрана — защита людей от воздействия наведенного напряжения. Кабель, работающий под напряжением 6-35 кВ, создает вокруг себя мощное электромагнитное поле. Даже при отключенной нагрузке, но при поданном напряжении на жилы, на поверхности неповрежденной изоляции присутствует емкостной ток утечки. Прикосновение к неизолированной металлической оболочке или к экрану может привести к поражению электрическим током.
Медный экран всех фаз соединяется с контуром заземления. Это обеспечивает гарантированный отвод токов утечки и токов короткого замыкания на землю. Потенциал на поверхности кабеля становится равным нулю. Монтер может безопасно производить монтаж соединительных муфт или концевых заделок, не опасаясь удара током через наведенное напряжение. Кроме того, заземленный экран исключает блуждающие токи, которые могли бы вызвать коррозию металлических конструкций, по которым проложен кабель.
Отвод тепла и работа в аварийных режимах
Медь обладает высокой теплопроводностью. В нормальном режиме работы экран из медных лент помогает отводить тепло от токоведущих жил через изоляцию в окружающую среду. Но более важна его роль в аварийных ситуациях. При однофазном замыкании на землю в сети с изолированной нейтралью через металлический экран протекают значительные емкостные токи. В сетях 6-10 кВ эти токи могут достигать десятков ампер, а в сетях 35 кВ — сотен ампер.
Без надежного экрана эти токи протекали бы через оболочку кабеля или броню, вызывая их перегрев и разрушение. Медные ленты имеют малое электрическое сопротивление. Благодаря этому они способны выдерживать термическое воздействие токов короткого замыкания в течение времени, необходимого для срабатывания релейной защиты. Сечение экрана рассчитывается именно по условиям термической стойкости в аварийном режиме. Для кабелей напряжением 6-10 кВ стандартное сечение экрана составляет 16-35 мм², а для кабелей 35 кВ может достигать 50-70 мм². Это гарантирует, что кабель не выйдет из строя до момента отключения аварийного участка.
Электромагнитная совместимость
Силовой кабель высокого напряжения является мощным источником электромагнитных помех. Переменное поле, создаваемое жилами, наводит токи в соседних кабелях связи, цепях управления и контроллерах. Особенно остро эта проблема стоит на промышленных предприятиях и в энергоемких производствах, где линии 6-10 кВ прокладываются рядом с кабелями систем автоматизации.
Экран из медных лент работает как электромагнитный барьер. Высокочастотные составляющие токов КЗ и коммутационные перенапряжения затухают в меди, не проникая во внешнее пространство. В результате системы релейной защиты и АСУ ТП работают без ложных срабатываний. Заземление экрана с двух сторон муфтами (транспозиция экрана) дополнительно снижает уровень наведенных напряжений на параллельных линиях. Это критически важно для корректной работы микропроцессорных устройств защиты.
Конструктивные особенности медноленточного экрана

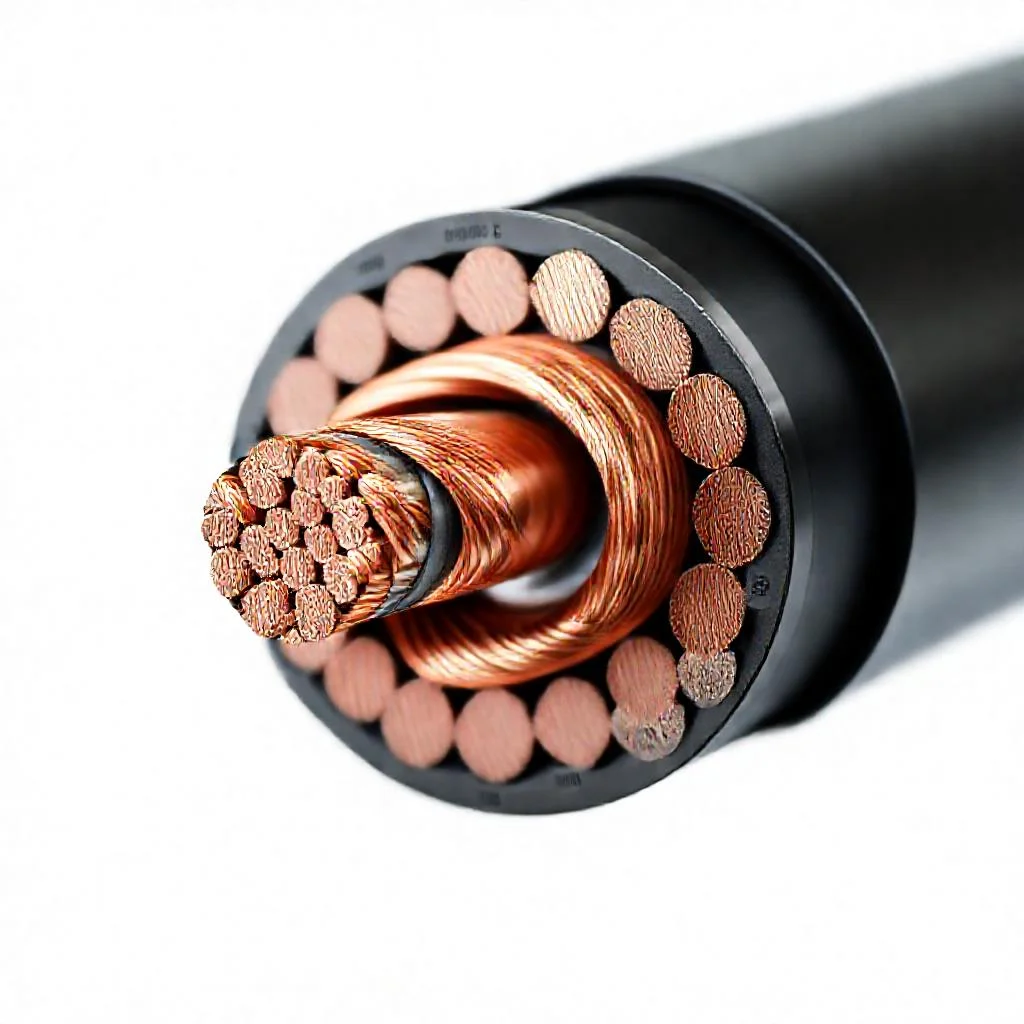

Экран из медных лент накладывается поверх полупроводящего слоя по изоляции кабеля. Ленты накладываются спирально с перекрытием. Это делается для того, чтобы при изгибе кабеля не образовывались зазоры между витками. Типовое перекрытие составляет 15-25% от ширины ленты. Стандартная толщина медной ленты находится в диапазоне 0,1-0,2 мм. Выбор толщины и количества лент зависит от требуемого сечения экрана.
Особенности монтажа и эксплуатации
- Непрерывность цепи. При монтаже соединительных муфт на кабелях с изоляцией из сшитого полиэтилена (СПЭ) крайне важно обеспечить восстановление экрана. Любой разрыв в цепи экрана приводит к концентрации электрического поля в точке обрыва, что гарантированно вызовет пробой муфты через несколько месяцев или лет.
- Заземление. В современных кабелях 6-35 кВ с пластмассовой изоляцией применяется одностороннее или двустороннее заземление экрана. При двустороннем заземлении по экрану циркулируют индуцированные токи, снижающие пропускную способность кабеля. Для борьбы с этим используют устройства транспозиции экрана, разбивающие длинную линию на секции.
- Устойчивость к коррозии. Медь сама по себе коррозионно-стойка. Однако в присутствии аммиака или сернистых соединений в грунте возможно образование слоя оксидной пленки, увеличивающего переходное сопротивление. В агрессивных средах медные ленты могут дополнительно покрываться защитным лаком или обматываться водоблокирующими лентами.
Сравнение с другими типами экранов
В кабелях напряжением выше 6 кВ встречаются и другие конструкции экранов: оплетка из медных проволок, гофрированная медная оболочка, алюминиевые ленты. Медные ленты занимают промежуточное положение. Они гибче гофрированной оболочки, но имеют большую механическую прочность на разрыв по сравнению с проволочной оплеткой. Медные ленты обеспечивают лучшее экранирование на высоких частотах, чем алюминиевые ленты, из-за более низкого удельного сопротивления. Стоимость медноленточного экрана выше алюминиевого, но ниже медной оболочки.
Для кабелей на напряжение 6-35 кВ с пластмассовой изоляцией экран из медных лент является наиболее распространенным компромиссным решением. Он сочетает в себе достаточную токопроводящую способность, хорошие экранирующие свойства и приемлемую гибкость для прокладки в траншеях и кабельных сооружениях. Для морских кабелей и кабелей, прокладываемых методами горизонтально-направленного бурения, часто применяют двустороннюю ленту с водоблокирующим подслоем, предотвращающим продольную миграцию влаги вдоль экрана.
Роль экрана в продлении срока службы кабеля
Современный силовой кабель проектируется на срок эксплуатации 30-40 лет. Экран из медных лент напрямую влияет на достижение этого показателя. За счет выравнивания электрического поля изоляция работает в щадящем режиме. Отсутствие частичных разрядов предотвращает старение полимера. Термическая стойкость экрана в аварийных режимах исключает тепловое разрушение соседних слоев. А защита от перенапряжений, возникающих при грозовых отключениях и коммутациях, предохраняет изоляцию от электрического пробоя. Таким образом, качественно выполненный и правильно смонтированный медный экран превращает кабель в надежный элемент электроснабжения, не требующий частых ремонтов и замен.
Основные выводы по применению медноленточного экрана
- Экран обязателен для всех кабелей напряжением 6 кВ и выше, независимо от типа изоляции.
- Он выполняет тройную функцию: выравнивание поля, отвод аварийных токов и электромагнитная защита.
- Правильный монтаж муфт с восстановлением непрерывности экрана — главное условие долговечности кабельной линии.
- Выбор сечения экрана производится по расчету термической стойкости к токам короткого замыкания.
- Для кабелей 110 кВ и выше медные ленты часто заменяются гофрированной медной оболочкой, но для диапазона 6-35 кВ ленточный экран остается золотым стандартом.
Инженерный подход к проектированию кабельных линий требует учета свойств экрана на этапе выбора марки кабеля. Экономия на сечении меди в экране или попытка заменить его более дешевым материалом без перерасчета параметров сети приводит к авариям. Кабель без экрана или с поврежденным экраном в сетях 6 кВ и выше не сможет работать в проектном режиме и выйдет из строя в течение первого года эксплуатации. Именно поэтому медный ленточный экран является не опцией, а обязательным конструктивным элементом любого силового кабеля среднего и высокого напряжения.
Сводная таблица данных
В таблице ниже представлены ключевые параметры, функции и конструктивные особенности экрана из медных лент для кабелей напряжением свыше 6 кВ, строго на основе данных из приведенной статьи.
| Параметр / Характеристика | Значение / Описание |
|---|---|
| Основная причина применения (назначение) | Управление электрическим полем / выравнивание электрического поля |
| Диапазон рабочих напряжений (по тексту) | 6 кВ – 110 кВ (основной диапазон для ленточного экрана: 6-35 кВ) |
| Ключевые функции (тройная функция) | 1) Выравнивание электрического поля; 2) Отвод аварийных токов (термическая стойкость); 3) Электромагнитная защита (ЭМС) |
| Толщина медной ленты (стандартная) | 0,1 – 0,2 мм |
| Перекрытие лент (типовое) | 15 – 25% от ширины ленты |
| Стандартное сечение экрана (для 6-10 кВ) | 16 – 35 мм² |
| Стандартное сечение экрана (для 35 кВ) | 50 – 70 мм² |
| Материал (удельное сопротивление) | Медь (более низкое удельное сопротивление, чем у алюминия) |
| Проектный срок службы кабеля | 30 – 40 лет |
| Способ наложения на изоляцию | Спирально (поверх полупроводящего слоя) |
| Влияние на пропускную способность (при двустороннем заземлении) | Циркулируют индуцированные токи, снижающие пропускную способность |
| Роль в аварийных режимах | Термическая стойкость к токам короткого замыкания (отвод тепла) |
| Типы заземления экрана (по тексту) | Одностороннее или двустороннее (с использованием устройств транспозиции) |
| Сравнение с другими типами: гибкость | Гибче гофрированной медной оболочки, но менее гибкий, чем проволочная оплетка |
| Сравнение с другими типами: механическая прочность | Большая механическая прочность на разрыв по сравнению с проволочной оплеткой |
| Сравнение с другими типами: Экранирование на высоких частотах | Лучше, чем у алюминиевых лент (из-за более низкого удельного сопротивления) |
| Последствия разрыва цепи экрана | Концентрация электрического поля в точке обрыва, приводящая к пробою муфты |
Частые вопросы по теме (FAQ)
Почему в кабелях напряжением 6 кВ и выше обязательно нужен экран из медных лент?
Экран из медных лент обязателен для кабелей от 6 кВ, так как он одновременно выполняет три критически важные задачи: выравнивание электрического поля для предотвращения частичных разрядов, отвод аварийных токов короткого замыкания на землю и обеспечение электромагнитной совместимости с соседними линиями. Без экрана изоляция разрушится в течение первого года эксплуатации.
Как медный экран защищает персонал от поражения током?
Кабель под напряжением 6-35 кВ создает мощное электромагнитное поле, наводящее емкостной ток утечки на поверхности изоляции. Медный экран всех фаз соединяется с контуром заземления, что обеспечивает гарантированный отвод токов утечки и токов короткого замыкания. Потенциал на поверхности кабеля становится равным нулю, что делает монтаж муфт и заделок безопасным для монтера.
Какую роль играет медный экран в аварийных режимах?
При однофазном замыкании на землю через металлический экран протекают значительные токи — в сетях 6-10 кВ до десятков ампер, а в сетях 35 кВ до сотен ампер. Благодаря малому электрическому сопротивлению медные ленты выдерживают термическое воздействие этих токов до срабатывания релейной защиты. Сечение экрана специально рассчитывается по условиям термической стойкости: для кабелей 6-10 кВ стандартное сечение составляет 16-35 мм², для 35 кВ — до 50-70 мм².
Какие конструктивные особенности имеет экран из медных лент?
Экран из медных лент накладывается спирально поверх полупроводящего слоя изоляции с перекрытием 15-25% от ширины ленты. Толщина ленты составляет 0,1-0,2 мм. Выбор толщины и количества лент зависит от требуемого сечения экрана. При монтаже соединительных муфт крайне важно восстановить непрерывность цепи экрана, так как любой разрыв гарантированно вызовет пробой муфты.
Какой тип заземления экрана применяется в современных кабелях 6-35 кВ?
В современных кабелях с пластмассовой изоляцией применяется одностороннее или двустороннее заземление экрана. При двустороннем заземлении по экрану циркулируют индуцированные токи, снижающие пропускную способность кабеля. Для борьбы с этим используются устройства транспозиции экрана, которые разбивают длинную линию на секции.
