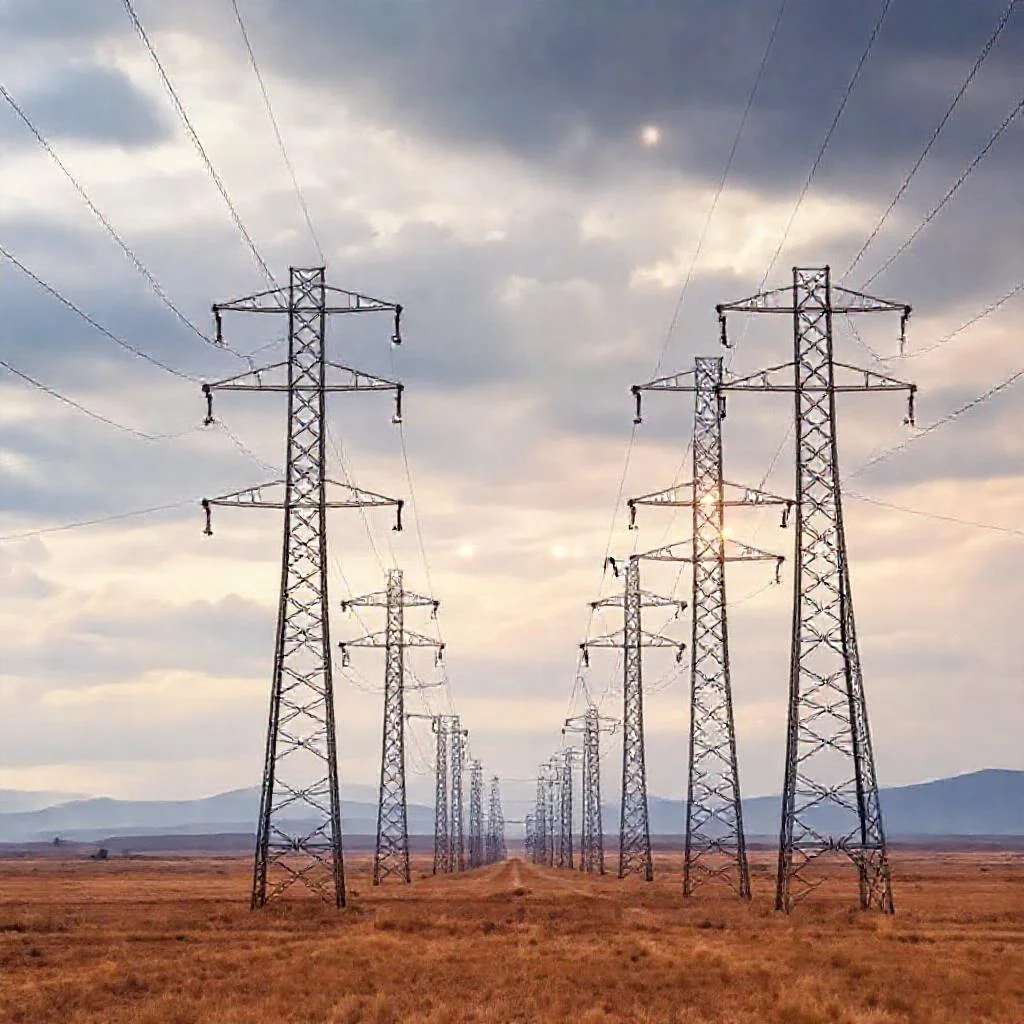

Зачем делают транспозицию фаз на длинных линиях электропередачи
Транспозиция фаз — это технический прием, при котором провода фаз A, B и C меняются местами на опорах через определенные интервалы длины линии. Внешне это выглядит как пространственная перестановка проводов. Данная операция является обязательной для воздушных линий электропередачи (ВЛ) напряжением 110 кВ и выше, протяженность которых превышает 100 километров. Основная цель транспозиции — выравнивание электрических параметров фаз и снижение негативного влияния на смежные коммуникации.
Причина №1: Выравнивание емкостных и индуктивных параметров
Любая линия электропередачи обладает распределенной емкостью и индуктивностью. В идеальной симметричной трехфазной системе эти параметры должны быть одинаковыми для всех фаз. Однако на практике провода располагаются на опорах в разных пространственных положениях: один провод висит выше, другой — сбоку, третий — ниже. Из-за несимметричного расположения относительно земли и друг друга каждая фаза имеет разную емкость и индуктивное сопротивление.
Например, на горизонтальной опоре средняя фаза находится ближе к двум крайним, чем крайние фазы друг к другу. Крайние фазы, в свою очередь, имеют разное расстояние до земли. Если не выполнять транспозицию, то на протяжении всей линии одна фаза будет иметь повышенное емкостное сопротивление, а другая — пониженное. В результате токи и напряжения в фазах становятся несимметричными, что приводит к перегрузке одной из фаз и снижению пропускной способности линии.
Транспозиция решает эту проблему. Принцип прост: каждый участок провода каждой фазы поочередно занимает все возможные положения на опоре. Если линию разбить на три равных участка (цикл транспозиции), то каждая фаза пройдет через верхнее, нижнее и боковое положение. Средние значения емкости и индуктивности для всех трех фаз выравниваются. Таким образом, система становится симметричной.
Причина №2: Ограничение токов нулевой последовательности
В реальных сетях всегда существуют несимметричные режимы: однофазные короткие замыкания, обрывы проводов, неравномерная нагрузка потребителей. В таких режимах возникают токи нулевой последовательности. Если линия не транспонирована, эти токи создают в земле значительные паразитные токи, нагревая заземлители опор и вызывая коррозию подземных металлических конструкций.
При транспозиции происходит взаимная компенсация электромагнитных полей фаз. Токи нулевой последовательности, протекая по циклически меняющим свое положение проводам, создают магнитные потоки, которые частично взаимно уничтожаются. Это снижает наведенное напряжение на заземляющих устройствах и уменьшает потери энергии в земле. Для линий сверхвысокого напряжения (500 кВ и выше) этот фактор является критическим, так как токи нулевой последовательности могут достигать тысяч ампер.
Причина №3: Защита смежных линий связи и трубопроводов
Длинные линии электропередачи являются мощными источниками электромагнитных полей промышленной частоты 50 Гц. Эти поля наводят потенциалы на параллельно идущих линиях связи, сигнальных кабелях, нефте- и газопроводах. Без транспозиции на ближайшем к линии связи проводе наводится максимальное напряжение, которое может вывести из строя изоляцию или создать опасность для персонала.
Транспозиция фаз изменяет направление и амплитуду результирующего магнитного поля вдоль трассы. Если линия связи проходит вблизи транспонированной ВЛ, наводимые на ней напряжения от разных участков линии будут частично компенсировать друг друга. Вместо того, чтобы быть суммой наводок от трех фаз, результирующее поле уменьшается в несколько раз. Это особенно важно для магистральных газопроводов, где даже небольшие наведенные токи могут вызвать электрохимическую коррозию стенок трубы.
Как выполняется транспозиция: циклы и углы
Стандартный цикл транспозиции состоит из трех равных участков. На первой опоре цикла провода переставляются по схеме: фаза A переходит на место фазы B, фаза B — на место C, фаза C — на место A. На второй опоре цикла смена позиций повторяется. После прохождения трех участков каждый провод возвращается в исходное положение, но с поправкой на сдвиг фаз.
Существует два основных типа узлов транспозиции:
- Узловая транспозиция. Перестановка выполняется на специальной опоре с изолирующими траверсами. Это компактное, но дорогое решение, требующее сложной арматуры.
- Петлевая транспозиция. Провода заводятся в петли, вынесенные за габариты опоры. Этот метод проще в монтаже, но занимает больше земли и требует дополнительной площади вдоль трассы.
Для линий напряжением 330-750 кВ, где расстояния между проводами велики, применяют транспозиционные опоры башенного типа с отдельными порталами. Угол поворота проводов при транспозиции, как правило, составляет 60 или 120 градусов в зависимости от схемы переключения.
Реальные цифры и нормы
В соответствии с российскими «Правилами устройства электроустановок» (ПУЭ), транспозиция обязательна для ВЛ 110 кВ и выше длиной более 100 км. При этом длина каждого участка в цикле не должна превышать 200-300 км для ВЛ 110-220 кВ и 150-200 км для ВЛ 330-750 кВ. Это ограничение связано с тем, что на больших расстояниях даже частичная несимметрия становится опасной.
Для линий 35 кВ и ниже транспозиция обычно не требуется из-за малой длины и низких токов короткого замыкания. Исключение составляют линии, проходящие вблизи особо чувствительных объектов — радиотелескопов, высокоточных лабораторий или диспетчерских пунктов.
Влияние на работу релейной защиты
Некомпенсированная несимметрия фаз может вызывать ложные срабатывания релейной защиты. Например, при наличии только одной фазы с повышенным сопротивлением, дифференциальная защита линии может ошибочно зафиксировать «внутреннее повреждение» и отключить исправную линию. Транспозиция выравнивает сопротивления прямой, обратной и нулевой последовательностей, что позволяет настроить защиты с высокой селективностью. Токовые цепи защит, подключенные на входе и выходе линии, «видят» одинаковые параметры, что исключает ложные срабатывания в нормальном режиме.
Технические нюансы и ограничения
Транспозиция не является панацеей. Она эффективна только при условии, что длина линии делится на три равных части без остатка. Если линия имеет сложный рельеф (горы, водные преграды), где шаг транспозиции выполнить невозможно, применяют неполную транспозицию или смещают точки перестановки. В таких случаях стараются минимизировать длину некомпенсированного участка.
Кроме того, на каждой опоре транспозиции возникают дополнительные потери от поверхностных разрядов (короны), так как изоляция в узлах перестановки работает в более тяжелых условиях. Для борьбы с этим используют экранирующие кольца и специальные зажимы, которые снижают напряженность электрического поля в месте соединения проводов.
В современных сверхпроводящих кабельных линиях, работающих на постоянном токе, транспозиция фаз не нужна, так как там нет емкостных токов, а магнитное поле постоянно. Но для подавляющего большинства воздушных линий переменного тока транспозиция остается обязательным и экономически оправданным способом обеспечения качества электроэнергии.
Сводная таблица данных
Ниже представлена сводная таблица, систематизирующая ключевые причины, нормативные требования и технические параметры транспозиции фаз на длинных линиях электропередачи. Все данные строго соответствуют тексту статьи.
| Параметр / Причина | Описание / Значение | Условия / Нормы |
|---|---|---|
| Цель транспозиции | Выравнивание электрических параметров фаз и снижение негативного влияния на смежные коммуникации | Обязательна для ВЛ 110 кВ и выше |
| Минимальная длина линии для обязательной транспозиции | Более 100 километров | Согласно ПУЭ (Россия) |
| Основная причина №1 | Выравнивание емкостных и индуктивных параметров фаз | Устранение несимметрии токов и напряжений, повышение пропускной способности |
| Основная причина №2 | Ограничение токов нулевой последовательности | Снижение паразитных токов в земле, коррозии и нагрева заземлителей |
| Основная причина №3 | Защита смежных линий связи и трубопроводов | Компенсация наведенных напряжений от электромагнитных полей 50 Гц |
| Стандартный цикл транспозиции | Три равных участка | Каждая фаза проходит через все положения на опоре |
| Максимальная длина участка в цикле (для ВЛ 110-220 кВ) | 200-300 км | Ограничение ПУЭ |
| Максимальная длина участка в цикле (для ВЛ 330-750 кВ) | 150-200 км | Ограничение ПУЭ |
| Типы узлов транспозиции | Узловая (на опоре с изолирующими траверсами) и Петлевая (с выносом петель за габариты опоры) | Выбор зависит от условий монтажа и стоимости |
| Напряжение линий, где транспозиция обязательна | 110 кВ и выше | Исключение: линии 35 кВ и ниже, а также сверхпроводящие кабели постоянного тока |
| Угол поворота проводов при транспозиции | 60 или 120 градусов | В зависимости от схемы переключения |
| Особые условия | Линия должна делиться на три равных части; на опорах транспозиции возможны дополнительные потери от короны | При сложном рельефе допускается неполная транспозиция |
Частые вопросы по теме (FAQ)
Почему на длинных воздушных линиях (ВЛ) необходима транспозиция фаз?
Транспозиция необходима для выравнивания емкостных и индуктивных параметров фаз. Из-за разного пространственного расположения проводов на опорах (выше, ниже, сбоку) каждая фаза имеет неодинаковые электрические характеристики. Это приводит к несимметрии токов и напряжений, перегрузке одной из фаз и снижению пропускной способности линии. Транспозиция, при которой каждая фаза поочередно занимает все положения на опоре, усредняет эти параметры и делает систему симметричной.
Какое нормативное требование в России определяет необходимость транспозиции?
Согласно российским «Правилам устройства электроустановок» (ПУЭ), транспозиция обязательна для воздушных линий (ВЛ) напряжением 110 кВ и выше, протяженность которых превышает 100 километров.
Как транспозиция фаз защищает смежные коммуникации, например, газопроводы?
Транспозиция изменяет направление и амплитуду результирующего магнитного поля вдоль трассы линии. Если линия связи или трубопровод проходит вблизи транспонированной ВЛ, наводимые на них напряжения от разных участков линии взаимно компенсируются. Это особенно важно для магистральных газопроводов, так как даже небольшие наведенные токи могут вызвать электрохимическую коррозию стенок трубы.
Существуют ли ограничения по длине участков при выполнении транспозиции?
Да. В соответствии с ПУЭ, длина каждого участка в цикле транспозиции не должна превышать 200-300 км для ВЛ 110-220 кВ и 150-200 км для ВЛ 330-750 кВ. Это ограничение связано с тем, что на больших расстояниях даже частичная несимметрия становится опасной.
Как транспозиция влияет на работу релейной защиты линии?
Транспозиция выравнивает сопротивления прямой, обратной и нулевой последовательностей. Это позволяет настроить релейную защиту с высокой селективностью. Без транспозиции некомпенсированная несимметрия фаз может вызывать ложные срабатывания (например, дифференциальная защита может ошибочно зафиксировать «внутреннее повреждение»), что приводит к отключению исправной линии.
