Устройство шагового электродвигателя NEMA 17 и принцип управления фазами
Шаговые двигатели занимают уникальную нишу в электромеханике. Они позволяют выполнять точное позиционирование без использования датчиков обратной связи, что делает их незаменимыми в 3D-принтерах, станках с ЧПУ, медицинских дозаторах и робототехнике. Среди всего многообразия типоразмеров стандарт NEMA 17 является наиболее распространенным компромиссом между компактностью и крутящим моментом.
Данная статья детально разбирает конструкцию двигателя NEMA 17, физику его работы и критически важные алгоритмы управления фазными обмотками. Материал будет полезен как инженеру, выбирающему привод, так и разработчику, настраивающему драйвер.
Конструктивные особенности и стандарт NEMA 17
Аббревиатура NEMA 17 ссылается на стандарт National Electrical Manufacturers Association, который определяет геометрию крепежного фланца. Для типоразмера 17 квадрат фланца составляет ровно 1.7 дюйма, что эквивалентно 43.18 миллиметра. Это строгий габарит, которому подчиняются все производители, от Trinamic до Wantai.

Корпус двигателя обычно выполнен из алюминиевого сплава, который служит радиатором для отвода тепла. Длина корпуса варьируется в зависимости от количества статорных пакетов и, следовательно, крутящего момента. Наиболее популярные версии имеют длину от 34 до 48 мм, обеспечивая момент от 0.25 до 0.55 Н·м.

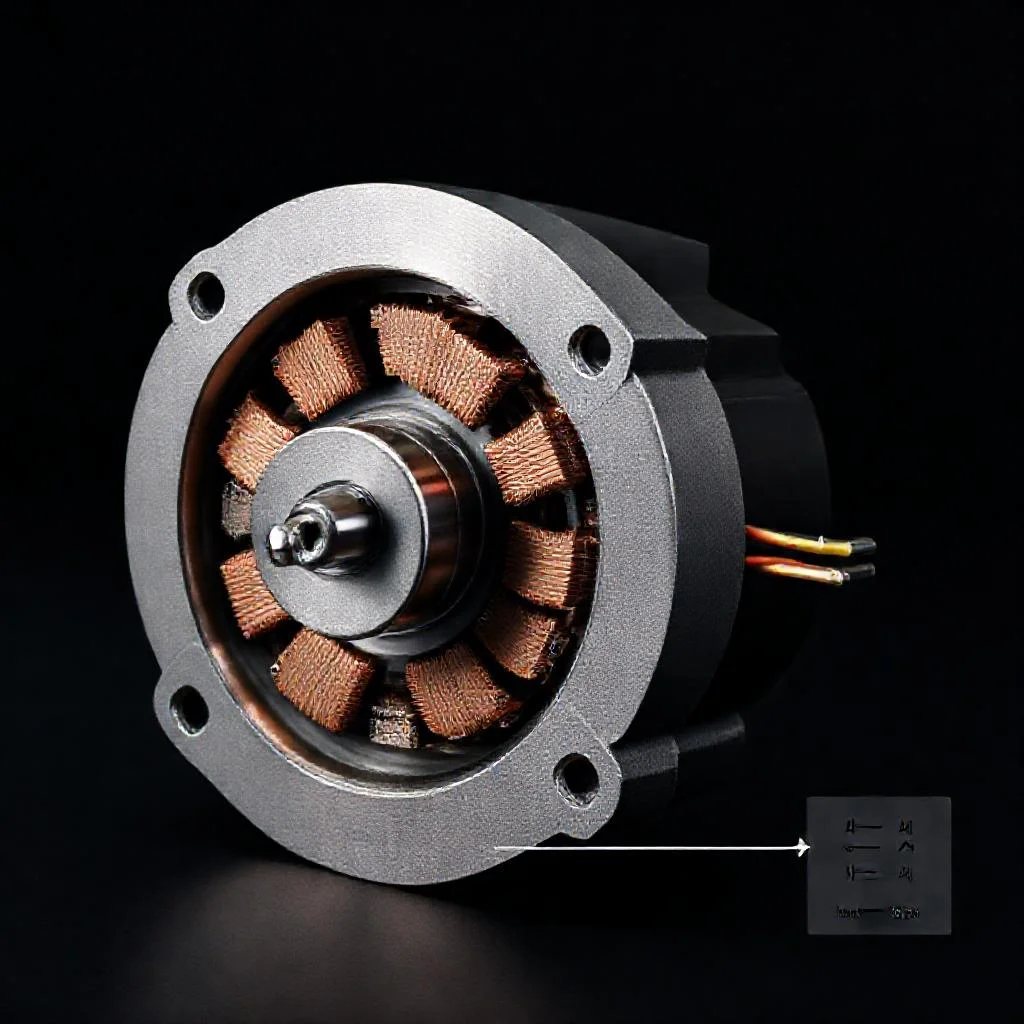

Внутреннее устройство: статор, ротор и обмотки
Конструкция шагового двигателя NEMA 17 базируется на принципе синхронной машины с постоянными магнитами. Ротор представляет собой стальной цилиндр, на который наклеены или запрессованы сегменты из феррита или неодимового магнита. Магнитные полюса чередуются по окружности, создавая множество пар полюсов (обычно 50 зубцов).
Статор имеет зубчатую структуру, напоминающую внутреннюю шестерню. Количество зубцов статора строго кратно количеству фаз. В классической биполярной конфигурации NEMA 17 имеет восемь полюсов, разделенных на две обмотки. Провод обмоток намотан медным эмалированным проводом.
Ключевой особенность всех шаговых двигателей является эффект «зубцового деления». Воздушный зазор между статором и ротором минимален (0.05–0.1 мм), что обеспечивает высокую магнитную проводимость. Когда фаза статора возбуждена, магнитный поток замыкается через зубцы, притягивая противоположные полюса ротора.

В NEMA 17 используется гибридная конструкция. Ротор набран из двух чашек со смещенными на половину шага зубцами, а между ними находится кольцевой магнит. Это увеличивает разрешающую способность двигателя: стандартный угол шага составляет 1.8 градуса (200 шагов на оборот), а точность позиционирования достигает 5 процентов от шага без нагрузки.
Биполярное и униполярное исполнение
Необходимо различать два типа подключения обмоток. Униполярный двигатель имеет отвод от середины каждой обмотки, что позволяет управлять им с помощью четырех транзисторов. Однако на практике NEMA 17 почти всегда выпускается в биполярном варианте.
Биполярный двигатель имеет четыре вывода (две независимые катушки). Ток через каждую обмотку должен протекать в обоих направлениях — это требует H-моста для каждой фазы. Биполярная схема обеспечивает на 40 процентов больший крутящий момент, чем униполярная при одинаковом токе, так как магнитная индукция используется полностью.
Электрические параметры типичного NEMA 17: сопротивление фазы 1.2–5 Ом, индуктивность 1.8–8 мГн, номинальный фазный ток 1.0–2.0 А. Производитель всегда указывает ток фазы, превышение которого ведет к перегреву и потере шагов.
Принцип управления фазами: от полушага до микрошага
Самый базовый алгоритм — полный шаг. Катушки запитываются поочередно в одной полярности. При этом угол поворота за один такт равен полному углу шага (1.8°). Недостаток — резкая вибрация на низких скоростях и склонность к механическому резонансу.
Полушаговый режим используется для сглаживания движения. В этом режиме драйвер чередует состояние, когда включена одна катушка, с состоянием, когда включены обе. Таким образом достигается разрешение 400 шагов на оборот. Вибрация снижается, но момент падает на 15–20 процентов при удержании.
Микрошаговый режим является индустриальным стандартом. Драйвер формирует синусоидальные токи в обеих катушках, сдвинутые друг относительно друга на 90 электрических градусов. Если бы токи нарастали идеально плавно, шаг можно было бы разделить на 256 микрошагов и более.
Математически управление фазами описывается простыми тригонометрическими функциями. Например, для позиционирования ротора на угол θ драйвер задает токи в фазах A и B по формулам: I_A = I_max * cos(θ) и I_B = I_max * sin(θ). Фактически, это векторное управление в открытом цикле.
Критический момент: микрошаг не гарантирует точного позиционирования между полными шагами. Из-за нелинейности магнитной системы (гистерезис, трение) реальное положение ротора может отклоняться на 5–10 процентов от заданного микрошага. Поэтому для точной механики всегда применяют полный шаг или внешнюю обратную связь.
Роль драйвера и проблема обратной ЭДС
Управление фазами NEMA 17 невозможно напрямую с микроконтроллера. Микросхема драйвера (A4988, DRV8825, SilentStepStick) берет на себя генерацию токов и коммутацию. Внутри драйвера реализован ШИМ-регулятор тока, который поддерживает заданное значение вне зависимости от скорости вращения.
На высоких оборотах возникает сильная обратная электродвижущая сила, порожденная вращением ротора в поле статора. Эта ЭДС противодействует напряжению питания. Если драйвер не способен поднять напряжение выше определенного предела (например, стандартные 12 В), ток в обмотке упадет, и момент резко снизится.
Именно поэтому для быстрых перемещений осей 3D-принтера рекомендуется питание 24 В. Повышенное напряжение позволяет преодолеть обратную ЭДС и сохранить номинальный ток в обмотках на частотах выше 1000 оборотов в минуту.
Современные драйверы (семейство Trinamic TMC) используют алгоритм распространения энергии, рекуперацию и технологию stealthChop. Они не только гасят шум, но и повышают точность микрошага за счет активного подавления резонансов второй гармоники.
Тепловые ограничения и рабочий цикл
Шаговые двигатели NEMA 17 нагреваются при удержании. Номинальный ток вызывает нагрев обмоток до 80–90 градусов Цельсия. Это безопасно для магнитов (теряют намагниченность после 150 °C), но опасно для пластиковых разъемов и соседних деталей.
Коэффициент заполнения (duty cycle) редко превышает 50 процентов. Если двигатель должен удерживать тяжелую ось длительное время, используют токовый режим снижения. После 0.5 секунды удержания драйвер автоматически уменьшает ток до 50–60 процентов. Механический зажим (например, тормоз на оси Z) полностью снимает нагрузку с обмоток.
Реальный крутящий момент зависит не только от тока, но и от индуктивности обмотки. Высокоиндуктивные моторы обеспечивают высокий момент на низких оборотах, но плохо работают на скорости. Низкоиндуктивные моторы (менее 2 мГн) требуют токов выше 2 А, но позволяют раскручивать ротор без потери шагов до 4000 об/мин.
При выборе двигателя NEMA 17 для конкретной задачи необходимо сверять рабочую точку по графику момент-скорость. Этот график всегда приводится производителем в даташите. Работа за пределами «колена» кривой ведет к пропуску шагов.
Резонанс и методы борьбы с ним
Все шаговые двигатели подвержены низкочастотному резонансу. Частота резонанса рассчитывается как отношение жесткости магнитной связи к моменту инерции ротора и нагрузки. Типичная резонансная частота для NEMA 17 лежит в диапазоне 80–200 Гц. На этой частоте двигатель может войти в автоколебания, потерять управление или застопориться.
Методы борьбы с резонансом включают микрошаговый режим, увеличение вязкого трения (например, применение смазки с высокой вязкостью), или использование демпфирующей муфты на валу. Драйверы с функцией resonance damping автоматически регулируют ШИМ-огибающую, срезая пик колебаний.
Простой способ ухода от резонанса — пропуск критических частот с помощью программного изменения скорости. В G-коде постпроцессоры часто задают ускорение, которое резко проскакивает опасные обороты без задержек на удержание позиции.
Эксплуатация и диагностика
Признаком неправильного управления фазами является гул или сильный нагрев без движения. Это говорит о том, что драйвер не может корректно синхронизировать микрошаг, либо ток превышен. Первым делом проверяют напряжение питания и скважность ШИМ.
Потеря шага диагностируется как смещение координаты. Например, печатающая головка после нескольких циклов оказывается на 3 мм левее ожидаемого. В этом случае необходимо уменьшить ускорение или увеличить номинальный ток фаз.
Не следует подавать напряжение на обмотки при неподключенном драйвере. Коммутация вручную может привести к пробою изоляции. Также недопустимо вращать вал двигателя с силой при замкнутых выводах — это генерирует ток короткого замыкания, разрушающий кристалл полупроводников драйвера.
Правильная эксплуатация NEMA 17 гарантирует ресурс не менее 10 миллионов полных шагов без деградации магнитных свойств. Базовое обслуживание сводится к проверке затяжки винтов фланца и отсутствия осевого люфта.
Выводы и практические рекомендации
Устройство NEMA 17 — это классическая гибридная синхронная машина с двумя фазными обмотками и высоким разрешением. Управление фазами основано на векторном задании синусоидальных токов, что позволяет добиться плавного хода и точности до 1/256 шага.
- Биполярная схема вдвое эффективнее униполярной по моменту.
- Микрошаг сглаживает ход, но не улучшает абсолютную точность позиционирования.
- Повышение питающего напряжения до 24 В решает проблему падения момента на скорости.
- Резонансы устраняются корректным выбором ускорения и применением advanced-драйверов.
- Перегрузка по току или длительная работа без вентиляции катастрофически сокращает срок службы.
Понимание физики коммутации обмоток и тепловых процессов в двигателе позволяет инженеру осознанно выбирать драйвер и режим работы, достигая максимальной производительности без потери точности. NEMA 17 останется стандартом для настольных станков и лабораторных роботов еще на десятилетия, поскольку эта конструкция доведена до совершенства.
Сводная таблица данных
В таблице ниже систематизированы ключевые конструктивные, электрические и эксплуатационные параметры шагового электродвигателя NEMA 17, а также характеристик режимов управления фазами, упомянутых в статье.
| Параметр / Характеристика | Значение / Описание |
|---|---|
| Стандарт фланца (NEMA 17) | 1.7 дюйма (43.18 мм) |
| Тип конструкции | Гибридная синхронная машина с постоянными магнитами |
| Количество фаз (биполярная конфигурация) | 2 |
| Количество выводов (биполярный) | 4 (две независимые катушки) |
| Угол шага (стандартный) | 1.8 градуса (200 шагов на оборот) |
| Количество зубцов ротора | 50 |
| Воздушный зазор | 0.05 – 0.1 мм |
| Точность позиционирования (без нагрузки) | 5% от шага |
| Длина корпуса (популярные версии) | 34 – 48 мм |
| Крутящий момент (популярные версии) | 0.25 – 0.55 Н·м |
| Сопротивление фазы | 1.2 – 5 Ом |
| Индуктивность фазы | 1.8 – 8 мГн |
| Номинальный фазный ток | 1.0 – 2.0 А |
| Рабочая температура обмоток (номинальный ток) | 80 – 90 °C |
| Температура потери намагниченности магнитов | После 150 °C |
| Типичная резонансная частота | 80 – 200 Гц |
| Режим управления: Полный шаг | Поочередное включение катушек. Разрешение: 200 шагов/оборот. Недостаток: резкая вибрация и склонность к резонансу. |
| Режим управления: Полушаг | Чередование включения одной и двух катушек. Разрешение: 400 шагов/оборот. Падение момента на удержании: 15-20%. |
| Режим управления: Микрошаг | Формирование синусоидальных токов в обмотках (сдвиг 90°). Разрешение: до 256 микрошагов и более. Отклонение реального положения: 5-10% от микрошага. |
| Преимущество биполярной схемы над униполярной | На 40% больший крутящий момент при одинаковом токе |
| Рекомендуемое напряжение питания (для скорости) | 24 В (для преодоления обратной ЭДС на частотах >1000 об/мин) |
| Токовый режим снижения (удержание) | Автоматическое уменьшение тока до 50-60% после 0.5 секунды удержания. |
| Ресурс (базовый) | Не менее 10 миллионов полных шагов |
| Примеры микросхем драйверов | A4988, DRV8825, SilentStepStick, семейство Trinamic TMC |
Частые вопросы по теме (FAQ)
Каковы конструктивные особенности двигателя NEMA 17?
Аббревиатура NEMA 17 ссылается на стандарт National Electrical Manufacturers Association, который определяет геометрию крепежного фланца. Для типоразмера 17 квадрат фланца составляет ровно 1.7 дюйма (43.18 мм). Внутреннее устройство базируется на принципе синхронной машины с постоянными магнитами: гибридный ротор набран из двух чашек со смещенными на половину шага зубцами, а статор имеет зубчатую структуру с восемью полюсами, разделенными на две обмотки. Стандартный угол шага составляет 1.8 градуса (200 шагов на оборот).
В чем отличие биполярного и униполярного исполнения NEMA 17?
NEMA 17 почти всегда выпускается в биполярном варианте. Биполярный двигатель имеет четыре вывода (две независимые катушки), и ток через каждую обмотку должен протекать в обоих направлениях — это требует H-моста для каждой фазы. Биполярная схема обеспечивает на 40 процентов больший крутящий момент, чем униполярная при одинаковом токе, так как магнитная индукция используется полностью. Униполярный двигатель имеет отвод от середины каждой обмотки, что позволяет управлять им с помощью четырех транзисторов.
Как математически описывается управление фазами в микрошаговом режиме?
В микрошаговом режиме драйвер формирует синусоидальные токи в обеих катушках, сдвинутые друг относительно друга на 90 электрических градусов. Математически управление фазами описывается тригонометрическими функциями: для позиционирования ротора на угол θ драйвер задает токи в фазах A и B по формулам: I_A = I_max * cos(θ) и I_B = I_max * sin(θ). Это векторное управление в открытом цикле. Микрошаг не гарантирует точного позиционирования между полными шагами — реальное положение ротора может отклоняться на 5–10 процентов от заданного микрошага из-за нелинейности магнитной системы.
Почему для работы NEMA 17 на высоких оборотах рекомендуется напряжение питания 24 В?
На высоких оборотах возникает сильная обратная электродвижущая сила (ЭДС), порожденная вращением ротора в поле статора. Эта ЭДС противодействует напряжению питания. Если драйвер не способен поднять напряжение выше определенного предела (например, стандартные 12 В), ток в обмотке упадет, и момент резко снизится. Поэтому для быстрых перемещений рекомендуется питание 24 В, так как повышенное напряжение позволяет преодолеть обратную ЭДС и сохранить номинальный ток в обмотках на частотах выше 1000 оборотов в минуту.
Какие методы борьбы с низкочастотным резонансом существуют для NEMA 17?
Типичная резонансная частота для NEMA 17 лежит в диапазоне 80–200 Гц, на которой двигатель может войти в автоколебания и потерять управление. Методы борьбы с резонансом включают: микрошаговый режим, увеличение вязкого трения (например, применение смазки с высокой вязкостью), использование демпфирующей муфты на валу, а также применение драйверов с функцией resonance damping, которые автоматически регулируют ШИМ-огибающую, срезая пик колебаний. Простой способ ухода от резонанса — пропуск критических частот с помощью программного изменения скорости, например, задание ускорения в G-коде, которое резко проскакивает опасные обороты.
