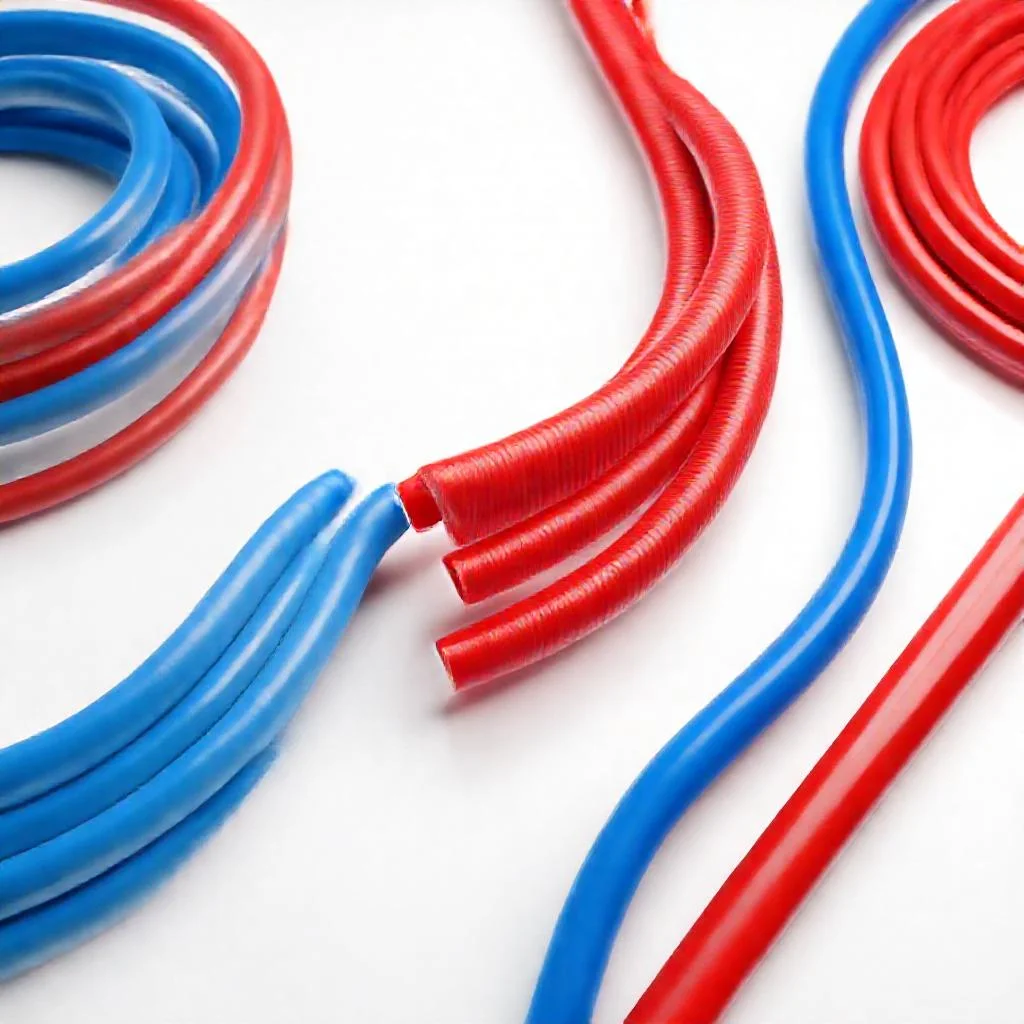

Трубы из сшитого полиэтилена PEX-a и PEX-b для теплого пола и лучевой разводки: инженерный анализ
Сшитый полиэтилен (PEX) стал стандартом для современных систем отопления и водоснабжения. Этот материал пришел на смену металлопластику и обычному полипропилену благодаря своей гибкости, устойчивости к коррозии и долговечности. Для систем теплого пола и лучевой разводки применяются два основных типа труб: PEX-a и PEX-b. Разница между ними кроется в технологии сшивки молекул полиэтилена, что напрямую влияет на эксплуатационные характеристики.
Что такое сшивка полиэтилена и почему она важна
Обычный полиэтилен (PE) состоит из длинных цепочек молекул, которые скользят друг относительно друга. При нагреве такой материал становится мягким и теряет форму. Сшивка (cross-linking) создает поперечные связи между этими цепочками, формируя трехмерную сетку. Это превращает полиэтилен в термостойкий эластичный материал, способный выдерживать температуру до 95°C и давление до 10 бар в замкнутых системах.
Степень сшивки измеряется в процентах. Чем выше процент, тем лучше материал сохраняет форму при циклических нагрузках и высоких температурах. Для PEX-a этот показатель составляет не менее 70%, для PEX-b — не менее 65%. Однако на практике разница в долговечности и надежности между этими двумя типами более существенна, чем может показаться из цифр.
Технология производства PEX-a: пероксидный метод
PEX-a производится методом Энгеля (Engel method). Сырье смешивается с органическими пероксидами, после чего экструдируется при высоком давлении и температуре около 200°C. Пероксиды распадаются на свободные радикалы, которые инициируют образование химических связей между молекулами полиэтилена.
Сшивка происходит непосредственно в процессе формования трубы. Это дает равномерное распределение поперечных связей по всей толщине стенки. Готовая труба PEX-a обладает максимальной гибкостью и памятью формы. Если такой отрезок выпрямить, он будет стремиться вернуться в состояние бухты или в исходную форму после снятия напряжения.
Плотность сшивки PEX-a достигает 80-85%. Это позволяет трубе выдерживать до 1000 циклов температурных деформаций без потери герметичности соединений. Трубу PEX-a можно укладывать петлями малого радиуса (до 5 диаметров), что критично для теплых полов с частым шагом укладки.
Технология производства PEX-b: силановый метод
PEX-b производится методом Сиоплас (Sioplas). В полиэтилен вводятся добавки на основе органосиланов. Процесс экструзии проходит в одну стадию, но сшивка происходит не в момент формования, а позже — под воздействием горячей воды или пара в течение 6-12 часов.
Молекулы силана гидролизуются и образуют силоксановые связи (-Si-O-Si-). Эти связи менее плотные по сравнению с углерод-углеродными связями в PEX-a. Степень сшивки PEX-b обычно достигает 65-70%. Труба получается более жесткой, с минимальным радиусом изгиба около 6-7 диаметров. PEX-b хуже выдерживает многократные изгибы на одном месте — возможна микроповреждаемость в зоне перегибов.
PEX-b дешевле в производстве, поэтому на рынке представлен в более низком ценовом сегменте. Для лучевой разводки в стяжку такой материал подходит, если используется качественная фитинговая арматура с латунными гильзами.
Сравнение эксплуатационных характеристик для теплого пола
Система теплого пола работает в жестких условиях: постоянный теплоноситель с температурой 40-60°C, циклы включения-выключения, высокая температура при опрессовке (до 90°C). Труба должна выдерживать расширение без потери герметичности.
- Термостойкость: PEX-a сохраняет форму при температурах до 100°C, PEX-b до 95°C. В случае аварийного перегрева котла разница критична.
- Гибкость: PEX-a можно укладывать радиусом 5D (например, для трубы 16 мм — радиус 80 мм). PEX-b требует радиуса не менее 7D.
- Память формы: PEX-a стремится вернуться к исходной форме, что помогает при монтаже. PEX-b более пассивен — его легче зафиксировать в требуемом положении.
- Стойкость к продавливанию: PEX-a лучше удерживает форму под давлением при деформации основания. PEX-b при точечном повреждении склонен к растрескиванию.
Для теплого пола с шагом укладки 10-15 см гибкость PEX-a становится преимуществом. Петли укладываются плавно, без заломов. При использовании PEX-b с малым радиусом возможны микроповреждения в местах изгиба, что снижает ресурс системы.
Особенности лучевой разводки и коллекторных систем
Лучевая разводка подразумевает прокладку отдельной трубы от коллектора к каждому радиатору или контуру теплого пола. Здесь важна длина трассы, количество поворотов и способ фиксации. Для лучевой разводки применяют трубы диаметром 16-20 мм, укладываемые в стяжку или под плинтус.
PEX-a позволяет прокладывать трассы с минимальным количеством промежуточных фитингов. Труба гнется под любым углом, что снижает риск течи в местах соединений. Для PEX-b часто требуется больше компенсационных петель или фитинговых адаптеров на поворотах.
Герметизация соединений важнее жесткости. В лучевых системах применяются компрессионные фитинги (цанговые или с натяжной гильзой). PEX-a в таких соединениях деформируется равномерно по всей окружности гильзы, создавая надежное уплотнение. PEX-b из-за большей жесткости требует аккуратного обжатия — при перекосе возможна течь.
Таблица сравнения труб PEX-a и PEX-b
- Максимальная температура: PEX-a — 95°C (кратковременно до 110°C), PEX-b — 90°C (кратковременно до 100°C).
- Рабочее давление: оба типа выдерживают до 10 бар при 20°C; при 90°C PEX-a сохраняет 6 бар, PEX-b — 5 бар.
- Степень сшивки: PEX-a — 70-85%, PEX-b — 65-70%.
- Минимальный радиус изгиба: PEX-a — 5-6 наружных диаметров, PEX-b — 7-8 диаметров.
- Кислородный барьер: производится с защитным слоем EVOH у обоих типов, но надежность адгезии у PEX-a выше.
- Срок службы: PEX-a — до 50 лет при корректном монтаже, PEX-b — 25-30 лет для систем отопления.
Почему PEX-a считается более надежным выбором
Исследования полимерных материалов показывают, что равномерность сшивки по толщине стенки влияет на стойкость к растрескиванию под напряжением (ESCR). PEX-a имеет непрерывную сетку связей по всему сечению. PEX-b, напротив, может иметь зоны с недостаточной сшивкой ближе к наружной поверхности, что создает концентраторы напряжений.
В системах теплого пола труба испытывает постоянное давление от стяжки. Если поверхностный слой ослаблен, возникают микротрещины, которые со временем увеличиваются. PEX-a показывает более предсказуемое поведение при длительных нагрузках — усадка минимальна, а эластичность сохраняется годами.
Производители премиальных марок (Uponor, REHAU, Tece) используют именно PEX-a для своих систем теплого пола. Экономичные бренды (KAN-therm, FIBRAcool) предлагают PEX-b как альтернативу для бюджетных проектов.
Монтажные нюансы для каждого типа труб
Для PEX-a требуется специальный инструмент — экспандер (калибратор), который расширяет трубу перед надеванием фитинга. Эта технология дает неразъемное соединение с металлическим кольцом. Такое соединение сложнее демонтировать, но оно практически исключает течь. Монтаж выполняется быстро, без применения сварки и пайки.
PEX-b обычно соединяется латунными цанговыми фитингами с резиновыми уплотнителями. Это разъемное соединение, которое легче ремонтировать, но оно чувствительно к чистоте поверхности трубы. Скосы и заусенцы на срезе PEX-b приводят к протечкам при первых циклах опрессовки.
Для теплого пола с длиной контуров до 100 метров оба типа труб работают. Разница в сопротивлении потоку жидкости минимальна. Но если требуется укладка с шагом 5-10 см, PEX-a выигрывает за счет гибкости — петли укладываются без заломов и лишних фитингов.
Долговечность и гарантийные обязательства
Большинство производителей дают гарантию на PEX-a 10-15 лет, на PEX-b — 5-10 лет. Фактический срок службы при соблюдении температуры и давления превышает 50 лет для PEX-a и 30 лет для PEX-b. Однако для систем под стяжкой, где доступ к трубе затруднен, предпочтение отдается более надежному материалу.
Важно учитывать качество воды в системе. Высокое содержание хлора (более 200 мг/л) ускоряет старение PEX-b. PEX-a более стоек к химическому воздействию, так его молекулярная сетка менее подвержена гидролизу. Если в системе используется антифриз на основе гликоля, PEX-a будет более стабильным выбором.
Экономическая целесообразность выбора
Стоимость PEX-a на 20-40% выше, чем PEX-b. Для небольшой квартиры площадью 60 м² разница в цене трубы составит около 70-150 долларов. Однако с учетом стоимости фитингов и работы экономия на PEX-b может обернуться затратами на ремонт при повреждении соединений.
PEX-b оправдан в проектах с большим количеством прямых участков, где нет сложных изгибов. Для лучевой разводки с частыми поворотами и петлями PEX-a сокращает время монтажа и количество отходов. Час работы монтажника стоит дороже 20 метров трубы, поэтому выбор PEX-a часто экономически выгоднее.
Итоговые рекомендации
Для теплых полов с частой укладкой (шаг менее 15 см) и сложной геометрией помещений однозначно рекомендуется PEX-a. Для лучевой разводки с небольшим количеством поворотов можно использовать PEX-b, но только с фитингами премиального качества. При строительстве жилья под ключ с длительной гарантией — только PEX-a. Для дачных домов с сезонной эксплуатацией подойдет PEX-b, при условии консервации системы на зиму.
Качество трубы зависит не только от типа сшивки, но и от производителя. Покупать продукцию неизвестных брендов с низкой ценой рискованно — возможна фальсификация степени сшивки. Выбирать следует сертифицированные марки с указанием процента сшивки и гарантийным сроком.
Сводная таблица данных
В таблице ниже представлено сравнение ключевых характеристик труб из сшитого полиэтилена PEX-a и PEX-b, предназначенных для систем теплого пола и лучевой разводки. Данные строго соответствуют приведенному выше инженерному анализу.
| Параметр / Характеристика | PEX-a (Пероксидный метод) | PEX-b (Силановый метод) |
|---|---|---|
| Технология производства | Метод Энгеля (пероксидный); сшивка в процессе формования | Метод Сиоплас (силановый); сшивка после экструзии (6-12 часов) |
| Степень сшивки (стандарт) | Не менее 70%; достигает 80-85% | Не менее 65%; достигает 65-70% |
| Тип поперечных связей | Углерод-углеродные связи | Силоксановые связи (-Si-O-Si-) |
| Максимальная рабочая температура | 95°C (кратковременно до 110°C) | 90°C (кратковременно до 100°C) |
| Рабочее давление при 20°C | До 10 бар | До 10 бар |
| Рабочее давление при 90°C | 6 бар | 5 бар |
| Минимальный радиус изгиба | 5-6 наружных диаметров (для 16 мм: ~80 мм) | 7-8 наружных диаметров |
| Гибкость (сравнение) | Максимальная; петли малым радиусом (до 5D) | Более жесткий; минимальный радиус изгиба ~6-7D |
| Память формы | Стремится вернуться в исходную форму (бухты) | Более пассивная; легче фиксируется в нужном положении |
| Кислородный барьер (EVOH) | Производится у обоих типов, но надежность адгезии выше | Производится у обоих типов |
| Циклическая прочность (температурные деформации) | Выдерживает до 1000 циклов без потери герметичности | Хуже выдерживает многократные изгибы; возможна микроповреждаемость |
| Устойчивость к растрескиванию (ESCR) | Высокая; равномерная сшивка по всей толщине стенки | Возможны зоны с недостаточной сшивкой (концентраторы напряжений) |
| Тип соединения | Неразъемное (экспандер + фитинг с кольцом) | Разъемное (латунные цанговые фитинги с уплотнителями) |
| Герметизация соединений | Равномерная деформация; практически исключает течь | Требует аккуратного обжатия; чувствительна к чистоте среза |
| Стойкость к продавливанию / повреждениям | Лучше удерживает форму под давлением | При точечном повреждении склонен к растрескиванию |
| Срок службы (системы отопления) | До 50 лет при корректном монтаже | 25-30 лет |
| Гарантийный срок (типичный) | 10-15 лет | 5-10 лет |
| Устойчивость к химическому воздействию (вода с хлором >200 мг/л) | Более стоек; молекулярная сетка менее подвержена гидролизу | Высокое содержание хлора ускоряет старение |
| Поведение с антифризом (гликоль) | Более стабильный выбор | Менее стабильный |
| Стоимость | На 20-40% выше, чем PEX-b | Дешевле в производстве; низкий ценовой сегмент |
| Рекомендуемые сферы применения (согласно статье) | Теплый пол с частой укладкой (шаг <15 см), сложная геометрия, жилье под ключ с длительной гарантией | Лучевая разводка с малым количеством поворотов, дачные дома с сезонной эксплуатацией |
Частые вопросы по теме (FAQ)
В чем ключевая разница между трубами PEX-a и PEX-b для теплого пола, и какой тип надежнее?
Ключевая разница кроется в технологии сшивки молекул полиэтилена. PEX-a производится пероксидным методом (Энгеля) при температуре около 200°C, сшивка происходит непосредственно в процессе формования, что дает равномерное распределение связей по всей толщине стенки и плотность сшивки 80-85%. PEX-b производится силановым методом (Сиоплас): сшивка происходит позже, под воздействием горячей воды или пара в течение 6-12 часов, степень сшивки достигает 65-70%. Связи в PEX-b менее плотные. Исследования показывают, что PEX-a имеет непрерывную сетку связей по всему сечению, что обеспечивает более высокую стойкость к растрескиванию под напряжением (ESCR). Производители премиальных марок (Uponor, REHAU, Tece) используют именно PEX-a. PEX-a считается более надежным выбором, особенно для систем теплого пола под стяжкой, где доступ к трубе затруднен.
Какой минимальный радиус изгиба у PEX-a и PEX-b, и почему это критично для теплого пола?
Согласно данным из статьи, минимальный радиус изгиба для PEX-a составляет 5-6 наружных диаметров (для трубы 16 мм — радиус около 80 мм), а для PEX-b — 7-8 диаметров. Для теплого пола с частым шагом укладки (10-15 см) и сложной геометрией помещений гибкость PEX-a становится преимуществом. PEX-b при малом радиусе изгиба возможна микроповреждаемость в зоне перегибов, что снижает ресурс системы. Гибкость PEX-a позволяет укладывать петли плавно, без заломов и лишних фитингов.
Каковы рабочие параметры и срок службы труб PEX-a и PEX-b?
Из текста статьи: Максимальная температура: PEX-a — 95°C (кратковременно до 110°C), PEX-b — 90°C (кратковременно до 100°C). Рабочее давление: оба типа выдерживают до 10 бар при 20°C; при 90°C PEX-a сохраняет 6 бар, PEX-b — 5 бар. Срок службы: PEX-a — до 50 лет при корректном монтаже, PEX-b — 25-30 лет для систем отопления. Большинство производителей дают гарантию на PEX-a 10-15 лет, на PEX-b — 5-10 лет. При высоком содержании хлора в воде (более 200 мг/л) старение PEX-b ускоряется, PEX-a более стоек к химическому воздействию.
Для каких проектов экономически оправдано использование PEX-b, а когда лучше выбрать PEX-a?
Стоимость PEX-a на 20-40% выше PEX-b. PEX-b оправдан в проектах с большим количеством прямых участков, где нет сложных изгибов. Для дачных домов с сезонной эксплуатацией подойдет PEX-b при условии консервации системы на зиму. PEX-a однозначно рекомендуется для теплых полов с частой укладкой (шаг менее 15 см) и сложной геометрией помещений, а также для строительства жилья под ключ с длительной гарантией. В лучевой разводке с частыми поворотами PEX-a сокращает время монтажа и количество отходов, что часто делает его экономически выгоднее, чем использование PEX-b с большим количеством фитингов.
Различаются ли требования к фитингам и инструменту для монтажа PEX-a и PEX-b?
Да, существенно. Для PEX-a требуется специальный инструмент — экспандер (калибратор), который расширяет трубу перед надеванием фитинга. Эта технология дает неразъемное соединение, практически исключающее течь. PEX-b обычно соединяется латунными цанговыми фитингами с резиновыми уплотнителями. Это разъемное соединение, которое легче ремонтировать, но оно чувствительно к чистоте поверхности трубы — скосы и заусенцы на срезе могут привести к протечкам. В лучевых системах PEX-a в соединениях с натяжной гильзой деформируется равномерно по всей окружности, создавая надежное уплотнение, в то время как PEX-b из-за большей жесткости требует аккуратного обжатия — при перекосе возможна течь.
