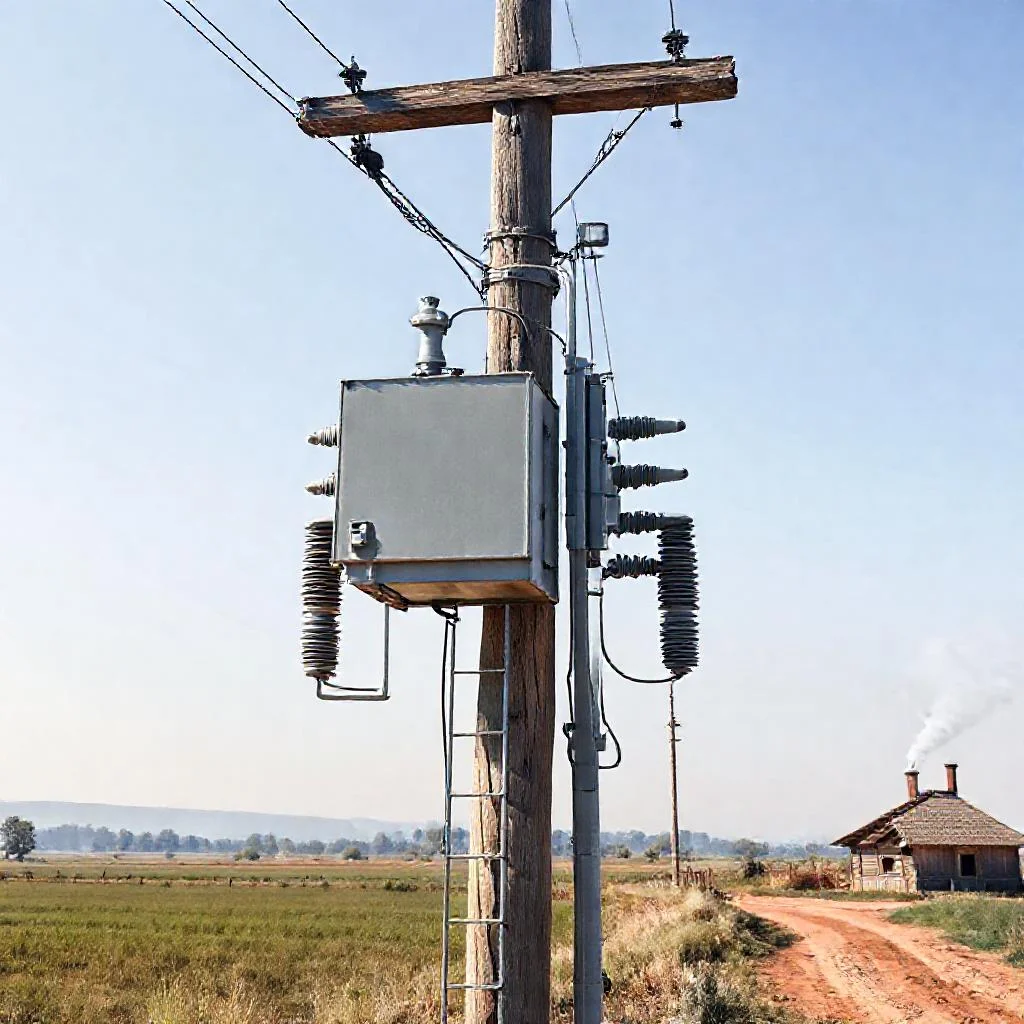

Устройство мачтовой (столбовой) трансформаторной подстанции для небольших деревень
Электроснабжение удаленных населенных пунктов, небольших фермерских хозяйств и садоводческих товариществ требует особого подхода. Прокладывать капитальную бетонную трансформаторную подстанцию в таких местах часто нерентабельно из-за высокой стоимости фундамента и строительно-монтажных работ. Оптимальным решением становится мачтовая (столбовая) трансформаторная подстанция. Это компактная электроустановка, смонтированная на опоре линии электропередачи. Мощность таких подстанций обычно не превышает 250 кВА, а напряжение на стороне ВН составляет 6 или 10 кВ.
Основное преимущество конструкции заключается в быстром вводе в эксплуатацию. Монтаж занимает несколько часов и не требует тяжелой строительной техники. Все оборудование поднимается на заранее установленную железобетонную или деревянную опору. Это делает мачтовые подстанции незаменимыми для районов с сезонным проживанием населения или для обеспечения временного электроснабжения строительных площадок.
Конструктивные особенности и несущие элементы
Несущей основой служит опора ЛЭП, рассчитанная на дополнительную нагрузку от веса трансформатора и коммутационной аппаратуры. Стандартная высота площадки обслуживания составляет 3-4 метра от уровня земли. Это обеспечивает безопасный габарит прохода для людей и проезда техники, а также защиту от несанкционированного доступа.
Площадка под трансформатор изготавливается из швеллера или уголка. Она крепится к опоре с помощью бандажных хомутов или сварки. На площадке обязательно предусматривается ограждение. Для подъема персонала используется механическая лестница с защитными дугами. В нижней части опоры на высоте 2-2,5 метра крепится щит низкого напряжения. Именно здесь происходит распределение электроэнергии по потребителям.
Важной деталью является заземление. У мачтовых подстанций заземляющий контур выполняется в виде замкнутого горизонтального проводника, проложенного в земле на глубине 0,5-0,7 метра. К контуру подключаются нейтраль трансформатора, корпус бака и все металлические части конструкции. Нормативное сопротивление заземляющего устройства не должно превышать 4 Ом для сетей 0,4 кВ и 10 Ом для сетей 6-10 кВ.
Силовой трансформатор: сердце подстанции
В мачтовых подстанциях применяются масляные или сухие трансформаторы мощностью от 25 до 250 кВА. Наиболее распространены масляные модели серии ТМГ. Они надежны и неприхотливы. Масло выполняет функции изоляции и отвода тепла от обмоток. Важно понимать: масляные баки мощностью до 100 кВА не требуют установки расширительного бака. У них герметичное исполнение с газовой подушкой.
Сухие трансформаторы применяются реже. Причина в высокой стоимости и требовательности к влажности воздуха. Однако в экологически чувствительных зонах — рядом с водоемами или заповедниками — сухие модели предпочтительнее. Они исключают риск утечки масла в грунт.
Выбор мощности трансформатора для деревни рассчитывается по совокупной нагрузке. На одну стандартную деревенскую улицу протяженностью 500-800 метров с 10-15 домами достаточно подстанции 63 кВА. Увеличение количества домов до 30-40 требует установки трансформатора 160 кВА. Формула расчета проста: сумма номиналов вводных автоматов всех потребителей умножается на коэффициент одновременности (обычно 0,6-0,7).
Распределительное устройство высокого напряжения (РУВН)
Подключение к высоковольтной линии (6 или 10 кВ) осуществляется через разъединитель. Он устанавливается на опоре перед трансформатором. Это видимый разрыв цепи, который необходим для безопасного проведения ремонтных работ. Разъединитель может управляться вручную с земли при помощи изолированной штанги. В современных исполнениях применяются приводы с блокировкой, предотвращающей включение под нагрузкой.
Обязательным элементом РУВН являются предохранители. Они защищают трансформатор от коротких замыканий. Номинал плавкой вставки подбирается в зависимости от мощности трансформатора. Например, для трансформатора 100 кВА при напряжении 10 кВ номинальный ток плавкой вставки составляет 8 А. Для трансформатора 160 кВА — 12,5 А. Срабатывание предохранителя происходит за время, не превышающее 0,1 секунды, что исключает повреждение обмоток.
На линиях 10 кВ дополнительно устанавливаются ограничители перенапряжений (ОПН). Они защищают обмотки от грозовых импульсов. ОПН монтируются параллельно вводу и соединяются с контуром заземления. Без установки ОПН эксплуатация мачтовой подстанции в грозоопасных районах запрещена нормами ПУЭ.
Распределительное устройство низкого напряжения (РУНН)
Щит низкого напряжения монтируется в нижней части опоры. Он представляет собой металлический шкаф с классом защиты IP54. Внутри щита располагаются: вводной рубильник или автоматический выключатель, трансформаторы тока для учета электроэнергии, группа отходящих линий с автоматическими выключателями.
Отходящие линии запитывают уличное освещение, жилые дома и хозяйственные постройки. Автоматические выключатели имеют номиналы 16-25 А для бытовых потребителей и 63-100 А для общих линий. Сечение отходящих кабелей рассчитывается по длительно допустимой токовой нагрузке. Для линии длиной более 300 метров выполняется проверка на падение напряжения. Падение не должно превышать 5% от номинального значения.
В щите НН обязательно устанавливается устройство защитного отключения (УЗО) общего назначения с током утечки 100 или 300 мА. Оно защищает от возгорания из-за утечки тока через поврежденную изоляцию. Индивидуальные УЗО на 30 мА устанавливаются непосредственно в домах потребителей, так как на подстанции обеспечить селективность при таком малом токе утечки невозможно.
Система учета электроэнергии
Коммерческий учет электроэнергии на мачтовых подстанциях осуществляется через трансформаторный щит учета. Счетчик монтируется в отдельном запираемом отсеке щита НН. Используются электронные многотарифные приборы учета класса точности 1.0 или выше.
Подключение счетчика выполняется через трансформаторы тока. Коэффициент трансформации выбирается таким образом, чтобы номинальный ток вторичной обмотки (5 А) соответствовал реальной нагрузке. Типичный пример: при расчетном токе нагрузки подстанции 150 А используются трансформаторы тока 200/5. Это позволяет точно фиксировать потребление в широком диапазоне мощностей.
Установка автоматизированных систем контроля учета (АСКУЭ) на мачтовых подстанциях малой мощности встречается все чаще. Передача данных осуществляется по GSM-каналу. Это избавляет от регулярного обхода абонентов для снятия показаний и позволяет оперативно выявлять хищения электроэнергии.
Требования безопасности и обслуживание
Обслуживание мачтовых подстанций проводится по утвержденному графику. Периодичность осмотров составляет не реже одного раза в 6 месяцев. Внеплановые осмотры обязательны после грозы или при срабатывании защиты. При осмотре проверяется уровень масла в баке трансформатора, отсутствие течи, состояние контактных соединений и целостность заземляющих проводников.
Категорически запрещается эксплуатация подстанции со снятой защитной крышкой щита НН или с поврежденными блокировками разъединителя. Все ремонтные работы на высоте должны выполняться с применением предохранительного пояса, закрепленного за элемент опоры. Допускается обслуживание персоналом, имеющим группу по электробезопасности не ниже III для работы в установках до 1000 В и не ниже IV для коммутации в РУВН.
Особого внимания требует состояние птицезащитных устройств. На мачтовых подстанциях птицы часто пытаются гнездиться на траверсах, что приводит к коротким замыканиям. Установка специальных заградителей из полимерных материалов решает эту проблему без вреда для фауны.
Экономическая эффективность и типовые проекты
Стоимость строительства мачтовой подстанции мощностью 100 кВА в три-пять раз ниже капитальной КТП киоскового типа. Экономия достигается за счет отказа от фундамента и бетонного ограждения. Кроме того, аренда земли под опору минимальна, так как не требуется отдельный земельный участок.
Типовые проекты мачтовых подстанций разрабатываются проектными институтами и согласовываются с региональными энергосбытовыми компаниями. Проект включает в себя электрические схемы, конструктивный чертеж опоры с указанием высотных отметок, схему заземления и спецификацию оборудования. Монтаж осуществляется специализированной электромонтажной организацией с обязательным проведением пусконаладочных работ.
Срок службы правильно смонтированной мачтовой подстанции при регулярном обслуживании составляет 25-30 лет. Замена трансформатора или выключателей требуется редко. Основные затраты приходятся на капитальный ремонт опоры и замену изоляторов на линии высокого напряжения, что происходит не чаще одного раза в 10-12 лет.
Типичные ошибки при эксплуатации
Наиболее частая проблема мачтовых подстанций в небольших деревнях — перегрузка по мощности. Жители самовольно увеличивают потребление, устанавливая мощные электрокотлы или сварочные аппараты. Следствием становится перегрев контактов в щите НН и выход из строя трансформатора. Для предотвращения этого рекомендуется устанавливать реле контроля тока на вводном автомате.
Вторая распространенная ошибка — нарушение гололедной защиты на линиях. Обледенение проводов приводит к их обрыву или замыканию. В районах с частыми гололедами на мачтовых подстанциях должны быть смонтированы устройства плавки гололеда или предусмотрен резервный источник питания от соседней линии.
Плохой контакт в болтовых соединениях отходящих кабелей — третий по значимости дефект. Алюминиевые жилы со временем окисляются, увеличивается переходное сопротивление. Ежегодная протяжка контактов с использованием токопроводящей смазки полностью устраняет эту проблему.
Перспективы модернизации
Современные мачтовые подстанции оснащаются телемеханикой. Датчики температуры масла, уровня масла и нагрузки позволяют дистанционно контролировать состояние оборудования. Интеграция с диспетчерскими системами передающих сетей дает возможность автоматически отключать линию при возникновении аварийной ситуации без участия человека.
Активно внедряются герметичные баки с гофрированными стенками. Такая конструкция компенсирует температурное расширение масла без контакта с атмосферой, что в два раза увеличивает срок службы изоляции. Использование элегазовых выключателей в РУВН малых подстанций пока ограничено высокой стоимостью, но типовые решения уже существуют и проходят опытно-промышленную эксплуатацию.
Мачтовая трансформаторная подстанция остается самым сбалансированным решением для электроснабжения малых населенных пунктов. Простота конструкции сочетается с высокой надежностью при условии соблюдения всех норм монтажа и своевременного обслуживания. Каждый элемент — от опоры до учета — должен быть выполнен строго по проекту, так как любое отклонение от стандарта может привести к аварии и длительному обесточиванию целой деревни.
Сводная таблица данных
В приведенной ниже таблице систематизированы ключевые технические параметры и характеристики мачтовой (столбовой) трансформаторной подстанции в строгом соответствии с данными статьи. Сведения сгруппированы по разделам: общие характеристики, несущая конструкция, силовой трансформатор, коммутационное и защитное оборудование, система учета и эксплуатационные нормы.
| Категория / Параметр | Значение / Описание | Примечание (из текста) |
|---|---|---|
| Общие характеристики | ||
| Мощность | Не превышает 250 кВА | Диапазон от 25 до 250 кВА |
| Напряжение на стороне ВН | 6 или 10 кВ | Стандартные значения для ЛЭП |
| Срок службы | 25-30 лет | При регулярном обслуживании |
| Экономическая эффективность | Стоимость в 3-5 раз ниже капитальной КТП киоскового типа | За счет отказа от фундамента и бетонного ограждения |
| Несущая конструкция и заземление | ||
| Высота площадки обслуживания | 3-4 метра от уровня земли | Обеспечивает безопасный габарит |
| Крепление площадки | Из швеллера или уголка, крепится бандажными хомутами или сваркой | На площадке обязательно ограждение |
| Высота крепления щита НН | 2-2,5 метра | Нижняя часть опоры |
| Глубина заложения заземляющего контура | 0,5-0,7 метра | Замкнутый горизонтальный проводник |
| Нормативное сопротивление заземления (сети 0,4 кВ) | Не более 4 Ом | — |
| Нормативное сопротивление заземления (сети 6-10 кВ) | Не более 10 Ом | — |
| Силовой трансформатор | ||
| Тип | Масляные (серии ТМГ) или сухие | Сухие — реже, из-за стоимости и требовательности к влажности |
| Рекомендуемая мощность для улицы (10-15 домов) | 63 кВА | Протяженность улицы 500-800 метров |
| Рекомендуемая мощность (30-40 домов) | 160 кВА | — |
| Коэффициент одновременности для расчета | 0,6-0,7 | Умножается на сумму номиналов вводных автоматов |
| Мощность, не требующая расширительного бака | До 100 кВА | Герметичное исполнение с газовой подушкой |
| РУВН (Распределительное устройство высокого напряжения) | ||
| Защита от КЗ | Предохранители | Время срабатывания не более 0,1 сек |
| Номинал плавкой вставки (трансформатор 100 кВА, 10 кВ) | 8 А | — |
| Номинал плавкой вставки (трансформатор 160 кВА, 10 кВ) | 12,5 А | — |
| Защита от грозовых импульсов (10 кВ) | Ограничители перенапряжений (ОПН) | Монтируются параллельно вводу. Без ОПН эксплуатация запрещена ПУЭ в грозоопасных районах |
| РУНН (Распределительное устройство низкого напряжения) | ||
| Класс защиты шкафа НН | IP54 | Металлический шкаф |
| Номиналы автоматов (бытовые потребители) | 16-25 А | — |
| Номиналы автоматов (общие линии) | 63-100 А | — |
| Допустимое падение напряжения (линия более 300 м) | Не более 5% | Проверка обязательна |
| УЗО общего назначения | Ток утечки 100 или 300 мА | Защита от возгорания |
| Система учета | ||
| Класс точности счетчика | 1.0 или выше | Электронные многотарифные |
| Пример трансформаторов тока (расчетный ток 150 А) | 200/5 | — |
| Канал передачи данных (АСКУЭ) | GSM | — |
| Обслуживание и безопасность | ||
| Периодичность осмотров | Не реже 1 раза в 6 месяцев | Внеплановые — после грозы или срабатывания защиты |
| Группа допуска (работа до 1000 В) | Не ниже III | — |
| Группа допуска (коммутация в РУВН) | Не ниже IV | — |
Частые вопросы по теме (FAQ)
Какая мощность характерна для мачтовой подстанции и на сколько домов её хватает?
Мощность мачтовых подстанций обычно не превышает 250 кВА. Для стандартной деревенской улицы протяженностью 500-800 метров с 10-15 домами достаточно подстанции мощностью 63 кВА. При увеличении количества домов до 30-40 требуется трансформатор на 160 кВА. Выбор мощности рассчитывается по совокупной нагрузке: сумма номиналов вводных автоматов всех потребителей умножается на коэффициент одновременности, который обычно составляет 0,6-0,7.
Каким должно быть сопротивление заземления мачтовой подстанции?
Заземляющий контур мачтовой подстанции выполняется в виде замкнутого горизонтального проводника, проложенного в земле на глубине 0,5-0,7 метра. К контуру подключаются нейтраль трансформатора, корпус бака и все металлические части конструкции. Нормативное сопротивление заземляющего устройства не должно превышать 4 Ом для сетей 0,4 кВ и 10 Ом для сетей 6-10 кВ.
Как часто нужно обслуживать мачтовую трансформаторную подстанцию?
Обслуживание мачтовых подстанций проводится по утвержденному графику. Периодичность плановых осмотров составляет не реже одного раза в 6 месяцев. Внеплановые осмотры обязательны после грозы или при срабатывании защиты. При осмотре проверяется уровень масла в баке трансформатора, отсутствие течи, состояние контактных соединений и целостность заземляющих проводников.
Какие предохранители защищают трансформатор, и на какой ток они рассчитаны?
Обязательным элементом распределительного устройства высокого напряжения (РУВН) являются предохранители. Номинал плавкой вставки подбирается в зависимости от мощности трансформатора. Например, для трансформатора 100 кВА при напряжении 10 кВ номинальный ток плавкой вставки составляет 8 А. Для трансформатора 160 кВА — 12,5 А. Срабатывание предохранителя происходит за время, не превышающее 0,1 секунды, что исключает повреждение обмоток.
Каков срок службы мачтовой подстанции и какова экономия по сравнению с капитальной?
Срок службы правильно смонтированной мачтовой подстанции при регулярном обслуживании составляет 25-30 лет. Основные затраты приходятся на капитальный ремонт опоры и замену изоляторов, что происходит не чаще одного раза в 10-12 лет. Стоимость строительства мачтовой подстанции мощностью 100 кВА в три-пять раз ниже капитальной КТП киоскового типа. Экономия достигается за счет отказа от фундамента и бетонного ограждения, а аренда земли под опору минимальна, так как не требуется отдельный земельный участок.
