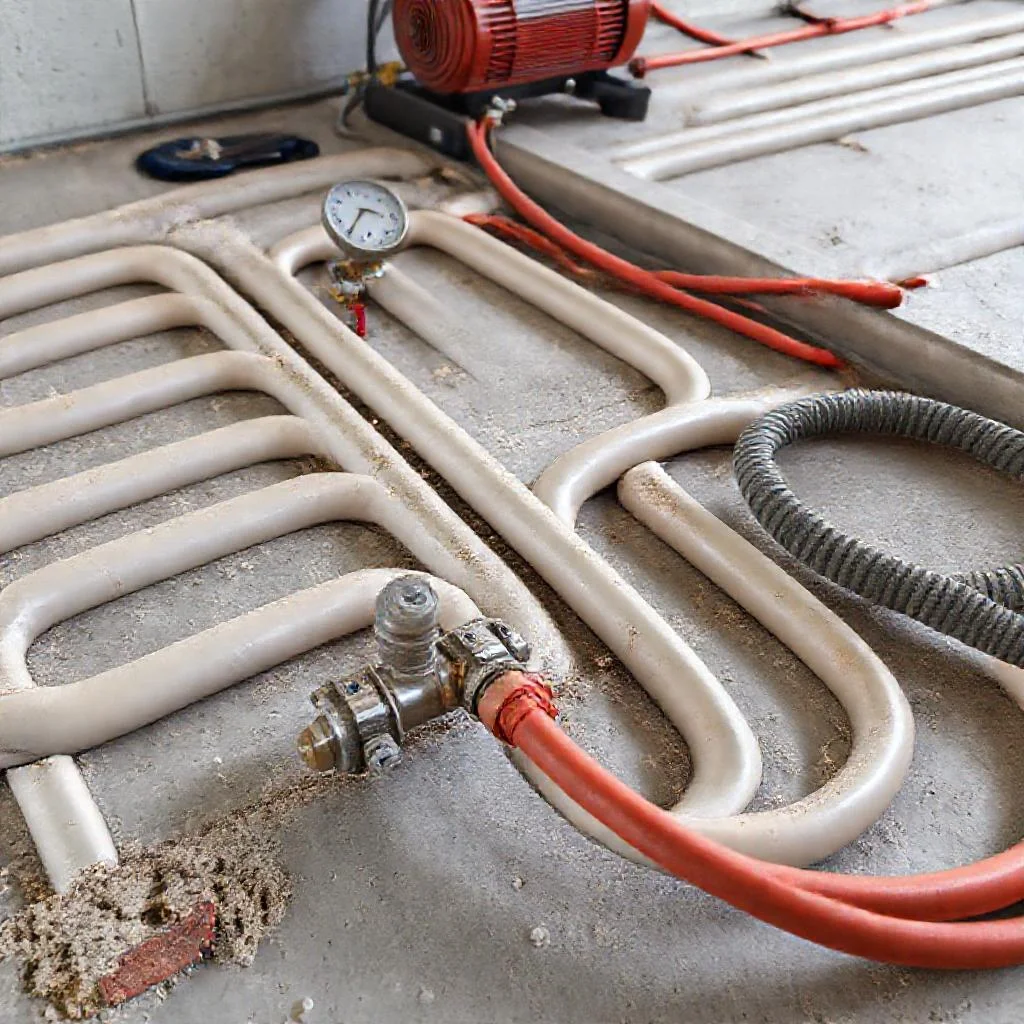

Опрессовка водяного теплого пола воздухом перед заливкой бетонной стяжки: полное руководство
Заливка бетонной стяжки — финальный и самый ответственный этап монтажа водяного теплого пола. После завершения стяжки доступ к трубам контура полностью перекрывается. Любая ошибка, допущенная на этом этапе, оборачивается дорогостоящим демонтажем и переделкой. Единственный способ гарантировать герметичность системы до того, как бетон намертво скроет трубы, — провести опрессовку. Использование воздуха в качестве тестовой среды для этой задачи является наиболее безопасным и технологичным решением.
Зачем нужна опрессовка воздухом перед стяжкой
Основная цель опрессовки — подтверждение целостности всех элементов контура теплого пола. Проверка проводится после завершения раскладки труб, подключения коллектора и фиксации контуров, но до начала бетонных работ. Тестирование сжатым воздухом, в отличие от воды, исключает ряд критических рисков.
Заливка стяжки — процесс, сопровождающийся значительными механическими нагрузками. Бетононасос создает давление, рабочие перемещают тяжелые инструменты, арматурная сетка может продавить незащищенную трубу. Опрессовка воздухом позволяет выявить не только заводской брак трубы или некачественное соединение, но и повреждения, случайно нанесенные в процессе подготовки к бетонированию. Если после заливки стяжки давление в контуре падает, это однозначно указывает на дефект, который необходимо найти и устранить.
Вода или воздух: почему выбор в пользу газа
Многие домашние мастера используют для опрессовки воду от водопровода. Этот метод сопряжен с тремя фундаментальными проблемами. Первая — риск замерзания. Если работы ведутся в холодное время года или стяжка будет заливаться при температуре около нуля, вода в трубах замерзнет, разорвет контур и уничтожит всю систему. Вторая проблема — высокая вязкость воды. Мелкая трещина или микроотверстие при тестировании водой могут не проявиться из-за поверхностного натяжения жидкости. Воздух, обладающий меньшей вязкостью, найдет малейшую неплотность. Третья проблема — непредсказуемое расширение. Если в системе остается вода, а стяжка уже залита, при замерзании лед раздавит трубы изнутри. Воздух в этом плане инертен.
Опрессовка воздухом лишена этих недостатков. Она позволяет проводить тестирование при любой температуре, быстро выявлять утечки и не создает угрозы разрушения системы при случайном замерзании. Единственный нюанс — сжатый воздух потенциально опасен при неправильном обращении, но при соблюдении техники безопасности этот риск сводится к нулю.
Необходимое оборудование и инструменты
Для профессиональной опрессовки воздухом потребуется не только компрессор, но и ряд точных измерительных приборов. Набор инструмента выглядит следующим образом:
- Компрессор — источник сжатого воздуха (ресивер от 24 литров для бытовых систем, от 50 литров для промышленных). Важно наличие регулятора давления.
- Манометр высокого давления — точный прибор с ценой деления не более 0.1 бар и диапазоном до 10-16 бар. Нельзя использовать автомобильные манометры с большой погрешностью.
- Опрессовочный насос (ручной или электрический) — устройство для нагнетания давления, оснащенное обратным клапаном и манометром. Для воздуха чаще всего используется ручной автомобильный насос высокого давления с манометром, подключенный через штуцер к системе.
- Переходник для коллектора — адаптер с резьбой 1/2 или 3/4 дюйма под штуцер насоса или компрессора.
- Заглушки — для герметизации неиспользуемых выходов коллектора.
- Мыльный раствор — для поиска утечек (вода с жидким мылом или специальный состав в пульверизаторе).
Для систем с большим количеством контуров (более 8) рекомендуется использовать профессиональный опрессовщик для воздуха, способный держать давление без утечек через собственные клапаны. Бытовой компрессор часто не обеспечивает герметичного удержания давления из-за обратного клапана, поэтому его подключают только для нагнетания, а затем перекрывают шаровой кран перед манометром.
Пошаговая инструкция по опрессовке воздухом
Подготовка системы
Перед началом тестирования необходимо убедиться, что все контуры теплого пола смонтированы, соединены с коллектором, а на трубах нет видимых перегибов или заломов. Все краны на коллекторе должны быть открыты. Вентили для заполнения теплоносителем — закрыты. Сливные краны — перекрыты. На каждый контур рекомендуется установить расходомеры (ротаметры), которые помогут визуально определить целостность контура по прохождению воздуха. Если расходомеры не установлены, нужно открыть балансировочные клапаны полностью.
Подключение оборудования
К одному из выходов коллектора (обычно к крану Маевского или специальному штуцеру для опрессовки) подключается переходник. К нему присоединяется шланг от опрессовочного насоса или компрессора. Важно, чтобы все соединения были герметичны — используется фум-лента или анаэробный герметик. Неиспользуемый выход коллектора закрывается заглушкой.
Нагнетание давления
Давление в системе поднимается до значения, которое в 1.5 раза превышает рабочее давление для данной системы. Для водяных теплых полов в частных домах рабочее давление обычно составляет 1.5-2.0 бар (бар = атмосфера). Соответственно, опрессовочное давление должно быть 3.0 бар. Для систем с высоким рабочим давлением (например, в многоэтажных домах с центральным отоплением) допускается повышение до 4-5 бар, но не более допустимого давления, указанного в паспорте трубы (обычно 6-10 бар для PEX-труб). Нагнетать давление нужно плавно, контролируя показания манометра.
Выдержка и контроль
После достижения целевого давления вентиль на коллекторе перекрывается, а насос отключается. Начинается контрольный период. Согласно строительным нормам (СП 60.13330, СП 41-101-95), продолжительность испытания воздухом должна составлять не менее 24 часов. В течение первого часа давление может незначительно упасть из-за температурного расширения воздуха и его адсорбции в стенки новых труб (до 0.2-0.3 бар). Это нормально. Главный критерий — чтобы в течение последующих 23 часов падение давления не превышало 0.2 бар. Если падение больше, ищут утечку.
Поиск утечек: мыльная эмульсия и звук
При обнаружении падения давления необходимо найти место утечки. Самый эффективный метод в полевых условиях — мыльная обмывка. На все соединения, фитинги, резьбовые части коллектора, спайки труб (если используется полипропилен) распыляется мыльный раствор. В месте утечки появятся пузырьки. Особое внимание уделяют следующим зонам:
- Соединение трубы с коллектором (евроконус).
- Места пайки или сварки (для PE-RT и PEX труб — пресс-соединения).
- Резьбовые соединения на самом коллекторе.
- Места подключения к распределительному щитку.
Если утечка находится в полу (повреждение трубы), воздух будет выходить наружу. В месте повреждения может быть слышен шипящий звук. Если звука нет, а давление падает, проблема, скорее всего, в коллекторной группе. В этом случае опрессовку нужно проводить поэтапно — сначала перекрыть все контуры, опрессовать коллектор, затем открывать контуры по одному.
Типичные ошибки при опрессовке воздухом
Даже опытные монтажники допускают ошибки, которые сводят на нет весь контроль. Самые распространенные:
- Использование негерметичного переходника. Если штуцер насоса травит воздух, манометр будет показывать падение давления, хотя контуры целы. Перед тестированием нужно обмылить все точки подключения оборудования.
- Недостаточное время выдержки. Опрессовка в течение 30 минут — это не тест. Воздух — упругая среда. Эффект «усадочной деформации» новых труб проявляется только через несколько часов. Выдерживать контур нужно минимум 12 часов, лучше 24.
- Открытые воздухоотводчики. Если на коллекторе установлены автоматические воздухоотводчики, их необходимо перекрыть на время опрессовки, иначе через них будет стравливаться давление.
- Превышение максимального давления. Каждый тип трубы имеет свой предел. PEX-трубы выдерживают до 10 бар, но при температуре +20°C. При +5°C допустимое давление может быть ниже. Ориентироваться нужно на паспорт изделия.
Что происходит после опрессовки
Если тест пройден успешно (падение давления в пределах нормы), систему оставляют под давлением на время заливки стяжки. Давление в контурах сохраняется (обычно около 1-2 бар), чтобы во время заливки можно было контролировать целостность труб. В момент подачи бетона давление в системе должно быть в зоне прямой видимости — падение давления мгновенно укажет на то, что труба повреждена. После заливки стяжки давление оставляют до полного набора прочности бетона (28 суток). Важно помнить: под давлением стяжку не включают — теплонесущая среда (вода) поступает только после полного затвердевания бетона.
После застывания стяжки проводится повторная опрессовка, но уже с водой. Это необходимо для проверки герметичности под рабочим давлением теплоносителя. Однако воздушная опрессовка остается первичным, самым информативным и безопасным методом предварительного контроля, без которого начинать бетонные работы профессиональная бригада не имеет права.
Стандарты безопасности при работе со сжатым воздухом
Опрессовка воздухом относится к работам с повышенной опасностью. Сжатый воздух обладает огромной потенциальной энергией. Разрыв трубы или неисправного фитинга под давлением может привести к травмам. Необходимо соблюдать жесткие правила:
- Не превышать рабочее давление, указанное в документации на систему.
- Не использовать самодельные переходники сомнительной прочности.
- Не находиться непосредственно над коллектором в момент нагнетания давления (стоять сбоку от него).
- Не применять для опрессовки кислородные или ацетиленовые баллоны — это пожароопасно.
- Использовать манометры с целым корпусом, без сколов стекла.
Заключение
Опрессовка водяного теплого пола воздухом перед заливкой бетонной стяжки — обязательная процедура, регламентированная строительными нормами. Только так можно быть уверенным, что система герметична и прослужит десятки лет. Экономия времени на этом этапе или попытка заменить тест простым визуальным осмотром почти гарантированно приведет к дорогостоящему ремонту. Сжатый воздух — идеальный инструмент для этой задачи, обеспечивающий точность, безопасность и надежность диагностики. При правильном подходе и соблюдении технологии опрессовка воздухом становится простым и быстрым этапом, который окупается полным отсутствием проблем в будущем.
Сводная таблица данных
Ниже представлена сводная таблица ключевых параметров, значений и требований, основанная исключительно на данных из приведенной статьи. Таблица структурирует информацию о методике опрессовки воздухом, необходимом оборудовании, критериях оценки и мерах безопасности.
| Параметр / Характеристика | Значение / Описание из текста статьи |
|---|---|
| Цель проведения опрессовки | Подтверждение целостности всех элементов контура теплого пола, выявление заводского брака, некачественного соединения и повреждений, нанесенных в процессе подготовки к бетонированию. |
| Время проведения процедуры | После завершения раскладки труб, подключения коллектора и фиксации контуров, но до начала бетонных работ. |
| Рабочее давление в системе (частный дом) | 1.5–2.0 бар. |
| Опрессовочное давление (расчетное) | В 1.5 раза превышает рабочее. Для систем с рабочим давлением 1.5–2.0 бар — 3.0 бар. |
| Максимальное допустимое давление для PEX-труб | Обычно 6–10 бар (согласно паспорту трубы). |
| Продолжительность испытания воздухом (по нормам) | Не менее 24 часов (согласно СП 60.13330, СП 41-101-95). |
| Нормальное падение давления в первый час | До 0.2–0.3 бар (из-за температурного расширения и адсорбции). |
| Максимально допустимое падение давления за 23 часа | Не более 0.2 бар. |
| Основное оборудование | Компрессор (ресивер от 24 л для бытовых систем), манометр (цена деления не более 0.1 бар, диапазон до 10-16 бар), опрессовочный насос, переходник для коллектора (1/2 или 3/4 дюйма), заглушки, мыльный раствор. |
| Метод поиска утечек | Мыльная обмывка (распыление мыльного раствора на соединения, фитинги, резьбовые части коллектора, спайки труб), прослушивание шипящего звука. |
| Давление, оставляемое в системе на время заливки стяжки | Около 1–2 бар. |
| Время набора прочности бетона до включения системы | 28 суток (полное затвердевание бетона). |
| Требования безопасности | Не превышать рабочее давление из документации; не использовать самодельные переходники; не стоять над коллектором при нагнетании; не использовать кислородные/ацетиленовые баллоны; применять манометры с целым корпусом. |
| Типичные ошибки при опрессовке | Использование негерметичного переходника, недостаточное время выдержки (менее 12-24 часов), открытые автоматические воздухоотводчики, превышение максимального давления для типа трубы. |
Частые вопросы по теме (FAQ)
Какое давление нужно создавать при опрессовке воздухом перед стяжкой?
Давление в системе поднимается до значения, которое в 1.5 раза превышает рабочее давление для данной системы. Для водяных теплых полов в частных домах рабочее давление обычно составляет 1.5-2.0 бар, соответственно, опрессовочное давление должно быть 3.0 бар. Для систем с высоким рабочим давлением допускается повышение до 4-5 бар, но не более допустимого давления, указанного в паспорте трубы.
Почему нельзя использовать воду для опрессовки перед заливкой бетонной стяжки?
Это связано с тремя фундаментальными проблемами. Первая — риск замерзания: если работы ведутся при температуре около нуля, вода в трубах замерзнет и разорвет контур. Вторая — высокая вязкость воды: мелкая трещина или микроотверстие при тестировании водой могут не проявиться из-за поверхностного натяжения жидкости, в то время как воздух, обладающий меньшей вязкостью, найдет малейшую неплотность. Третья — непредсказуемое расширение: если в системе остается вода и стяжка уже залита, при замерзании лед раздавит трубы изнутри.
Сколько времени нужно выдерживать давление воздуха при опрессовке?
Согласно строительным нормам (СП 60.13330, СП 41-101-95), продолжительность испытания воздухом должна составлять не менее 24 часов. В течение первого часа давление может незначительно упасть (до 0.2-0.3 бар) из-за температурного расширения воздуха и его адсорбции в стенки новых труб, что является нормой. Главный критерий — чтобы в течение последующих 23 часов падение давления не превышало 0.2 бар.
Как найти место утечки воздуха, если давление падает?
Самый эффективный метод — мыльная обмывка. На все соединения, фитинги, резьбовые части коллектора, спайки труб распыляется мыльный раствор. В месте утечки появятся пузырьки. Особое внимание уделяют соединению трубы с коллектором (евроконус), местам пайки или сварки, резьбовым соединениям на коллекторе и местам подключения к распределительному щитку. Если утечка находится в полу (повреждение трубы), воздух будет выходить наружу, и в месте повреждения может быть слышен шипящий звук.
Какое давление нужно оставить в системе после успешной опрессовки на время заливки стяжки?
Если тест пройден успешно, систему оставляют под давлением на время заливки стяжки. Давление в контурах сохраняется (обычно около 1-2 бар), чтобы во время заливки можно было контролировать целостность труб. В момент подачи бетона давление в системе должно быть в зоне прямой видимости — падение давления мгновенно укажет на то, что труба повреждена.
