Устройство и принцип действия центробежных консольных насосов для теплосетей

Устройство и принцип действия центробежных консольных насосов для теплосетей

Центробежные консольные насосы являются одним из наиболее распространённых типов динамического оборудования, используемого в системах централизованного теплоснабжения. Их основная задача — обеспечение принудительной циркуляции теплоносителя (воды или этиленгликолевых смесей) по замкнутому контуру. Конструкция и физический принцип работы этих агрегатов остаются неизменными на протяжении десятилетий благодаря высокой эффективности и надежности, подтверждённой эксплуатацией в самых суровых условиях.

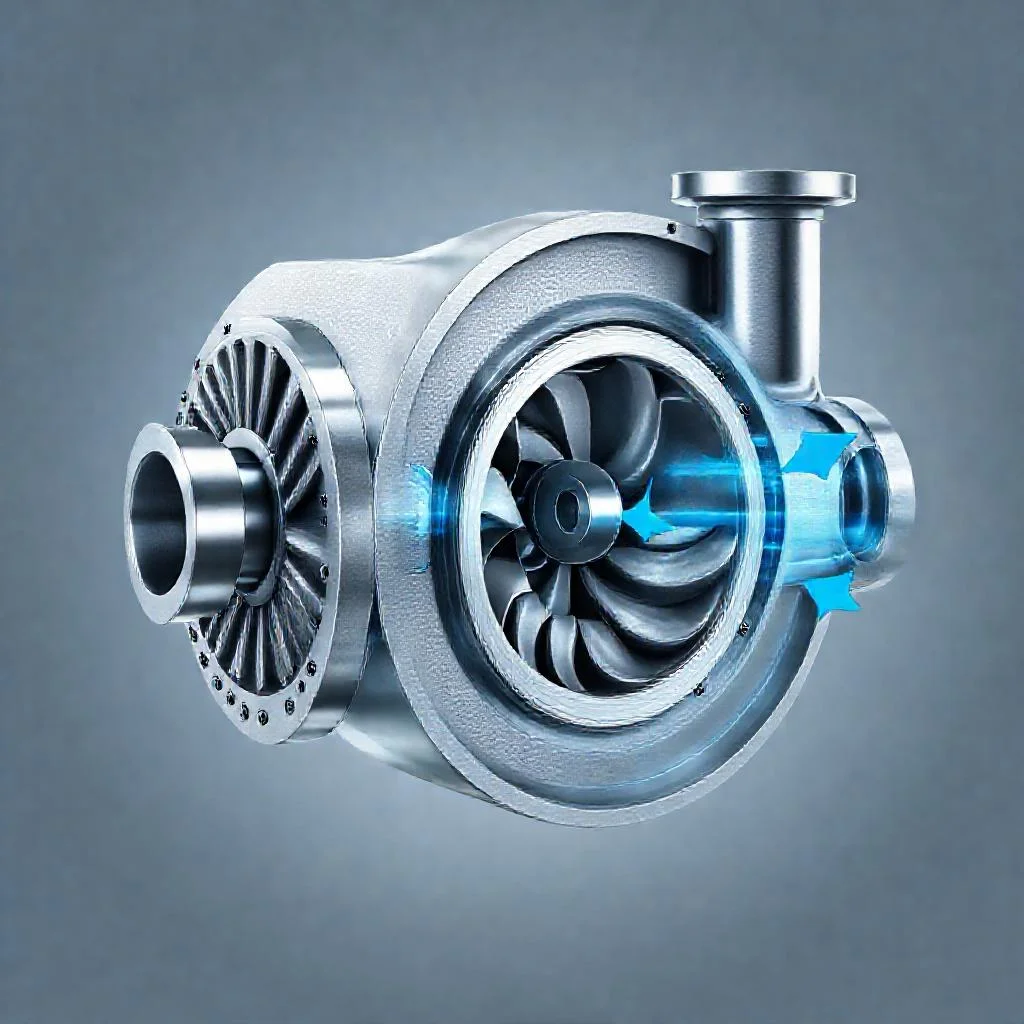

Конструктивное устройство консольного насоса

Название «консольный» насос получил из-за особого способа монтажа рабочего колеса на валу. Колесо крепится на конце вала, который выступает из корпуса подшипникового узла. Такая схема стала стандартом для горизонтальных насосов малой и средней мощности.

Основными элементами конструкции являются:

• Спиральный корпус (улитка). Отливается из чугуна, стали или высокопрочного чугуна с шаровидным графитом. Камера спиральной формы преобразует кинетическую энергию потока в потенциальную энергию давления.
• Рабочее колесо (закрытое или открытого типа). Для теплосетей чаще используют закрытые колёса с лопатками, загнутыми назад. Такая геометрия обеспечивает плавную характеристику напора и высокий КПД.
• Вал. Передаёт крутящий момент от электродвигателя. Изготавливается из легированной стали с повышенной устойчивостью к усталостным нагрузкам.
• Подшипниковый узел. В стандартных теплосетевых насосах применяются радиальные шарикоподшипники или роликоподшипники, смазываемые консистентной смазкой. В тяжёлых условиях используются подшипники скольжения с принудительной смазкой.
• Уплотнение вала. Для защиты от утечки теплоносителя устанавливаются торцовые уплотнения (механические сальники) или мягкие сальниковые набивки. В современных моделях доминируют двойные торцовые уплотнения с гидрозатвором.
• Присоединительные патрубки. Всасывающий патрубок обычно расположен горизонтально (осевое подведение жидкости), напорный — вертикально вверх или в сторону.

Корпус насоса и электродвигатель, как правило, монтируются на единой фундаментной раме. Непосредственная стыковка осуществляется через упругую муфту, компенсирующую несоосность валов.

Принцип действия: от кинетики к потенциалу

Работа центробежного консольного насоса основана на фундаментальных законах гидродинамики. Перед запуском полость корпуса и всасывающий трубопровод должны быть заполнены жидкостью (теплоносителем). Воздушные пробки недопустимы, так как они приводят к срыву подачи и кавитации.

Последовательность процессов выглядит следующим образом:

• Вход потока. Теплоноситель поступает в центр рабочего колеса (входной патрубок). Скорость жидкости на входе относительно невысока — обычно 1,5-3 м/с.
• Разгон лопатками. Вращаясь, рабочее колесо захватывает жидкость своими лопатками. Под действием центробежной силы частицы отбрасываются от центра к периферии колеса. При этом скорость потока резко возрастает — до 15-30 м/с в межлопаточных каналах.
• Спиральный отвод. Вылетая с лопаток, жидкость попадает в расширяющуюся спиральную камеру корпуса. Здесь кинетическая энергия (скорость) начинает преобразовываться в потенциальную энергию (статическое давление) по закону Бернулли: чем больше сечение канала, тем выше давление и ниже скорость.
• Напорный патрубок. К моменту выхода из напорного патрубка скорость потока становится минимальной, а давление достигает максимального проектного значения.

Таким образом, насос не «всасывает» жидкость в прямом смысле, а создаёт разрежение во входной камере и избыточное давление на выходе.

Специфика для теплосетей

Оборудование для теплоснабжения работает в особых условиях. Консольные насосы для теплосетей проектируются с учётом повышенных температур (до +150°C и выше) и возможного содержания взвешенных частиц в воде.

• Температурная компенсация. Корпуса оснащаются рубашками охлаждения или торцевые уплотнения подключаются к системе охлаждения, чтобы отводить тепло от вала и подшипников.
• Повышенная надёжность. Применяются усиленные подшипники с масляной ванной и системами термоконтроля. Многие модели имеют двойные стенки корпуса для защиты от разрыва при гидроударах.
• Регулировка подачи. Консольные схемы позволяют легко применять частотное регулирование привода. Изменяя скорость вращения рабочего колеса, оператор точно выставляет напор и расход под конкретные тепловые нагрузки района.

Стандартные центробежные насосы общего назначения не подходят для теплосетей без специальной доработки, так как их материалы (резиновые кольца, пластиковые детали) разрушаются при температурах выше +80°C.

Узлы, часто подверженные отказам

На практике известно четыре основных слабых места консольных теплосетевых насосов:

• Механическое уплотнение. Выход из строя торцевого уплотнения — самая частая причина течи. Связано с абразивным износом, перегревом или гидроударами.
• Износ рабочего колеса. При наличии песка или окалины в теплоносителе лопатки и диски колеса истираются, КПД падает, напор снижается на 10-20%.
• Кавитация. Возникает при недостаточном подпоре или чрезмерно высокой температуре жидкости. Пузырьки пара вызывают эрозию металла и сильную вибрацию.
• Разрушение подшипников. Как правило, вызвано потерей смазки, перекосом вала или электрической эрозией (паразитные токи на валу двигателя).

Правило эксплуатации таково: помпаж, посторонние шумы, вибрация на точках крепления — признаки неисправности. Даже кратковременная работа в кавитационном режиме (слышен звук пересыпаемой гальки) ведёт к необратимому разрушению деталей проточной части.

Практический пример работы

Рассмотрим типичный случай: насос марки К 100-65-200 (консольный, подача 100 м³/ч, напор 65 м, мощность двигателя 37 кВт) установлен в индивидуальном тепловом пункте (ИТП). При температуре воды +95°C на входе насос создаёт необходимое давление, чтобы преодолеть гидравлическое сопротивление теплообменников и запорной арматуры. Если в течение отопительного сезона напор падает до 55 м при той же подаче, это прямо указывает на увеличение зазоров между колесом и корпусом или износ уплотнительных колец. Без визуального осмотра точную причину определить сложно, но направление поиска очевидно.

Эволюция конструкции и стандарты

Современные консольные насосы для теплосетей выпускаются по стандартам ISO 5199 и ISO 2858 (для химических производств — но в теплоснабжении применяют их модификации). Основное направление развития — повышение КПД до 85-88% за счёт оптимизации геометрии лопаток и полировки проточной части. Модульная конструкция позволяет быстро заменять рабочее колесо на другое (с иной геометрией) без демонтажа корпуса, что даёт гибкость при изменении нагрузки сети.

В последние годы распространение получили так называемые «энергоэффективные» насосы с датчиками температуры и давления, встроенными в корпус. Они автоматически сообщают данные на контроллер, который меняет частоту вращения в реальном времени. Это снижает энергопотребление на 30-40% по сравнению с нерегулируемыми моделями.

Таким образом, центробежный консольный насос остаётся ключевым звеном в инфраструктуре теплосетей. Его конструкция, поведение в разных режимах и типовые неисправности должны быть понятны каждому, кто имеет дело с проектированием, монтажом или ремонтом систем отопления и горячего водоснабжения.

Сводная таблица данных

В таблице ниже систематизированы ключевые конструктивные параметры, режимные характеристики и типовые неисправности, описанные в статье. Все цифры (подача, напор, скорость, температура, мощность) строго соответствуют данным из текста. Таблица позволяет сопоставить условия работы насоса в теплосети с его гидравлическими и прочностными элементами.

Параметр / Характеристика	Значение / Описание из статьи	Примечание (по тексту)
Тип насоса (по способу монтажа колеса)	Консольный (колесо крепится на конце вала, выступающего из подшипникового узла)	Стандарт для горизонтальных насосов малой и средней мощности
Рабочее колесо	Закрытое, с лопатками, загнутыми назад	Обеспечивает плавную характеристику напора и высокий КПД
Материал корпуса	Чугун, сталь, высокопрочный чугун с шаровидным графитом	Спиральная форма (улитка) преобразует кинетическую энергию в потенциальную
Скорость потока на входе (в центр колеса)	1,5–3 м/с	Относительно невысокая
Скорость потока в межлопаточных каналах	15–30 м/с	Возрастает под действием центробежной силы
Максимальная рабочая температура теплоносителя	До +150 °C и выше	Требуется рубашка охлаждения и спецуплотнения; обычные насосы разрушаются при > +80 °C
Типовой насос (пример)	К 100-65-200	Консольный, подача 100 м³/ч, напор 65 м, мощность двигателя 37 кВт
Подача (пример)	100 м³/ч	Для насоса К 100-65-200 при температуре воды +95 °C
Напор (проектный)	65 м
Мощность двигателя (пример)	37 кВт	—
Падение напора при износе	До 55 м (снижение с 65 до 55 м при той же подаче)	Указывает на увеличение зазоров или износ уплотнительных колец
Снижение КПД при износе колеса	На 10–20%	Из-за песка, окалины, истирания лопаток
Современный КПД (энергоэффективные модели)	85–88%	За счёт оптимизации геометрии лопаток и полировки проточной части
Снижение энергопотребления (частотное регулирование)	На 30–40% по сравнению с нерегулируемыми	Благодаря датчикам температуры/давления и автоматическому изменению частоты вращения
Тип уплотнения (современный стандарт)	Двойные торцовые уплотнения с гидрозатвором	Защита от утечки теплоносителя
Основные узлы отказов (4 группы)	1) Механическое уплотнение; 2) Рабочее колесо; 3) Кавитация; 4) Подшипники	Кавитация возникает при недостаточном подпоре или высокой температуре
Стандарты производства	ISO 5199, ISO 2858 (модификации для теплоснабжения)	Модульная конструкция, быстрая замена колеса без демонтажа корпуса

Частые вопросы по теме (FAQ)

Почему консольный насос называется «консольным» и как это влияет на его работу в теплосети?

Название «консольный» обусловлено способом монтажа рабочего колеса: оно крепится на конце вала, выступающего из подшипникового узла. Такая схема стала стандартом для горизонтальных насосов малой и средней мощности. В контексте теплосетей это обеспечивает удобство обслуживания и замены рабочего колеса без демонтажа корпуса, что критически важно для снижения времени простоя в отопительный сезон.

Каков физический принцип создания напора в центробежном консольном насосе?

Принцип основан на преобразовании кинетической энергии в потенциальную. Теплоноситель поступает в центр рабочего колеса со скоростью 1,5-3 м/с. Затем лопатки, вращаясь, разгоняют жидкость до 15-30 м/с под действием центробежной силы. Попадая в расширяющуюся спиральную камеру (улитку), поток замедляется, и по закону Бернулли его кинетическая энергия переходит в статическое давление. К моменту выхода из напорного патрубка скорость минимальна, а давление достигает проектного максимума.

Какие конструктивные особенности отличают теплосетевой консольный насос от насосов общего назначения?

Стандартные насосы непригодны для теплосетей без доработки, так как их материалы (резиновые кольца, пластик) разрушаются при температурах выше +80°C. Теплосетевые модели проектируются для работы при температурах до +150°C и выше. Их ключевые особенности: корпуса с рубашками охлаждения, торцевые уплотнения с системой охлаждения (гидрозатвор), усиленные подшипники с масляной ванной и термоконтролем, а также двойные стенки корпуса для защиты от гидроударов.

Как износ рабочего колеса влияет на параметры насоса и по каким признакам это можно определить?

При наличии песка или окалины в теплоносителе лопатки и диски колеса истираются, что снижает КПД. В результате напор падает на 10-20% (например, с проектных 65 м до 55 м при той же подаче, как в случае с насосом К 100-65-200). Рост зазоров между колесом и корпусом или износ уплотнительных колец также ведут к падению напора. Без визуального осмотра точную причину определить сложно, но снижение напора на 15% и более при неизменной подаче является прямым указанием на износ проточной части.

Почему в теплосетях часто используется частотное регулирование консольных насосов и какую экономию это дает?

Консольная схема позволяет легко применять частотное регулирование привода. Изменяя скорость вращения рабочего колеса, оператор точно выставляет напор и расход под текущие тепловые нагрузки района. Энергоэффективные модели с датчиками температуры и давления, встроенными в корпус, автоматически передают данные на контроллер, который корректирует частоту вращения в реальном времени. Это снижает энергопотребление на 30-40% по сравнению с нерегулируемыми моделями.
