Конструкция и принцип работы плавких вставок ПН-2: роль кварцевого песка
Предохранители серии ПН-2 (предохранитель насыпной) являются одними из самых распространенных коммутационных аппаратов, предназначенных для защиты электрических цепей напряжением до 500 В переменного тока. Их главная задача — не просто разорвать цепь при коротком замыкании, а сделать это безопасно, без образования устойчивой электрической дуги. Ключевым элементом, обеспечивающим этот процесс, является кварцевый песок, которым заполняется корпус вставки.
Конструктивно плавкая вставка ПН-2 представляет собой цилиндрический фарфоровый или фибровый корпус. Внутри него размещается один или несколько медных (реже серебряных или цинковых) плавких элементов калиброванного сечения. Эти элементы жестко закреплены на контактных ножах, которые выведены наружу. Все внутреннее пространство корпуса, за исключением небольшого компенсационного объема, плотно заполнено мелкозернистым кварцевым песком. Герметизация торцов предотвращает высыпание наполнителя и попадание влаги.
В нормальном режиме работы ток проходит через плавкий элемент, не вызывая его нагрева сверх допустимой температуры. При возникновении сверхтока или короткого замыкания температура стремительно возрастает, плавкий элемент расплавляется и испаряется в месте сужения (калиброванного перешейка). Именно в этот момент формируется электрическая дуга, и здесь в полной мере проявляется функция кварцевого песка.
Физика процесса гашения дуги в кварцевом наполнителе
Образование дуги сопряжено с выделением огромного количества тепла и ионизацией газов. В открытом воздухе дуга может существовать неограниченно долго, пока ее подпитывает источник энергии. В предохранителе ПН-2 дуга возникает внутри узкого канала, образованного зернами кварца. Этот канал обладает рядом критически важных свойств для гашения дуги.
- Интенсивное охлаждение. Кварцевый песок обладает высокой теплопроводностью и значительной теплоемкостью. Дуга, находясь в непосредственном контакте с миллионами холодных зерен, отдает им свою тепловую энергию. Температура дуги резко падает, что приводит к снижению электропроводности плазмы.
- Деионизация и рекомбинация. Высокая температура дуги испаряет материал плавкого элемента и часть самого песка (кремний). Образуется парогазовое облако с высокой плотностью. В этом плотном лабиринте из зерен песка и паров металла скорость рекомбинации ионов и электронов многократно возрастает. Нейтральные частицы образуются быстрее, чем происходит ударная ионизация, что ведет к затуханию дуги.
- Эффект узкой щели (капиллярный эффект). Пространство между зернами песка представляет собой систему извилистых и очень узких каналов. Электрическая дуга не может свободно расширяться, она вынужденно сужается до диаметра этих капилляров. Сужение дуги ведет к росту ее сопротивления и дополнительному росту падения напряжения, что способствует ее гашению.
- Механическое воздействие. При испарении металла и разложении песка давление внутри корпуса предохранителя мгновенно возрастает до десятков и сотен атмосфер. Это высокое давление, с одной стороны, сжимает дугу, а с другой — вдавливает расплавленный и испаренный металл в поры между зернами песка, не давая ему образовать проводящий мостик.
Требования к кварцевому песку и технология его применения
Эффективность гашения дуги напрямую зависит от чистоты, фракционного состава и влажности наполнителя. Использование обычного строительного или карьерного песка абсолютно недопустимо. Для ПН-2 применяется специально подготовленный кварцевый песок (марки П, ПП, ППП по ГОСТ 2133).
- Химическая чистота. Содержание диоксида кремния (SiO₂) должно составлять не менее 98-99%. Примеси (глина, оксиды железа, органические вещества) недопустимы. Они при высокой температуре образуют легкоплавкие шлаки, которые обволакивают зерна песка, спекаются и могут создать проводящий путь для повторного возникновения дуги.
- Фракционный состав. Зерна песка должны быть определенного размера, обычно от 0.2 до 1.0 мм. Слишком мелкий песок (пыль) создает чрезмерно плотную упаковку, препятствуя выходу газов и повышая давление до опасных значений, что чревато разрушением корпуса. Слишком крупный песок оставляет большие пустоты, где дуга может свободно гореть, не касаясь стенок, и процесс гашения замедляется.
- Влажность. Песок перед засыпкой обязательно просушивается до влажности не более 0.5% по массе. Влага при испарении резко увеличивает объем и давление внутри корпуса, что может привести к взрыву предохранителя. Кроме того, водяной пар снижает электрическую прочность промежутка, затрудняя гашение дуги.

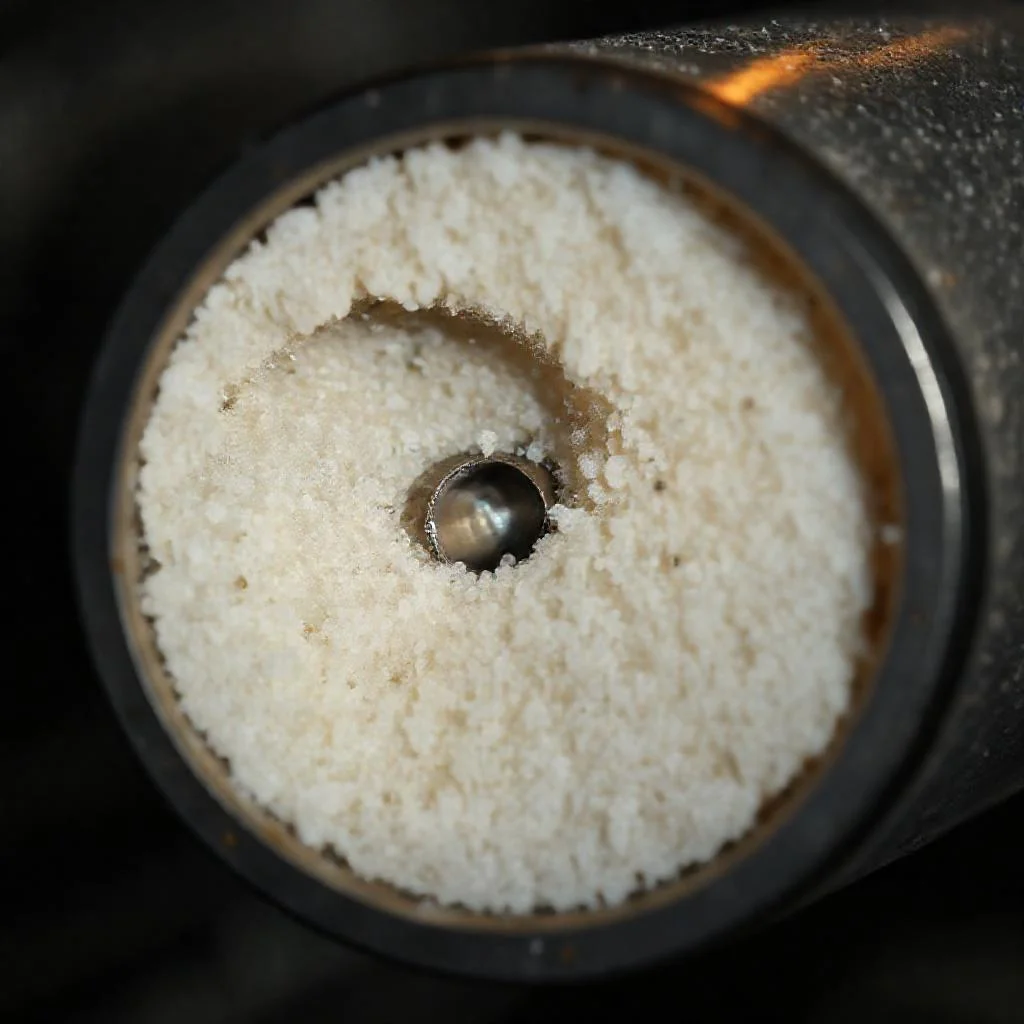

Процесс заполнения происходит на специализированных автоматах или вручную по строгой технологии. После засыпки песка корпус подвергается вибрации или встряхиванию (утряска) для равномерного заполнения всех полостей, особенно вокруг плавкого элемента. Коэффициент плотности упаковки песка должен быть тщательно выверен, так как от него зависит интенсивность газообмена и теплоотвода.
Сравнение с другими средами гашения дуги
Кварцевый песок — не единственная среда для гашения дуги, но в предохранителях ПН-2 он обладает уникальным сочетанием свойств. Для понимания его преимуществ стоит сравнить его с другими способами.
- Песок vs. Воздух. В воздушных предохранителях (например, ПР-2) дуга гасится в фибровой трубке, выделяющей газ. Недостаток — низкая отключающая способность при больших токах и возможность выброса пламени. Песок обеспечивает в десятки раз более интенсивное охлаждение и полную герметизацию, исключая выброс ионизированных газов наружу.
- Песок vs. Масло. Масляные выключатели гасят дугу в трансформаторном масле, которое также охлаждает и деионизирует плазму. Однако масло пожароопасно, требует постоянного контроля уровня и диэлектрических свойств. Песок инертен, негорюч и не требует обслуживания.
- Песок vs. Вакуум. Вакуумные выключатели — высокотехнологичные и дорогие устройства, используемые в сетях среднего и высокого напряжения. Для низковольтных сетей (до 1000 В) предохранители ПН-2 с песком являются экономически оправданным и чрезвычайно надежным решением, несмотря на одноразовость применения.
Таким образом, кварцевый песок в ПН-2 выполняет функцию не просто наполнителя, а активного дугогасящего элемента. Его работа основана на сочетании тепловых, механических и электрических процессов, протекающих на микроуровне между зернами.
Практические последствия и правила эксплуатации
Понимание роли кварцевого песка напрямую влияет на правила эксплуатации предохранителей ПН-2. Любое нарушение целостности корпуса или замена песка на неподходящий материал приводит к потере отключающей способности и аварии.
- Запрет на самодельное восстановление. Категорически запрещается разбирать сработавшую вставку, заменять только плавкий элемент и повторно засыпать тот же песок. В процессе срабатывания песок частично спекается, загрязняется парами металла и теряет свои дугогасящие свойства. Предохранитель должен заменяться целиком на новую калиброванную вставку завода-изготовителя.
- Влияние на время-токовую характеристику. Скорость гашения дуги влияет на полное время отключения цепи. Если в предохранителе нарушена структура песка (спрессован, увлажнен или засорен), дуга будет гореть дольше. Это изменит время-токовую характеристику защиты, что может не согласовываться с настройками автоматических выключателей и селективностью схемы.
- Признаки неисправности. Косвенным признаком нарушения герметичности или состава песка является повышенный разогрев корпуса предохранителя в рабочем режиме. Это указывает на ухудшение теплопередачи от плавкого элемента через песок к корпусу.
- Экологические аспекты. Отработанные вставки ПН-2 подлежат утилизации как металлолом. Содержащийся в них песок, хотя и загрязнен оксидами металлов, считается условно безопасным, но его высыпание в окружающую среду нежелательно. Современные производства принимают такие вставки на переработку с отделением металла от кварцевого наполнителя.
Современные разработки в области низковольтного аппаратостроения стремятся к миниатюризации и повышению быстродействия, но базовый принцип — гашение дуги в толще кварцевого песка — остается золотым стандартом для предохранителей ПН-2 и их аналогов (ПН-2-100, ПН-2-250, ПН-2-400, ПН-2-600). Понимание этого процесса позволяет инженерам правильно проектировать системы защиты, а обслуживающему персоналу — грамотно эксплуатировать оборудование, избегая тяжелых аварий, связанных с неполным гашением дуги и разрушением аппарата.
Сводная таблица данных
Ниже представлена таблица, в которой систематизированы ключевые технические требования к кварцевому песку как дугогасящей среде предохранителей ПН-2, а также проведено сравнение эффективности гашения дуги в песке с другими средами. Все данные строго соответствуют тексту статьи.
| Параметр / Свойство | Кварцевый песок (ПН-2) | Воздух (ПР-2) | Масло (Масляные выключатели) | Вакуум |
|---|---|---|---|---|
| Основная функция | Активный дугогасящий элемент (охлаждение, деионизация, механическое воздействие) | Гашение за счет газовыделения фибровой трубки | Охлаждение и деионизация дуги в масле | Гашение в вакууме (высокая электрическая прочность) |
| Химическая чистота (содержание SiO₂) | Не менее 98-99% (примеси недопустимы, образуют шлаки) | Н/П (Не применимо) | Требуется контроль диэлектрических свойств масла | Н/П |
| Фракционный состав зерна | От 0.2 до 1.0 мм (оптимальный размер) | Н/П | Н/П | Н/П |
| Максимальная влажность | Не более 0.5% по массе (обязательна просушка) | Н/П | Н/П | Н/П |
| Интенсивность охлаждения дуги | В десятки раз более интенсивное, чем в воздухе | Низкая | Средняя | Высокая |
| Герметизация / Выброс газов | Полная герметизация, исключает выброс ионизированных газов | Возможен выброс пламени | Требуется герметичность, возможна утечка | Полная герметизация |
| Пожароопасность | Негорюч, инертен | Средняя (возможен выброс пламени) | Пожароопасен | Негорюч |
| Необходимость обслуживания | Не требует обслуживания (одноразовое применение) | Низкая | Высокая (контроль уровня и свойств масла) | Не требует (сложное оборудование) |
| Экономическая эффективность для сетей до 1000 В | Экономически оправданное и надежное решение | Низкая отключающая способность при больших токах | Не применяется (высокая стоимость обслуживания) | Дорогостоящее решение |
Частые вопросы по теме (FAQ)
Как именно кварцевый песок гасит электрическую дугу внутри предохранителя ПН-2?
Гашение происходит за счет комбинации нескольких физических процессов. Во-первых, песок интенсивно охлаждает дугу, отбирая ее тепло, что снижает температуру и проводимость плазмы. Во-вторых, в узких каналах между зернами песка возникает эффект «узкой щели», который сужает дугу и повышает ее сопротивление. В-третьих, испарение металла и песка создает высокое давление (до десятков и сотен атмосфер), которое сжимает дугу и вдавливает расплавленный металл в поры наполнителя. Наконец, в плотной парогазовой среде резко ускоряется деионизация (рекомбинация ионов и электронов), что ведет к затуханию дуги.
Почему для предохранителя ПН-2 нельзя использовать обычный строительный песок?
Использование неподготовленного песка абсолютно недопустимо. Строительный песок содержит примеси (глина, оксиды железа), которые при высокой температуре образуют легкоплавкие шлаки. Эти шлаки спекаются и могут создать проводящий путь для повторного возникновения дуги. Кроме того, для ПН-2 критичны чистота (содержание SiO₂ не менее 98–99%), строгий фракционный состав (обычно от 0,2 до 1,0 мм) и влажность не более 0,5%. Нарушение любого из этих параметров ведет к потере дугогасящих свойств и риску разрушения предохранителя.
Какой песок используется в заводских предохранителях ПН-2?
В промышленности применяется специально подготовленный кварцевый песок марок П, ПП или ППП по ГОСТ 2133. Он отличается высокой химической чистотой (содержание диоксида кремния не менее 98–99%), строго контролируемым размером зерен (обычно от 0.2 до 1.0 мм) и обязательной просушкой до влажности не более 0.5%. После засыпки корпус встряхивают для равномерного заполнения всех полостей вокруг плавкого элемента.
Можно ли самостоятельно восстановить сработавший предохранитель ПН-2, заменив проволочку и песок?
Категорически запрещается разбирать сработавшую вставку и восстанавливать ее кустарным способом. В процессе перегорания кварцевый песок частично спекается и загрязняется парами металла, теряя свои дугогасящие свойства. Даже при полной замене песка невозможно гарантировать заводскую плотность упаковки и отключающую способность. Предохранитель необходимо заменять целиком на новую калиброванную вставку завода-изготовителя. Нарушение этого правила ведет к потере защиты и аварии.
Почему в предохранителе ПН-2 песок предпочтительнее гашения дуги на воздухе или в масле?
По сравнению с воздушными предохранителями (например, ПР-2), кварцевый песок обеспечивает в десятки раз более интенсивное охлаждение дуги и полную герметизацию, исключая выброс ионизированных газов наружу. В отличие от масляных выключателей, песок инертен, негорюч и не требует постоянного контроля уровня и свойств среды. Для низковольтных сетей (до 1000 В) предохранители ПН-2 с песком являются экономически оправданным и чрезвычайно надежным решением.
