Основы криотранспортировки водорода: почему это сложно
Жидкий водород (LH₂) представляет собой вещество с уникальными физическими свойствами. Его температура кипения при атмосферном давлении составляет всего 20,28 К (−252,87 °C). Достижение и поддержание такого экстремального холода является главной технической задачей при транспортировке.
Плотность жидкого водорода составляет 70,8 кг/м³. Это в 14 раз легче воды. Несмотря на низкую плотность, объемное содержание энергии в LH₂ примерно в 2,6 раза выше, чем в сжатом газообразном водороде при 700 бар. Именно эта энергетическая плотность делает жидкий водород привлекательным для транспортировки на большие расстояния, несмотря на криогенные сложности.
Транспортировка жидкого водорода осуществляется в специальных криогенных цистернах. Эти сосуды работают по принципу сосуда Дьюара. Они имеют двойные стенки с вакуумной изоляцией и многослойной экранно-вакуумной теплоизоляцией (МВТИ). Качественная изоляция позволяет удерживать температуру жидкого водорода без активного охлаждения в течение нескольких дней или даже недель.
Устройство криогенной цистерны для жидкого водорода
Современная криогенная цистерна представляет собой сложное инженерное сооружение. Ее конструкция подчинена единственной цели — минимизировать приток тепла извне.
Внутренний и внешний сосуды
Внутренний сосуд изготавливается из коррозионно-стойкой стали или алюминиевых сплавов. Эти материалы сохраняют прочность и пластичность при криогенных температурах. Внешняя оболочка обычно стальная. Она защищает изоляцию и несет структурные нагрузки.
Пространство между сосудами заполняется вакуумом высокого уровня (до 10⁻⁵ мбар). Внутри вакуумной полости устанавливаются многослойные экраны из алюминированного майлара. Каждый экран отражает тепловое излучение. Типичная цистерна содержит от 30 до 60 слоев такой изоляции на прослойке из стеклоткани.
Теплозащита и ее эффективность
Качественная криогенная цистерна имеет теплоприток на уровне 0,5–1,5% от массы хранимого продукта в сутки. Это означает, что из цистерны объемом 40 000 литров в сутки испаряется от 200 до 600 литров жидкого водорода.
Испарившийся газ создает избыточное давление. Для его сброса используются предохранительные клапаны и линии сброса. Это неизбежные потери продукта, которые называются «испарением» (boil-off). Современные цистерны для LH₂ проектируются на рабочее давление от 3 до 12 бар.
Типы криогенных цистерн и транспортных средств
Выбор конкретного типа цистерны зависит от расстояния, объема перевозки и наличия инфраструктуры. Существуют три основных категории транспортных средств.

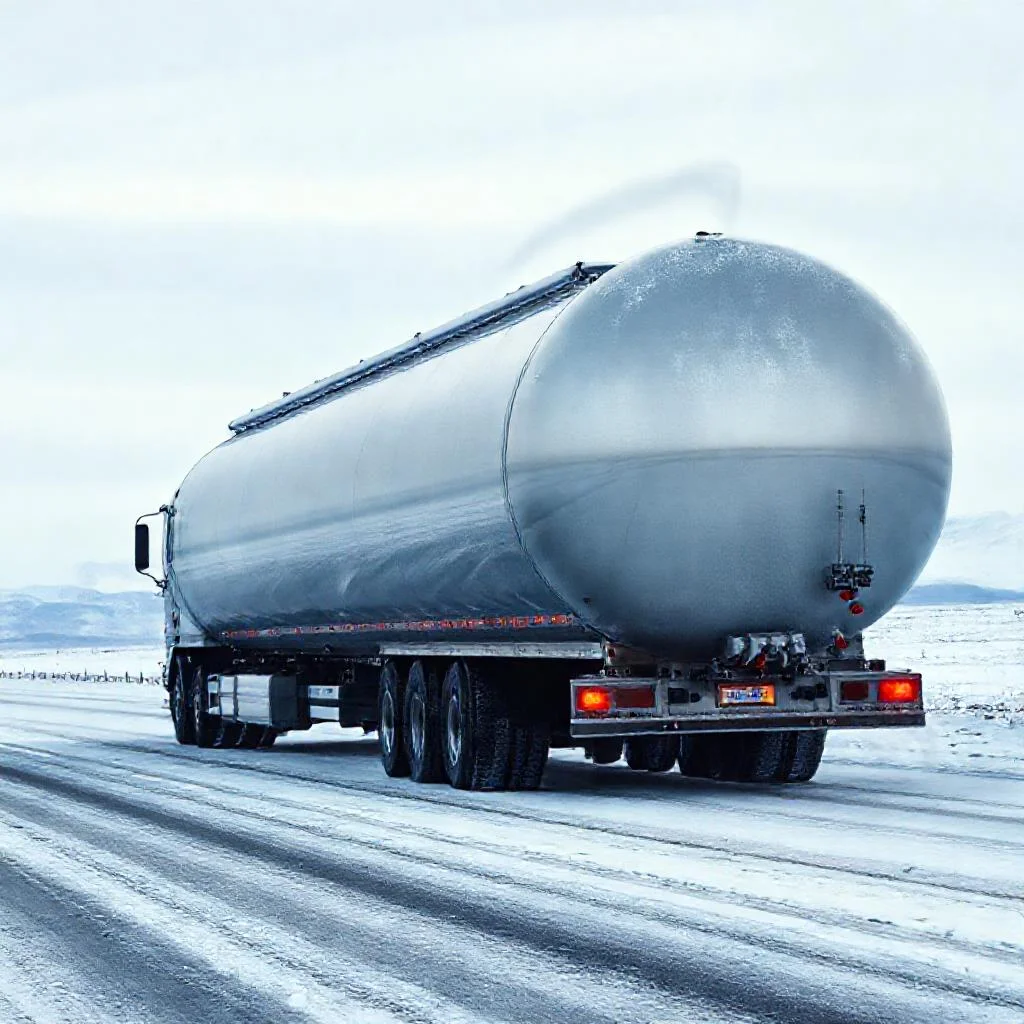

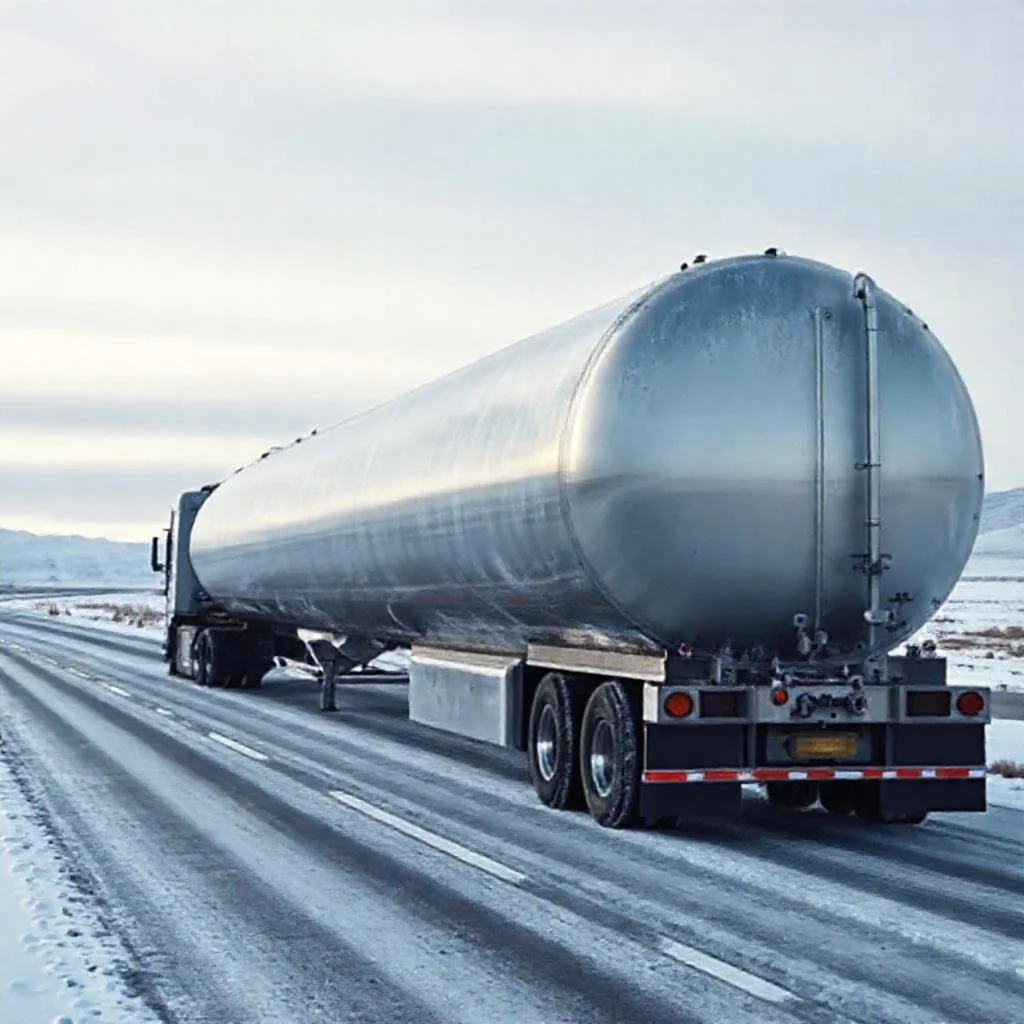

Автомобильные криогенные полуприцепы
Это основной вид транспорта для доставки LH₂ от заводов к потребителю на расстояния до 5000 км. Типичный объем автомобильной цистерны составляет от 40 до 60 м³ полезного объема. Масса порожней цистерны может достигать 20 тонн.
Максимальная загрузка жидким водородом такого полуприцепа составляет около 4,2 тонны. Это делает автомобильный транспорт эффективным только для относительно небольших партий. Полуприцеп обязательным образом оснащается системой контроля давления, уровнемерами и линией сброса паров.
Железнодорожные криогенные цистерны
В регионах с развитой железнодорожной сетью используются железнодорожные цистерны. Их объем значительно больше — до 100 м³. Вместимость жидкого водорода в одной такой цистерне может достигать 7–8 тонн. Железнодорожный транспорт предпочтительнее наземного на расстояниях от 1000 до 3000 км.
Особое внимание уделяется амортизации цистерны. Транспортировка требует плавного хода, так как интенсивная тряска увеличивает теплоприток и ускоряет испарение. Специальные термоизолирующие подвесные системы являются обязательным элементом для железнодорожного вагона-цистерны.
Морские криогенные танк-контейнеры и суда
Для межконтинентальной транспортировки жидкого водорода применяют контейнерные перевозки или специализированные суда-газовозы. В Японии и Австралии реализованы пилотные проекты по морской перевозке LH₂.
Морские танк-контейнеры имеют стандартные размеры 40 футов. Их объем составляет около 40 м³. Эти контейнеры выдерживают морскую качку. Специализированное судно для LH₂ оснащается принципиально иной системой изоляции — сфероцилиндрическими резервуарами. Эти резервуары могут достигать объема 10 000 м³. Теплоприток такого судна составляет менее 0,2% в сутки за счет использования активного охлаждения парокомпрессионными установками.
Энергетические потери и boil-off на маршруте
Транспортировка жидкого водорода неизбежно связана с потерей части продукта. Это является ключевым экономическим фактором.
За время автомобильной перевозки протяженностью 2000 км потери составляют от 0,5 до 1,5% массы груза. Причина — постоянный нагрев через изоляцию. Чем дольше рейс, тем выше потери. Для железнодорожных перевозок аналогичного расстояния потери немного меньше из-за большей тепловой инерции крупного сосуда.
Морские перевозки требуют самых строгих мер. При длительности плавания в 20–30 дней пассивная изоляция не справляется. На специализированных судах используется реконденсация. Пары водорода отсасываются из газовой полости цистерны, сжимаются и проходят через теплообменник, охлаждаемый тем же жидким азотом или специальным криогенным циклом. Это позволяет вернуть до 90% испарившегося газа обратно в жидкую фазу.
Заправка и слив: ключевые операции
Процесс заправки криогенной цистерны требует строгого соблюдения техники безопасности. Основная опасность — контакт с жидкостью экстремально низкой температуры и взрывопожароопасность водорода.
Перед заправкой цистерна должна быть предварительно захоложена. Ее внутренний объем охлаждают до температуры ниже 100 К. Делается это путем продувки газообразным азотом. Если этого не сделать, при первичном контакте жидкого водорода с теплой стенкой произойдет мгновенное вскипание большого объема. Это вызовет резкий скачок давления и может повредить арматуру.
Слив жидкого водорода производится двумя основными способами. Первый — создание избыточного давления в газовой подушке цистерны. Газ отбирается из верхней части цистерны и подается под давлением. Второй способ — использование криогенных насосов, которые устанавливаются непосредственно в горловину цистерны. Насосная подача позволяет существенно снизить потери на испарение.
Безопасность и эксплуатационные риски
Жидкий водород представляет собой мощный источник энергии с высокой скоростью горения. Диапазон взрываемости в воздухе составляет от 4 до 75% по объему. Конструкция цистерны должна свести к минимуму любые утечки.
Защита от накопления газа
Все транспортные средства с криогенными цистернами обязательно комплектуются системами обнаружения водорода. Детекторы устанавливаются в замкнутых пространствах: в отсеках двигателя, в кабине водителя и в районе арматуры цистерны. При достижении порога 20% от нижнего концентрационного предела автоматически активируется усиленная вентиляция и блокируется работа двигателя.
Системы пожаротушения
Стандартные системы порошкового или углекислотного пожаротушения неэффективны против факела водородного пламени. Основной способ тушения — перекрытие подачи газа и снижение давления в цистерне. В конструкции предусмотрены термостатические предохранительные клапаны. Они открываются при превышении температуры и сбрасывают водород в специальный факельный ствол для безопасного сжигания.
Нормативная база и международные стандарты
Транспортировка жидкого водорода регулируется международными конвенциями. Основной документ — Модельные правила ООН для перевозки опасных грузов (Типовые правила). Жидкий водород относится к классу 2.1 (горючие газы) и имеет номер ООН 1966.
Для автомобильных перевозок применяется Европейское соглашение о международной дорожной перевозке опасных грузов (ADR). Цистерна должна иметь код «P4BH» или аналогичный, разрешающий перевозку криогенных жидкостей высокого давления. Обязательна маркировка знаками опасности и информационными табло.
Морская перевозка регулируется Международным кодексом по перевозке сжиженных газов (IGC Code). Этот кодекс предъявляет повышенные требования к системам реконденсации и управлению потерями. Судно должно иметь двойное дно и защиту от проникновения газов в жилые помещения.
Экономика транспортировки: реалии и ограничения
Стоимость транспортировки жидкого водорода значительно выше, чем сжатого природного газа на ту же дистанцию. Основная доля затрат приходится на само оборудование и энергетику процесса ожижения. Ожижение одного килограмма водорода требует минимум 10 кВт·ч электроэнергии, что составляет около 30% от энергетического содержания самого топлива.
При перевозке на расстояние до 1500 км стоимость доставки LH₂ может превышать стоимость его производства. Для получения конкурентоспособной цены необходимо строить крупные терминалы объемом свыше 100 000 м³ и использовать суда с реконденсацией. Это требует капиталовложений на уровне миллиардов долларов.
Тем не менее, для стран, не имеющих собственных источников энергии, у которых есть развитая инфраструктура портов и причалов, импорт жидкого водорода может быть экономически оправдан. Особенно это актуально для регионов с высокой стоимостью электроэнергии или ограниченным доступом к магистральному газу.
Перспективы развития технологий транспортировки
Основная тенденция — увеличение масштабов. Разрабатываются проекты цистерн объемом до 200 м³ для автомобильного транспорта. Испытания показывают, что использование многослойной вакуумной изоляции с добавлением слоев из пенополиуретана и аэрогеля позволяет снизить теплоприток на 20-30% по сравнению с традиционными алюминированными экранами.
Второе направление — снижение скорости испарения за счет пассивных методов. Размещение цистерны внутри охлаждаемого грунта или использование невымораживающих жидкостей для вторичной изоляции позволит приблизиться к показателям 0,1–0,2% потерь в сутки для наземного транспорта.
Третье направление — автоматизация процессов. Применение роботизированных систем для подстыковки заправочных шлангов и криогенных насосов сокращает время операций и снижает риск человеческой ошибки. Эти шаги делают транспортировку жидкого водорода все более безопасной и технологичной.
Сводная таблица данных
В таблице ниже представлены ключевые параметры криогенных цистерн для транспортировки жидкого водорода, а также сравнительные характеристики различных видов транспорта и данные о теплопритоках и потерях, строго основанные на информации из статьи.
| Параметр / Характеристика | Автомобильный полуприцеп | Железнодорожная цистерна | Морской танк-контейнер / Судно |
|---|---|---|---|
| Типичный полезный объем | 40–60 м³ | до 100 м³ | 40 м³ (контейнер); 10 000 м³ (судно) |
| Вместимость (масса LH₂) | ~4,2 тонны | 7–8 тонн | Не указана |
| Рабочее давление | от 3 до 12 бар | ||
| Количество слоев изоляции (МВТИ) | от 30 до 60 слоев | ||
| Уровень вакуума | до 10⁻⁵ мбар | ||
| Теплоприток (пассивная изоляция) | 0,5–1,5% от массы продукта в сутки | менее 0,2% в сутки (с активным охлаждением) | |
| Потери на маршруте (boil-off) | 0,5–1,5% массы груза за 2000 км | Немного меньше, чем у авто (из-за тепловой инерции) | До 90% газа реконденсируется |
| Рекомендуемая дистанция перевозки | до 5000 км | 1000–3000 км | Межконтинентальная (20–30 дней) |
| Материал внутреннего сосуда | Коррозионно-стойкая сталь или алюминиевые сплавы | ||
Частые вопросы по теме (FAQ)
Почему температура жидкого водорода составляет -252,87 °C и как цистерна удерживает этот холод без активного охлаждения?
Жидкий водород (LH₂) кипит при температуре 20,28 К (-252,87 °C) при атмосферном давлении. Удержание такой температуры без активного охлаждения достигается за счет конструкции цистерны по принципу сосуда Дьюара. Она имеет двойные стенки с вакуумом высокого уровня (до 10⁻⁵ мбар) и многослойной экранно-вакуумной теплоизоляцией (МВТИ), состоящей из 30–60 слоев алюминированного майлара. Качественная изоляция позволяет удерживать температуру в течение нескольких дней или даже недель.
Каковы типичные потери продукта (boil-off) при автомобильной и морской перевозке жидкого водорода?
При автомобильной перевозке протяженностью 2000 км потери составляют от 0,5 до 1,5% массы груза. Для морских перевозок, где длительность плавания составляет 20–30 дней, пассивная изоляция не справляется: на специализированных судах используется реконденсация, которая позволяет вернуть до 90% испарившегося газа обратно в жидкую фазу.
Почему перед заправкой цистерну обязательно захолаживают, и как это делается?
Перед заправкой цистерна должна быть предварительно охлаждена до температуры ниже 100 К. Если этого не сделать, при первичном контакте жидкого водорода с теплой стенкой произойдет мгновенное вскипание большого объема, что вызовет резкий скачок давления и может повредить арматуру. Охлаждение выполняется путем продувки газообразным азотом.
Чем морские танк-контейнеры отличаются от автомобильных цистерн по объему и теплопритоку?
Морские танк-контейнеры имеют стандартные размеры 40 футов и объем около 40 м³. Специализированные суда оснащаются сфероцилиндрическими резервуарами объемом до 10 000 м³. Для сравнения, типичный объем автомобильной цистерны составляет 40–60 м³. Теплоприток морского судна составляет менее 0,2% в сутки за счет использования активного охлаждения парокомпрессионными установками, тогда как у автомобильных цистерн теплоприток составляет 0,5–1,5% от массы продукта в сутки.
Какие основные меры безопасности предусмотрены для предотвращения взрыва при утечке водорода?
Все транспортные средства комплектуются системами обнаружения водорода с детекторами в замкнутых пространствах (отсеки двигателя, кабина, район арматуры). При достижении порога 20% от нижнего концентрационного предела (диапазон взрываемости водорода в воздухе — от 4 до 75% по объему) автоматически активируется усиленная вентиляция и блокируется работа двигателя. Для сброса давления используются термостатические предохранительные клапаны, которые сбрасывают водород в специальный факельный ствол для безопасного сжигания.
