Активные климатические балки (чил-балки) вместо фанкойлов: бесшумное охлаждение с высокой энергоэффективностью
Системы кондиционирования воздуха в современных офисных зданиях, медицинских центрах и гостиницах перестают быть просто источником холода. Сегодня на первый план выходят комфорт, бесшумность и минимальное потребление энергии. Активные климатические балки (active chilled beams) представляют собой технологию, которая решает эти задачи принципиально иначе, чем традиционные фанкойлы. Понимание различий между этими двумя системами помогает проектировщикам и заказчикам делать осознанный выбор на этапе строительства или реконструкции.
Принцип работы активной климатической балки
Активная климатическая балка — это устройство, которое использует одновременно два физических принципа: конвекцию и индукцию. Корпус балки подключается к центральной системе подготовки воздуха (приточной установке) и к контуру с холодной водой (чиллеру). Первичный воздух подается в балку с высокой скоростью через специальные сопла. Этот воздух чистый, осушенный и охлажденный до заданной температуры.
Струя первичного воздуха создает зону пониженного давления внутри корпуса. Это явление заставляет воздух из помещения всасываться через теплообменник балки. Вторичный воздух, проходя через медные трубки с алюминиевыми ребрами, охлаждается или нагревается водой. Таким образом, система обрабатывает объем помещения без использования вентиляторов. Первичный воздух берет на себя функции вентиляции и удаления избыточной влаги, а водяной контур покрывает основную тепловую нагрузку.
Отличие от фанкойла: источник движения воздуха
Фанкойл (вентиляторный доводчик) — это устройство, в основе которого лежит принудительное перемещение воздуха. Вентилятор засасывает воздух из помещения, прогоняет его через теплообменник с холодной водой и выбрасывает обратно. Это создает постоянный воздушный поток, который может ощущаться как сквозняк.
Ключевое отличие чил-балки заключается в отсутствии движущихся механических частей внутри помещения. Воздух движется за счет разницы давлений, создаваемой первичной струей. Этот процесс называют индукцией. Фанкойл работает как активный нагнетатель, чил-балка работает как пассивный эжектор. Отсутствие вентилятора радикально меняет акустические характеристики и надежность системы.
Энергоэффективность: вода против электричества
Теплоемкость воды в 3400 раз выше теплоемкости воздуха при одинаковом объеме. Для передачи киловатта холода через водяной теплообменник требуется значительно меньше физических усилий, чем через воздушный. Фанкойл тратит электричество на вращение вентилятора, преодолевающего сопротивление теплообменника и решеток. Активная балка тратит энергию только на подготовку первичного воздуха в центральном кондиционере.
На практике это выглядит так: для отвода 1 кВт тепла фанкойл потребляет от 30 до 60 Вт электроэнергии на вентилятор. Активная балка для той же задачи потребляет энергии в 2–3 раза меньше, так как вентилятор отсутствует, а насосы водяного контура требуют меньше электричества, чем суммарная мощность десятка локальных вентиляторов. Кроме того, температура воды для балок может быть выше (+14°C — +16°C), чем для фанкойлов (+6°C — +8°C). Это позволяет чиллеру работать в более щадящем режиме и повышает общий COP (coefficient of performance) холодильной машины.
Бесшумность как ключевое преимущество
Уровень шума фанкойла определяется классом вентилятора и частотой вращения. Даже высококачественные модели на низких скоростях издают шум 25–30 дБ(A) за счет турбулентности воздуха и работы электромотора. В режиме высокой производительности этот показатель может достигать 40–45 дБ(A).
Активная климатическая балка не имеет электрического двигателя в зоне пребывания людей. Единственным источником шума является поток первичного воздуха, проходящий через сопла. При корректном расчете скорости на выходе из сопла (обычно не более 12–15 м/с) уровень звукового давления составляет 18–25 дБ(A). Это значение находится ниже порога слышимости для большинства людей в тихом помещении. Для медицинских палат, библиотек, переговорных комнат и оперных залов такая характеристика является критически важной.
Конструктивные особенности и монтаж

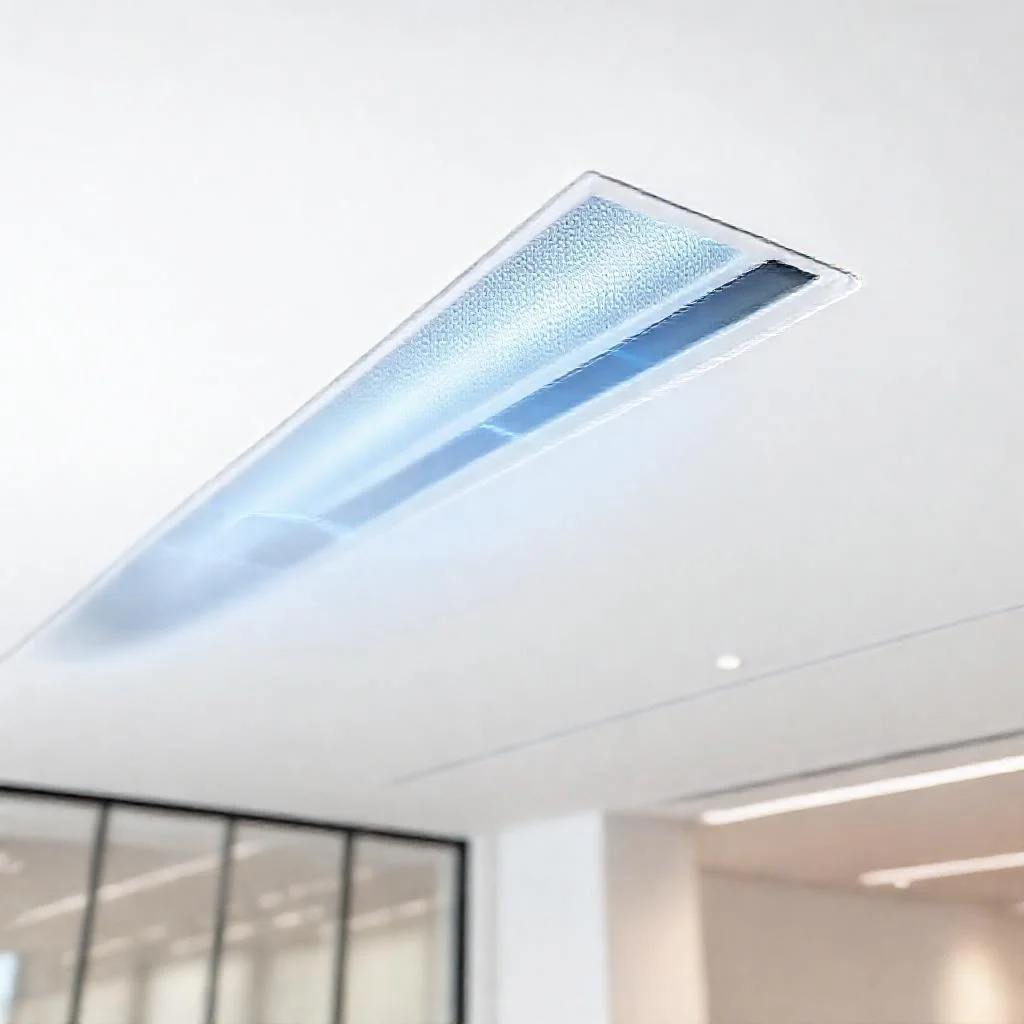

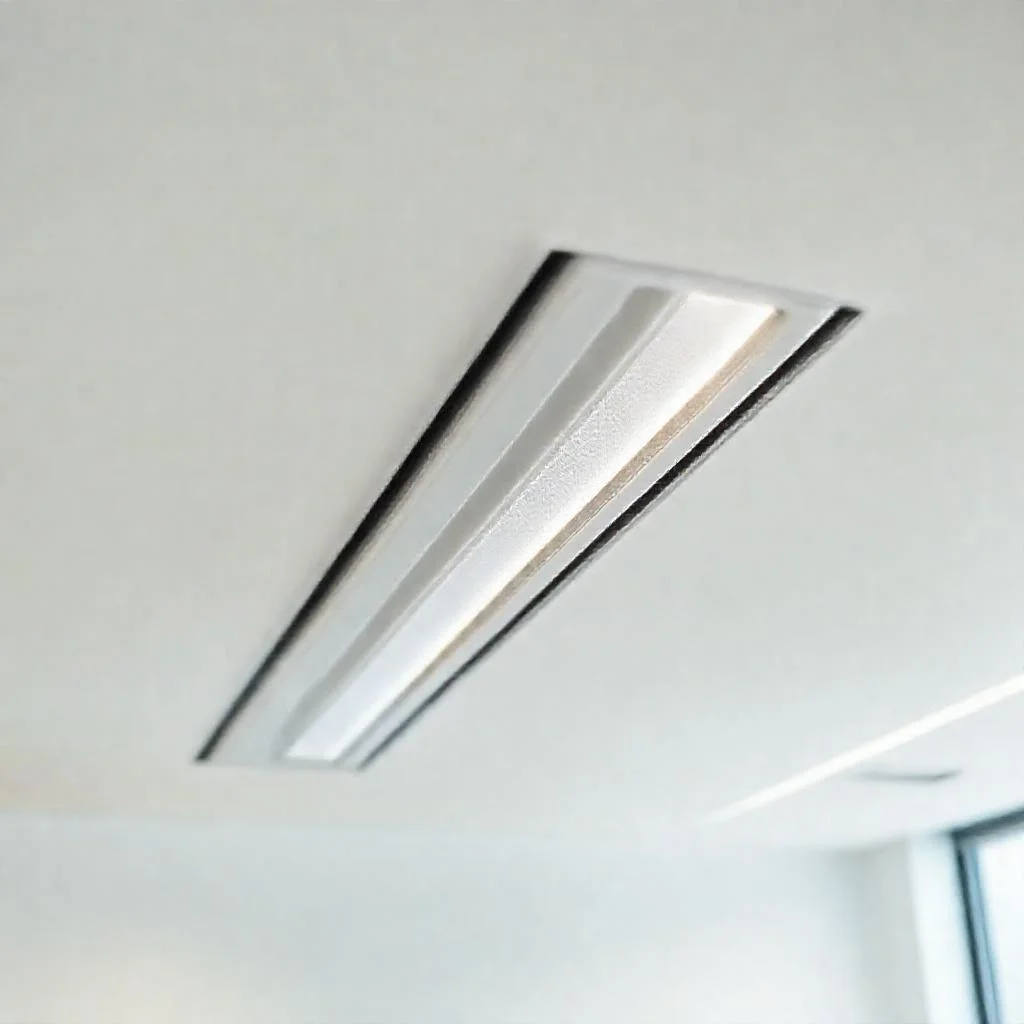

Балка представляет собой удлиненный корпус, встроенный в подшивной потолок или подвешенный открыто. Внутри корпуса расположены сопла для подачи первичного воздуха и водяной теплообменник. В зависимости от модели балка может иметь 2-трубное или 4-трубное подключение. Двухтрубная система работает только на охлаждение или на нагрев. Четырехтрубная позволяет одновременно или последовательно подавать горячую и холодную воду, что необходимо для зданий с переходным сезоном.
Монтаж активных балок требует более высокой квалификации, чем установка фанкойлов. Необходимо строго соблюсти герметичность воздушных каналов, правильно рассчитать длину магистрали первичного воздуха и обеспечить слив конденсата. В отличие от фанкойла, у балки нет поддона для сбора воды внутри корпуса. Конденсат образуется на теплообменнике, но при правильном расчете температуры воды (выше точки росы) выпадение влаги исключено. Это гигиеническое преимущество: в балках не развивается плесень и бактерии.
Сравнение производительности и зон покрытия
Холодопроизводительность активных балок варьируется в диапазоне от 500 до 4000 Вт на погонный метр. Типовая длина балки составляет 1,2–3,0 метра. Это означает, что одно устройство может обслуживать зону площадью 10–25 квадратных метров. Фанкойл той же мощности занимает больше места в помещении, выпирает из потолка и требует доступа для сервиса.
Балки эффективнее работают в помещениях с высокими потолками (от 2,7 м) и большим остеклением. Они обеспечивают лучшее перемешивание воздуха без сквозняков. Коэффициент эффективности использования воздуха (ADPI) у систем с активными балками выше, чем у фанкойлов, при одинаковых тепловых нагрузках. Это означает, что разница температур между полом и потолком минимальна, а комфорт для человека максимален.
Ограничения и зоны применения
Активные климатические балки имеют специфические ограничения. Они не предназначены для помещений с высоким влаговыделением — кухонь, бассейнов, прачечных. Если в комнате постоянно работает увлажнитель или стоит аквариум большого объема, балка может не справиться с осушением воздуха без выпадения конденсата.
Также балки требуют постоянной подачи первичного воздуха. Если центральная приточная установка остановлена, система перестает работать полностью. У фанкойла в такой ситуации можно включить местную рециркуляцию, хотя и без свежего воздуха.
Наилучшая область применения для чил-балок:
- Административные офисы открытого типа (open space).
- Переговорные комнаты и конференц-залы.
- Больничные палаты и операционные блоки.
- Гостиничные номера высокого класса.
- Музеи, библиотеки и выставочные залы.
- Учебные аудитории и лаборатории.
Экономическая эффективность и срок окупаемости
Стоимость одной активной балки вместе с монтажом выше, чем стоимость фанкойла аналогичной мощности. Разница может составлять 20–40 процентов. Однако при расчете полного цикла владения (Total Cost of Ownership) картина меняется. Экономия на электроэнергии, меньшие затраты на обслуживание (отсутствие замены фильтров на каждый прибор, чистка вентиляторов) и увеличенный срок службы делают балки выгоднее на горизонте 5–7 лет.
Проектные компании часто отдают предпочтение балкам в зданиях с высокими требованиями к LEED или BREEAM сертификации. Низкое энергопотребление и отсутствие хладагента в помещении приносят дополнительные баллы в системе «зеленого» строительства. Для владельца здания это не только престиж, но и прямая экономия на эксплуатации.
Распространенные мифы
Существует мнение, что активные балки сложны в настройке и требуют дорогой автоматики. Это не совсем верно. Современные системы управления балками работают на базе обычных термостатических клапанов и контроллеров. Установка датчиков присутствия и CO2 позволяет точно регулировать расход первичного воздуха без излишних затрат.
Другой миф — балки боятся перепадов давления в водяной системе. На практике гидравлический контур рассчитывается стандартными методами. Балки снабжаются балансировочными клапанами, которые позволяют выровнять расходы по этажам. Проблема гидравлической разбалансировки существует как у фанкойлов, так и у балок, и решается она одинаково — правильным проектом.
Вывод для проектировщика и заказчика
Выбор между активной климатической балкой и фанкойлом не является вопросом абсолютного превосходства. Каждая система занимает свою нишу. Фанкойл остается незаменимым там, где нужна высокая холодопроизводительность на единицу площади при пониженных потолках или где возможны частые перепланировки с переносом оборудования. Чил-балка — это решение для тех, кто ценит тишину, качество воздуха и долгосрочную экономию.
В зданиях с центральной приточной вентиляцией и высокими требованиями к комфорту применение активных климатических балок позволяет полностью реализовать принцип локального терморегулирования без шума и сквозняков. Современные гостиничные сети и медицинские учреждения все чаще включают эту технологию в свои корпоративные стандарты. Инженеру, работающему с HVAC, важно понимать не только устройство балок, но и законы физики, лежащие в основе их работы — индукцию, теплопередачу и аэродинамику. Именно знание этих принципов обеспечивает корректный расчет и безупречную эксплуатацию системы в течение десятков лет.
Сводная таблица данных
В таблице ниже представлено строгое сравнение ключевых характеристик, энергоэффективности и параметров работы активных климатических балок (чил-балок) и традиционных фанкойлов на основе данных из статьи. Все цифры и параметры точно соответствуют приведенному тексту.
| Параметр / Характеристика | Активная климатическая балка (чил-балка) | Фанкойл (вентиляторный доводчик) |
|---|---|---|
| Принцип движения воздуха | Индукция (пассивный эжектор) за счет разницы давлений, создаваемой первичной струей воздуха | Принудительное перемещение воздуха (активный нагнетатель) с помощью вентилятора |
| Потребление энергии для отвода 1 кВт тепла | В 2-3 раза меньше, чем у фанкойла | От 30 до 60 Вт электроэнергии на вентилятор |
| Температура воды (охлаждение) | +14°C — +16°C | +6°C — +8°C |
| Уровень шума (рабочий режим) | 18–25 дБ(A) (ниже порога слышимости для большинства людей) | 25–30 дБ(A) на низких скоростях; 40–45 дБ(A) в режиме высокой производительности |
| Источник шума | Только поток первичного воздуха через сопла (скорость не более 12-15 м/с) | Турбулентность воздуха, работа электромотора и вентилятора |
| Холодопроизводительность на погонный метр | От 500 до 4000 Вт | Не указана |
| Типовая длина устройства | 1,2–3,0 метра | Не указана |
| Площадь обслуживания одним устройством | 10–25 квадратных метров | Не указана |
| Наличие движущихся частей в помещении | Отсутствуют | Присутствует вентилятор (электромотор) |
| Тип подключения | 2-трубное или 4-трубное | Не указано |
| Теплоемкость теплоносителя (сравнение) | Теплоемкость воды в 3400 раз выше теплоемкости воздуха при одинаковом объеме. | |
| Разница в стоимости оборудования и монтажа | Выше на 20–40 процентов по сравнению с фанкойлом аналогичной мощности | Базовая стоимость |
| Горизонт окупаемости (Total Cost of Ownership) | Выгоднее на горизонте 5–7 лет за счет экономии электроэнергии и обслуживания | Меньший начальный срок окупаемости, но более высокие затраты на эксплуатацию |
| Рекомендуемая высота потолков | От 2,7 м | Не указано (эффективен при пониженных потолках) |
| Влияние на сертификацию «зеленого» строительства | Приносит дополнительные баллы LEED или BREEAM | Не указано |
Частые вопросы по теме (FAQ)
В чем принципиальное отличие активной климатической балки от фанкойла с точки зрения источника движения воздуха?
Ключевое отличие заключается в отсутствии в чил-балке движущихся механических частей (вентилятора) внутри помещения. В балке воздух движется за счет разницы давлений, создаваемой струей первичного воздуха (индукция), то есть работает как пассивный эжектор. Фанкойл же использует вентилятор для принудительного нагнетания воздуха, что создает постоянный поток и может вызывать сквозняки.
Почему активные климатические балки значительно тише фанкойлов? Какие уровни шума они обеспечивают?
Бесшумность достигается за счет отсутствия в зоне пребывания людей электрического двигателя и вентилятора. Единственным источником шума у балки является поток первичного воздуха через сопла. При корректном расчете скорости на выходе из сопла (обычно не более 12–15 м/с) уровень звукового давления у активной балки составляет 18–25 дБ(A), что находится ниже порога слышимости для большинства людей. Для сравнения, фанкойл на низких скоростях издает шум 25–30 дБ(A), а в режиме высокой производительности — до 40–45 дБ(A).
За счет чего достигается высокая энергоэффективность чил-балок по сравнению с фанкойлами?
Основной фактор — отсутствие двигателя вентилятора. Фанкойл тратит от 30 до 60 Вт электроэнергии на отвод 1 кВт тепла. Активная балка потребляет энергии в 2-3 раза меньше, так как насосы водяного контура требуют меньше электричества, чем суммарная мощность десятка локальных вентиляторов. Кроме того, температура воды для балок может быть выше (+14°C — +16°C) по сравнению с фанкойлами (+6°C — +8°C). Это позволяет чиллеру работать в более щадящем режиме с более высоким COP (коэффициентом эффективности).
Каковы основные эксплуатационные ограничения для применения активных климатических балок?
Активные балки не предназначены для помещений с высоким влаговыделением (кухни, бассейны, прачечные), так как они могут не справиться с осушением воздуха без выпадения конденсата. Также они требуют постоянной подачи первичного воздуха: если центральная приточная установка остановлена, система перестает работать полностью (в отличие от фанкойла, который может включить местную рециркуляцию, хоть и без свежего воздуха).
Насколько сложен монтаж балок по сравнению с фанкойлами и как решается проблема образования конденсата?
Монтаж активных балок требует более высокой квалификации, чем установка фанкойлов. Необходимо строго соблюсти герметичность воздушных каналов и правильно рассчитать длину магистрали первичного воздуха. В отличие от фанкойла, у балки нет поддона для сбора воды внутри корпуса. При правильном расчете температуры воды (выше точки росы) выпадение влаги на теплообменнике исключено, что является гигиеническим преимуществом, так как в балках не развивается плесень и бактерии.
