Почему стеклянные изоляторы ПС-70 лучше фарфоровых и как по ним визуально определяют пробой
В электроэнергетике выбор изолятора для воздушных линий электропередачи (ВЛ) напряжением 35 кВ, 110 кВ и выше — это вопрос безопасности и экономики. Долгие десятилетия для подвесных гирлянд применяли только фарфор. Однако с середины 1970-х годов в СССР началось массовое внедрение стеклянных изоляторов типа ПС-70. К моменту распада Союза они вытеснили фарфоровые аналоги почти на 80% вновь строящихся линий. Эксплуатация доказала: замена фарфора на закаленное стекло снижает аварийность и сокращает время ремонтных работ.
Изолятор ПС-70 — это подвесной тарельчатый изолятор (буква «П» в маркировке) из стекла (буква «С»), рассчитанный на разрушающую механическую нагрузку не менее 70 кН (килоньютонов), что в старой системе классификации соответствует примерно 7 тоннам. Цифра «70» указывает именно на усилие, а не на напряжение. Гнездо в головке изолятора выполнено под простую «замкнутую» конструкцию серьга-ухо и стандартную коническую шейку.
Ключевые преимущества стеклянного ПС-70 перед фарфором: технический разбор
Дефекты видны невооруженным глазом
Фарфоровый изолятор может иметь скрытый внутренний дефект — микротрещину или раковину, возникшую при обжиге или транспортировке. Этот дефект не виден до тех пор, пока через него не пробьет электрическая дуга. При этом внешне фарфор остается целым. Линейный обходчик трассы не может сразу выявить такой изолятор. Стеклянный изолятор ПС-70 ведет себя иначе. Закаленное стекло находится в напряженном состоянии. Как только происходит сквозной пробой (электрический прокол стекла), внутренние напряжения разрушают элемент мгновенно. Тарелка разлетается на мелкие куски, а оставшаяся часть — головка с арматурой — четко видна на гирлянде. Обходчик видит пустой «стакан» (реже — отсутствие части диска) без дополнительных приборов. Это свойство называется саморазрушением при пробое.
Нулевой следящий ток и высокая поверхностная прочность
Фарфор, особенно загрязненный или отсыревший, имеет склонность к образованию проводящего пути — трекинга. Стекло является более однородным аморфным материалом. Оно практически не впитывает влагу и не образует поверхностных микротрещин, которые становятся каналами для утечки тока. Термические удары (например, ледяной дождь после нагрева током утечки) стеклянный изолятор переносит лучше. ПС-70 не подвержен старению диэлектрика в объеме — его электрическая прочность не снижается со временем. Фарфор может терять изоляционные свойства из-за гидратации и кристаллизации примесей.
Технологичность производства и контроль качества
Производство закаленного стекла для ПС-70 проще и дешевле, чем изготовление высоковольтного фарфора. Фарфор требует тщательного перемешивания сырья (глина, кварц, пегматит), сложной формовки, длительного процесса сушки и многоступенчатого обжига при температурах свыше 1300°C. Брак на стадии обжига может достигать 20-30%. Стекло плавится, формуется в отливке и затем подвергается термоупрочнению (закалке) на воздухе. Это позволяет получить мелкозернистую — однородную структуру с высокой механической прочностью на сжатие. Качество каждой партии стекла проверяется оптическими методами и на электрическом пробое контрольным напряжением. Стекло гарантирует отсутствие внутренних раковин, которые почти невозможно выявить в фарфоре без рентгена.
Механическая надежность — без сюрпризов
Разрушающая нагрузка ПС-70 составляет не менее 70 кН. Но запас прочности у стекла выше. Даже при случайном ударе молнии или резком механическом рывке (например, при набросе троса на провод) стеклянная тарелка разрушается мгновенно, сбрасывая лишний вес, и оставляет электрически прочную часть — головку с шапкой и стержнем. Фарфор может дать незаметную трещину, которая начнет расти под нагрузкой — вибрации от ветра и веса провода. Такой изолятор однажды разрушится без предупреждения, что приведет к падению провода и аварийному отключению. ПС-70 разрушается только в случае превышения механического предела или электрической дуги, но его «смерть» всегда очевидна.
Устойчивость к перепадам температур и климату
Фарфор и стекло по-разному реагируют на циклическое замерзание-оттаивание. Пористый черепок фарфора может треснуть из-за расширения воды в микропорах. Стекло ПС-70, не имеющее пор, не боится этого эффекта. Коэффициент линейного расширения закаленного стекла подобран так, чтобы при резком нагреве (например, дугой короткого замыкания) оно не лопалось от термического удара мгновенно. В реальности стеклянная тарелка может выдержать несколько секунд прямого воздействия дуги, прежде чем разрушится, в то время как фарфор часто растрескивается при первом же резком перепаде температуры.
Реальные недостатки стеклянных изоляторов ПС-70
Объективный анализ требует указать и минусы. Первый — сам процесс разрушения. Если стеклянный изолятор взрывается при пробое, осколки сыплются на землю. Под линией, проходящей над дорогой или полем, это может создать риск для проходящих людей, техники или скота. Осколки могут быть острыми. Фарфор, напротив, часто остается висеть как целая конструкция, не представляя угрозы падения стекла. Второй недостаток — вес. ПС-70 весит около 3,2-3,6 кг, что несколько больше, чем у аналогичного фарфорового изолятора (около 2,8-3,2 кг). Однако это отличие не является критичным для поддержки гирлянд на металлических опорах. Третий момент — чувствительность к ударным нагрузкам по центру тарелки. При транспортировке неаккуратное обращение может привести к образованию микротрещин, хотя закалка делает стекло устойчивым к обычным ударам. Фарфор боится любого удара, но не всегда раскалывается сразу.
Методы визуального определения пробоя стеклянного изолятора ПС-70
Понимание того, как выявить поврежденный изолятор, критически важно для персонала, обслуживающего ВЛ. Описанные ниже признаки применимы для осмотра с земли и с вышки.
Саморазрушение тарелки — главный признак
При пробое изолятора ПС-70 стеклянная часть полностью или частично исчезает. Наблюдатель видит на гирлянде:
- Пустую шапку из оцинкованного чугуна с остатками стекла внутри.
- Торчащий из шапки стальной стержень с коническим расширением — так называемый «карман».
- Характерные кусочки стекла, свисающие на стержне, если разрушение произошло не полностью.
- Темное (часто коричневое или черное) пятно на оставшейся части стекла от электрической дуги.
Признак однозначный — если тарелки нет, а шапка на месте, изолятор пробит. Исключение — механическое повреждение всего изолятора ударами, но это редкость.

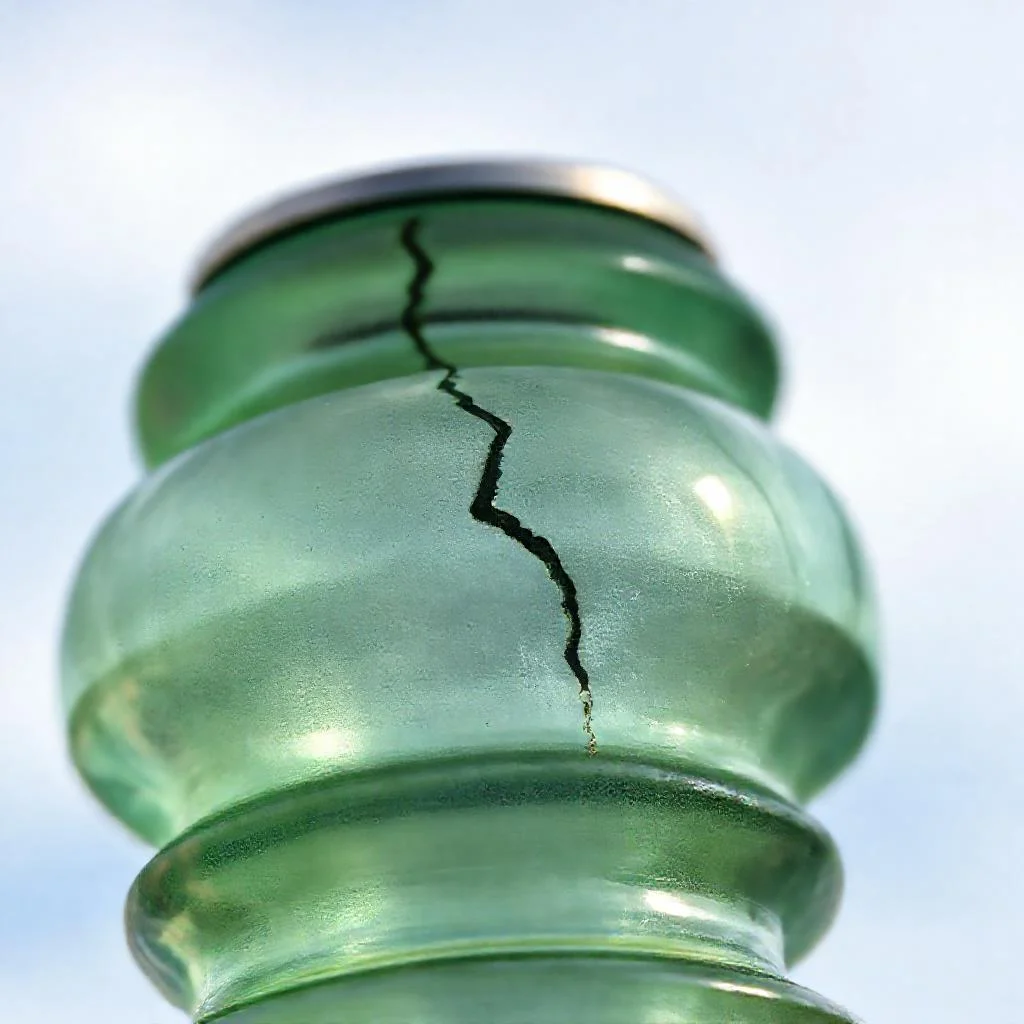

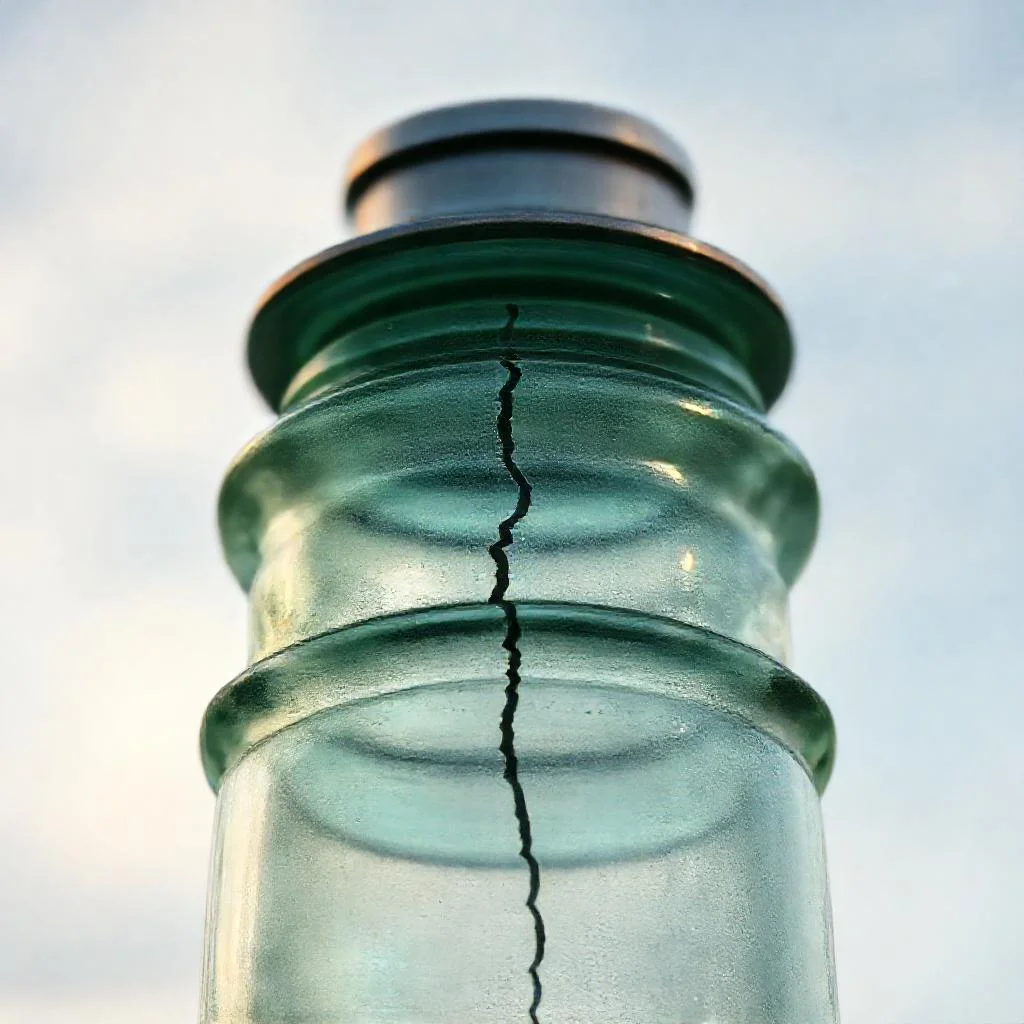

Наличие трещин на поверхности тарелки
Не каждый пробой приводит к полному разрушению. Иногда дуга высокой мощности (кратковременная) не успевает вызвать взрыв, но повреждает стекло. На поверхности появляются звездообразные или радиальные трещины. Одно важное отличие от фарфора: трещина на стекле ПС-70 почти всегда означает необратимую потерю изоляционных свойств. Даже если изолятор не разрушен, такой элемент подлежит замене. При осмотре с биноклем трещина на стекле четко определяется благодаря зеркальному отражению — линия трещины преломляет свет и видна светлой чертой.
Изменение цвета стекла
Градуированное стекло ПС-70 (которое применяется на новых линиях) имеет зеленоватый или голубоватый оттенок, что улучшает видимость на фоне неба. При пробое или длительном воздействии короны цвет может измениться:
- Появление мутных или матовых участков — следствие эрозии поверхности под действием короны.
- Коричневый или черный нагар в месте контакта дуги.
- Пожелтение или помутнение по краю тарелки — признак старения материала или микроразрядов.
Любое изменение цвета, не являющееся простым загрязнением, — повод пристально осмотреть изолятор. Для точной диагностики требуется подойти вплотную или использовать телескопическую штангу, но визуально это заметно с земли.
Наличие грязи или копоти на гирлянде
Пробой изолятора всегда сопровождается выделением большого количества тепла и газов. От дуги образуется сажа, которая вылетает из зоны разряда. На соседних изоляторах и на арматуре (серьги, ушки) может быть заметен черный сажистый налет. Этот налет не смывается дождем, в отличие от пыли. Если гирлянда в целом чистая, а на двух-трех элементах есть темные полосы или пятна — это признак недавнего пробоя или перекрытия. Также на металлической арматуре при пробое образуются подгорания — оплавления или окалины.
Нарушение геометрии гирлянды
Если изолятор разрушен, гирлянда провисает неравномерно. Промежуток между целыми элементами увеличивается. Визуально гирлянда выглядит «рваной» — одна тарелка отсутствует, а соседние смещены под углом. Иногда стекло не полностью отслаивается, а остается в виде осколков, зажатых в шапке. В таком случае форма гирлянды может быть близкой к нормальной, но при осмотре сбоку виден выступ осколка.
Поведение при гололеде и снеге
На пробитом изоляторе лед и снег тают быстрее. Это связано с тем, что через уцелевшую часть стекла и через арматуру протекает небольшой ток утечки, который разогревает поверхность. Если при минусовой температуре на одном изоляторе нет льда, а на соседних он есть — это один из самых ранних визуальных признаков дефекта, который опытный персонал замечает в морозные дни. Данный метод работает только в условиях обледенения.
Почему визуальный контроль для ПС-70 эффективнее, чем для фарфора
Главная причина — физика разрушения. Фарфоровый изолятор при пробое может сохранять целостность и даже продолжать работать в течение некоторого времени, пока трещина не разрастется. Найти его без специальных детекторов (например, ультразвуковых или инфракрасных) — задача, сродни поиску иголки в стоге сена. Стекло дает однозначную реакцию. Линейный персонал, владеющий описанными признаками, может за один обход визуально браковать поврежденные элементы.
Сравнение: фарфоровый изолятор ПФ-70 и стеклянный ПС-70
Для наглядности приведем сравнительную характеристику двух изоляторов одинакового класса напряжения (обычно 10-110 кВ в гирлянде, но один элемент рассчитан на ~10-15 кВ):
- Материал: Фарфор (ПФ-70) — керамика; Стекло (ПС-70) — закаленное стекло.
- Контроль пробоя: Фарфор — инструментальный (дефектоскопы); Стекло — визуальный.
- Устойчивость к загрязнениям: Фарфор — склонен к трекингу; Стекло — устойчиво.
- Старение диэлектрика: Фарфор — со временем теряет изоляционные свойства; Стекло — стабильно.
- Механическая прочность на разрыв: У фарфора — 70 кН; у стекла — 70 кН при закалке.
- Термостойкость: Фарфор — резкие перепады могут разрушить; Стекло — выдерживает лучше.
Применение в реальных линиях
Стеклянные изоляторы ПС-70 являются стандартом для большинства линий напряжением 35–330 кВ республик бывшего СССР. Используются они и в некоторых проектах стран Ближнего Востока, Восточной Европы и Африки. Компании-производители (Южноуральский арматурно-изоляторный завод, китайские заводы, например, Shenma) выпускают их миллионами штук в год. Типовые гирлянды для ВЛ-110 кВ собирают из 6-7 штук ПС-70, для ВЛ-220 кВ — из 10-12 штук, для ВЛ-330 кВ — из 18-20 штук. В гирляндах поддерживающего типа ПС-70 работают совместно с такелажными деталями.
Итог: когда ПС-70 объективно лучше
Выбор между фарфором и стеклом в пользу стекла оправдан для линий, проходящих по легкодоступной местности, где возможен регулярный визуальный осмотр с земли. Если линия проводится над автомобильными трассами, жилыми массивами или водоемами, преимущества саморазрушения (быстрое обнаружение) перевешивают риск осколков. Фарфор может сохранить целостность, но угроза внезапного обрыва провода из-за скрытой трещины делает такой изолятор менее предсказуемым. В условиях агрессивного промышленного загрязнения (солевые туманы, химические выбросы) стекло также выигрывает за счет негигроскопичности поверхности.
Сводная таблица данных
В таблице ниже приведено строгое сравнение характеристик стеклянного изолятора ПС-70 и фарфорового аналога ПФ-70, а также ключевые визуальные признаки пробоя стеклянного изолятора. Все данные основаны исключительно на тексте статьи.
| Параметр / Характеристика | Стеклянный изолятор ПС-70 | Фарфоровый изолятор ПФ-70 |
|---|---|---|
| Материал | Закаленное стекло | Керамика (фарфор) |
| Разрушающая механическая нагрузка | Не менее 70 кН (≈7 тонн) | 70 кН |
| Контроль пробоя | Визуальный (саморазрушение при пробое) | Инструментальный (дефектоскопы) |
| Устойчивость к загрязнениям | Устойчиво (не впитывает влагу, однородный аморфный материал) | Склонен к трекингу (образованию проводящего пути) |
| Старение диэлектрика | Стабильно (электрическая прочность не снижается со временем) | Со временем теряет изоляционные свойства (гидратация, кристаллизация примесей) |
| Термостойкость | Выдерживает лучше (резкие перепады, термические удары) | Резкие перепады могут разрушить |
| Вес | Около 3,2–3,6 кг | Около 2,8–3,2 кг |
| Тип разрушения при пробое | Саморазрушение: тарелка разлетается на мелкие куски, головка с арматурой остается (видна пустая шапка, стальной стержень) | Часто остается целым, скрытые трещины не видны |
| Визуальный признак пробоя (основной) | Отсутствие тарелки — пустая шапка с остатками стекла, торчащий стержень («карман») | Не определяется визуально без специальных приборов |
| Визуальный признак пробоя (трещины) | Звездообразные или радиальные трещины на поверхности стекла (видны как светлая черта из-за преломления света) | Микротрещины не видны невооруженным глазом |
| Визуальный признак пробоя (изменение цвета) | Мутные/матовые участки (эрозия от короны), коричневый/черный нагар от дуги, пожелтение или помутнение по краю | Не указано |
| Визуальный признак пробоя (наличие грязи/копоти) | Черный сажистый налет на соседних изоляторах и арматуре (не смывается дождем), подгорания или оплавления на металле | Не указано |
| Визуальный признак пробоя (геометрия гирлянды) | Гирлянда выглядит «рваной» — увеличенный промежуток, смещение соседних элементов, выступ осколков | Не указано |
| Визуальный признак пробоя (поведение при гололеде) | На пробитом изоляторе лед и снег тают быстрее (из-за тока утечки) | Не указано |
Частые вопросы по теме (FAQ)
Почему пробой стеклянного изолятора ПС-70 виден сразу, а фарфорового — нет?
Дело в физике процесса. Закаленное стекло ПС-70 находится в напряженном состоянии. При сквозном пробое (электрическом проколе стекла) внутренние напряжения мгновенно разрушают элемент — тарелка разлетается на мелкие куски. Обходчик видит пустой «стакан» (головку с арматурой) без приборов. Фарфоровый изолятор может иметь скрытый внутренний дефект (микротрещину или раковину), который не виден до пробоя. При пробое фарфор часто остается внешне целым, и его невозможно выявить без специальных детекторов (ультразвуковых или инфракрасных).
Какие конкретные визуальные признаки указывают на пробой ПС-70?
Основные признаки: 1) Саморазрушение тарелки — на гирлянде видна пустая шапка из оцинкованного чугуна с торчащим стальным стержнем; 2) Наличие трещин — звездообразные или радиальные трещины на стекле (видны как светлая черта из-за преломления света); 3) Изменение цвета — темное (коричневое или черное) пятно от дуги, мутные или матовые участки от эрозии короной; 4) Сажа и копоть — черный сажистый налет на соседних изоляторах и арматуре, не смываемый дождем; 5) Нарушение геометрии гирлянды — неравномерное провисание, «рваный» вид из-за отсутствия тарелки.
Правда ли, что стеклянный изолятор ПС-70 надежнее фарфорового в плане старения?
Да. Стекло является более однородным аморфным материалом, оно практически не впитывает влагу и не образует поверхностных микротрещин, которые становятся каналами для утечки тока. ПС-70 не подвержен старению диэлектрика в объеме — его электрическая прочность не снижается со временем. Фарфор, напротив, может терять изоляционные свойства из-за гидратации и кристаллизации примесей, а также склонен к образованию проводящего пути — трекинга, особенно при загрязнении или отсыревании.
Опасны ли осколки стекла при разрушении ПС-70?
Да, это один из реальных недостатков. Если стеклянный изолятор взрывается при пробое, осколки сыплются на землю. Под линией, проходящей над дорогой или полем, это может создать риск для проходящих людей, техники или скота, так как осколки могут быть острыми. Фарфор, напротив, часто остается висеть как целая конструкция, не представляя угрозы падения стекла.
Можно ли определить пробой ПС-70 по поведению льда зимой?
Да, это один из самых ранних визуальных признаков в условиях обледенения. На пробитом изоляторе лед и снег тают быстрее, чем на соседних. Это связано с тем, что через уцелевшую часть стекла и арматуру протекает небольшой ток утечки, который разогревает поверхность. Если при минусовой температуре на одном изоляторе нет льда, а на соседних он есть — это указывает на дефект.
