Питание электрокотла от солнечных батарей: технический анализ и практическая реализация

Использование солнечной энергии для отопления дома перестало быть футуристической концепцией. Современный рынок предлагает реальные решения для питания электрокотла от фотоэлектрических панелей. Однако эта задача требует строгого инженерного подхода, учета физических законов и правильного подбора компонентов. Разберем ключевые аспекты системы, от расчета мощности до схемотехники подключения.

Фундаментальное ограничение: инерция генерации и потребления

Электрокотел является мощным нагрузочным устройством с высоким потреблением тока. Стандартная мощность отопительных агрегатов варьируется от 6 до 24 кВт. Солнечная панель генерирует электроэнергию только в светлое время суток. Максимальная выработка приходится на период с 10:00 до 16:00. Зимой, когда потребность в отоплении максимальна, продолжительность солнечного дня сокращается до 5–6 часов, а интенсивность излучения падает в 2–3 раза относительно летних показателей. Это создает главное противоречие: пик генерации не совпадает с пиком теплопотерь здания.

Прямое подключение солнечных панелей к ТЭНам котла без буферного звена (аккумулятора или сетевого инвертора) технически нецелесообразно. Фотоэлектрические модули выдают нестабильное напряжение, которое зависит от освещенности и температуры. Электрокотел требует стабильного синусоидального напряжения 220 В или 380 В (для трехфазных моделей). Падение напряжения даже на 10–15% приводит к снижению тепловой мощности, а работа ТЭНов в нерасчетном режиме сокращает их ресурс.

Типовая архитектура системы: сетевой гибрид

Наиболее работоспособная схема для питания электрокотла от солнечных батарей — гибридная система с инвертором и аккумуляторным банком. Она состоит из четырех ключевых элементов.

• Фотоэлектрические модули (панели). Кремниевые монокристаллические панели с КПД 20–23% обеспечивают максимальную удельную выработку. Для котла мощностью 9 кВт требуется массив панелей общей пиковой мощностью не менее 12–15 кВт (с учетом потерь в инверторе и аккумуляторах).
• Гибридный инвертор (контроллер-инвертор). Устройство объединяет функции MPPT-контроллера заряда, сетевого и автономного инвертора. Критически важна поддержка режима приоритета солнечной энергии и возможность подмеса сети при недостатке генерации.
• Аккумуляторные батареи (АКБ). Литий-железо-фосфатные (LiFePO4) батареи емкостью 10–20 кВт·ч обеспечивают буферизацию избытков дневной генерации и питание котла в ночное время. Свинцово-кислотные АКБ не рекомендуются из-за низкого числа циклов и падения емкости при высоких токах нагрузки.
• Буферная емкость (тепловой аккумулятор). Обязательный элемент для систем с электрокотлом. Бак объемом 500–1000 литров накапливает горячую воду и позволяет распределять тепловую нагрузку во времени. Это снижает частоту включения ТЭНов и сглаживает пики потребления.

Расчет мощности солнечной станции под отопление

Для корректного проектирования необходимо исходить из среднесуточного потребления энергии на отопление. В центральной полосе России удельные теплопотери для хорошо утепленного дома составляют 50–80 Вт/м². Для площади 100 м² это 5–8 кВт·ч тепла в час. За 24 часа потребуется 120–192 кВт·ч. Солнечная генерация зимой в средней полосе составляет около 1,5–2,5 кВт·ч с 1 кВт установленной мощности. Для покрытия 50% суточной потребности (зимой полное покрытие нереально) требуется 40–60 кВт·ч, что соответствует установленной мощности солнечных панелей 20–30 кВт.

Практический расчет выглядит так. Если электрокотел мощностью 9 кВт работает 8 часов в сутки (ночной режим с теплоаккумулятором), суточное потребление составляет 72 кВт·ч. Для генерации 30 кВт·ч зимой (42% от потребления) потребуется массив панелей мощностью около 18 кВт. Занимаемая площадь на крыше составит примерно 90–100 м². Это технически реализуемо для коттеджа с достаточной площадью кровли.

Выбор инвертора: ключевой параметр — мощность и топология

Гибридный инвертор подбирается по двум критериям. Первый — номинальная мощность на выходе, которая должна быть не меньше мощности котла с запасом 20%. Для котла 9 кВт выбирают инвертор на 11–12 кВт. Второй — поддержка параллельной работы с сетью (режим on-grid с аккумуляторами). Это позволяет использовать дешевый ночной тариф для зарядки АКБ, а днем отдавать избытки солнечной энергии в общую сеть по «зеленому» тарифу.

Важно учитывать пусковые токи. Циркуляционный насос и автоматика котла при запуске потребляют ток, превышающий номинальный в 3–5 раз. Инвертор должен выдерживать кратковременную перегрузку (обычно 2–3 секунды) до 150% от номинальной мощности. В характеристиках ищут параметр «пиковая мощность» (surge power). Для котла 9 кВт пиковая мощность инвертора должна быть не менее 18 кВт.

Аккумуляторный банк: емкость и тип

Емкость аккумуляторов рассчитывается исходя из периода автономной работы. Если требуется обеспечить питание котла на 6 часов ночного времени при работе на 30% мощности (режим поддержания температуры), то энергия, запасенная в АКБ, составит: 9 кВт × 0,3 × 6 ч = 16,2 кВт·ч. С учетом глубины разряда LiFePO4-батарей (80–90%) номинальная емкость банка должна быть не менее 20 кВт·ч.

Напряжение батарейного банка (48 В или 51,2 В) является стандартом для гибридных инверторов мощностью до 12 кВт. Сборка из параллельных блоков LiFePO4 емкостью 5 кВт·ч каждый (например, четыре блока по 5 кВт·ч) даст необходимые 20 кВт·ч при рабочем напряжении 48–51 В. Рекомендуется использовать АКБ с встроенной BMS (системой управления батареей) и возможностью последовательного/параллельного соединения без дополнительной настройки.

Схема подключения: пошаговый алгоритм

Сборка системы выполняется в строгой последовательности. Отклонение от порядка может привести к выходу из строя контроллера или инвертора.

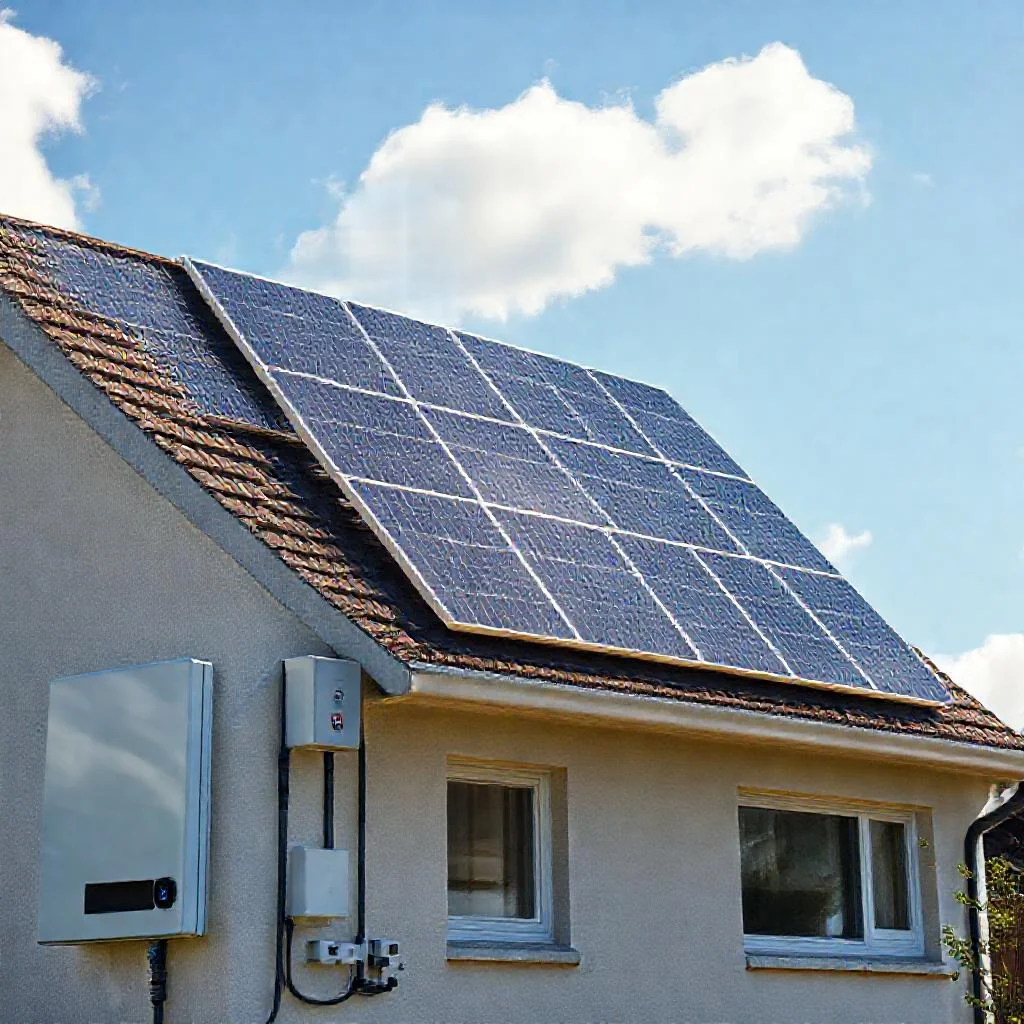

• Монтаж солнечных панелей на крыше или наземной конструкции с соблюдением угла наклона (для зимней оптимальной выработки угол равен широте местности плюс 10–15 градусов).
• Прокладка кабеля от панелей к гибридному инвертору. Сечение кабеля рассчитывается по току короткого замыкания панелей. Для массива 18 кВт (ток 40–50 А) требуется медный кабель сечением 16–25 мм².
• Подключение аккумуляторного банка к инвертору. Строго соблюдать полярность и момент затяжки клемм (рекомендованный производителем — 20–25 Н·м для медных шин).
• Подключение инвертора к домашнему электрощиту через автоматический выключатель. Номинальный ток автомата рассчитывается по формуле: I = P / (U × √3 × cos φ) для трехфазных систем. Для однофазного инвертора 12 кВт автомат должен быть на 63 А.
• Подключение электрокотла через отдельный автомат к выходу инвертора (выход «Load»).
• Настройка приоритетов в меню инвертора: сначала solar, затем battery, затем grid. Установка времени работы от АКБ (обычно с 22:00 до 08:00).

Режимы работы системы в течение суток

Днем при достаточной солнечной активности инвертор преобразует энергию панелей в переменный ток для питания котла. Избыток направляется на заряд АКБ. Если генерация превышает потребление, лишняя энергия (при наличии сетевого подключения) может передаваться в центральную сеть. В пасмурные дни инвертор автоматически подмешивает сетевое напряжение (до 100% мощности), чтобы гарантировать работу котла. Ночью система работает от аккумуляторов. Когда напряжение на батареях падает до порога отключения (обычно 42–44 В для 48-вольтовой системы), инвертор переключается на сеть, предотвращая глубокий разряд.

Для двухтарифных счетчиков реализуется стратегия «ночной заряд». В часы дешевой электроэнергии (с 23:00 до 07:00) АКБ заряжаются от сети. Днем, в период пиковых тарифов, система питает котел от солнечных панелей и батарей. Это дает экономию до 40–50% на оплате электроэнергии в переходные сезоны (весна, осень), когда отопление еще нужно, а солнце активно.

Тепловой аккумулятор как обязательный элемент

Без буферной емкости система становится неэффективной из-за высокой инерционности. Электрокотел работает циклически: ТЭНы включаются по команде термостата, когда температура теплоносителя падает ниже уставки. Если в этот момент солнечная генерация отсутствует (облако, вечер), система вынуждена брать энергию из аккумулятора или сети. Тепловой аккумулятор сглаживает эти колебания. Объем бака рассчитывается из расчета 50–70 литров на 1 кВт мощности котла. Для котла 9 кВт оптимальный объем — 500–600 литров. Заряженный бак (температура 80–90 °C) способен отдавать тепло в течение 4–6 часов без включения котла. Это позволяет заряжать теплоаккумулятор днем от солнечной энергии и использовать накопленное тепло ночью, минимизируя потребление из АКБ.

Бюджет и окупаемость: реалистичная оценка

Стоимость системы для котла мощностью 9 кВт с полной автономией (солнечные панели 18 кВт, инвертор 12 кВт, аккумуляторы 20 кВт·ч, теплоаккумулятор 500 л) составляет 1,2–1,8 млн рублей (в ценах 2024 года). Срок окупаемости зависит от тарифов и региона. В средней полосе при стоимости электроэнергии 5–6 руб./кВт·ч и годовой экономии 30–40 тыс. рублей (за счет замещения дорогих дневных тарифов и продажи излишков по «зеленому» тарифу) окупаемость наступает через 15–20 лет. Срок службы панелей (25–30 лет) и LiFePO4-батарей (10–15 лет) позволяет эксплуатировать систему в течение этого периода, однако для полного возврата инвестиций необходима государственная субсидия или льготный тариф на продажу электроэнергии.

Практические ограничения для разных типов котлов

Электродные и индукционные котлы предъявляют более жесткие требования к качеству питающего напряжения. Индукционные модели чувствительны к гармоническим искажениям (THD). Гибридные инверторы высокого класса (например, Deye, Sol-Ark) выдают чистую синусоиду с THD менее 3%, что приемлемо для всех типов котлов. Дешевые инверторы (с модифицированной синусоидой) использовать категорически нельзя — это приведет к перегреву обмоток циркуляционного насоса и сбоям электронной платы управления котлом.

Для открытых систем отопления (с расширительным баком контактного типа) требуется гальваническая развязка. Инвертор должен иметь изолированный выход (трансформаторный тип) или система заземления должна соответствовать требованиям ПУЭ для автономных электроустановок. Нарушение этого правила создает риск коррозии алюминиевых радиаторов и труб из-за блуждающих токов.

Выводы и рекомендации

Питание электрокотла от солнечных батарей — технически реализуемая задача, но не универсальное решение. Полная автономия требует значительных финансовых вложений и большой площади для размещения панелей. Оптимальная стратегия для большинства домовладельцев — гибридная система, которая замещает 40–60% годового потребления электроэнергии на отопление. Основной драйвер экономии — не столько бесплатная солнечная энергия, сколько возможность исключить пиковые дневные тарифы и использовать ночную дешевую энергию для зарядки аккумуляторов через буфер. При проектировании обязательно обращаться к актуальным нормативам (СП 31-110-2003, ПУЭ-7) и выполнять расчет с помощью специализированного ПО (HOMER, PVsyst) для конкретных климатических данных региона. Только такой подход гарантирует безопасную и эффективную работу системы в течение всего срока службы оборудования.

Сводная таблица данных

В таблице ниже представлены ключевые технические параметры, расчетные характеристики и классификация компонентов системы питания электрокотла от солнечных батарей, строго соответствующие данным из приведенного выше анализа. Все значения (мощности, емкости, объемы, цены и допуски) взяты исключительно из текста статьи.

Компонент / Параметр	Характеристика / Значение	Примечание / Расчет (из статьи)
Мощность электрокотла (пример)	9 кВт	Базовая мощность для расчета системы
Мощность массива солнечных панелей (для котла 9 кВт)	12–15 кВт (с учетом потерь) / 18 кВт (практический расчет)	12-15 кВт — минимальная оценка; 18 кВт — для генерации 30 кВт·ч зимой
КПД солнечных панелей (монокристалл)	20–23%	Рекомендуемый тип панелей
Суточное потребление котла 9 кВт (8 ч работы)	72 кВт·ч	9 кВт × 8 ч = 72 кВт·ч
Зимняя солнечная генерация (средняя полоса РФ)	1,5–2,5 кВт·ч с 1 кВт установленной мощности	Для расчета необходимой мощности панелей
Требуемая генерация для покрытия 42% потребления (зима)	30 кВт·ч	При массиве 18 кВт
Занимаемая площадь панелей (для 18 кВт)	90–100 м²	На крыше коттеджа
Мощность гибридного инвертора (для котла 9 кВт)	11–12 кВт (номинал) / 18 кВт (пиковая)	Запас 20% от мощности котла; пиковая — 150% от номинала (9 кВт × 2 = 18 кВт)
Пусковые токи (циркуляционный насос/автоматика)	В 3–5 раз выше номинального	Кратность превышения тока при запуске
Тип аккумуляторов (рекомендованный)	Литий-железо-фосфатные (LiFePO4)	Свинцово-кислотные не рекомендуются
Емкость аккумуляторного банка (для 6 ч ночной работы при 30% мощности)	20 кВт·ч	Расчет: 9 кВт × 0,3 × 6 ч = 16,2 кВт·ч; с учетом глубины разряда 80-90% → 20 кВт·ч
Напряжение батарейного банка (стандарт)	48 В / 51,2 В	Для инверторов до 12 кВт
Глубина разряда LiFePO4	80–90%	Учитывается при расчете емкости
Объем буферной емкости (теплоаккумулятор)	500–600 литров (оптимум) / 500–1000 л (диапазон)	Из расчета 50-70 л на 1 кВт мощности котла (9 кВт × 55 л ≈ 500 л)
Время отдачи тепла теплоаккумулятором (заряжен до 80-90°C)	4–6 часов	Без включения котла
Сечение кабеля от панелей к инвертору (для 18 кВт, ток 40-50 А)	16–25 мм² (медь)	По току короткого замыкания панелей
Номинальный ток автомата (для однофазного инвертора 12 кВт)	63 А	Расчет: I = P / (U × √3 × cos φ) — для трехфазных; для однофазного 12 кВт / 220 В ≈ 54,5 А, выбран 63 А
Порог отключения АКБ (для 48-вольтовой системы)	42–44 В	Предотвращение глубокого разряда
Стоимость системы (котёл 9 кВт, панели 18 кВт, инвертор 12 кВт, АКБ 20 кВт·ч, теплоаккумулятор 500 л)	1,2–1,8 млн руб. (цены 2024 г.)	Полная автономия
Срок окупаемости (при тарифе 5-6 руб./кВт·ч, экономия 30-40 тыс. руб./год)	15–20 лет	Без госсубсидий
Срок службы панелей / LiFePO4 батарей	25–30 лет / 10–15 лет	Соответственно
Коэффициент гармонических искажений инвертора (THD)	Менее 3%	Для инверторов высокого класса (Deye, Sol-Ark)
Экономия на электроэнергии в переходные сезоны	40–50%	За счет ночного заряда и дневной генерации

Частые вопросы по теме (FAQ)

Какую минимальную мощность солнечных панелей нужно установить для питания электрокотла мощностью 9 кВт?

Для котла мощностью 9 кВт требуется массив солнечных панелей общей пиковой мощностью не менее 12–15 кВт (с учетом потерь в инверторе и аккумуляторах). Для покрытия 42% суточного потребления зимой (30 кВт·ч из 72 кВт·ч) потребуется массив панелей мощностью около 18 кВт. Занимаемая площадь на крыше составит примерно 90–100 м².

Какой тип аккумуляторов и какой емкости необходим для ночной работы котла?

Рекомендуются литий-железо-фосфатные (LiFePO4) батареи. Свинцово-кислотные АКБ не рекомендуются из-за низкого числа циклов и падения емкости при высоких токах нагрузки. Для обеспечения работы котла на 6 часов ночного времени на 30% мощности (режим поддержания температуры) требуется запасенная энергия 16,2 кВт·ч. С учетом глубины разряда LiFePO4-батарей (80–90%) номинальная емкость банка должна быть не менее 20 кВт·ч. Напряжение батарейного банка — 48 В или 51,2 В.

Какой инвертор подходит для электрокотла и какие у него должны быть характеристики?

Необходим гибридный инвертор (контроллер-инвертор), объединяющий функции MPPT-контроллера заряда, сетевого и автономного инвертора. Для котла 9 кВт выбирают инвертор на 11–12 кВт (с запасом 20%). Критически важна поддержка режима приоритета солнечной энергии и возможность подмеса сети. Инвертор должен выдерживать кратковременную перегрузку до 150% от номинальной мощности (пиковая мощность) для запуска циркуляционного насоса и автоматики котла. Для котла 9 кВт пиковая мощность инвертора должна быть не менее 18 кВт. Использовать дешевые инверторы с модифицированной синусоидой категорически нельзя — необходима чистая синусоида (THD менее 3%).

Обязателен ли тепловой аккумулятор (буферная емкость) в такой системе?

Да, это обязательный элемент. Без буферной емкости система становится неэффективной из-за высокой инерционности. Бак объемом 500–1000 литров накапливает горячую воду и позволяет распределять тепловую нагрузку во времени. Для котла 9 кВт оптимальный объем — 500–600 литров. Заряженный бак (температура 80–90 °C) способен отдавать тепло в течение 4–6 часов без включения котла, что позволяет минимизировать потребление из аккумуляторов в ночное время.

Каковы реальные сроки окупаемости такой системы на 2024 год?

Стоимость системы для котла мощностью 9 кВт с полной автономией (солнечные панели 18 кВт, инвертор 12 кВт, аккумуляторы 20 кВт·ч, теплоаккумулятор 500 л) составляет 1,2–1,8 млн рублей. В средней полосе при стоимости электроэнергии 5–6 руб./кВт·ч и годовой экономии 30–40 тыс. рублей (за счет замещения дорогих дневных тарифов и продажи излишков по «зеленому» тарифу), окупаемость наступает через 15–20 лет. Срок службы панелей (25–30 лет) и LiFePO4-батарей (10–15 лет) позволяет эксплуатировать систему в течение этого периода.
