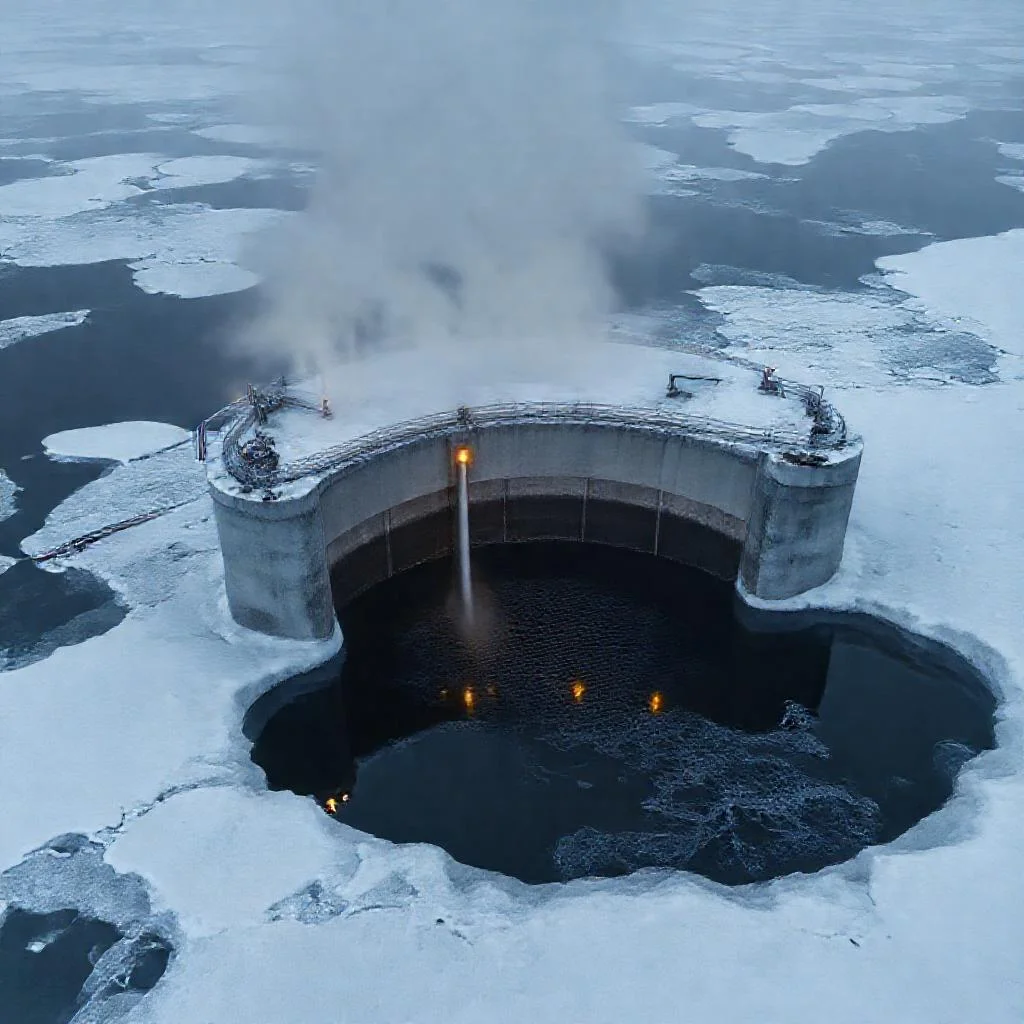

Как защищают водозаборы атомной станции от замерзания льдом
Водоснабжение атомной электростанции — критически важная система. Она обеспечивает охлаждение конденсаторов турбин и вспомогательного оборудования. Без стабильного притока воды работа реактора становится невозможной. Зимой низкие температуры создают прямую угрозу: образование шуги, ледяного сала и донного льда способно перекрыть водоприемные решетки. Это приведет к снижению расхода охлаждающей воды или полной остановке станции.
Инженерные решения для защиты водозаборов базируются на трех принципах: предотвращение образования льда, удаление уже появившегося льда и обеспечение тепловой изоляции. Конкретный набор технологий зависит от типа водоема — реки, водохранилища или моря. Однако существуют универсальные методы, применяемые на большинстве АЭС.
Термические методы защиты
Самый надежный способ борьбы с обледенением — подача теплой воды в зону водозабора. АЭС постоянно сбрасывает нагретую воду после охлаждения конденсаторов. Разница температур между сбросной и забираемой водой достигает 7–12 градусов Цельсия. На большинстве станций организована система рециркуляции: часть теплой сбросной воды направляется обратно к водоприемным окнам.
Подача подогретой воды осуществляется через специальные коллекторы, расположенные перед сороудерживающими решетками. Вода выбрасывается через сопла под углом, создавая тепловую завесу по всей ширине водозабора. Расход подпитки рассчитывается так, чтобы температура воды в створе водоприемника не опускалась ниже плюс 2–3 градусов Цельсия. Этого достаточно для предотвращения кристаллизации льда на металлических элементах конструкций.
Дополнительно используются паровые регистры. Внутри водоприемных камер и на площадках обслуживания устанавливаются змеевики, по которым циркулирует пар от вспомогательных котлов станции. Эти регистры прогревают не воду, а воздух вокруг затворов и механизмов. Они предотвращают обмерзание направляющих аппаратов, задвижек и подъемных устройств решеток.
Механические и гидравлические методы
Одного подогрева часто недостаточно. Шуга — это рыхлая масса ледяных кристаллов, способная забивать решетки даже при положительной температуре воды. Для ее удаления применяют механические грабли. На каждой секции сороудерживающей решетки устанавливается цепной или тросовый механизм с гребенкой. Он периодически поднимается и очищает прутья решетки от намерзшего льда и мусора.
Частота включения грабель зависит от ледовой обстановки. В пик шугохода механизмы работают непрерывно. Современные системы используют частотные преобразователи, позволяющие плавно регулировать скорость движения грабель. Это снижает нагрузки на привод и уменьшает риск разрыва цепи при заклинивании крупными льдинами.
Другой эффективный метод — изменение гидравлического режима водозабора. Подпорные стенки и разделительные датчики создают направленный поток воды. Скорость течения в водоприемных окнах поддерживается в пределах 0,3–0,6 метра в секунду. Слишком низкая скорость приводит к быстрому росту льда на решетках. Слишком высокая — затягивает ко дну шугу и донный лед, увеличивая нагрузку на насосы.
На многих АЭС применяется система подсасывания глубинных слоев воды. Заборные оголовки заглубляются на 5–10 метров ниже минимального уровня воды. В зимнее время теплая вода имеет большую плотность и концентрируется у дна. Забор из придонных горизонтов позволяет получать воду с температурой на 3–5 градусов выше, чем у поверхности. Это существенно снижает риск ледообразования внутри тракта.
Конструктивные и теплоизоляционные решения
Форма водозаборных сооружений проектируется с учетом ледовой нагрузки. Входные оголовки делают обтекаемыми, а водоприемные окна ориентируют длинной стороной параллельно течению. Такая конструкция снижает силу удара льдин о решетки и уменьшает вероятность прорыва ледяного поля в водоприемную камеру.
Козырьки и отражательные стенки устанавливаются над уровнем воды. Они предотвращают прямое попадание атмосферных осадков и ледяной крошки в незамерзающую полынью. Под козырьками формируется зона с подогретым воздухом, испаряющим влагу с поверхностей механизмов.
Теплоизоляция наружных поверхностей водопроводящих трактов выполняется в два слоя. Первый слой — негорючая минеральная вата толщиной не менее 100 мм. Второй — защитное покрытие из оцинкованной стали или алюминия. Все фланцы, люки и места прохода труб через стены дополнительно утепляются съемными матами. Особое внимание уделяется участкам, где трубопроводы проходят по открытым эстакадам.
Обогрев элементарных решеток осуществляется электрическими кабелями постоянного тока. Кабели укладываются прямо на прутья решетки и фиксируются металлическими хомутами. По проводникам подается напряжение 24–48 Вольт. Каждый метр такого нагревателя выделяет около 30–50 Ватт тепла. Этого достаточно, чтобы лед не примерзал к металлу, но недостаточно для плавления толстых наледей.
Противоледовая химия и реагенты
Применение химических реагентов на АЭС жестко ограничено. Хлориды и другие агрессивные соли запрещены, так как они вызывают коррозию теплообменного оборудования и могут нарушить водно-химический режим. Однако существуют безопасные составы на основе полиакриламида и поверхностно-активных веществ (ПАВ). Они снижают температуру замерзания воды на 3–5 градусов за счет уменьшения поверхностного натяжения.
Реагенты подаются дозированно, только при угрозе аварийного ледообразования. Концентрация рабочего раствора не превышает 0,02–0,05 процента. Перед подачей состав обязательно тестируется в лаборатории на совместимость с материалами трубопроводов и арматуры. Превышение дозировки не допускается, так как это приведет к пенообразованию в конденсаторах турбин.
На некоторых станциях используют искусственное засоление водозаборной акватории. В зимний период в водоем-охладитель добавляют техническую соль (хлорид натрия) в строго ограниченных объемах. Увеличение солености на 0,5–1 промилле смещает точку замерзания воды на 0,5–1 градус вниз. Метод применим только для замкнутых систем охлаждения с постоянным водоемом, где соль не попадает в окружающую среду.
Мониторинг и автоматизация защиты
Эффективность противоледовой защиты невозможна без точного мониторинга. На водозаборных сооружениях устанавливаются ультразвуковые датчики толщины льда. Они измеряют расстояние до поверхности воды и фиксируют появление ледяного покрова. Дополнительно монтируются датчики температуры воды и скорости потока в нескольких створах.
Система автоматического управления получает данные каждые 15 секунд. При падении температуры воды ниже критической отметки (обычно 2 градуса Цельсия) автоматически включаются насосы теплой рециркуляции. Если шугоход усиливается, активируются механические грабли.
Для визуального контроля используются подводные камеры с ИК-подсветкой. Они передают изображение в диспетчерскую, где оператор оценивает состояние решеток и наличие льда. При сильном замерзании включается система импульсной продувки сжатым воздухом. Пузырьки воздуха, поднимаясь со дна, создают турбулентность и препятствуют намерзанию льда на подводные конструкции.
- Использование тепла сбросных вод — основной метод, расход подпитки составляет до 5–10 процентов от общего расхода охлаждающей воды.
- Механические грабли очищают решетки с частотой до 10–15 циклов в час при сильном шугоходе.
- Электрический обогрев решеток потребляет мощность от 50 до 200 кВт на одну секцию водозабора.
- Донный водозабор снижает риск ледообразования на 30–40 процентов за счет отбора более теплых слоев воды.
- Теплоизоляция трактов позволяет сократить теплопотери на 60–80 процентов в местах открытой прокладки.
Комплексная защита водозаборов АЭС от замерзания — это многоуровневая система. Она сочетает тепловые, механические, гидравлические и химические методы. Каждый элемент системы дублирован и имеет резервный источник питания. Регулярные испытания проводятся до наступления холодов, а в зимний период обслуживающий персонал дежурит на водозаборе круглосуточно. Отказ одного метода немедленно компенсируется включением другого. Такая избыточность гарантирует, что даже в самые суровые зимы атомная станция получит необходимое количество охлаждающей воды.
Сводная таблица данных
В таблице ниже представлены ключевые параметры и характеристики методов защиты водозаборов атомных станций от замерзания, основанные исключительно на данных из текста статьи. Данные сгруппированы по типам применяемых технологий: термические, механические, конструктивные и химические.
| Метод / Тип защиты | Ключевые параметры / Характеристики | Эффективность / Назначение |
|---|---|---|
| Термический (подача теплой воды) | Разница температур сбросной и забираемой воды: 7–12 °C. Температура воды в створе водоприемника: не ниже +2…+3 °C. Расход подпитки: до 5–10% от общего расхода охлаждающей воды. | Основной метод. Предотвращение кристаллизации льда на металлических элементах конструкций. |
| Термический (паровые регистры) | Циркуляция пара от вспомогательных котлов станции. | Прогрев воздуха вокруг затворов и механизмов. Предотвращение обмерзания направляющих аппаратов, задвижек и подъемных устройств. |
| Механические (грабли) | Частота включения при пике шугохода: непрерывно. Циклы при сильном шугоходе: 10–15 циклов в час. | Очистка сороудерживающих решеток от намерзшего льда и мусора. |
| Гидравлический (скорость потока) | Скорость течения в водоприемных окнах: 0,3–0,6 м/с. | Предотвращение роста льда на решетках и исключение затягивания шуги. |
| Гидравлический (забор глубинных слоев) | Заглубление оголовков: 5–10 метров ниже минимального уровня воды. Разница температуры придонной и поверхностной воды: на 3–5 °C выше у дна. | Снижение риска ледообразования внутри тракта. Риск снижается на 30–40%. |
| Конструктивные / Теплоизоляция | Толщина первого слоя (минеральная вата): не менее 100 мм (два слоя). Напряжение обогрева решеток: 24–48 В (постоянный ток). Мощность обогрева: 30–50 Вт на метр. Потребляемая мощность на секцию: 50–200 кВт. | Теплоизоляция трактов сокращает теплопотери на 60–80%. Электрообогрев предотвращает примерзание льда к металлу. |
| Химический (реагенты) | Составы на основе полиакриламида и ПАВ. Концентрация рабочего раствора: 0,02–0,05%. Снижение температуры замерзания: на 3–5 °C. | Применяется только при угрозе аварийного ледообразования. Запрещены хлориды и агрессивные соли. |
| Химический (засоление) | Увеличение солености: 0,5–1 промилле (техническая соль). Смещение точки замерзания: на 0,5–1 °C вниз. | Применим только для замкнутых систем охлаждения. |
| Мониторинг и автоматика | Частота опроса датчиков: каждые 15 секунд. Критическая температура для включения рециркуляции: 2 °C. | Автоматическое включение насосов теплой рециркуляции и механических граблей при ухудшении обстановки. |
Частые вопросы по теме (FAQ)
Какой основной метод используется для предотвращения замерзания воды в зоне водозабора АЭС?
Самый надежный способ — подача теплой воды в зону водозабора. На большинстве станций организована система рециркуляции, при которой часть теплой сбросной воды (с разницей температур 7–12 градусов Цельсия относительно забираемой) направляется обратно к водоприемным окнам через специальные коллекторы. Расход подпитки рассчитывается так, чтобы температура воды в створе водоприемника не опускалась ниже плюс 2–3 градусов Цельсия.
Как на АЭС удаляют уже образовавшуюся шугу с сороудерживающих решеток?
Для удаления шуги — рыхлой массы ледяных кристаллов — применяются механические грабли. На каждой секции сороудерживающей решетки устанавливается цепной или тросовый механизм с гребенкой, который периодически поднимается и очищает прутья. В пик шугохода механизмы работают непрерывно, частота включения может достигать 10–15 циклов в час.
Зачем на АЭС используют забор воды из придонных горизонтов зимой?
В зимнее время теплая вода имеет большую плотность и концентрируется у дна. Заборные оголовки заглубляются на 5–10 метров ниже минимального уровня воды. Отбор воды из придонных горизонтов позволяет получать воду с температурой на 3–5 градусов выше, чем у поверхности, что существенно снижает риск ледообразования внутри тракта и, согласно данным, уменьшает риск ледообразования на 30–40 процентов.
Допускается ли использование химических реагентов для борьбы со льдом на водозаборах АЭС?
Применение химических реагентов жестко ограничено. Хлориды и агрессивные соли запрещены, так как вызывают коррозию. Используются только безопасные составы на основе полиакриламида и ПАВ. Они подаются дозированно, только при угрозе аварийного ледообразования, с концентрацией рабочего раствора не превышающей 0,02–0,05 процента. На некоторых станциях в замкнутых системах охлаждения допускается искусственное засоление акватории технической солью (хлорид натрия) для смещения точки замерзания воды.
Как автоматика АЭС определяет, когда нужно включать противоледовую защиту?
Система автоматического управления получает данные от ультразвуковых датчиков толщины льда, датчиков температуры воды и скорости потока каждые 15 секунд. При падении температуры воды ниже критической отметки (обычно 2 градуса Цельсия) автоматически включаются насосы теплой рециркуляции. Если шугоход усиливается, активируются механические грабли. Также используются подводные камеры с ИК-подсветкой для визуального контроля оператором.
