Солнечная энергетика перестала быть экзотикой. Теперь это реальный способ снизить счета за электричество. Однако любая фотоэлектрическая система требует грамотного монтажа. Один из ключевых элементов, о котором часто забывают новички — это защитный диод Шоттки. Он спасает панели от перегрева и выхода из строя. Без него система работает нестабильно, а в пасмурную погоду теряет до 30% мощности.

Зачем нужен диод в солнечной панели

Солнечная батарея состоит из множества отдельных фотоэлементов. Они соединены последовательно. Если один элемент затеняется листом или птицей, он перестаёт генерировать ток. При этом остальные ячейки продолжают работать. Они начинают пропускать ток через затенённый элемент, который превращается в нагрузку. Это вызывает локальный перегрев — эффект горячего пятна. Температура в такой точке достигает 150–200 °C. Это разрушает герметизацию панели и приводит к пожару.

Диод Шоттки решает эту проблему. Он шунтирует затенённый участок. Ток обходит проблемную зону, а панель продолжает выдавать мощность. Диод также предотвращает обратный ток ночью. Без него аккумулятор разряжался бы через панели в тёмное время суток.

Иллюстрация к статье: Защитный диод Шоттки для солнечных панелей: как выбрать и правильно припаять

Почему именно Шоттки, а не обычный диод

Обычные кремниевые диоды имеют высокое прямое падение напряжения — около 0,7–1,0 В. Для низковольтной солнечной системы это критично. Каждый диод в цепи отнимает до 10% выработанной энергии. Диод Шоттки имеет падение напряжения всего 0,2–0,4 В. Это обеспечивает КПД на уровне 97–98%.

Второе преимущество — скорость переключения. Диоды Шоттки переходят в закрытое состояние за наносекунды. Это важно при работе с контроллерами MPPT, которые создают высокочастотные помехи. Обычный диод в таких условиях перегревается и выходит из строя.

Виды диодов Шоттки для фотоэлектрики

На рынке представлены три основных типа корпусов. Каждый имеет свою область применения.

Первый тип — это диоды в корпусе DO-41 или DO-27. Они рассчитаны на ток до 3–5 А. Используются в маломощных портативных панелях до 50 Вт. Припаиваются прямо к контактным дорожкам.

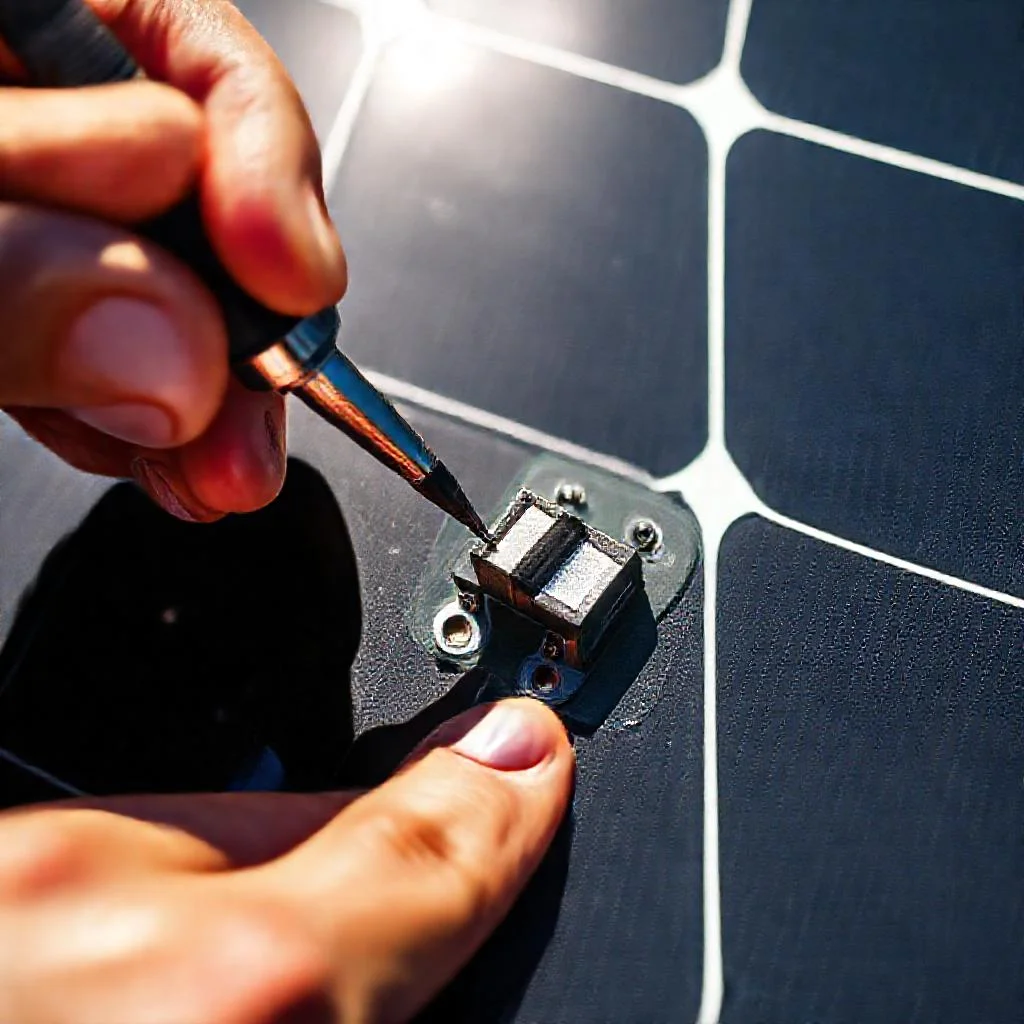

Детальное фото: Защитный диод Шоттки для солнечных панелей: как выбрать и правильно припаять

Второй тип — мощные диоды в корпусе TO-220 или TO-247. Они выдерживают ток от 10 до 40 А. Устанавливаются на радиатор. Подходят для стационарных систем мощностью от 100 Вт и выше.

Третий тип — сборки Шоттки (Schottky Barrier Rectifier) в корпусе D2PAK. Это SMD-компоненты для автоматизированного монтажа. В любительских условиях паять их сложнее, но возможно. Они компактны и имеют тепловое сопротивление 2–3 °C/Вт.

Отдельно стоят диоды с двойным анодом (dual Schottky). Внутри одного корпуса находятся два диода с общим катодом. Они нужны для организации схемы OR-ing в гибридных системах, где одновременно работают несколько источников энергии.

Критерии выбора: ток, напряжение, тепловые потери

Первый параметр — максимальный прямой ток (IF). Выбирается с запасом 30–50% от тока короткого замыкания панели. Для панели на 5 А нужно брать диод на 7,5–10 А. Запас необходим, потому что в жаркую погоду ток растёт на 10–15%.

Второй параметр — обратное напряжение (VRRM). Оно должно быть в два раза выше напряжения холостого хода всей цепочки. Для 12-вольтовой системы берут диод на 45–60 В. Для 24-вольтовой — на 100 В. Запас нужен для гашения импульсных перенапряжений при коммутации.

Третий параметр — тепловое сопротивление. Каждый диод греется. Температура кристалла не должна превышать 125–150 °C. Если корпус не рассчитан на отвод тепла, диод выйдет из строя через 2–3 месяца. Для мощных систем обязателен радиатор площадью не менее 20 см² на каждые 5 А тока.

Четвёртый параметр — частота. Для работы с MPPT-контроллерами нужны диоды с временем восстановления менее 10 нс. В характеристиках это обозначается как «Ultrafast» или «Schottky Barrier». Обычные выпрямительные диоды (1N4007) здесь не применимы.

Схемы подключения: изолирующий и шунтирующий диод

В солнечной системе используется два типа включения. Первый вид — блокирующий диод. Он ставится последовательно между панелью и контроллером. Его задача — не пустить ток обратно из аккумулятора в панель ночью. Диод выбирается на полный ток панели. Падение напряжения на нём снижает общее напряжение в контуре, что особенно критично для 12-вольтовых систем.

Второй вид — шунтирующий байпасный диод. Он устанавливается параллельно каждой группе фотоэлементов (обычно на 12–18 ячеек). В современных панелях такие диоды уже встроены в джанкшн-бокс. Если их нет, нужно впаивать снаружи. Задача диода — обеспечить путь току в обход затенённого сегмента.

Схема установки байпасного диода проста: катод подключается к плюсу группы, анод — к минусу. При нормальном освещении диод закрыт. При затенении он открывается и пропускает ток в обход.

Подготовка к пайке: инструменты и материалы

Пайка диодов требует аккуратности. Перегрев разрушает кристалл Шоттки. Максимальная температура паяльника для этих компонентов — 260 °C. Время контакта — не более 3 секунд. Лучше использовать паяльную станцию с регулировкой температуры.

Потребуется припой ПОС-61 или ПОС-63 с канифолью в составе. Бескислотные флюсы на основе спирта или геля. Категорически нельзя использовать активные флюсы с хлористым цинком — они разъедают кристалл и вызывают коррозию контактов.

Для монтажа нужны термоусадочные трубки диаметром 4–6 мм. Они изолируют выводы диода от корпуса панели и от влаги. Желательно иметь термопасту КПТ-8 для установки диода на радиатор.

Пошаговая инструкция пайки байпасного диода

Первый шаг — отключение панели от контроллера и закрытие её непрозрачным материалом. Солнечные панели генерируют напряжение даже при слабом освещении. Работать с открытой панелью опасно и для оборудования, и для человека.

Второй шаг — зачистка контактов. На клеммах джанкшн-бокса или на дорожках панели нужно удалить окислы. Используется спирт или специальный обезжириватель. После зачистки прикасаться к контактам пальцами нельзя — жир ухудшает пайку.

Третий шаг — лужение. Паяльник разогревается до 250 °C. На жало наносится капля припоя. Затем контакты покрываются тонким слоем припоя. Время лужения — не более 2 секунд. Если припой не ложится, контакт нужно дополнительно зачистить.

Четвёртый шаг — установка диода. Анод и катод изгибаются так, чтобы они совпали с контактными площадками. Диод фиксируется пинцетом или изолентой. Паяльник прижимается к месту спая, припой подаётся отдельно. После формирования паяной точки жало убирается. Остывание происходит естественным путём — дуть на место пайки нельзя.

Пятый шаг — изоляция. На каждый вывод надевается термоусадочная трубка. Она прогревается промышленным феном или зажигалкой. Трубка плотно обжимает вывод и герметизирует соединение.

После пайки проверяется визуальное качество шва. Хороший шов — гладкий, блестящий, без трещин и наплывов. Матовый или бугристый шов говорит о плохом прогреве или грязном контакте.

Типичные ошибки при установке и как их избежать

Первая ошибка — использование алюминиевых проводов для соединения диода. Алюминий окисляется быстрее меди. Окисел имеет высокое сопротивление, что приводит к нагреву. Все соединения должны выполняться медным многожильным проводом сечением не менее 2,5 мм².

Вторая ошибка — пайка диода сразу на дорожки панели без радиатора. Панель нагревается до 60–70 °C на солнце. Диод без теплоотвода работает на пределе. При малейшем превышении тока он выходит из строя.

Третья ошибка — игнорирование полярности. Катод диода обязательно подключается к плюсу. Переполюсовка делает диод постоянно открытым, что вызывает короткое замыкание группы элементов.

Четвёртая ошибка — слишком длинные выводы. Длинные провода работают как антенна. Они наводят помехи и создают паразитную индуктивность. Длина проводов от диода до клеммы не должна превышать 7–10 см.

Проверка работоспособности после пайки

После завершения монтажа проводится тестирование. Первый тест — мультиметром в режиме прозвонки диодов. На диоде Шоттки прямое падение должно быть 0,15–0,40 В. Если прибор показывает 0,7 В и выше — диод обычный, а не Шоттки. Если показывает обрыв — диод перегрет и разрушен.

Второй тест — на обратную утечку. Мультиметр переключается в режим измерения сопротивления на пределе 200 кОм. Щупы меняются местами. Сопротивление закрытого диода должно быть бесконечным или не менее 50 кОм. Если сопротивление низкое — диод пробит.

Третий тест — практический. Панель выносится на солнце. Затеняется одна группа фотоэлементов. Мультиметр подключается к выходу панели. Напряжение на выходе должно остаться на уровне 80–90% от номинала. Если напряжение падает до нуля — диод не впаян или подключен неверно.

Расчёт тепловыделения и выбор радиатора

Диод Шоттки греется пропорционально проходящему току. Формула проста: P = Uпрямое × Iток. Для диода с падением 0,4 В при токе 10 А мощность потерь равна 4 Вт. Это довольно много для малогабаритного корпуса.

Без радиатора диод в TO-220 нагреется до 150 °C за 2–3 минуты. Температура окружающей среды в коробе панели достигает 50–60 °C. С учётом этого запас по нагреву должен быть минимальным.

Площадь радиатора рассчитывается по формуле: S = (Tмакс − Tсреды) / (Rтепловое × P). Для диода с тепловым сопротивлением кристалл-корпус 1,5 °C/Вт и мощностью 4 Вт потребуется радиатор площадью 40–50 см². Лучше использовать радиаторы чёрного анодированного алюминия.

Монтаж диода на радиатор выполняется через теплопроводящую прокладку из оксида алюминия или слюды. Металлическая подложка корпуса TO-220 находится под напряжением. Без изоляции радиатор вызовет короткое замыкание на корпус панели.

Альтернативы диодам Шоттки и когда они оправданы

В некоторых случаях диоды Шоттки заменяются полевыми транзисторами с управлением (MOSFET). Такие схемы называются «идеальными диодами». Они имеют падение напряжения всего 0,01 В. Однако сложность схемы и стоимость выше. Для бытовых систем мощностью до 2 кВт диоды Шоттки остаются оптимальным выбором.

Ещё одна альтернатива — использование диодов Шоттки в сборке с общим катодом. Они занимают меньше места на плате. Их удобно устанавливать в распределительных коробках, где ограничено пространство.

Для промышленных систем с напряжением 48 В и выше применяются диоды с барьером Шоттки на карбиде кремния (SiC). Они выдерживают температуру до 200 °C и обратное напряжение до 1200 В. Для домашних станций SiC-диоды избыточны — их цена в 3–5 раз выше обычных.

Уход и эксплуатация защитных диодов

Диоды Шоттки не требуют обслуживания, если монтаж выполнен качественно. Однако раз в год стоит проводить визуальный осмотр. Признаки неисправности — потемнение корпуса, трещины, запах горелой проводки. При обнаружении дефекта диод заменяется полностью.

Важно проверять герметизацию джанкшн-бокса. Попадание воды вызывает коррозию контактов и отказ диода. Все соединения должны быть защищены силиконовым герметиком или термоусадкой.

При замене диода в существующей панели старый компонент выкусывается кусачками. Место пайки зачищается от старого припоя. Устанавливается новый диод с запасом по току на 20–30% больше оригинала. Это компенсирует деградацию кристалла со временем.

Грамотно подобранный и правильно впаянный диод Шоттки работает 10–15 лет без нареканий. Он повышает безопасность системы, защищает аккумулятор от ночного разряда и увеличивает реальную отдачу солнечных панелей в условиях частичного затенения.

Сводная таблица данных

В представленной ниже таблице систематизированы ключевые характеристики, параметры и критерии выбора защитных диодов Шоттки для солнечных панелей, описанные в статье. Данные включают сравнение типов корпусов, электрические параметры для различных систем, тепловые расчеты и референсные значения для проверки работоспособности.

Тип/Параметр Диоды DO-41 / DO-27 Диоды TO-220 / TO-247 Сборки D2PAK (SMD)
Номинальный ток (IF) До 3–5 А От 10 А до 40 А
Область применения Маломощные портативные панели до 50 Вт Стационарные системы мощностью от 100 Вт и выше Для автоматизированного (SMD) монтажа
Особенности монтажа Припаиваются прямо к контактным дорожкам Требуют установки на радиатор Сложнее в любительских условиях, но компактны
Тепловое сопротивление 2–3 °C/Вт

Критерий выбора Рекомендация из текста
Прямое падение напряжения (Шоттки) 0,2–0,4 В
Падение напряжения (обычный диод) 0,7–1,0 В
КПД системы с диодом Шоттки 97–98%
Запас по току (IF) 30–50% от тока короткого замыкания панели (для панели 5 А — диод на 7,5–10 А)
Запас по обратному напряжению (VRRM) В два раза выше напряжения холостого хода цепочки
VRRM для 12В системы 45–60 В
VRRM для 24В системы 100 В
Максимальная температура кристалла 125–150 °C

Параметры теплового расчета и монтажа Значение
Формула тепловыделения (P) P = Uпрямое × Iток
Пример расчета При 0,4 В и 10 А мощность потерь = 4 Вт
Температура нагрева TO-220 без радиатора До 150 °C за 2–3 минуты
Температура среды в коробе панели 50–60 °C
Площадь радиатора (пример) 40–50 см² (при 4 Вт и тепловом сопротивлении 1,5 °C/Вт)
Площадь радиатора (общая рекомендация) Не менее 20 см² на каждые 5 А тока
Максимальная температура паяльника 260 °C
Максимальное время контакта паяльника Не более 3 секунд

Проверка диода мультиметром Норма (для Шоттки) Неисправность
Прямое падение напряжения 0,15–0,40 В 0,7 В и выше (обычный диод) / обрыв (разрушен)
Сопротивление на обратной утечке (закрытый диод) Бесконечность или не менее 50 кОм Низкое сопротивление (диод пробит)

Частые вопросы по теме (FAQ)

Почему для солнечных панелей нужно использовать именно диод Шоттки, а не обычный кремниевый диод?

Обычные кремниевые диоды имеют высокое прямое падение напряжения — около 0,7–1,0 В. Для низковольтной солнечной системы это критично, так как каждый диод в цепи отнимает до 10% выработанной энергии. Диод Шоттки имеет падение напряжения всего 0,2–0,4 В, что обеспечивает КПД на уровне 97–98%. Кроме того, диоды Шоттки переходят в закрытое состояние за наносекунды, что важно при работе с контроллерами MPPT, создающими высокочастотные помехи — обычный диод в таких условиях перегревается и выходит из строя.

Как правильно рассчитать запас по току и напряжению при выборе защитного диода?

Максимальный прямой ток (IF) выбирается с запасом 30–50% от тока короткого замыкания панели. Например, для панели на 5 А нужно брать диод на 7,5–10 А, так как в жаркую погоду ток растёт на 10–15%. Обратное напряжение (VRRM) должно быть в два раза выше напряжения холостого хода всей цепочки: для 12-вольтовой системы берут диод на 45–60 В, для 24-вольтовой — на 100 В. Такой запас необходим для гашения импульсных перенапряжений при коммутации.

Какие требования к пайке диода Шоттки, чтобы не повредить его кристалл?

Перегрев разрушает кристалл Шоттки. Максимальная температура паяльника — 260 °C, время контакта — не более 3 секунд. Необходимо использовать припой ПОС-61 или ПОС-63 и бескислотные флюсы на основе спирта или геля. Категорически запрещены активные флюсы с хлористым цинком — они разъедают кристалл и вызывают коррозию контактов. Перед пайкой контакты нужно зачистить и обезжирить, после пайки — изолировать выводы термоусадочной трубкой.

Какой радиатор нужен для мощного диода Шоттки и как его правильно установить?

Для мощных систем обязателен радиатор площадью не менее 20 см² на каждые 5 А тока. Расчет площади ведется по формуле: S = (Tмакс − Tсреды) / (Rтепловое × P). Например, для диода с тепловым сопротивлением кристалл-корпус 1,5 °C/Вт и мощностью потерь 4 Вт потребуется радиатор площадью 40–50 см². Монтаж диода на радиатор выполняется через теплопроводящую прокладку из оксида алюминия или слюды, так как металлическая подложка корпуса TO-220 находится под напряжением — без изоляции радиатор вызовет короткое замыкание.

Какие типичные ошибки при установке диода чаще всего приводят к его выходу из строя?

Первая ошибка — использование алюминиевых проводов (алюминий окисляется, что ведет к нагреву); все соединения должны выполняться медным многожильным проводом сечением не менее 2,5 мм². Вторая ошибка — пайка диода на дорожки панели без радиатора, при нагреве панели до 60–70 °C диод без теплоотвода выходит из строя. Третья ошибка — игнорирование полярности: катод диода обязательно подключается к плюсу, переполюсовка вызывает короткое замыкание. Четвертая ошибка — слишком длинные выводы (более 7–10 см), работающие как антенна и создающие паразитную индуктивность.
