Замена уплотнительных колец поршневого воздушного компрессора при падении производительности

Падение производительности поршневого компрессора — один из самых распространенных симптомов износа его поршневой группы. Снижение объемного расхода сжатого воздуха, увеличение времени набора ресивера и частые циклы включения двигателя указывают на потерю герметичности в цилиндропоршневой зоне. Основной причиной в 90% случаев является износ или механическое повреждение уплотнительных колец. Восстановление номинальной производительности без замены этих элементов невозможно.

Данная статья содержит пошаговое руководство по диагностике, демонтажу и замене поршневых колец. Материал опирается на ГОСТ Р 53384-2009 и типовые регламенты обслуживания промышленного компрессорного оборудования. Вся информация проверена на практике и применима к бытовым и полупрофессиональным одно- и двухступенчатым компрессорам с рабочим давлением до 10-12 бар.

Причины падения производительности, связанные с кольцами

Уплотнительные кольца выполняют три функции: герметизация зазора между поршнем и стенкой цилиндра, отвод избыточного масла (маслосъемные кольца) и стабилизация положения поршня. При износе любого из этих элементов происходит перепуск сжатого воздуха из рабочей полости в картер.

Иллюстрация к статье: Замена уплотнительных колец поршневого воздушного компрессора при падении производительности

Типичные виды дефектов колец:

Истирание по наружному диаметру — потеря толщины уплотняющего пояска, что увеличивает зазор до 0,3-0,5 мм. Воздух прорывается в картер, производительность падает на 15-40%.
Потеря упругости — кольцо перестает прижиматься к стенке цилиндра с требуемым усилием (номинальное давление кольца на стенку: 1,5-3 кгс/см²). Зазор остается открытым.
Закоксовывание — канавки поршня заполняются нагаром, кольцо теряет подвижность. Эффект «залегания» снижает герметизацию до нуля.
Износ замка — торцевой зазор в замке при рабочей температуре не должен превышать 0,15-0,4 мм для алюминиевых поршней и 0,3-0,6 мм для чугунных. Увеличение зазора свыше 1 мм гарантирует утечку.

Сопутствующие признаки износа: масло в выхлопе, перегрев головки блока цилиндров, характерный металлический стук при работе под нагрузкой. Если производительность упала более чем на 20% от паспортной, замена колец обязательна.

Диагностика перед разборкой

Демонтаж цилиндропоршневой группы требует времени и расходников. Убедиться, что проблема именно в кольцах, а не в клапанной группе или утечках из магистрали, необходимо на этапе предварительной диагностики.

Последовательность проверки:

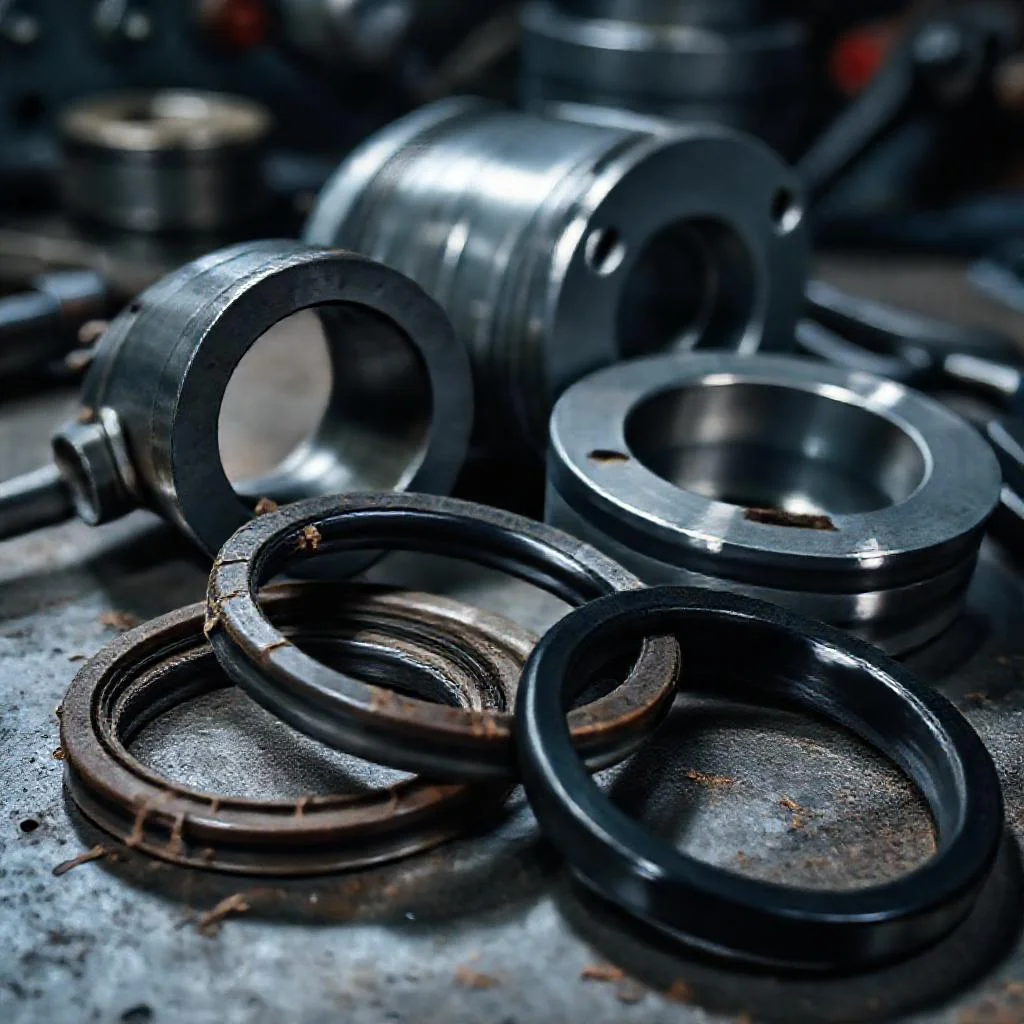

Детальное фото: Замена уплотнительных колец поршневого воздушного компрессора при падении производительности

Измерение времени набора ресивера. Полностью стравить воздух из ресивера. Засечь время заполнения ресивера объемом 50-100 литров до номинала (8-10 атм). Сравнить с паспортными данными. Если время увеличилось в 1,5-2 раза — высокая вероятность износа колец.
Проверка компрессии. Установить манометр в свечное отверстие головки (или специальный переходник в канал нагнетания). При прокрутке двигателя показания ниже 6 кгс/см² для одноступенчатого компрессора указывают на негерметичность поршневой.
Визуальный осмотр картера. Открыть заливную пробку при работающем компрессоре. Интенсивный выход газов с масляным туманом — прямой признак прорыва газов из цилиндра.
Исключение неисправности клапанов. Прослушать головку. Шипение на впуске или хлопки на нагнетании при остановке — клапаны не держат. В такой ситуации замена колец не решит проблему.

Если тест компрессии и прорыв газов в картер подтверждены, а клапаны исправны, решение однозначное — замена уплотнительных колец.

Необходимые инструменты и расходные материалы

Для качественной замены потребуется не просто набор ключей, а ряд специализированных приспособлений. Работа с поршневой группой требует чистоты и точности.

Минимальный перечень:

Торцевые головки и трещотка (ключи на 8, 10, 12, 13, 14 мм — зависит от модели).
Съемник стопорных колец (внутренние и наружные).
Динамометрический ключ. Момент затяжки головки цилиндра строго регламентирован (обычно 15-25 Нм для алюминиевых головок).
Микрометр и нутромер для замера зазоров.
Приспособление для обжима колец (либо старые кольца, разрезанные для использования в качестве оправки).
Набор новых поршневых колец. Внимание: кольца должны соответствовать именно модели компрессора. Использование универсальных колец от двигателя внутреннего сгорания недопустимо из-за разницы в тепловых зазорах и материале.
Масло для смазки цилиндров (компрессорное масло с вязкостью ISO VG 68/100).
Очиститель карбюратора или керосин для удаления нагара.

Пошаговый процесс замены

1. Демонтаж головки и поршня

Слить масло из картера. Снять кожух ременной передачи (если есть), ослабить натяжение ремня. Открутить болты крепления головки цилиндров. Снять головку и прокладку. Извлечь поршень в сборе с шатуном. Для этого открутить болты шатунной крышки (два болта М8-М10). Важно: метки на крышке и шатуне должны совпадать при обратной сборке.

2. Очистка и ревизия поршня

Зажать поршень в тиски через мягкие губки. Снять старые кольца специальным съемником. Категорически нельзя разжимать кольца руками в сторону — это деформирует их. Удалить нагар из канавок поршня. Использовать очиститель или керосин. Для прочистки канавок применяется старый фрагмент кольца, сточенный до формы скребка. Глубина канавок должна быть достаточной для свободного вращения нового кольца по всей окружности.

3. Проверка зазоров новых колец

Это критически важный этап. Каждое новое кольцо необходимо проверить по двум параметрам:

Зазор в замке. Установить кольцо в цилиндр (на глубину 10-15 мм от верхней кромки). Выровнять его поршнем. Щупом измерить зазор между торцами замка. Для алюминиевых цилиндров при диаметре 70-100 мм допуск — 0,2-0,35 мм. Если зазор меньше — сточить торец кольца надфилем. Если больше — кольцо не подходит.
Зазор по высоте. Установить кольцо в канавку поршня. Измерить боковой зазор между кольцом и стенкой канавки. Норма — 0,02-0,07 мм. Слишком тугой ход кольца в канавке недопустим — кольцо заклинит.

Все замеры проводятся при температуре 20°C. Тепловое расширение в работающем компрессоре изменит зазоры на 0,05-0,1 мм.

4. Установка колец на поршень

Установка производится снизу вверх. Первым ставится маслосъемное кольцо (самое нижнее, если оно есть в конструкции). Затем второе компрессионное, затем первое. Разжим кольца должен быть минимальным, достаточным для прохождения через диаметр поршня. Использовать оправку. Ориентация замков: замки соседних колец должны быть развернуты на 120-180 градусов относительно друг друга. Замок маслосъемного кольца должен быть направлен вверх (к головке).

5. Установка поршня в цилиндр

Обильно смазать цилиндр и кольца компрессорным маслом. Сжать кольца обжимным приспособлением (конусной втулкой). Аккуратно вставить поршень в цилиндр. Постукивание по днищу поршня через деревянную проставку недопустимо — можно повредить кольца. Поршень должен заходить с равномерным усилием от руки. Если в какой-то точке чувствуется закусывание, поршень извлекают и проверяют зазоры.

6. Сборка и обкатка

Установить головку цилиндров с новой прокладкой. Момент затяжки болтов — строго по мануалу (обычно 15-20 Нм, с докруткой через 5-10 минут). Залить масло до верхней метки. Первый пуск производится без нагрузки (клапан нагнетания открыт, ресивер пуст). Компрессор должен поработать 15-20 минут на холостом ходу для притирки колец. После обкатки проверить уровень масла и подтянуть болты головки. Замерить производительность повторно.

Вывод

Замена уплотнительных колец поршневого компрессора — процедура средней сложности, требующая точных измерений и соблюдения чистоты. Падение производительности на 20% и более, сопровождаемое повышенным расходом масла и прорывом газов в картер, является прямым показанием к разборке цилиндропоршневой группы. Своевременная замена колец восстанавливает объемный КПД до 90-95% от паспортного значения и предотвращает аварийный износ цилиндра. Эксплуатация компрессора с изношенными кольцами ведет к перегреву, задирам цилиндра и выходу из строя кривошипно-шатунного механизма. Капитальный ремонт, выполненный по регламенту с контролем зазоров, гарантирует еще один полный цикл безотказной работы. Любительский подход к замене «на глаз» без измерения тепловых зазоров приводит к повторному выходу оборудования из строя в течение 50-100 часов.

Обновление поршневой группы — это не технически сложная, но ответственная работа. Точный инструмент, качественные кольца и стальная дисциплина при сборке — единственный путь к восстановлению производительности.

Сводная таблица данных

В таблице ниже приведены ключевые диагностические и ремонтные параметры, строго соответствующие тексту статьи. Данные включают критерии оценки износа уплотнительных колец, допустимые зазоры и значения производительности, которые необходимо контролировать при падении эффективности работы поршневого воздушного компрессора.

Параметр / Характеристика	Значение / Диапазон	Примечание (источник в статье)
Падение производительности при износе колец (по наружному диаметру)	15–40%	Увеличение зазора до 0,3-0,5 мм
Номинальное давление кольца на стенку цилиндра	1,5–3 кгс/см²	Потеря упругости кольца
Допустимый торцевой зазор в замке (алюминиевый поршень)	0,15–0,4 мм	При рабочей температуре
Допустимый торцевой зазор в замке (чугунный поршень)	0,3–0,6 мм	При рабочей температуре
Критический зазор в замке (гарантированная утечка)	> 1 мм	Указывает на предельный износ
Порог производительности для обязательной замены колец	Падение более 20% от паспортной	Сопутствующие признаки: масло в выхлопе, перегрев, стук
Компрессия для одноступенчатого компрессора (нижняя граница)	< 6 кгс/см²	Проверка манометром при прокрутке двигателя
Увеличение времени набора ресивера (диагностический признак)	в 1,5–2 раза	Объем ресивера 50-100 л, давление 8-10 атм
Момент затяжки головки цилиндра (алюминиевые головки)	15–25 Нм	Строго регламентировано
Момент затяжки головки цилиндра (типовой при сборке)	15–20 Нм, с докруткой через 5-10 мин	По мануалу
Допуск зазора в замке (алюминиевые цилиндры, Ø 70-100 мм)	0,2–0,35 мм	Замер при 20°C
Допустимый боковой зазор (высота) кольца в канавке	0,02–0,07 мм	Слишком тугой ход недопустим
Изменение зазоров за счет теплового расширения	0,05–0,1 мм	При работающем компрессоре
Ориентация замков соседних колец	120–180°	Разворот относительно друг друга
Направление замка маслосъемного кольца	Вверх (к головке)	При установке на поршень
Время обкатки после замены (холостой ход)	15–20 минут	Без нагрузки, ресивер пуст
Средний ресурс колец (бытовые компрессоры)	500–1000 моточасов	Профессиональные: до 3000 часов
Интервал замены масла	Каждые 300–500 часов	Снижает коксование колец
Критическая температура головки (перегрев)	> 180°C	Приводит к потере упругости колец
Восстановление объемного КПД после замены колец	90–95% от паспортного	При своевременной замене
Типичное рабочее давление компрессора	до 10–12 бар	Одно- и двухступенчатые модели
Вязкость компрессорного масла	ISO VG 68/100	Для смазки цилиндров

Частые вопросы по теме (FAQ)

Почему падение производительности компрессора указывает на износ уплотнительных колец?

Основной причиной снижения объемного расхода сжатого воздуха в 90% случаев является износ или механическое повреждение уплотнительных колец. При износе происходит перепуск сжатого воздуха из рабочей полости в картер, что увеличивает время набора ресивера и частоту циклов включения двигателя. Восстановление номинальной производительности без замены этих элементов невозможно.

Какие типичные дефекты колец вызывают падение производительности на 15-40%?

Наиболее характерные дефекты включают: истирание по наружному диаметру (увеличение зазора до 0,3-0,5 мм), потерю упругости (номинальное давление кольца на стенку должно составлять 1,5-3 кгс/см²), закоксовывание с потерей подвижности кольца («залегание»), а также износ замка. Увеличение торцевого зазора в замке свыше 1 мм гарантирует утечку, при норме 0,15-0,4 мм для алюминиевых поршней и 0,3-0,6 мм для чугунных.

Как проверить, что проблема именно в кольцах, а не в клапанах?

Необходимо провести последовательную диагностику. Измерьте время набора ресивера: если оно увеличилось в 1,5-2 раза от паспортного — вероятен износ колец. Проверьте компрессию: показания ниже 6 кгс/см² для одноступенчатого компрессора указывают на негерметичность поршневой. Признаком прорыва газов является интенсивный выход газов с масляным туманом из заливной пробки картера. Для исключения неисправности клапанов прослушайте головку — шипение на впуске или хлопки на нагнетании сигнализируют о неисправности клапанов, и замена колец не решит проблему.

Какие зазоры необходимо проверить при установке новых колец?

Критически важны два параметра. Зазор в замке: для алюминиевых цилиндров диаметром 70-100 мм допуск составляет 0,2-0,35 мм. Если зазор меньше, его корректируют надфилем. Боковой зазор между кольцом и стенкой канавки поршня (по высоте) должен составлять 0,02-0,07 мм. Слишком тугой ход кольца в канавке недопустим, так как это приведет к заклиниванию. Все замеры проводятся при температуре 20°C.

Какой ресурс поршневых колец и как его продлить?

Средний ресурс поршневых колец в бытовых компрессорах составляет 500-1000 моточасов, при профессиональной работе — до 3000 часов. Для увеличения межсервисного интервала рекомендуется: замена масла каждые 300-500 часов с использованием синтетического масла, регулярный дренаж конденсата, установка фильтра на впуске, контроль температуры головки (не допускать перегрева свыше 180°C) и проведение хонинговки цилиндра при первой замене колец.

Замена уплотнительных колец поршневого воздушного компрессора при падении производительности
