Замена отработанной фильтрующей загрузки из сульфоугля в промышленных установках умягчения воды
Сульфоуголь долгое время оставался основным материалом для ионообменного умягчения воды на промышленных объектах. Этот катионит получают путем обработки каменного или бурого угля серной кислотой. Результатом становится пористый материал с сульфогруппами, способный задерживать ионы кальция и магния. Однако в современных условиях ресурс сульфоугля ограничен, а его замена превращается в технически сложную процедуру, требующую строгого соблюдения регламентов.
Когда требуется замена сульфоугля
Промышленная эксплуатация фильтров с сульфоуглем приводит к необратимой деградации загрузки. Основные причины: окисление органической матрицы, осмоление поверхности, заиливание пор и отравление ионами железа. Визуально это выглядит как почернение загрузки, появление запаха сероводорода или резкое падение обменной емкости.
Нормативный срок службы сульфоугля при соблюдении режимов регенерации составляет от 1 до 3 лет. При работе с водой высокой жесткости (более 10 мг-экв/л) или с повышенным содержанием органики ресурс сокращается до 12-18 месяцев. Если загрузка не меняется вовремя, система начинает работать неэффективно: жесткость воды на выходе превышает допустимые нормы (0,1-0,3 мг-экв/л для промышленных установок).
Типичные показания к замене включают рост гидравлического сопротивления выше 0,25 МПа, снижение рабочей емкости на 40% и более от паспортных значений, а также появление первых признаков коллоидного заиливания. Проба загрузки из нижнего слоя фильтра, взятая щупом, не должна содержать слипшихся комков или иметь запах гниения.
Подготовка к демонтажу отработанной загрузки
Перед началом работ необходимо остановить фильтр и слить воду до уровня верхнего дренажа. Важно обесточить двигатели насосов и запорную арматуру. Персонал должен выполнить отключение установки от общей магистрали по давлению и по обратному току.
Обязательно проводят химический анализ отработанного сульфоугля. Это нужно для оценки степени загрязнения железом, органикой и маслами. Если содержание железа превышает 5 г/кг загрузки, потребуется предварительная кислотная отмывка перед извлечением. Игнорирование этого этапа ведет к образованию твердых отложений на корпусе фильтра и забиванию нижнего распределительного узла.
Для безопасного выполнения работ требуется типовой комплект инструментов: слесарный ключ для фланцев, шланг для гидровыгрузки, емкость для пульпы, а также лебедка или таль для подъема тяжелых фракций. Обязательны средства индивидуальной защиты: резиновые перчатки с кислотной защитой, очки, респиратор класса не ниже FFP2 и прорезиненная обувь. Помещение должно быть оборудовано вентиляцией, так как возможен выброс сернистых газов.

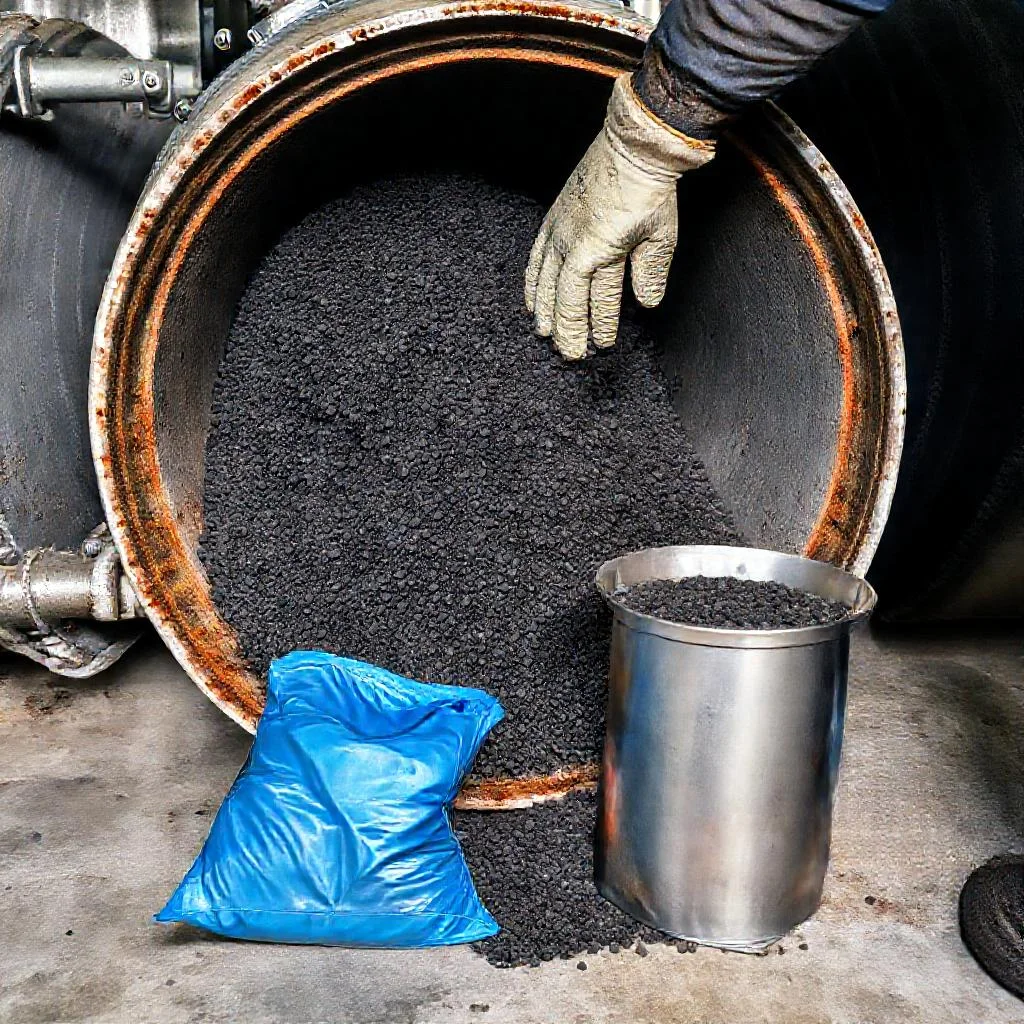

Порядок извлечения отработанного сульфоугля
В промышленных фильтрах закрытого типа применяют метод гидравлической выгрузки. Для этого через нижний дренаж подают воду под давлением 0,2-0,4 МПа. Вода разжижает массу загрузки, превращая ее в пульпу. Полученная смесь выводится через боковой люк или верхний лаз в специальную тару или контейнер.
Если фильтр имеет верхний съемный люк, возможна ручная выгрузка совками с длинной ручкой. Этот метод применим для малых установок объемом корпуса до 1 кубометра. Важно соблюдать очередность: сначала удаляют верхний слой на глубину 30-40 см, затем переходят к средней и нижней части. Остатки загрузки вымывают водой или сжатым воздухом.
После полного извлечения отработанного материала внутренняя поверхность корпуса фильтра подлежит тщательной очистке. Оборудование осматривают на предмет коррозии и повреждений. Особое внимание уделяют нижнему распределительному устройству — дренажно-распределительной системе. Если отверстия забиты или повреждены, их восстанавливают или меняют весь узел.
Дефекты на внутренней облицовке корпуса (обычно это эпоксидное покрытие или резина) устраняют до закладки свежей загрузки. Игнорирование этой процедуры сокращает срок службы нового сульфоугля в 2-3 раза из-за точечного истирания и попадания осколков облицовки в слой.
Установка новой фильтрующей загрузки
Перед засыпкой нового сульфоугля необходимо провести ревизию и настройку дозирующих систем для регенеранта. Загрузку приобретают строго по паспорту установки: фракция 0,3-1,5 мм для стандартных систем, 0,8-2,0 мм для скоростных фильтров. Сажать загрузку «на глаз» недопустимо.
Подготовительный этап включает замачивание сульфоугля в 2-4% растворе серной кислоты. Это удаляет возможные примеси и стабилизирует структуру гранул. Время замачивания — от 4 до 8 часов, в зависимости от марки и степени загрязнения исходного материала. После замачивания кислый раствор сливают, а загрузку промывают водой до нейтральной реакции.
Засыпку выполняют через верхний люк или через гидравлический затвор, используя шланг, опущенный до дна корпуса. Категорически запрещается ссыпать загрузку с высоты более 0,5 м — это разрушает гранулы и приводит к образованию пыли. По мере заполнения фильтра воду подают снизу вверх (интенсивность 3-5 м/ч), чтобы вымыть мелочь и выровнять слой.
Толщина слоя сульфоугля должна соответствовать проектной — обычно от 1200 до 1800 мм в зависимости от диаметра корпуса. Важно засыпать материал на 10-15% выше расчетного объема, так как после взрыхления и усадки высота слоя уменьшается. После засыпки проводят трехкратное взрыхление обратным током воды: первый цикл 5 минут, второй 10 минут, третий 15 минут.
Пусконаладочные работы после замены
После завершения загрузки фильтр запирают и проводят гидравлическое испытание на герметичность при рабочем давлении. Затем выполняют контрольную регенерацию: пропускают раствор соли (хлорида натрия) концентрацией 8-10% в объеме, равном 1,5-2 объемам загрузки, с последующей отмывкой. Это активирует ионообменные группы в структуре сульфоугля.
Пробный период эксплуатации длится 24 часа. В течение этого времени контролируют остаточную жесткость воды (норматив: не более 0,05-0,1 мг-экв/л для паровой и водогрейной котельной), pH воды (6,5-8,5) и содержание железа (менее 0,3 мг/л). Если показатели не достигаются, проводят дополнительную регенерацию с увеличенной дозой соли до 15% от объема загрузки.
Важным параметром является скорость фильтрации. Для сульфоугля она составляет 5-15 м/ч в зависимости от высоты слоя. Если при запуске скорость превышает 20 м/ч, возможен вынос мелких фракций в трубопровод. Поэтому первые 2-3 цикла работы ведут при номинальной производительности, не превышая нормы.
Сульфоуголь на этапе обкатки может давать мутный сток в первые 10-15 минут фильтроцикла. Это связано со смывом пылевидных частиц. Такой сток необходимо сбрасывать в дренаж. Полная прозрачность фильтрата достигается после 3-4 циклов работы.
Регенерация и обслуживание после замены
После замены загрузки настройка режима регенерации должна быть пересмотрена. Для сульфоугля оптимальным считается удельный расход регенеранта 150-250 г NaCl на 1 г-экв удаленной жесткости. Время контакта раствора с загрузкой — 20-30 минут. Температура регенерирующего раствора не должна превышать 35°C: перегрев разрушает структуру сульфоугля.
Контроль качества воды после замены загрузки осуществляют ежедневно в течение первой недели, далее — раз в неделю до достижения стабильной работы. Особое внимание уделяют показателям щелочности и хлоридов. Увеличение хлоридов на выходе сверх фоновых значений указывает на неполное отмывание от реагента.
Частота регенерации после замены может сократиться на 15-20% по сравнению со старой загрузкой. Это нормальный эффект, связанный с восстановлением рабочей емкости. Режим взрыхления должен проводиться с интенсивностью 6-10 м/ч для сульфоугля. Если этого недостаточно, можно добавить механическое перемешивание сжатым воздухом (1-2 минуты на 1 кубометр загрузки).
При эксплуатации свежего сульфоугля не допускается попадание в фильтр свободного хлора или озона — эти окислители разрушают угольную матрицу. Если вода предварительно хлорируется, требуется установка дозирования натрия бисульфита для нейтрализации остаточного хлора.
Утилизация отработанного сульфоугля
Сульфоуголь после замены подлежит вывозу и утилизации как отход IV класса опасности. Захоронение на полигонах ТКО возможно при предварительном обезвреживании: обработке известью для нейтрализации кислотности (pH доводится до 6-9) и проверке на содержание растворимых сульфатов.
Альтернативой является регенерация сульфоугля в промышленных масштабах — пиролиз при температурах 400-600°C с последующим сульфированием. Однако в России таких предприятий единицы, поэтому утилизация через лицензированные компании остается распространенным способом. Важно помнить, что несанкционированный сброс отработанного материала в канализацию или на рельеф грозит штрафами до 200 тысяч рублей для должностных лиц.
Перед вывозом отработанный сульфоуголь необходимо обезводить до влажности 60-70%, разгрузить на специальной площадке и упаковать в контейнеры с плотным дном. Запрещается смешивать сульфоуголь с другими отходами. Транспортировка осуществляется только по договору с лицензированной организацией.
Рекомендации и частые ошибки
Замена сульфоугля в промышленных установках дает возможность провести плановую ревизию и модернизацию всех сопутствующих узлов. Опыт эксплуатации показывает, что замена загрузки без замены или очистки нижнего дренажа ведет к быстрому забиванию нового слоя. Аналогичная проблема возникает, если не проводилась промывка трубопроводов после демонтажа старого материала.
- Не допускать смешивания фракций при загрузке — использовать только однородный материал.
- Исключить использование грязного инвентаря (лопат с остатками цемента, грязи или масла).
- Не проводить замену при отрицательных температурах без прогрева корпуса фильтра.
- Не экономить на гидроиспытаниях — обязательна проверка на прочность давлением не менее 10% свыше рабочего.
- Не использовать загрязненную водопроводную воду для замачивания и отмывки.
Правильное выполнение всех этапов замены сульфоугля гарантирует стабильную работу установки умягчения воды на протяжении всего срока службы новой загрузки. Даже незначительное отклонение от технологии ведет к снижению эффективности уже в первые месяцы эксплуатации. Поэтому работы должны выполняться только квалифицированным персоналом, имеющим допуск к эксплуатации сосудов, работающих под давлением.
Сводная таблица данных
В таблице ниже представлены ключевые параметры, нормативы и расчетные данные, строго регламентирующие процесс замены отработанной фильтрующей загрузки из сульфоугля в промышленных установках умягчения воды. Данные систематизированы по этапам: от диагностики состояния старой загрузки до пусконаладочных работ и утилизации отходов. Все числовые значения и характеристики полностью соответствуют тексту статьи.
| Параметр / Характеристика | Значение / Норматив | Примечание / Условие |
|---|---|---|
| 1. Диагностика и показания к замене | ||
| Нормативный срок службы сульфоугля | от 1 до 3 лет | При соблюдении режимов регенерации |
| Ресурс при высокой жесткости воды (>10 мг-экв/л) или повышенном содержании органики | 12-18 месяцев | Снижение срока службы |
| Допустимая жесткость воды на выходе (промышленные установки) | 0,1-0,3 мг-экв/л | Превышение — показание к замене |
| Критический рост гидравлического сопротивления | выше 0,25 МПа | Типичное показание к замене |
| Снижение рабочей емкости относительно паспортных значений | на 40% и более | Типичное показание к замене |
| 2. Подготовка к демонтажу | ||
| Предельное содержание железа в отработанной загрузке | превышает 5 г/кг | Требуется предварительная кислотная отмывка |
| 3. Процесс извлечения (гидровыгрузка) | ||
| Давление воды при гидровыгрузке через нижний дренаж | 0,2-0,4 МПа | Для разжижения массы в пульпу |
| Объем корпуса для ручной выгрузки (малые установки) | до 1 кубометра | Метод совками с длинной ручкой |
| Глубина удаления верхнего слоя при ручной выгрузке | 30-40 см | Очередность: верхний, средний, нижний слои |
| 4. Установка новой загрузки | ||
| Фракция сульфоугля (стандартные системы) | 0,3-1,5 мм | Строго по паспорту установки |
| Фракция сульфоугля (скоростные фильтры) | 0,8-2,0 мм | Строго по паспорту установки |
| Концентрация серной кислоты для замачивания | 2-4% раствор | Удаление примесей и стабилизация гранул |
| Время замачивания в кислоте | от 4 до 8 часов | Зависит от марки и степени загрязнения |
| Максимальная высота сброса загрузки при засыпке | не более 0,5 м | Запрещено ссыпать с большей высоты |
| Интенсивность подачи воды снизу вверх при заполнении | 3-5 м/ч | Для вымывания мелочи и выравнивания слоя |
| Проектная толщина слоя сульфоугля | от 1200 до 1800 мм | В зависимости от диаметра корпуса |
| Завышение объема засыпки относительно расчетного | на 10-15% | Компенсация усадки после взрыхления |
| Циклы взрыхления обратным током воды (после засыпки) | 3 цикла: 5 мин, 10 мин, 15 мин | Последовательное увеличение времени |
| 5. Пусконаладочные работы | ||
| Концентрация NaCl при контрольной регенерации | 8-10% | Объем раствора: 1,5-2 объема загрузки |
| Длительность пробного периода эксплуатации | 24 часа | Контроль качества воды |
| Норматив остаточной жесткости (для котельных) | не более 0,05-0,1 мг-экв/л | Паровые и водогрейные котельные |
| Норматив pH воды | 6,5-8,5 | Контролируемый параметр |
| Норматив содержания железа в воде | менее 0,3 мг/л | Контролируемый параметр |
| Скорость фильтрации для сульфоугля | 5-15 м/ч | В зависимости от высоты слоя |
| Критическая скорость, при которой возможен вынос фракций | превышает 20 м/ч | Запрещено при запуске |
| Время мутного стока в начале фильтроцикла | первые 10-15 минут | Сброс в дренаж, норма для обкатки |
| Количество циклов до полной прозрачности фильтрата | после 3-4 циклов | Период обкатки |
| 6. Регенерация и обслуживание после замены | ||
| Удельный расход регенеранта (NaCl) | 150-250 г на 1 г-экв удаленной жесткости | Оптимальный режим |
| Время контакта раствора с загрузкой | 20-30 минут | Оптимальный режим |
| Максимальная температура регенерирующего раствора | не более 35°C | Перегрев разрушает структуру |
| Снижение частоты регенерации (эффект от замены) | на 15-20% | По сравнению со старой загрузкой |
| Интенсивность взрыхления для сульфоугля | 6-10 м/ч | Режим взрыхления |
| Время механического перемешивания сжатым воздухом | 1-2 минуты на 1 кубометр загрузки | Дополнительная мера |
| 7. Утилизация отработанного сульфоугля | ||
| Класс опасности отхода | IV класс опасности | Подлежит вывозу и утилизации |
| Требуемый pH после обезвреживания известью | 6-9 | Для захоронения на полигонах ТКО |
| Температура пиролиза для промышленной регенерации | 400-600°C | Альтернативный метод утилизации |
| Влажность перед вывозом (обезвоживание) | 60-70% | Обязательное требование |
| Штраф за несанкционированный сброс (для должностных лиц) | до 200 тысяч рублей | Запрещено сбрасывать в канализацию |
Частые вопросы по теме (FAQ)
Каков нормативный срок службы сульфоугля и когда требуется его замена?
Нормативный срок службы сульфоугля при соблюдении режимов регенерации составляет от 1 до 3 лет. При работе с водой высокой жесткости (более 10 мг-экв/л) или с повышенным содержанием органики ресурс сокращается до 12-18 месяцев. Типичные показания к замене включают рост гидравлического сопротивления выше 0,25 МПа, снижение рабочей емкости на 40% и более от паспортных значений, а также появление признаков коллоидного заиливания.
Какая подготовка необходима перед демонтажом отработанной загрузки?
Необходимо остановить фильтр, слить воду до уровня верхнего дренажа, обесточить двигатели насосов и запорную арматуру, а также отключить установку от общей магистрали по давлению и обратному току. Обязательно проводят химический анализ отработанного сульфоугля: если содержание железа превышает 5 г/кг загрузки, требуется предварительная кислотная отмывка. Помещение должно быть оборудовано вентиляцией из-за возможного выброса сернистых газов.
Как правильно установить новую фильтрующую загрузку из сульфоугля?
Загрузку приобретают строго по паспорту установки: фракция 0,3-1,5 мм для стандартных систем, 0,8-2,0 мм для скоростных фильтров. Подготовительный этап включает замачивание сульфоугля в 2-4% растворе серной кислоты в течение 4-8 часов. Засыпку выполняют через верхний люк или гидравлический затвор, не допуская падения с высоты более 0,5 м. Толщина слоя должна составлять от 1200 до 1800 мм, при этом материал засыпают на 10-15% выше расчетного объема для компенсации усадки.
Какие пусконаладочные работы проводятся после замены загрузки?
После загрузки проводят гидравлическое испытание на герметичность при рабочем давлении, затем выполняют контрольную регенерацию раствором соли (хлорида натрия) концентрацией 8-10% в объеме, равном 1,5-2 объемам загрузки, с последующей отмывкой. Пробный период эксплуатации длится 24 часа, в течение которого контролируют остаточную жесткость (не более 0,05-0,1 мг-экв/л для котельных), pH (6,5-8,5) и содержание железа (менее 0,3 мг/л). Первые 2-3 цикла работают при номинальной производительности, не превышая скорость фильтрации 15 м/ч.
Как утилизируют отработанный сульфоуголь?
Сульфоуголь после замены подлежит вывозу и утилизации как отход IV класса опасности. Захоронение на полигонах ТКО возможно при предварительном обезвреживании: обработке известью для нейтрализации кислотности (pH доводится до 6-9) и проверке на содержание растворимых сульфатов. Перед вывозом материал необходимо обезводить до влажности 60-70%, упаковать в контейнеры с плотным дном и транспортировать только по договору с лицензированной организацией.
