Закачка активного газа в подземное хранилище водоносного пласта летом: принципы, технология и эксплуатационные нюансы
Подземные хранилища газа (ПХГ), созданные в водоносных пластах, представляют собой сложный инженерно-геологический комплекс. В отличие от хранилищ в истощенных месторождениях, водоносные структуры изначально не содержат углеводородов. Формирование в них буферной и активной газовой залежи требует строгого соблюдения гидродинамических и термодинамических режимов. Летняя закачка — ключевой этап годового цикла, обеспечивающий подготовку к пиковому отбору в осенне-зимний период.
Водоносный пласт представляет собой геологическую ловушку антиклинального типа, заполненную пластовой водой. Породы-коллекторы — песчаники, известняки или доломиты с определенной пористостью (обычно 15-25%) и проницаемостью. Летняя закачка газа решает задачу вытеснения пластовой воды и формирования искусственной газовой залежи с четко очерченным контуром газоносности. Каждый цикл закачки должен учитывать упругие свойства системы газ-вода, а также возможное растворение газа в пластовой жидкости.
Геолого-физические основы процесса летней закачки
Механизм вытеснения воды газом в водоносном пласте подчиняется законам поршневого вытеснения несмешивающихся фаз. В начальный период формирования хранилища газ занимает только сводовую часть структуры. При летней закачке активный газ непрерывно нагнетается в центральную зону, расширяя границы газовой шапки. Критическим параметром выступает текущее пластовое давление, которое не должно превышать горное давление (давление вышележащих пород). Превышение этого предела грозит гидроразрывом пласта и неконтролируемой миграцией газа.
Температура пласта в водоносных горизонтах обычно стабильна и соответствует геотермическому градиенту региона (в среднем 30-45 °C на глубинах 800-1500 метров). Закачиваемый газ после компримирования на компрессорной станции имеет повышенную температуру (до 50-70 °C). При входе в пласт происходит теплообмен с породой и водой. Летняя закачка в жаркий период сама по себе не вызывает аномального охлаждения призабойной зоны, однако грамотный температурный мониторинг обязателен для предотвращения гидратообразования в стволе скважины.
Технологическая схема закачки и оборудование
Типовая схема летней закачки включает магистральный газопровод высокого давления, узел подключения, цех осушки и очистки, компрессорный цех и сеть нагнетательных скважин. Газ перед подачей в пласт проходит обязательную осушку до точки росы по влаге минус 10-20 °C при рабочем давлении. Наличие капельной влаги в газе категорически недопустимо, так как она вызывает коррозию промыслового оборудования и может приводить к кольматации призабойной зоны.

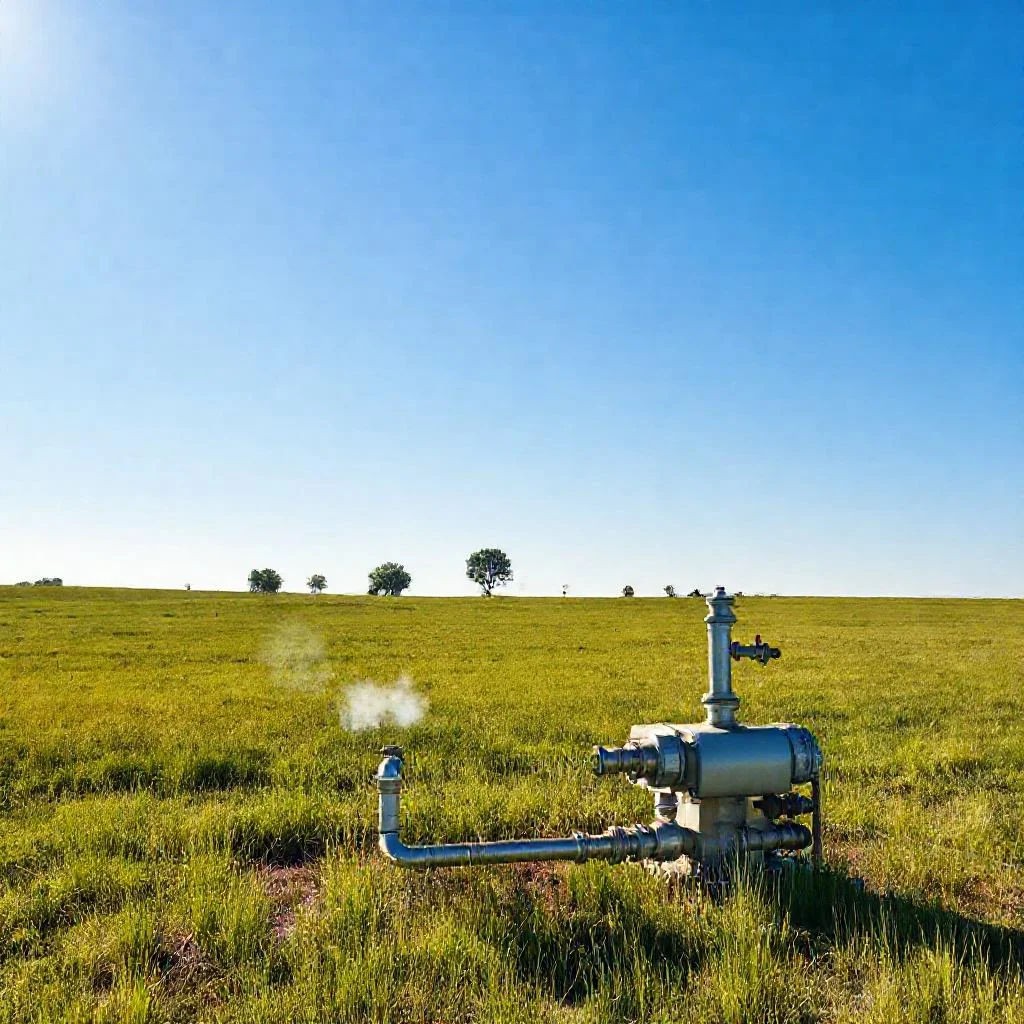

Нагнетательные скважины оборудованы фонтанной арматурой (обычно типа АНГ-65 или АНГ-100) с рабочим давлением до 25 МПа. Конструкция забоя предусматривает наличие пакера, изолирующего межколонное пространство, и фильтра-хвостовика для равномерного распределения газа по стволу. Летняя закачка ведется непрерывно, но при необходимости возможно циклическое нагнетание с остановками для стабилизации давления. Объемы закачки регулируются сменой режимов работы компрессоров (центробежных или поршневых) и дросселированием на устье.
Важным элементом является система антикоррозионной защиты. Влажный пластовый газ, содержащий углекислый газ или сероводород, агрессивен по отношению к металлу. Летом, при повышенной влажности воздуха на площадке, риск атмосферной коррозии возрастает. Поэтому ингибиторная защита и регулярный визуальный контроль состояния трубопроводов обязательны.
Гидродинамический мониторинг и контроль распространения газа
Для предотвращения прорыва газа по высокопроницаемым пропласткам ведется постоянный гидродинамический мо-ниторинг. Ключевой метод — наблюдение за изменением давления в пьезометрических (наблюдательных) скважинах, расположенных по периферии хранилища. Если давление в законтурной зоне растет быстрее прогнозов, это сигнализирует о негерметичности ловушки или прорыве газа по трещинам. В таком случае темпы закачки срочно снижают, а в тяжелых случаях переходят на режим стабилизации.
Объем закачиваемого активного газа строго привязан к утвержденному проектному графику. Типичная сезонная цикличность: летом — закачка (100-150 дней), зимой — отбор. Активный газ — это та часть, которая извлекается и потребляется в пиковый сезон. Буферный газ (подушка) остается в пласте постоянно и служит упругим элементом, поддерживающим давление. Соотношение буферного и активного газа в водоносных пластах обычно выше, чем в истощенных месторождениях, и может достигать 60:40 или даже 70:30. Летняя закачка направлена именно на восполнение активной части, извлеченной прошлой зимой.
Скорость продвижения газоводяного контакта (ГВК) рассчитывается на основе уравнения Дарси для двухфазной фильтрации. Учитываются вязкость газа, его сжимаемость и капиллярные силы. Водоносные пласты часто неоднородны по проницаемости, что вызывает неравномерное внедрение газа в поровое пространство. Процесс летней закачки необходимо корректировать по данным геофизического контроля — нейтронному каротажу, импульсному нейтрон-нейтронному каротажу и термометрии. Эти методы позволяют определить текущее положение газоводяного контакта и степень заполнения ловушки.
Особенности эксплуатации ПХГ в жаркий период
Летняя закачка технологически сложнее отбора по нескольким причинам. Высокая температура окружающего воздуха ухудшает условия охлаждения компрессорных агрегатов. Нагнетание производится при высоком противодавлении пласта, которое летом еще минимально (после зимнего отбора). По мере заполнения хранилища давление на устье скважины растет, что требует увеличения степени сжатия на компрессорах. Энергозатраты на закачку 1000 м³ газа в водоносный пласт могут варьироваться от 50 до 150 кВт·ч в зависимости от глубины и давления.
Также учитывается явление гистерезиса смачиваемости. После каждого цикла закачки и отбора часть воды безвозвратно остается в поровом пространстве, увеличивая остаточную водонасыщенность. Это снижает эффективную пористость для газа. Для водоносных пластов характерно постепенное снижение приемистости скважин по мере накопления циклов закачки. Летом это проявляется в необходимости увеличивать давление нагнетания без роста объемов закачки. Решением становится проведение кислотных обработок призабойной зоны или гидроразрыв пласта (ГРП), но эти методы применяют строго по проектным допускам.
Экологические аспекты и безопасность
Закачка газа в водоносный пласт требует жесткого контроля за герметичностью недр. Потенциальный риск — выход газа за пределы ловушки через литологические окна или тектонические нарушения. Летом, при интенсивной закачке, риск микросейсмической активности невысок, но проекты предусматривают установку сейсмических станций в радиусе 5-10 км. При обнаружении аномальной активности темпы закачки снижают до безопасного уровня.
Система мониторинга атмосферного воздуха на площадке включает датчики метана и сероводорода. Утечки газа через фланцевые соединения арматуры и неплотности сальников должны находиться на уровне не более 0,1% от общего объема прокачки. В летний период, вследствие теплового расширения металла, количество микровыбросов может несколько возрасти, поэтому обход трасс и осмотр оборудования проводят усиленно — не реже двух раз в смену.
Перспективы и интенсификация летней закачки
Современные подходы к летней закачке включают применение цифровых двойников пласта. Математическая модель, построенная на данных ГИС и гидродинамики, позволяет прогнозировать поведение газоводяного контакта и оптимизировать режимы с точностью до 95%. Внедрение заходок (циклическое дробление объемов закачки) дает возможность снизить образование языков обводнения и улучшить коэффициент охвата пласта.
Использование ингибиторов солеотложений становится актуальным для водоносных структур с высокой минерализацией пластовой воды (более 200 г/л). Отложение солей в призабойной зоне нагнетательных скважин снижает их прием. Летняя обработка горячей водой с реагентами восстанавливает проницаемость без остановки цикла закачки.
Промышленное внедрение систем охлаждения нагнетаемого газа методом воздушного охлаждения (АВО) позволяет снизить тепловую нагрузку на пласт и уменьшить энергозатраты на компримирование. В результате летняя закачка становится более экономически эффективной, а устойчивость газовой залежи в водоносном пласте возрастает на 15-20% по сравнению с традиционными схемами.
Все этапы летней закачки — от осушки газа до мониторинга положения ГВК — представляют собой единый технологический цикл, основанный на данных геомеханики и гидродинамики. Соблюдение регламентов и проектных параметров позволяет эксплуатировать водоносное ПХГ десятилетиями, обеспечивая надежное газоснабжение потребителей в зимний период.
Сводная таблица данных
В таблице ниже приведены ключевые параметры, характеристики и режимные показатели процесса летней закачки активного газа в подземное хранилище (ПХГ), созданное в водоносном пласте, строго по данным из текста статьи.
| Параметр / Характеристика | Значение / Описание (из текста статьи) |
|---|---|
| Тип геологической ловушки | Антиклинального типа, заполнена пластовой водой |
| Породы-коллекторы | Песчаники, известняки или доломиты |
| Пористость пород-коллекторов | 15-25% |
| Температура пласта (на глубинах 800-1500 м) | 30-45 °C (средняя, соответствует геотермическому градиенту) |
| Температура закачиваемого газа после компримирования | 50-70 °C |
| Типовая фонтанная арматура нагнетательных скважин | АНГ-65 или АНГ-100 |
| Рабочее давление фонтанной арматуры | До 25 МПа |
| Обязательная осушка газа (точка росы по влаге) | Минус 10 — минус 20 °C при рабочем давлении |
| Длительность сезона летней закачки | 100-150 дней |
| Типичное соотношение буферного и активного газа (буфер:актив) | 60:40 или 70:30 |
| Энергозатраты на закачку 1000 м³ газа (в зависимости от глубины и давления) | 50-150 кВт·ч |
| Допустимый уровень утечек газа через фланцы и сальники | Не более 0,1% от общего объема прокачки |
| Минерализация пластовой воды (для актуальности ингибиторов солеотложений) | Более 200 г/л |
| Повышение устойчивости газовой залежи при использовании систем охлаждения (АВО) | На 15-20% по сравнению с традиционными схемами |
| Точность прогнозирования поведения ГВК с помощью цифровых двойников | До 95% |
| Риск микросейсмической активности летом (при интенсивной закачке) | Невысокий (проекты предусматривают сейсмостанции в радиусе 5-10 км) |
Частые вопросы по теме (FAQ)
Каково типичное соотношение буферного и активного газа в водоносных пластах?
В водоносных пластах, в отличие от истощенных месторождений, доля буферного газа значительно выше. Согласно тексту статьи, соотношение буферного и активного газа в водоносных структурах может достигать 60:40 или даже 70:30. Летняя закачка направлена именно на восполнение активной части, извлеченной прошлой зимой.
Почему при летней закачке критически важно не превышать пластовое давление?
Превышение текущего пластового давления выше горного давления (давления вышележащих пород) категорически недопустимо. Как указано в статье, это грозит гидроразрывом пласта и неконтролируемой миграцией газа. Поэтому процесс нагнетания строго контролируется, чтобы давление оставалось в безопасных пределах.
Какие основные технологические требования предъявляются к газу перед закачкой в водоносный пласт летом?
Газ перед подачей в пласт проходит обязательную осушку до точки росы по влаге минус 10-20 °C при рабочем давлении. Наличие капельной влаги в газе категорически недопустимо, так как это вызывает коррозию оборудования и может приводить к кольматации (закупорке) призабойной зоны.
Какие методы геофизического контроля используются для отслеживания положения газоводяного контакта (ГВК) летом?
Для определения текущего положения газоводяного контакта и степени заполнения ловушки в статье упоминаются следующие методы: нейтронный каротаж, импульсный нейтрон-нейтронный каротаж и термометрия. Эти данные позволяют корректировать процесс летней закачки.
Каковы риски летней закачки, связанные с негерметичностью пласта, и как их контролируют?
Потенциальный риск — выход газа за пределы ловушки через литологические окна или тектонические нарушения. Для контроля ведется постоянный гидродинамический мониторинг: наблюдение за изменением давления в пьезометрических (наблюдательных) скважинах, расположенных по периферии хранилища. Если давление в законтурной зоне растет быстрее прогнозов, темпы закачки срочно снижают.
