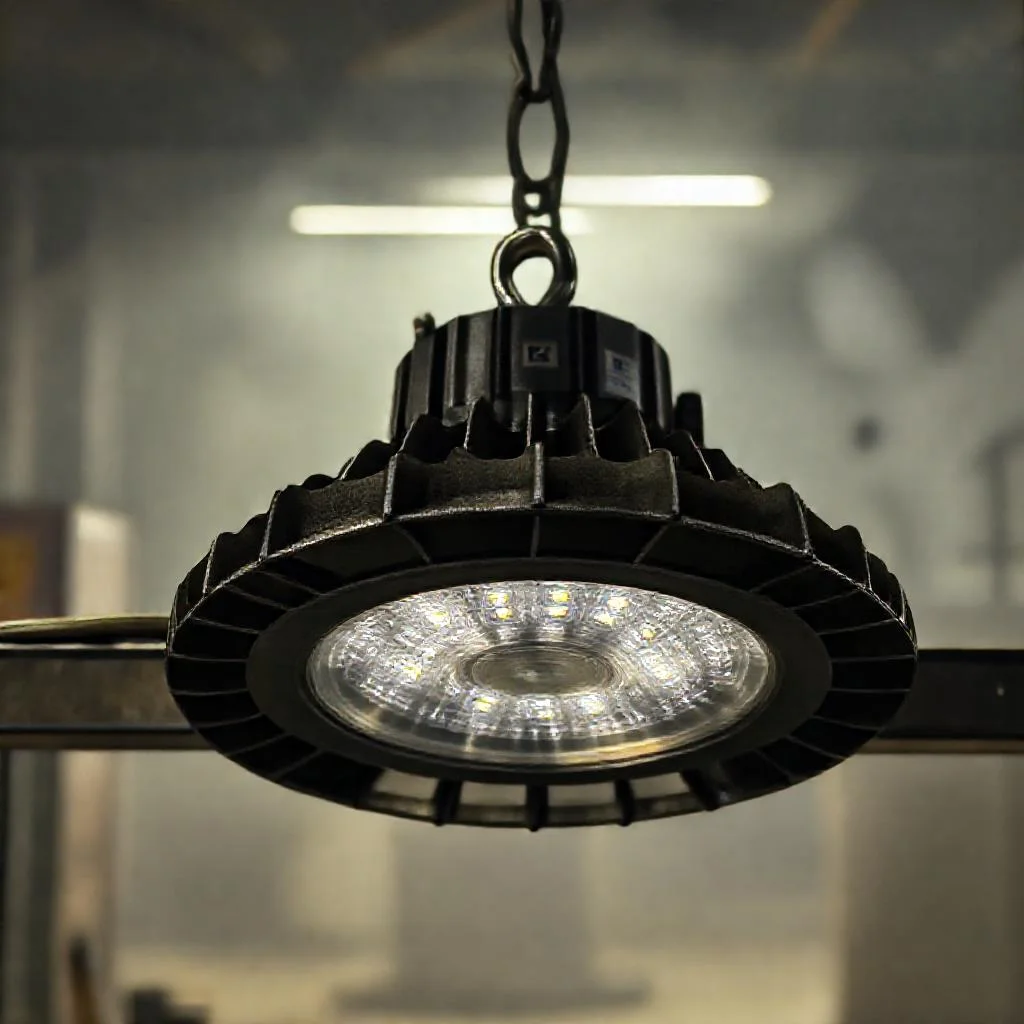

Взрывозащищенные светодиодные светильники Ех для АЗС и химических производств
Освещение взрывоопасных зон — одна из наиболее ответственных задач в промышленной энергетике. Ошибка в выборе светильника на автозаправочной станции или химическом реакторном цехе способна привести к катастрофе. Взрывозащищенные светодиодные светильники (Ex-светильники) стали отраслевым стандартом, вытесняя устаревшие ртутные и люминесцентные аналоги. В основе их конструкции лежит принцип исключения трех компонентов «топливного треугольника»: источника воспламенения, горючего вещества и окислителя.
Природа взрыва и классы взрывозащиты
На АЗС и химических производствах в воздухе присутствуют горючие газы, пары легковоспламеняющихся жидкостей или горючая пыль. Любое электрооборудование, включая светильник, может стать источником искры или нагретой поверхности. Понимание того, как именно происходит взрыв, определяет выбор взрывозащиты.
Основные виды взрывозащиты, применимые к светодиодным светильникам:
- Взрывонепроницаемая оболочка (d). Корпус светильника выдерживает давление внутреннего взрыва без разрушения. Пламя гасится за счет специальных лабиринтных щелей (взрывонепроницаемые зазоры). Это самый распространенный тип для мощных светильников на АЗС и в химии.
- Повышенная защита от искрения (e). Исключается образование дуги или искры при нормальной работе. Применяется для клеммных коробок и светильников, работающих в зонах с низкой вероятностью появления взрывоопасной смеси (зона 2).
- Искробезопасная электрическая цепь (i). Энергия в цепи ограничена до уровня, недостаточного для воспламенения смеси. Часто комбинируется с другими видами защиты.
- Герметизация компаундом (m). Электронные компоненты залиты негорючим компаундом, исключающим контакт с атмосферой.
- Кварцевое или порошковое заполнение (q). Дуга гасится за счет плотной засыпки кварцевым песком.
Маркировка взрывозащиты всегда начинается с буквы «Ex». Например, маркировка 1Ex d IIB T5 Gb X расшифровывается полно и строго: уровень взрывозащиты «взрывонепроницаемая оболочка», группа II (промышленность), подгруппа B (этилен, пропан), температурный класс T5 (макс. 100°C), уровень Gb (высокий для зон 1 и 2).
Требования к светильникам для АЗС
Автозаправочная станция — зона с постоянным присутствием паров бензина, дизельного топлива и газа. Зоны классифицируются согласно ПУЭ (Правила устройства электроустановок) и ГОСТ 30852.9.
- Зона 0 (В-1г). Внутренняя полость резервуаров с топливом. Светильники устанавливать категорически запрещено. Освещение — только снаружи через взрывозащищенные окна.
- Зона 1 (В-1а). Пространство вокруг сливных муфт, дыхательных клапанов и раздаточных колонок (до 1,5 м по горизонтали и вертикали). Здесь обязательны светильники с уровнем взрывозащиты «взрывонепроницаемая оболочка» (Ex d) или «искробезопасная цепь» (Ex i). Корпус — из нержавеющей стали или алюминиевого сплава с защитным покрытием.
- Зона 2 (В-1б). Остальная территория АЗС, где взрывоопасная смесь возможна только при аварийной ситуации. Допустимо использование светильников с повышенной защитой от искрения (Ex e).

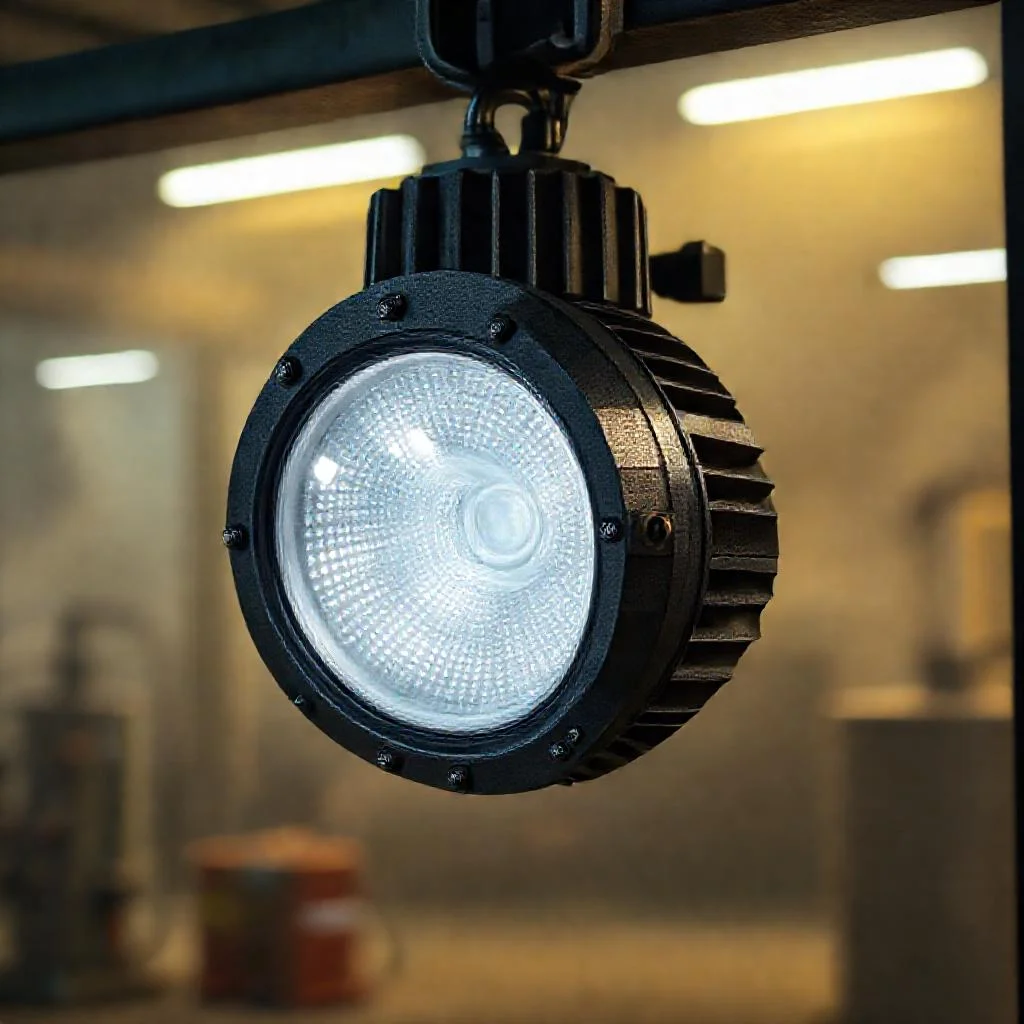

Светодиодные Ex-светильники для АЗС имеют герметичный корпус со степенью защиты IP66 (защита от струй воды и пыли). Уличное размещение требует дополнительной стойкости к УФ-излучению и соляному туману. Температурный класс для бензиновых паров — T3 (до 200°C) или T4 (до 135°C). Наливные эстакады и газовые колонки требуют класса T5 (до 100°C) или T6 (до 85°C).
Специфика освещения химических производств
Химическая промышленность отличается разнообразием сред: водород, ацетилен, сероводород, аммиак, метанол и агрессивные кислотные пары. Выбор взрывозащищенного светильника здесь критически зависит от группы взрывоопасной смеси.
- Группа IIA (пропан, ацетон, бензол). Наименее опасная группа. Стандартные Ex d светильники с алюминиевым корпусом.
- Группа IIB (этилен, коксовый газ). Требуют более широких взрывонепроницаемых зазоров. Увеличенная толщина стенок корпуса.
- Группа IIC (водород, ацетилен, сероуглерод). Самые опасные. Взрывонепроницаемый зазор минимален (менее 0,1 мм). Корпус из нержавеющей стали с двойным уплотнением. Электроника имеет защиту от искрения уровня «ia» (двухканальная защита).
Светильники для химически агрессивных сред (цехи по производству кислот, щелочей, хлора) должны иметь корпус из кислотостойкой нержавеющей стали (AISI 316L). Плафон изготавливается из закаленного стекла с торцевой защитой от химической коррозии. Уплотнительные прокладки — из фторкаучука (FKM), устойчивого к органическим растворителям. Монтаж таких светильников выполняется на специальные взрывозащищенные кронштейны с резьбой NPT (американская трубная резьба).
Преимущества светодиодов перед традиционными источниками света
Переход на светодиодные светильники во взрывоопасных зонах обусловлен не только экономией электроэнергии, но и фундаментальными вопросами безопасности.
- Низкая температура нагрева. Светодиод нагревается до 50-70°C, в отличие от ДРЛ (400°C) или галогенных ламп (600°C). Это снижает тепловую нагрузку на корпус и уменьшает вероятность воспламенения пыли или газов.
- Отсутствие искрообразующих элементов. В конструкции нет щеток, реле, газоразрядных трубок. Единственная электрическая дуга возможна только в месте пайки — при условии разрыва цепи.
- Механическая прочность. Светодиодный модуль не содержит хрупких колб. Устойчивость к вибрации и ударам (до 10g) важна для насосных станций и компрессорных.
- Высокая цветопередача (CRI > 80). Оператор видит истинный цвет облаков пара, что критично для обнаружения утечек.
- Мгновенный запуск. Отсутствие времени разогрева. Свет включается на полную мощность мгновенно, что важно при аварийных ситуациях.
Важно учитывать, что светодиоды не вечны. Ресурс драйвера и светодиодной матрицы составляет 50 000 – 100 000 часов. Однако в условиях агрессивной химии деградация люминофора (пожелтение) ускоряется. Рекомендуется выбирать светильники с заменяемым светодиодным модулем и драйвером, расположенным в отдельной, герметичной полости корпуса.
Проектирование освещения: как избежать ошибок
Выбор светильника по каталогу — лишь часть задачи. Неправильная установка сводит на нет любую взрывозащиту.
Расчет освещенности. Для АЗС средняя горизонтальная освещенность в зоне заправки должна быть не менее 50-75 люкс (в зависимости от норм страны). Для химических цехов с постоянным пребыванием персонала — 150-300 люкс. Использование светильников Ex с куполообразным рассеивателем или с зеркальными отражателями позволяет равномерно распределить свет без слепящих бликов.
Выбор кабельного ввода. Место входа кабеля в светильник — слабое звено. Используются взрывозащищенные кабельные вводы (сальники) с резьбой. Важно соответствие кабеля: марка ВВГнг (A) -LS (негорючий, с низким дымо- и газовыделением) или бронированный КВБбШв. Для взрывоопасных зон класса 1 запрещено использовать сальники с резиновыми уплотнителями без армирования — только металлические или армированные пластиком.
Заземление. Каждый светильник Ex должен иметь внешнюю и внутреннюю клемму заземления. Недопустимо использовать заземление через кабельный ввод — только отдельный медный провод сечением не менее 4 мм². Корпуса светильников из алюминия требуют антикоррозийной обработки контактных площадок.
Расстояние до источника. Светильник не должен располагаться в близи вентиляционных отверстий реакторов, клапанов сброса давления или дыхательных линий резервуаров. Минимальное расстояние до горловины колонки — 1,5 м (для зоны 1). При низком монтаже (менее 2,5 м от земли) на АЗС необходимо использовать защитные решетки от механических повреждений.
Техническое обслуживание и ресурс
Взрывозащищенный светильник требует регулярного осмотра, что часто игнорируется.
- Ежегодная проверка. Демонтаж и проверка герметичности уплотнений, целостности взрывонепроницаемых зазоров (щупом). Обнаружение трещин в корпусе или плафоне — основание для немедленной замены.
- Чистка плафона. На химических производствах налет соли, пыли или реагентов снижает световой поток до 30% за год. Использование растворителей, агрессивных к силиконовым прокладкам, запрещено.
- Замена светодиодного модуля. Световой поток снижается на 30% (критерий отказа, L70) после 50 000 часов. Модуль должен быть заменен только на заводской аналог с теми же температурными и оптическими характеристиками.
Важно помнить: категорически запрещено самостоятельно сверлить дополнительные отверстия в корпусе Ex-светильника, заменять штатные болты на обычные или использовать не оригинальные прокладки. Это нарушает условия сертификации и аннулирует гарантию.
Типичные примеры применения
На практике для АЗС чаще всего используются светильники с мощностью 50-100 Вт, установленные на высоте 5-8 метров. Они обеспечивают освещение территории и навесов. Для резервуарных парков применяются прожектора Ex с узким лучом — до 30 градусов, мощностью 150-200 Вт. Корпус — из нержавеющей стали с пассивной системой отвода тепла (радиатор).
В цехах химического синтеза, где происходит выделение водорода (группа IIC), устанавливаются светильники мощностью 30-60 Вт, работающие при напряжении до 48 В (искробезопасная цепь). Они комплектуются взрывозащищенными разъемами с блокировкой, исключающей возможность подключения под напряжением. Такие светильники могут быть установлены даже внутри стендов для лабораторного анализа или вблизи газовых баллонов.
Освещение нефтехимических эстакад требует светильников с увеличенным углом освещения (до 120 градусов). Это необходимо для одновременного освещения как площадки обслуживания, так и мест разгрузки цистерн. Мощность здесь достигает 120-180 Вт, с обязательным использованием датчиков движения (только взрывозащищенных) — экономия ресурса светодиодов и драйвера.
Антивандальные требования для АЗС
Светильники на открытых площадках АЗС подвергаются не только погодному, но и вандальному воздействию. Удары ключами, падение с высоты, случайные столкновения с топливозаправщиками требуют особой прочности. Стеклянные плафоны заменяются на закаленное стекло (толщина от 5 мм) или поликарбонат (ударная вязкость до 20 Дж). Однако поликарбонат со временем мутнеет под ультрафиолетом. Оптимальный выбор — стекло с электрохимической защитой (армирование металлической сеткой внутри корпуса, а не снаружи), чтобы не нарушать взрывонепроницаемые зазоры.
Подводя итоги, взрывозащищенные светодиодные светильники для АЗС и химических производств — это не просто источник света, а элемент системы промышленной безопасности. Их выбор требует точного знания класса зоны, группы взрывоопасной смеси, температурного класса и физико-химических свойств окружающей среды. Качественно спроектированное освещение предотвращает аварии, снижает производственный травматизм и повышает эффективность работы операторов в режиме реального времени.
Сводная таблица данных
В таблице ниже представлены ключевые параметры и сравнительные характеристики взрывозащищенных светодиодных светильников (Ex) для типовых зон применения на АЗС и химических производствах, систематизированные строго на основе данных статьи. Данные включают классификацию зон, виды взрывозащиты, требования к корпусу и материалы, что позволяет сопоставить условия эксплуатации на автозаправочных станциях и в цехах химической промышленности.
| Параметр / Характеристика | АЗС (Автозаправочная станция) | Химическое производство |
|---|---|---|
| Основные зоны (классификация ПУЭ) | Зона 0 (В-1г), Зона 1 (В-1а), Зона 2 (В-1б) | Зоны с группами IIA, IIB, IIC |
| Рекомендуемые виды взрывозащиты | Зона 1: Ex d (взрывонепроницаемая оболочка) или Ex i (искробезопасная цепь) Зона 2: Ex e (повышенная защита от искрения) |
Ex d (для всех групп), Ex i (уровень «ia» для группы IIC), комбинация видов защиты |
| Материал корпуса | Нержавеющая сталь или алюминиевый сплав с защитным покрытием | Кислотостойкая нержавеющая сталь (AISI 316L) для агрессивных сред; алюминий для группы IIA |
| Степень защиты корпуса | IP66 (защита от струй воды и пыли) | IP66 (герметичный корпус) |
| Температурный класс (T-класс) | T3 (до 200°C) или T4 (до 135°C) для бензиновых паров; T5 (до 100°C) или T6 (до 85°C) для наливных эстакад и газовых колонок | Зависит от смеси: T5 (до 100°C) и выше для групп IIC |
| Типовая мощность светильников | 50–100 Вт (для территории и навесов); 150–200 Вт (прожектора для резервуарных парков) | 30–60 Вт (при напряжении до 48 В для искробезопасной цепи); 120–180 Вт (для нефтехимических эстакад) |
| Требования к кабельному вводу | Взрывозащищенные сальники; запрет на резиновые уплотнители без армирования для зоны 1 | Взрывозащищенные вводы с резьбой NPT (американская трубная резьба) |
| Особые условия и доп. требования | Стойкость к УФ-излучению и соляному туману; антивандальная защита (закаленное стекло от 5 мм или поликарбонат) | Плафон из закаленного стекла с торцевой защитой от химической коррозии; уплотнители из фторкаучука (FKM); коррозионная стойкость |
| Пример маркировки | 1Ex d IIB T5 Gb X (расшифровка: взрывонепроницаемая оболочка, группа IIB, класс T5, уровень Gb) | Маркировка включает группу (IIA, IIB, IIC) и уровень взрывозащиты (например, «ia» для IIC) |
Частые вопросы по теме (FAQ)
Какой тип взрывозащиты светильников обязателен для установки непосредственно в зоне 1 на АЗС (вблизи раздаточных колонок)?
В зоне 1 (В-1а) — пространстве вокруг сливных муфт, дыхательных клапанов и раздаточных колонок (до 1,5 м по горизонтали и вертикали) — обязательны светильники с уровнем взрывозащиты «взрывонепроницаемая оболочка» (Ex d) или «искробезопасная цепь» (Ex i). Корпус таких светильников должен быть выполнен из нержавеющей стали или алюминиевого сплава с защитным покрытием.
Чем отличаются требования к взрывозащищенным светильникам для групп IIA, IIB и IIC на химических производствах?
Группа взрывоопасной смеси определяет конструкцию корпуса и защиту. Для группы IIA (пропан, бензол) применяются стандартные Ex d светильники с алюминиевым корпусом. Группа IIB (этилен) требует увеличенной толщины стенок и более широких взрывонепроницаемых зазоров. Для самой опасной группы IIC (водород, ацетилен) взрывонепроницаемый зазор минимален (менее 0,1 мм), корпус изготавливается из нержавеющей стали с двойным уплотнением, а электроника имеет защиту уровня «ia» (двухканальная защита от искрения).
Почему светодиодные Ex-светильники считаются более безопасными для взрывоопасных зон, чем традиционные ртутные (ДРЛ) или галогенные лампы?
Основное преимущество — низкая температура нагрева. Светодиод нагревается до 50-70°C, тогда как ДРЛ разогреваются до 400°C, а галогенные — до 600°C. Это кардинально снижает риск воспламенения горючих газов, паров или пыли. Кроме того, в светодиодных светильниках отсутствуют искрообразующие элементы (щетки, реле, газоразрядные трубки), и они обладают высокой механической прочностью, устойчивой к вибрациям до 10g.
Какие требования предъявляются к кабельному вводу и заземлению при монтаже взрывозащищенного светильника?
Кабельный ввод: Обязательно использование взрывозащищенных кабельных сальников с резьбой. Во взрывоопасных зонах класса 1 запрещено применять сальники с резиновыми уплотнителями без армирования — только металлические или армированные пластиком. Заземление: Каждый светильник Ex должен иметь внешнюю и внутреннюю клемму заземления. Недопустимо заземление через кабельный ввод — требуется отдельный медный провод сечением не менее 4 мм².
Какой ресурс работы светодиодных Ex-светильников и на что обратить внимание при выборе для агрессивных химических сред?
Ресурс драйвера и светодиодной матрицы составляет 50 000 – 100 000 часов. Однако в условиях агрессивной химии деградация люминофора (пожелтение) ускоряется, и световой поток может снизиться на 30% (критерий отказа L70) после 50 000 часов. Рекомендуется выбирать светильники с заменяемым светодиодным модулем и драйвером. Для химически агрессивных сред корпус должен быть из кислотостойкой нержавеющей стали AISI 316L, а уплотнительные прокладки — из фторкаучука (FKM).
