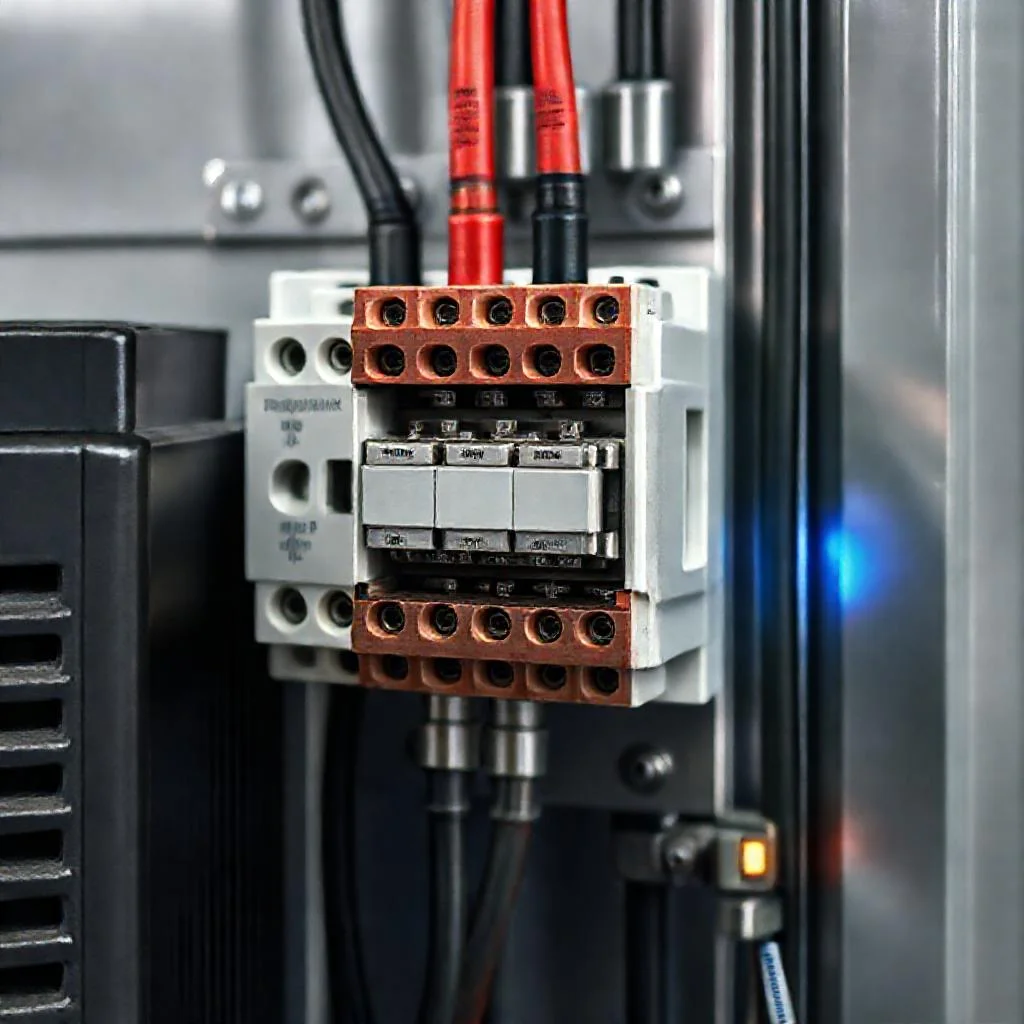

Выбор контактора постоянного тока для отключения инвертора от аккумуляторной сборки
Отключение мощного инвертора от аккумуляторной батареи — одна из самых критичных операций в силовой электронике. В отличие от сетевых выключателей переменного тока, здесь нет естественного перехода тока через ноль. Это означает, что при размыкании контактов возникает мощная электрическая дуга, которая горит значительно дольше и интенсивнее. Неправильный выбор контактора постоянного тока ведет к подгоранию контактов, выходу из строя коммутационного аппарата и потенциальному возгоранию. Ниже приведен подробный анализ критериев выбора, основанный на законах физики и реальных инженерных практиках.
Для начала необходимо четко понимать разницу между коммутацией переменного и постоянного тока. В сети переменного тока 50 или 60 Гц напряжение 100 раз в секунду проходит через нулевое значение. В этот момент дуга гаснет самопроизвольно. В цепи постоянного тока напряжение всегда имеет одну полярность, и дуга стабильна. Единственный способ погасить её — растянуть до такой длины, при которой напряжение сети больше не сможет её поддерживать. Контактор постоянного тока разрабатывается для этой задачи с помощью специальных дугогасительных камер и магнитного дутья.
Критическое различие: контакторы переменного и постоянного тока
Использование обычного контактора или пускателя переменного тока для отключения инвертора от аккумуляторов — грубая ошибка. Контактор AC (Alternating Current) рассчитан на короткое время горения дуги и не имеет эффективной системы её гашения на постоянном токе. При попытке разомкнуть цепь 48 В или 96 В дуга будет гореть непрерывно, разрушая контактную группу. Исключение составляют лишь миниатюрные нагрузки — менее 0,5 А. Для мощных систем (от 100 А и выше) требуется специализированный контактор DC (Direct Current), оснащенный постоянными магнитами или электромагнитной катушкой дутья в камере.
Аккумуляторная сборка для инвертора представляет собой низкоомный источник энергии. Внутреннее сопротивление литий-железо-фосфатных (LFP) или свинцово-кислотных батарей очень мало. Это означает, что ток короткого замыкания и ток заряда/разряда могут достигать тысяч ампер. Контактор должен выдерживать не только номинальный рабочий ток инвертора, но и аварийные токи отключения, а также пиковые пусковые токи емкостной нагрузки на входе инвертора.
Определение номинального напряжения и тока
Первое правило выбора — контактор должен быть рассчитан на максимальное напряжение холостого хода аккумуляторной сборки. Для 48-вольтовой системы пиковое напряжение может достигать 54,6–58,4 В (для литиевых аккумуляторов при полном заряде). Для 96-вольтовой системы — до 116 В. Категорически запрещается использовать контактор, номинальное напряжение которого ниже этого значения, даже если рабочий ток кажется низким. Дуга погаснет не полностью, и пробой гарантирован.
Выбор по току требует применения коэффициента запаса. Минимальный рекомендуемый номинальный ток контактора — 1,25–1,5 от номинального тока инвертора. Если инвертор потребляет 200 А, контактор должен быть выбран на 250–300 А как минимум. Это связано с нагревом контактов при длительной работе и с ухудшением их проводимости со временем из-за эрозии. Практика показывает, что контактор, работающий на пределе своих параметров, выходит из строя в течение первых месяцев эксплуатации.
Дугогашение и отключение индуктивной нагрузки
Входная цепь инвертора содержит электролитические конденсаторы большой емкости. При подключении заряженного инвертора к аккумулятору возникает бросок тока, который может достигать сотен ампер и длиться миллисекунды. Контактор должен быть способен коммутировать емкостную нагрузку (capacitive load) без сваривания контактов. Хотя сам акт замыкания менее опасен, чем размыкание, ударный ток в момент включения требует высокой механической прочности контактной системы.
Куда сложнее ситуация с отключением. Инвертор, даже будучи обесточен по управлению, внутри содержит дроссели и трансформаторы, которые накапливают энергию в магнитном поле. При резком разрыве цепи эта индуктивность генерирует выброс напряжения, который добавляется к напряжению аккумулятора. Контактор постоянного тока обязан иметь дугогасительную камеру, способную погасить дугу с наложенным импульсом индуктивного выброса. Стандартные контакторы DC маркируются по категории применения, аналогичной IEC 60947. Для батарейных цепей релевантна категория DC-1 (активная нагрузка) и DC-3 (двигатели). Для инвертора с конденсаторами на входе безопаснее выбирать аппарат с запасом по отключающей способности на 30–50 %.
Управление катушкой и потребляемая мощность
Катушка управления контактора — это электромагнит, потребляющий энергию. Напряжение катушки должно быть согласовано с системой управления. Наиболее распространены катушки на 12 В, 24 В и 48 В. В системах с инвертором часто используются 24-вольтовые цепи управления. Важно учитывать, что контактор потребляет значительный ток в момент включения (для подтягивания сердечника), который затем снижается до тока удержания. Некоторые современные модели имеют экономичную электронную схему — так называемый power saver или интеллектуальный драйвер, который резко снижает энергопотребление катушки после замыкания. Это значительно уменьшает нагрев катушки и экономит энергию аккумулятора.
На практике следует избегать подключения катушки напрямую к аккумуляторной батарее инвертора без контроля. Падение напряжения на аккумуляторе при пуске инвертора может вызвать отпускание контактора и его дребезг. Рекомендуется использовать отдельный источник управления или стабилизированный блок питания. Также критично правильно подобрать диод защиты. При отключении питания катушки возникает ЭДС самоиндукции до нескольких сотен вольт, которая может пробить транзистор контроллера. Установка быстродействующего диода (например, 1N4007 для маломощных или шоттки для мощных катушек) параллельно обмотке катушки анодом к минусу обязательна.
Типы контакторов: гибридные, электромеханические и полупроводниковые
На рынке представлены три принципиально разных класса устройств для коммутации цепей постоянного тока высокой мощности. Классические электромеханические контакторы — это надежные и дешевые устройства с механическим разрывом цепи. Они имеют механический ресурс около 1 миллиона циклов и электрический ресурс — около 10–50 тысяч циклов при номинальной нагрузке. Их главный недостаток — искрение и износ контактов. Для систем частого отключения (более 1 раза в час) такой контактор требует ежегодной замены.
Гибридные контакторы — это компромиссное решение. Внутри корпуса параллельно механическим контактам стоит тиристор или IGBT-ключ. В момент размыкания управляющая электроника подает сигнал на открытие полупроводника, и напряжение на контактах падает до нуля. Механические контакты размыкаются в бестоковый момент, что устраняет эрозию. Электрический ресурс гибридных контакторов составляет миллионы циклов. Недостаток — более высокая цена и наличие собственного энергопотребления в выключенном состоянии (для питания схемы управления).
Полупроводниковые контакторы (на тиристорах или силовых транзисторах) не имеют движущихся частей. Они не искрят, бесшумны и практически вечны с точки зрения механики. Однако они имеют существенное падение напряжения на переходе (1–2 В) при номинальном токе. Для тока 300 А это означает потери от 300 до 600 Вт тепла, которые необходимо отводить. Кроме того, полупроводниковые ключи в выключенном состоянии не обеспечивают полную гальваническую развязку — через них протекает микроток утечки. Для отключения аккумулятора на длительный срок это недопустимо. Поэтому полупроводниковые устройства применяются только в комбинации с электромеханическим выключателем или для быстрого частого отключения в гибридных схемах.
Механическое исполнение и клеммы
Контактор для аккумуляторной сборки — это силовой элемент, через который протекают полные токи системы. Клеммы должны обеспечивать надежный контакт без нагрева. Медные шины, обработанные гальванически (лужение или серебрение), предпочтительнее алюминиевых. Сечение контактных площадок должно соответствовать сечению силового кабеля. Затяжка болтов должна выполняться динамометрическим ключом с моментом, указанным в документации. Недотяг или перетяг ведут к росту переходного сопротивления и нагреву.
Степень защиты корпуса (IP) выбирается исходя из условий эксплуатации. Для сухих закрытых шкафов достаточно IP20. Для уличных установок или помещений с высокой влажностью требуется IP65 или выше. Керамическая или стекловолоконная дугогасительная камера — признак качественного контактора, рассчитанного на тяжелые условия работы. Пластиковая камера при высокой нагрузке может выделять токсичный газ и разрушаться.
Расчет времени отключения и сваривание контактов
Скорость отключения контактора имеет значение в аварийных режимах. При коротком замыкании внутри инвертора каждый миллисекунда промедления ведет к росту тока и энергии, выделяемой в дуге. Специализированные быстродействующие контакторы постоянного тока имеют время отключения 5–15 мс. Обычные промышленные модели могут отключаться за 20–40 мс. Для защиты литий-ионных аккумуляторов, которые имеют склонность к тепловому разгону, рекомендуется выбирать контактор с минимальным временем отключения.
Сваривание контактов — фатальная неисправность. Она возникает, когда ток в момент замыкания или размыкания превышает критический для данного контактора порог. Размыкание контактов может не произойти из-за того, что расплавленный металл соединил их намертво. Для предотвращения сваривания используются контакты из серебросодержащих композитов (серебро-кадмий, серебро-оксид цинка). Они менее склонны к сварке, чем чистая медь, но стоят дороже. Выбор контактора с такими контактами — залог надежности в системах с высокими пусковыми токами.
Практические рекомендации по подбору для типовых систем
Для системы с инвертором на 48 В и током 100 А (5 кВт) рекомендуется контактор DC на 150 А и напряжение изоляции не менее 60 В. Для системы 96 В на 200 А (19 кВт) требуется контактор на 300–350 А и напряжение 150 В или 200 В. Категорически не следует гнаться за ценой, покупая контактор с номиналом «впритык». Долговечность системы прямопропорциональна запасу по току контактора.
Перед установкой необходимо окрутить все силовые соединения и проверить сопротивление изоляции между контактами в разомкнутом положении. Оно должно быть не менее 1 МОм (обычно заводские значения составляют десятки и сотни мегаом). Также нужно проверить сопротивление замкнутых контактов. Падение напряжения на замкнутом контакторе при номинальном токе не должно превышать 50–100 мВ.
Не стоит забывать о системе защиты. Контактор должен управляться не просто ключом, а через реле защиты от перенапряжения и перегрева или систему BMS (Battery Management System). Размыкание контактора под нагрузкой без предварительного снижения тока инвертора до нуля быстро выводит контакты из строя. Идеальная последовательность отключения: сначала снимается команда работы инвертора (он снижает ток до холостого хода), затем через 100–500 мс контактор размыкается. Это резко увеличивает срок службы контактов.
Типичные ошибки при выборе
- Выбор контактора переменного тока для цепи DC. Эта ошибка приводит к неконтролируемой дуге и выходу из строя аппарата в течение первого же отключения.
- Экономия на номинальном токе. Использование контактора на 100 А для цепи, где номинал инвертора 80 А, влечет перегрев контактов и их ускоренный износ.
- Игнорирование напряжения холостого хода. Контактор на 48 В в системе с полным напряжением 58 В работает на пределе изоляционных свойств.
- Отсутствие защиты катушки. Прямое подключение катушки к батарее без диода защиты и стабилизации питания ведет к выходу из строя управляющей электроники.
- Установка в замкнутом корпусе без вентиляции. Контактор греется как от проходящего тока, так и от катушки. Необходимость теплоотвода игнорируется, что сокращает ресурс.
Заключение
Выбор контактора для отключения инвертора от аккумулятора — это не просто покупка подходящего по току устройства. Это расчет дугогашения, учет индуктивных выбросов, правильный подбор катушки управления и обеспечение условий эксплуатации. Только специализированный контактор постоянного тока, выбранный с запасом по всем параметрам, обеспечит безопасное и долговечное отключение силовой цепи. Ответственный подход к выбору этого компонента дает защиту дорогостоящего оборудования и безопасность всей системы энергоснабжения.
Сводная таблица данных
В таблице ниже представлены сводные данные для выбора контактора постоянного тока, предназначенного для отключения инвертора от аккумуляторной сборки. Все параметры строго соответствуют цифрам и рекомендациям из приведенной статьи.
| Параметр / Характеристика | Значение / Описание | Примечание / Расчет из текста |
|---|---|---|
| Напряжение холостого хода (48 В система) | 54,6 – 58,4 В | Для литиевых аккумуляторов при полном заряде |
| Напряжение холостого хода (96 В система) | До 116 В | Пиковое значение |
| Коэффициент запаса по току | 1,25 – 1,5 от номинального тока инвертора | Минимальный рекомендуемый |
| Пример расчета тока (инвертор 200 А) | 250 – 300 А | 200 А × 1,25 = 250 А; 200 А × 1,5 = 300 А |
| Запас по отключающей способности (для инвертора) | 30 – 50 % | Для цепей с конденсаторами на входе (DC-1 / DC-3) |
| Напряжение катушки управления (типовое) | 12 В, 24 В, 48 В | Рекомендуется 24 В для систем с инвертором |
| Время отключения (специализированные DC) | 5 – 15 мс | Рекомендуется для защиты литий-ионных АКБ |
| Время отключения (обычные промышленные) | 20 – 40 мс | — |
| Механический ресурс (электромеханические) | ~1 млн циклов | — |
| Электрический ресурс (электромеханические) | 10 – 50 тыс. циклов | При номинальной нагрузке |
| Электрический ресурс (гибридные) | Миллионы циклов | Устраняет эрозию контактов |
| Падение напряжения (полупроводниковые) | 1 – 2 В | При номинальном токе |
| Потери тепла (полупроводниковые, 300 А) | 300 – 600 Вт | — |
| Сопротивление изоляции (разомкнутые контакты) | Не менее 1 МОм | Заводские значения: десятки и сотни мегаом |
| Падение напряжения на замкнутых контактах | Не более 50 – 100 мВ | При номинальном токе |
| Задержка перед размыканием (идеальная) | 100 – 500 мс | После снятия команды работы инвертора |
| Рекомендация: 48 В, 100 А (5 кВт) | 150 А, напряжение изоляции не менее 60 В | — |
| Рекомендация: 96 В, 200 А (19 кВт) | 300 – 350 А, напряжение 150 В или 200 В | — |
Частые вопросы по теме (FAQ)
Почему нельзя использовать обычный контактор переменного тока для отключения инвертора от аккумулятора?
Использование контактора переменного тока — грубая ошибка. В сети переменного тока напряжение 100 раз в секунду проходит через ноль, и дуга гаснет самопроизвольно. В цепи постоянного тока дуга стабильна, и контактор AC не имеет эффективной системы её гашения. При попытке разомкнуть цепь 48 В или 96 В дуга будет гореть непрерывно, разрушая контактную группу. Исключение — лишь миниатюрные нагрузки менее 0,5 А.
Как правильно выбрать номинальный ток контактора для системы инвертор-аккумулятор?
Минимальный рекомендуемый номинальный ток контактора — 1,25–1,5 от номинального тока инвертора. Например, если инвертор потребляет 200 А, контактор должен быть выбран на 250–300 А как минимум. Это связано с нагревом контактов при длительной работе и ухудшением их проводимости со временем из-за эрозии. Контактор, работающий на пределе своих параметров, выходит из строя в течение первых месяцев эксплуатации.
Какое напряжение должно выдерживать реле? Учитывается ли напряжение холостого хода аккумулятора?
Контактор должен быть рассчитан на максимальное напряжение холостого хода аккумуляторной сборки. Для 48-вольтовой системы пиковое напряжение может достигать 54,6–58,4 В (для литиевых аккумуляторов при полном заряде). Для 96-вольтовой системы — до 116 В. Категорически запрещается использовать контактор, номинальное напряжение которого ниже этого значения, даже если рабочий ток кажется низким.
Какие типы контакторов постоянного тока существуют и какой выбрать для отключения инвертора?
На рынке представлены три класса: электромеханические, гибридные и полупроводниковые. Электромеханические — надежны, но имеют ограниченный ресурс (10-50 тысяч циклов под нагрузкой) и искрение. Гибридные (с механическим и полупроводниковым ключом внутри) обеспечивают миллионы циклов без эрозии, так как контакты размыкаются в бестоковый момент. Полупроводниковые не имеют движущихся частей, но дают падение напряжения 1-2 В (потери 300-600 Вт тепла при 300 А) и имеют микроток утечки. Для полного отключения аккумулятора на длительный срок микроток утечки недопустим, поэтому полупроводники используются только в комбинации с механическим выключателем или в гибридных схемах.
Какое время отключения контактора критично для защиты литий-ионных аккумуляторов?
Специализированные быстродействующие контакторы постоянного тока имеют время отключения 5–15 мс. Обычные промышленные модели отключаются за 20–40 мс. Для защиты литий-ионных аккумуляторов, которые имеют склонность к тепловому разгону, рекомендуется выбирать контактор с минимальным временем отключения.
