Воздушные выключатели высокого напряжения: устройство, принцип действия и эксплуатация

Воздушный выключатель высокого напряжения (ВВ) представляет собой коммутационный аппарат, в котором гашение электрической дуги происходит в среде сжатого воздуха. Данный тип оборудования относится к классу высоковольтных выключателей и historically применяется в энергосистемах с напряжением от 6 кВ до 1150 кВ. В отличие от масляных или элегазовых аналогов, воздушные выключатели используют атмосферный воздух под давлением, что накладывает специфические ограничения и преимущества на конструкцию.

Исторический контекст и область применения

Активное внедрение воздушных выключателей началось в середине XX века. В тот период они были основным типом коммутационного оборудования для мощных генераторов и линий электропередачи. Высокая скорость гашения дуги (до 0,02–0,05 секунды) и отсутствие пожароопасного масла сделали их предпочтительным выбором для ответственных узлов энергосистем.

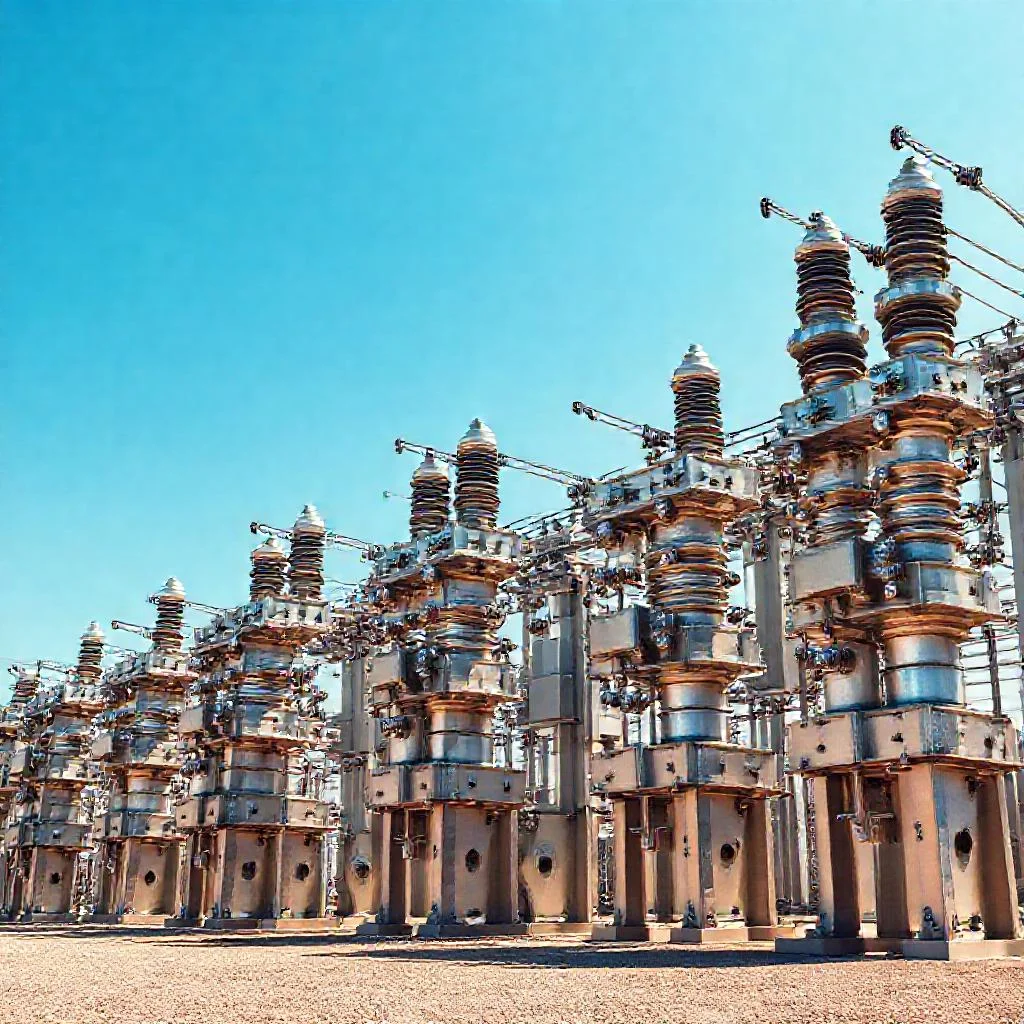

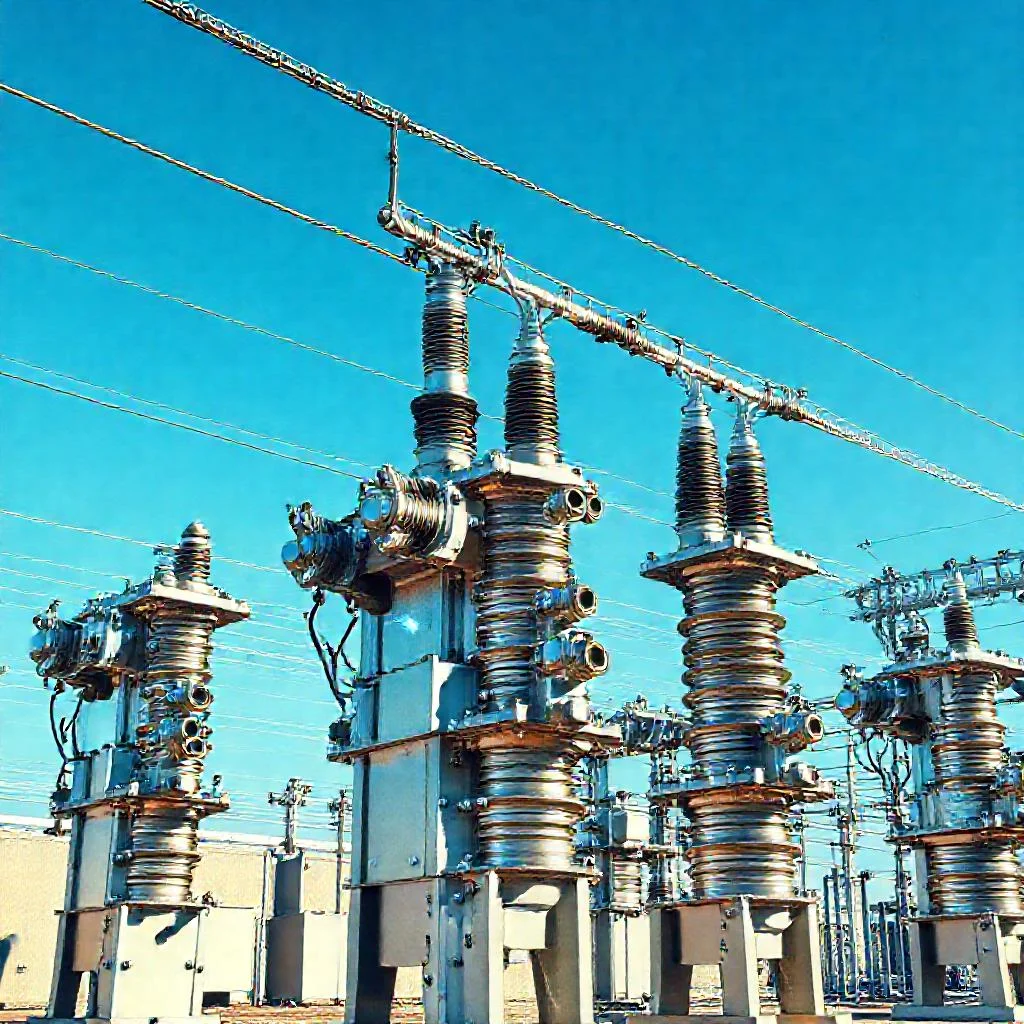

Основной областью применения современных воздушных выключателей остаются открытые распределительные устройства (ОРУ) электростанций и подстанций. В РФ и странах СНГ воздушные выключатели серий ВВН, ВВБ, ВВШ продолжают эксплуатироваться на объектах, построенных до массового внедрения элегазового оборудования. За рубежом данные аппараты чаще встречаются в системах с номинальным напряжением 345 кВ и выше, особенно в регионах с холодным климатом, где элегаз может конденсироваться.

Устройство и основные компоненты

Типичный воздушный выключатель высокого напряжения состоит из нескольких ключевых систем, каждая из которых выполняет строго определённую функцию.

• Дугогасительная камера. Это главный рабочий орган. Выполняется из износостойких материалов, устойчивых к высокой температуре дуги. Внутри камеры формируется направленный поток сжатого воздуха.
• Система контактов. Включает главные контакты (для длительного пропуска тока) и дугогасительные контакты (для разрыва цепи при возникновении дуги). При отключении сначала расходятся главные контакты, затем дугогасительные.
• Отделители (секционирующие разъединители). Встроены в конструкцию многих моделей для создания видимого разрыва цепи.
• Ресиверы (воздухосборники). Цилиндрические ёмкости для хранения запаса сжатого воздуха. Давление в ресиверах обычно составляет от 2 до 4 МПа (20–40 кгс/см²).
• Пневматический привод. Система клапанов, поршней и трубопроводов, управляющая подачей воздуха в камеру.
• Изоляционная колонна. Обеспечивает механическую прочность и гальваническую развязку между токоведущими частями и землёй.

Особенностью конструкции является наличие сложной воздухоподготовки: компрессорная станция, фильтры, осушители, редукционные клапаны. Качество воздуха напрямую влияет на надёжность гашения.

Принцип гашения электрической дуги

Процесс отключения цепи в воздушном выключателе базируется на закономерностях газодинамики и теплофизики. При расхождении контактов в камере зажигается электрическая дуга, температура которой достигает 5000–15000 °C. Для её разрушения используется энергия сжатого воздуха.

Этапы гашения дуги:

• Инжекция воздуха. В момент команды на отключение пневматический привод открывает клапаны. Сжатый воздух из ресивера с давлением 2–4 МПа поступает в дугогасительную камеру.
• Охлаждение столба дуги. Поток воздуха, движущийся со сверхзвуковой скоростью, интенсивно отводит тепло от дуги. Температура в межконтактном промежутке падает ниже уровня, необходимого для поддержания ионизации.
• Деионизация промежутка. Воздух механически вытесняет ионизированные частицы и продукты распада из зоны горения. Высокая электрическая прочность среды восстанавливается.
• Пробой дугогасительного промежутка. После первого прохождения тока через ноль, при условии достаточного охлаждения, повторное зажигание дуги не происходит. Цепь считается разомкнутой.

Критическая разница между воздушным и элегазовым выключателем заключается в том, что воздушный выключатель потребляет большой объём воздуха на одно отключение. Например, выключатель на 220 кВ может расходовать 5–10 м³ сжатого воздуха нормального давления за цикл. Восстановление давления в ресиверах занимает от 30 секунд до нескольких минут (цикл АПВ — автоматического повторного включения — требует точного расчёта времени).

Классификация воздушных выключателей

Существует несколько систем классификации, из которых наиболее важными являются способ управления потоком воздуха и конструктивное исполнение.

По способу подачи воздуха

• С продольным дутьём. Воздух движется вдоль оси дуги, способствуя её растяжению. Применяются в моделях средней сложности.
• С поперечным дутьём. Поток направлен перпендикулярно оси дуги, что обеспечивает наиболее эффективное охлаждение. Используется в мощных генераторных выключателях.
• С автокомпрессионным дутьём. Давление в камере создаётся за счёт движения поршня, соединённого с контактной системой. Меньше зависят от внешнего пневмопривода.

По роду установки

• Опорные (ВВН, ВВБ). Устанавливаются на изоляторах и не имеют встроенного отделителя.
• Подвесные (ВВШ). Монтируются на порталах ОРУ, занимают меньше места.
• Комплектные. Встраиваются в ячейки КСО (камеры сборные одностороннего обслуживания) или КРУ (комплектные распределительные устройства).

Достоинства и недостатки

Полное понимание возможностей воздушного выключателя невозможно без сопоставления его сильных и слабых сторон.

Преимущества

• Высокое быстродействие. Суммарное время отключения не превышает 0,04–0,06 с, что критически важно для устойчивости энергосистемы.
• Высокая отключающая способность. Способен коммутировать токи короткого замыкания до 63 кА при напряжениях 220–500 кВ.
• Пожаро- и взрывобезопасность. В конструкции отсутствует масло, что исключает вероятность возгорания при аварии.
• Работоспособность в холодном климате. Сжатый воздух не меняет агрегатное состояние при температурах до -60 °C при условии качественной осушки.
• Простота ремонта. Дугогасительные камеры и контакты доступны для осмотра и замены без специального оборудования для работы с газами.

Недостатки

• Высокий уровень шума. Истечение воздуха при отключении создаёт звуковое давление до 130 дБ. Требуется использование глушителей или зон отчуждения.
• Сложная система воздухоподготовки. Компрессоры, осушители, ресиверы требуют постоянного обслуживания. Недопустимо наличие влаги или масла в воздухе.
• Большие габариты. Изоляционные расстояния и размеры ресиверов делают конструкцию громоздкой.
• Низкая ремонтопригодность привода. Пневматические клапаны и уплотнения изнашиваются быстрее механических систем элегазовых выключателей.
• Высокое потребление энергии на сжатие. Компрессоры работают циклически, потребляя мощность от 5 до 20 кВт в зависимости от типа.

Типовые технические характеристики

Параметры конкретной модели зависят от производителя и класса напряжения, однако существуют общепринятые диапазоны:

• Номинальное напряжение: 6, 10, 35, 110, 220, 330, 500, 750 кВ.
• Номинальный ток: от 600 А до 4000 А.
• Номинальный ток отключения: 20–63 кА.
• Давление в ресивере: 2,0–4,0 МПа.
• Расход воздуха на одно отключение: 0,5–12 м³ при атмосферном давлении.
• Время отключения: 0,03–0,06 с.
• Число циклов между капитальными ремонтами: 1000–3000 циклов.

Монтаж и наладка

Установка воздушного выключателя требует строгого соблюдения документации завода-изготовителя. Основные этапы включают проверку состояния изоляторов, герметичность пневматической системы и настройку приводов.

Особое внимание уделяется осушке воздуха. Точка росы воздуха, поступающего в камеру, должна быть ниже -50 °C. При нарушении этого требования влага конденсируется на внутренних поверхностях, что приводит к перекрытию изоляции при отключении.

При наладке проверяется согласованность работы клапанов. Разновременное открытие двух клапанов может вызвать перекос давления и разрушение камеры. Типовое допускаемое расхождение времени срабатывания клапанов одной фазы составляет не более 0,002 с.

Эксплуатация и ремонт

Воздушные выключатели требуют квалифицированного обслуживания. Регламент включает ежедневный осмотр на предмет утечек воздуха, проверку влагосодержания и состояние контактов.

Типичные неисправности:

• Утечка воздуха. Чаще всего через уплотнения сальников и стыки трубопроводов. Приводит к недопустимому снижению давления.
• Износ дугогасительных контактов. Определяется по уменьшению длины дугогасительного рога или диаметра контакта. При износе более 50 % требуется замена.
• Заклинивание клапанов привода. Вызвано засорением фильтров или коррозией пружин.
• Снижение изоляционных свойств воздуха. При попадании масла из компрессора.

Капитальный ремонт проводится один раз в 6–12 лет в зависимости от интенсивности коммутаций. Периодичность ремонта может быть увеличена при оснащении выключателя устройствами мониторинга числа отключений.

Экономические и эксплуатационные аспекты

Стоимость владения воздушным выключателем высшего класса напряжения сопоставима с элегазовым, если не учитывать затраты на компрессорное оборудование и текущий ремонт пневматики. Однако для предприятий, имеющих собственную компрессорную станцию (например, на промышленных площадках), использование воздушных выключателей может быть экономически оправданным.

Важно учитывать, что модернизация старых воздушных выключателей часто включает замену дугогасительных камер на элегазовые модули, оставляя существующие ресиверы в качестве баллонов для хранения азота или воздуха для вспомогательных цепей. Полная замена морально устаревшего выключателя ВВН-220 на современный элегазовый выключатель требует демонтажа фундамента и воздухоподводящих трасс, что увеличивает смету на 30–50 %.

Сравнение с другими типами выключателей

Для объективной оценки необходимо сопоставить воздушный выключатель с конкурентами по ключевым параметрам.

Параметр	Воздушный	Элегазовый	Масляный (баковый)
Среда гашения	Сжатый воздух	SF₆	Трансформаторное масло
Давление газа	2–4 МПа	0,4–0,7 МПа	Атмосферное
Время отключения	0,03–0,06 с	0,02–0,05 с	0,08–0,15 с
Число отключений до ремонта	1000–3000	5000–10000	500–1000
Пожароопасность	Нет	Нет	Высокая
Чувствительность к климату	Низкая (при осушке)	Средняя (конденсация)	Низкая

Из таблицы видно, что воздушный выключатель занимает промежуточное положение между масляным и элегазовым по ресурсу и быстродействию, но проигрывает элегазовому по компактности и межремонтному интервалу.

Перспективы применения

В глобальном масштабе доля воздушных выключателей в новом строительстве неуклонно снижается. Элегазовые аппараты вытесняют их благодаря своей компактности и низким эксплуатационным расходам. Тем не менее, воздушные выключатели остаются востребованными в следующих сегментах:

• Генераторные выключатели мощных тепловых (ТЭС) и атомных (АЭС) станций, где требуется отключение больших токов с высокой скоростью.
• Энергосистемы северных регионов (Крайний Север, Сибирь), где элегаз теряет свои свойства при низких температурах без подогрева.
• Гидроэлектростанции (ГЭС) и гидроаккумулирующие станции (ГАЭС), где пуски и остановки генераторов происходят по несколько раз в сутки, и высокая коммутационная износостойкость важна.

Крупные производители (Hitachi Energy, Siemens Energy, «Энергомаш» — Атоммаш, ЗАО «ЗЭТО») продолжают выпускать воздушные выключатели для модернизации существующих объектов и ремонта. Разработки последних лет направлены на снижение шума и расхода воздуха за счёт оптимизации профиля дугогасительной камеры.

Заключение

Воздушные выключатели высокого напряжения представляют собой зрелый и хорошо изученный класс высоковольтного оборудования. Несмотря на снижение доли в новых проектах, их использование остаётся оправданным для конкретных условий эксплуатации — при суровом климате, в системах с высокой цикличностью коммутаций или на объектах с существующей инфраструктурой сжатого воздуха. Глубокое понимание физических процессов гашения дуги, конструктивных особенностей пневматики и правил эксплуатации позволяет специалисту принимать взвешенное решение о выборе типа выключателя для конкретной энергетической задачи. Техническая документация (РД 34.20.179, ГОСТ 687-78, ГОСТ Р 52565-2006) регламентирует параметры и испытания, которые необходимо учитывать при проектировании и эксплуатации.

Сводная таблица данных

В таблице ниже представлены ключевые технические характеристики воздушных выключателей высокого напряжения, их классификация по способу подачи воздуха и роду установки, а также сравнительные параметры с другими типами выключателей. Все данные строго соответствуют тексту статьи.

Параметр / Классификация	Значение / Описание
Типовые технические характеристики
Номинальное напряжение	6, 10, 35, 110, 220, 330, 500, 750 кВ
Номинальный ток	от 600 А до 4000 А
Номинальный ток отключения	20–63 кА
Давление в ресивере	2,0–4,0 МПа
Расход воздуха на одно отключение	0,5–12 м³ при атмосферном давлении
Время отключения	0,03–0,06 с
Число циклов между капитальными ремонтами	1000–3000 циклов
Классификация по способу подачи воздуха
С продольным дутьём	Воздух движется вдоль оси дуги, способствуя её растяжению. Применяются в моделях средней сложности.
С поперечным дутьём	Поток направлен перпендикулярно оси дуги, что обеспечивает наиболее эффективное охлаждение. Используется в мощных генераторных выключателях.
С автокомпрессионным дутьём	Давление в камере создаётся за счёт движения поршня. Меньше зависят от внешнего пневмопривода.
Классификация по роду установки
Опорные (ВВН, ВВБ)	Устанавливаются на изоляторах и не имеют встроенного отделителя.
Подвесные (ВВШ)	Монтируются на порталах ОРУ, занимают меньше места.
Комплектные	Встраиваются в ячейки КСО или КРУ.
Сравнение с другими типами выключателей
Среда гашения	Сжатый воздух
Давление газа	2–4 МПа
Время отключения	0,03–0,06 с
Число отключений до ремонта	1000–3000
Пожароопасность	Нет
Чувствительность к климату	Низкая (при осушке)

Частые вопросы по теме (FAQ)

Каков принцип гашения электрической дуги в воздушном выключателе высокого напряжения и почему он потребляет большой объем воздуха?

Гашение дуги основано на газодинамике и теплофизике. При расхождении контактов в дугогасительной камере зажигается дуга (температура 5000–15000 °C). Сжатый воздух из ресивера (давление 2–4 МПа) подается в камеру, охлаждая столб дуги и деионизируя промежуток. Высокий расход воздуха (например, 5–10 м³ на одно отключение для выключателя на 220 кВ) связан с тем, что воздух используется как единственная среда гашения, требующая интенсивного отвода тепла и вытеснения ионизированных частиц.

Каковы основные преимущества и недостатки воздушных выключателей по сравнению с элегазовыми?

К преимуществам относятся: высокое быстродействие (время отключения 0,03–0,06 с), пожаро- и взрывобезопасность (отсутствие масла), работоспособность при температурах до -60 °C (при качественной осушке) и простота ремонта. Недостатки: высокий уровень шума (до 130 дБ), сложная система воздухоподготовки (компрессоры, осушители), большие габариты, низкая ремонтопригодность привода и высокое потребление энергии на сжатие (от 5 до 20 кВт). Элегазовые выключатели выигрывают в компактности и межремонтном интервале (5000–10000 циклов против 1000–3000 у воздушных).

Почему для воздушных выключателей критически важна осушка воздуха и какие параметры необходимо соблюдать?

Осушка воздуха критична для предотвращения конденсации влаги. Точка росы воздуха, поступающего в дугогасительную камеру, должна быть ниже -50 °C. При нарушении этого требования влага конденсируется на внутренних поверхностях, что приводит к перекрытию изоляции в момент отключения. Качество воздуха (отсутствие влаги и масла) напрямую влияет на надёжность гашения дуги, поэтому в систему входят осушители, фильтры и редукционные клапаны.

Какие типичные неисправности возникают при эксплуатации воздушных выключателей и какова периодичность капитального ремонта?

Типичные неисправности: утечка воздуха через уплотнения (приводит к снижению давления), износ дугогасительных контактов (замена при износе более 50 %), заклинивание клапанов привода (из-за засорения фильтров или коррозии пружин) и снижение изоляционных свойств воздуха при попадании масла из компрессора. Капитальный ремонт проводится один раз в 6–12 лет в зависимости от интенсивности коммутаций.

В каких областях современные воздушные выключатели остаются востребованными, несмотря на снижение их доли в новом строительстве?

Воздушные выключатели остаются востребованными в трёх сегментах: 1) генераторные выключатели мощных тепловых (ТЭС) и атомных (АЭС) станций, где требуется отключение больших токов с высокой скоростью; 2) энергосистемы северных регионов (Крайний Север, Сибирь), где элегаз теряет свойства без подогрева; 3) гидроэлектростанции (ГЭС) и гидроаккумулирующие станции (ГАЭС), где высокая цикличность коммутаций важна. На объектах с существующей инфраструктурой сжатого воздуха их использование также экономически оправданно.
