Воздушные тепловые завесы над цеховыми воротами: защита от выстывания при выезде погрузчиков
Промышленные цеха с постоянным движением напольного транспорта сталкиваются с серьезной проблемой теплопотерь. Каждое открытие ворот для проезда погрузчика запускает процесс интенсивного воздухообмена. Холодные массы устремляются вниз, вытесняя нагретый воздух наружу. Этот эффект называют гравитационным напором или тепловой тягой. Даже при кратковременном открытии проема помещение теряет значительное количество аккумулированного тепла.
Воздушная тепловая завеса является единственным инженерным решением, которое позволяет разделить две среды без физического барьера. Она создает невидимую стену из нагретого воздуха. В отличие от шлюзов или быстросъемных конструкций, она не влияет на время проезда техники и не требует замедления движения погрузчика.
Физические основы работы завесы
Принцип действия основан на создании плоской струи нагретого воздуха. Вентилятор высокого давления нагнетает воздух через специальное сопло. Выходящая струя движется с большой скоростью, образуя аэродинамический затвор. Этот затвор отсекает холодный наружный воздух, не давая ему проникнуть внутрь цеха.
Важно понимать, что завеса не просто греет проем. Основная задача — сбалансировать разницу давлений. Если холодный воздух пытается войти, струя завесы его подхватывает, частично смешивает с теплым и возвращает обратно либо отбрасывает наружу. Без нагрева такая струя лишь перераспределяла бы холод, но не решала бы задачу сохранения температуры.
Исследования показывают, что правильно спроектированная завеса способна заблокировать до 80-90 процентов теплопотерь через открытый проем. Оставшиеся 10-20 процентов приходятся на неизбежное смешивание воздуха по краям струи. Это физический предел для любой одностворчатой системы.
Эффективность зависит от скорости истечения и угла атаки струи. Стандартный угол наклона сопла составляет 15-30 градусов в сторону улицы. Это создает подпор, который препятствует опрокидыванию струи под воздействием ветра или разницы температур.
Особенности эксплуатации при выезде погрузчиков
Цеховые ворота для погрузчиков имеют свои специфические требования. Габариты проема обычно составляют от 4 до 6 метров в ширину и от 4.5 до 6 метров в высоту. Стандартные бытовые завесы здесь не работают из-за недостаточной дальнобойности струи.
Основная сложность заключается в том, что погрузчик выезжает непосредственно через струю воздуха. Низкокачественные завесы с турбулентным потоком будут сбиваться кабиной техники. В этот момент холодный воздух резко прорывается внутрь, вызывая скачок температуры и образование конденсата.
Для решения этой проблемы применяются завесы с ламинарным или частично ламинарным потоком. Такая струя сохраняет свою структуру при прохождении через нее объекта. Когда погрузчик пересекает проем, воздушный поток временно разрывается, но восстанавливается за доли секунды. Давление наружного воздуха оказывается недостаточным для прорыва в этот короткий промежуток.
Количество циклов открытия также имеет значение. Если ворота открываются каждые 3-5 минут, то завеса должна работать в автоматическом режиме. Датчики открытия ворот или путевые выключатели запускают завесу за 2-3 секунды до начала подъема полотна. Это исключает холостую работу и экономит электроэнергию.
Конструктивные элементы и материалы
Корпус промышленной завесы изготавливается из оцинкованной стали с порошковым покрытием. Для агрессивных сред цехов химической промышленности или деревообработки применяется нержавеющая сталь AISI 304 или 316. Внутренняя изоляция необходима для снижения теплопотерь и предотвращения конденсата на корпусе.
Теплообменники разделяются на электрические и водяные. Электрические модели мощностью от 20 до 60 кВт подходят для объектов без центрального отопления или с ограниченным бюджетом на монтаж. Водяные завесы требуют подключения к системе теплоснабжения, но имеют значительно меньшие эксплуатационные расходы.
Вентиляторы в промышленных моделях используются центробежного типа с двойным всасыванием. Это обеспечивает высокое статическое давление и равномерность потока по всей длине сопла. Двигатели современных завес имеют класс защиты IP54, что позволяет работать в запыленных помещениях без риска выхода из строя.
Система управления включает программируемое реле или контроллер. Оно регулирует скорость вентилятора и мощность нагрева в зависимости от температуры наружного воздуха и степени открытия ворот. Использование частотного преобразователя позволяет плавно менять скорость струи, избегая избыточного сквозняка в зоне прохода.
Критерии подбора завесы для ворот погрузчиков
- Геометрия проема. Высота и ширина ворот определяют требуемую длину воздушной струи. Для проемов высотой более 5 метров обычно требуется установка завес с двух сторон или использование каскадных систем.
- Температурный градиент. Разница между температурой цеха и улицей влияет на требуемую тепловую мощность. Для регионов с зимними температурами ниже минус 30 градусов требуется увеличение мощности на 15-20 процентов от расчетной.
- Ветровая нагрузка. Направление и сила ветра относительно проема критичны. Завесы, установленные на наветренной стороне, требуют более высокой скорости истечения воздуха (10-15 м/с против стандартных 8-10 м/с).
- Интенсивность движения. Высокая частота проездов (более 50 циклов в час) требует установки завес с быстрым выходом на рабочий режим. Электрические модели выигрывают у водяных по времени отклика.
- Тип техники. Электропогрузчики не создают выхлопных газов, в отличие от дизельных моделей. Для помещений с газовыми погрузчиками необходимо учитывать требования вентиляции и пожарной безопасности при выборе степени нагрева.
Монтаж и особенности размещения

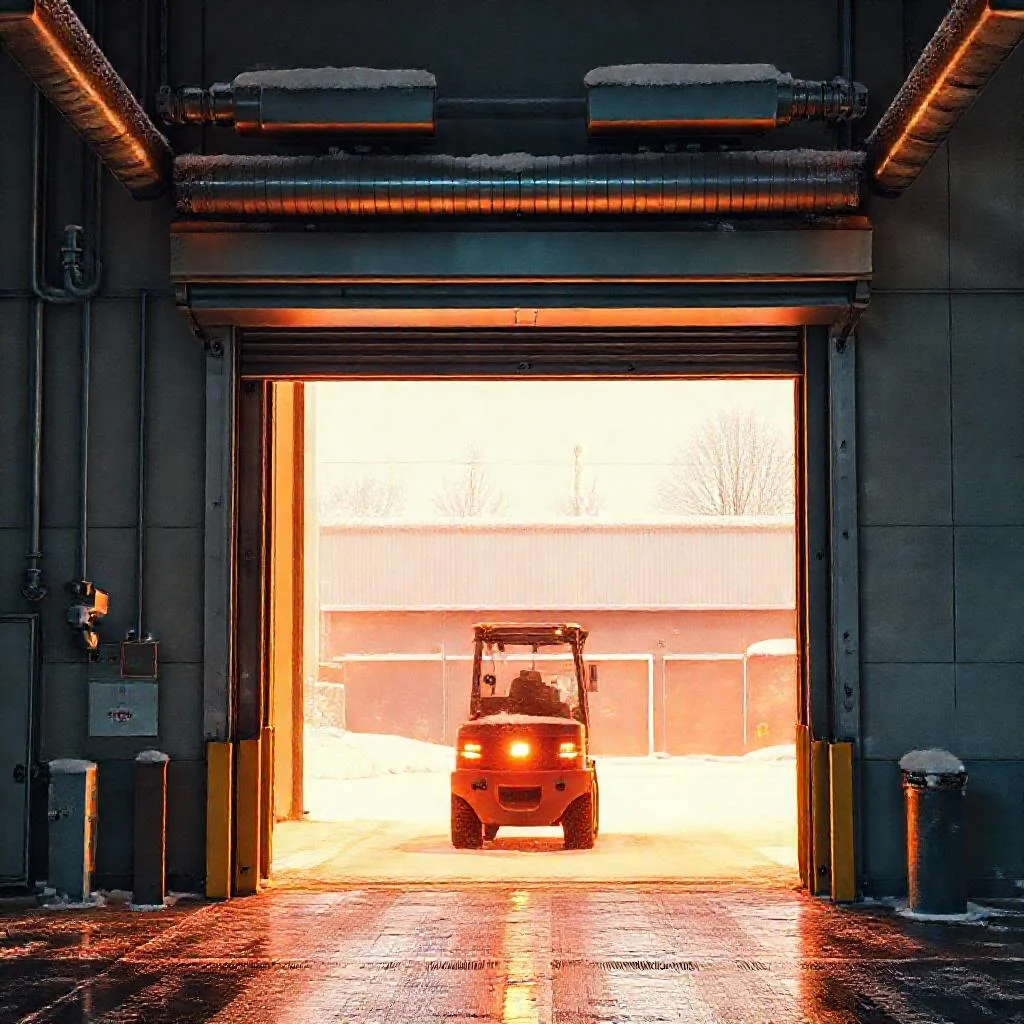

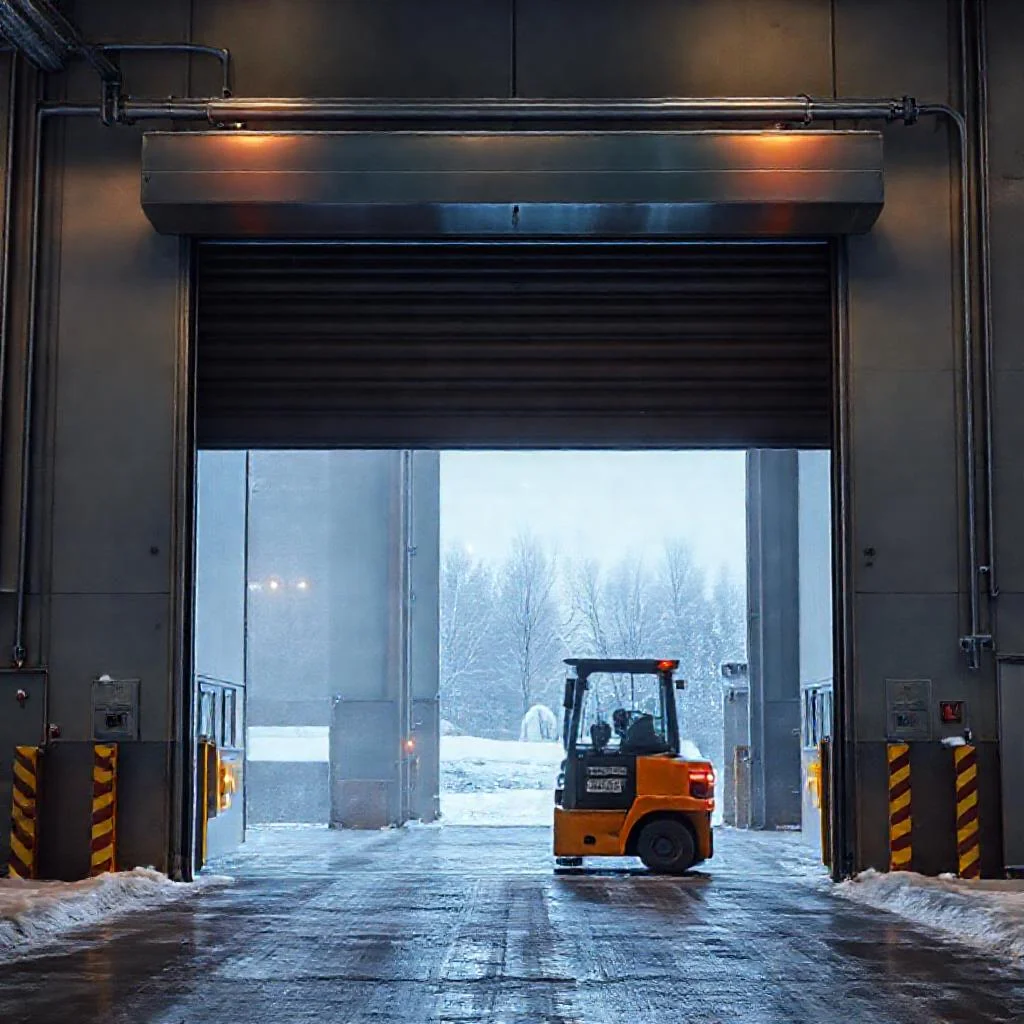

Оптимальное расположение завесы — горизонтальное, непосредственно над верхней кромкой ворот. При этом расстояние от сопла до верхней точки проема не должно превышать 100 миллиметров. Если зазор больше, эффективность резко падает из-за подсоса холодного воздуха сверху.
Боковые вертикальные завесы применяются реже. Они оправданы только при очень высокой ветровой нагрузке или когда верхнее перекрытие не может нести вес оборудования. Вертикальные модели требуют установки с обеих сторон проема и их синхронизации по скорости потока.
При монтаже необходимо обеспечить свободный доступ для обслуживания. Фильтры грубой очистки на всасывающих решетках требуют очистки каждые 2-4 недели при работе в запыленной среде. Забитые фильтры снижают производительность вентиляторов и увеличивают расход электроэнергии.
Подключение к электросети должно выполняться через отдельный автоматический выключатель с номиналом, соответствующим пусковым токам двигателей. Для завес мощностью выше 25 кВт рекомендуется установка устройства плавного пуска или частотного преобразователя.
Экономическая эффективность и сроки окупаемости
Расчет экономической выгоды основывается на стоимости сэкономленного тепла. В цеху с высотой потолков 10 метров и воротами 5х5 метров при температуре улицы минус 20 градусов потери без завесы составляют до 1.5 Гкал в час. Установка завесы сокращает потери до 0.2 Гкал в час.
Средний срок окупаемости качественной промышленной завесы составляет от одного до трех отопительных сезонов. В зданиях с газовым отоплением экономия проявляется быстрее из-за высокой стоимости газа. В электрических системах отопления окупаемость может быть дольше, но здесь добавляется фактор сохранения комфортных условий для персонала и защиты оборудования.
Дополнительным источником экономии является снижение нагрузки на систему отопления в целом. Котлы и тепловые пункты могут работать в более щадящем режиме, что продлевает срок их службы. Также снижается риск размораживания контуров отопления в угловых зонах цеха.
Распространенные ошибки при выборе и эксплуатации
Ошибка первая — завышение длины струи. Производители часто указывают максимальную дальность при нулевой разнице температур. Реально рабочая длина струи на 30-40 процентов меньше заявленной. Лучше выбирать модель с запасом по производительности.
Ошибка вторая — игнорирование системы вентиляции. Воздушная завеса не работает в вакууме. Если вытяжная вентиляция создает в цехе сильное разрежение, завеса не сможет удержать холод. Перед установкой необходимо провести балансировку приточных и вытяжных систем.
Ошибка третья — экономия на управлении. Ручное включение завесы часто приводит к тому, что ее забывают запустить при открытии ворот. Автоматика с датчиками открытия и температуры должна быть обязательным элементом системы.
Ошибка четвертая — неправильный угол сопла. Струя не должна бить параллельно полу или уходить круто вниз. Стандартные 20 градусов в сторону улицы являются оптимальными для большинства проемов. Корректировка угла выполняется при пусконаладке на основе тепловизионной съемки.
Техническое обслуживание и диагностика
Регулярное обслуживание включает проверку натяжения ремней привода вентилятора, чистку сопла от грязи и оценку состояния подшипников двигателя. В электрических завесах проверяются контакты нагревательных элементов. В водяных — состояние циркуляционного насоса и фильтров системы теплоносителя.
Диагностика проводится осенью перед началом отопительного сезона. Измеряется скорость потока в разных точках сопла. Разница не должна превышать 10 процентов. Если скорость неравномерна, требуется регулировка заслонок или замена вентилятора.
Особое внимание уделяется автоматике. Проверяется работа датчиков открытия ворот, термостатов и контроллеров. Сбой в автоматике может привести к работе завесы на полную мощность при закрытых воротах, что создает сквозняк и дискомфорт для персонала.
Для водяных завес критична подготовка теплоносителя. Жесткая вода вызывает образование накипи в пластинчатых теплообменниках, что снижает теплоотдачу на 30-50 процентов за один сезон. Использование умягченной воды или установка магнитных фильтров обязательна.
Современные тенденции и инновации
На рынке появляются системы с рекуперацией тепла. Они забирают теплый воздух из верхней зоны цеха и подают его в завесу, предварительно очистив. Это снижает энергозатраты на нагрев на 40-60 процентов по сравнению с забором воздуха с улицы.
Инверторные технологии управления двигателями позволяют автоматически адаптировать скорость струи под текущие погодные условия. В безветренную погоду завеса работает на минимальной мощности. При порывах ветра мощность увеличивается за 1-2 секунды.
Интеграция с умными системами управления зданием дает возможность прогнозировать открытие ворот на основе графика движения транспорта. Это позволяет предварительно запускать завесу и поддерживать оптимальную температуру без задержек.
Выбор воздушной тепловой завесы для цеховых ворот под погрузчики остается ответственной инженерной задачей. Только комплексный подход, учитывающий физику процессов, особенности эксплуатации и экономические факторы, гарантирует надежную защиту от выстывания и комфортные условия работы.
Сводная таблица данных
В таблице ниже приведены ключевые технические параметры, критерии подбора и эксплуатационные характеристики воздушных тепловых завес для цеховых ворот, используемых при интенсивном движении погрузчиков. Данные систематизированы на основе физических принципов работы, конструктивных особенностей и экономических показателей, описанных в статье.
| Категория | Параметр / Характеристика | Значение / Диапазон |
|---|---|---|
| Физика работы и эффективность | Способность блокировки теплопотерь (правильно спроектированная завеса) | 80–90% |
| Неизбежные потери на смешивание по краям струи (физический предел) | 10–20% | |
| Стандартный угол наклона сопла (в сторону улицы) | 15–30 градусов | |
| Оптимальный угол наклона сопла для большинства проемов | 20 градусов | |
| Геометрия проема и монтаж | Стандартная ширина цеховых ворот для погрузчиков | от 4 до 6 метров |
| Стандартная высота цеховых ворот для погрузчиков | от 4.5 до 6 метров | |
| Максимально допустимый зазор между соплом и верхней кромкой ворот | 100 мм | |
| Высота проема, при которой требуется двухсторонняя или каскадная установка | более 5 метров | |
| Скоростные и ветровые параметры | Стандартная скорость истечения воздуха | 8–10 м/с |
| Требуемая скорость истечения для наветренной стороны (высокая ветровая нагрузка) | 10–15 м/с | |
| Допустимая неравномерность скорости потока в разных точках сопла | не более 10% | |
| Тепловая мощность и энергия | Мощность электрических моделей (для объектов без центрального отопления) | от 20 до 60 кВт |
| Потери тепла без завесы (цех h=10м, ворота 5х5м, t улицы -20°C) | до 1.5 Гкал/ч | |
| Потери тепла с завесой (при тех же условиях) | до 0.2 Гкал/ч | |
| Эксплуатация и обслуживание | Частота циклов открытия ворот (высокая интенсивность) | каждые 3–5 минут |
| Время запуска завесы до начала подъема полотна (при автоматике) | за 2–3 секунды | |
| Периодичность очистки фильтров грубой очистки (в запыленной среде) | каждые 2–4 недели | |
| Снижение теплоотдачи теплообменника из-за накипи (за сезон) | на 30–50% | |
| Подбор и расчет | Увеличение мощности регионов с t ниже -30°C (от расчетной) | на 15–20% |
| Высокая частота проездов (более 50 циклов/ч) — рекомендуемый тип нагрева | Электрические модели | |
| Уменьшение реальной рабочей длины струи от заявленной производителем | на 30–40% | |
| Экономика и инновации | Средний срок окупаемости промышленной завесы | от 1 до 3 отопительных сезонов |
| Экономия энергозатрат при использовании рекуперации тепла (забор из верхней зоны) | на 40–60% | |
| Рекомендуемый номинал автомата для завес мощностью выше 25 кВт | С учетом пусковых токов + устройство плавного пуска |
Частые вопросы по теме (FAQ)
Каков реальный процент блокировки теплопотерь правильно спроектированной воздушной тепловой завесой?
Согласно данным из статьи, правильно спроектированная завеса способна заблокировать до 80–90 процентов теплопотерь через открытый проем. Оставшиеся 10–20 процентов приходятся на неизбежное смешивание воздуха по краям струи, что является физическим пределом для любой одностворчатой системы.
Какая главная особенность завес для ворот, через которые выезжают погрузчики?
Основная сложность заключается в том, что погрузчик выезжает непосредственно через струю воздуха. Низкокачественные завесы с турбулентным потоком сбиваются кабиной техники, вызывая прорыв холода. Для решения этой проблемы применяются завесы с ламинарным или частично ламинарным потоком, который сохраняет структуру при прохождении объекта и восстанавливается за доли секунды.
Через какое время после открытия ворот должна запускаться завеса и с какой частотой циклов это актуально?
Если ворота открываются каждые 3–5 минут, завеса должна работать в автоматическом режиме. Датчики открытия ворот или путевые выключатели запускают завесу за 2–3 секунды до начала подъема полотна, что исключает холостую работу и экономит электроэнергию.
Какие теплопотери через ворота 5х5 метров без завесы и сколько удается сохранить с ней?
В цеху с высотой потолков 10 метров и воротами 5х5 метров при температуре улицы минус 20 градусов потери без завесы составляют до 1,5 Гкал в час. Установка завесы сокращает потери до 0,2 Гкал в час.
Какой оптимальный угол наклона сопла завесы и какую ошибку часто допускают при его настройке?
Стандартный угол наклона сопла составляет 15–30 градусов в сторону улицы. Стандартные 20 градусов в сторону улицы являются оптимальными для большинства проемов. Распространенная ошибка — установка неправильного угла, когда струя бьет параллельно полу или уходит круто вниз. Корректировка угла выполняется при пусконаладке на основе тепловизионной съемки.
