Введение в технологию воздушных солнечных коллекторов
Воздушный солнечный коллектор представляет собой устройство для преобразования солнечного излучения в тепловую энергию. Теплоносителем в таких системах выступает воздух. Технология применяется для отопления помещений, сушки сельскохозяйственной продукции и вентиляции. В отличие от жидкостных систем, воздушные коллекторы не требуют антифриза, сложной гидравлики и защиты от замерзания.
Принцип действия основан на парниковом эффекте. Солнечные лучи проходят через прозрачное покрытие и нагревают абсорбер — элемент, поглощающий излучение. Абсорбер передает тепло проходящему через коллектор воздуху. Нагретый воздух поступает в помещение или в систему воздуховодов. Конструкция может быть компактной или интегрированной в стену или крышу здания.
Устройство и основные компоненты
Типичный воздушный солнечный коллектор состоит из нескольких ключевых элементов. Каждый компонент выполняет строго определенную функцию.
Прозрачное покрытие
Верхний слой коллектора выполняется из закаленного стекла или поликарбоната. Стекло обеспечивает высокую светопропускаемость (до 92%) и устойчивость к граду. Поликарбонат легче, но менее долговечен при постоянном ультрафиолетовом облучении. Покрытие снижает тепловые потери за счет отражения инфракрасного излучения обратно на абсорбер.
Абсорбер
Абсорбер является сердцем коллектора. Он изготавливается из алюминия или меди с селективным покрытием. Селективное покрытие обеспечивает высокий коэффициент поглощения (около 0,95) и низкий уровень собственного излучения (около 0,05). Абсорбер может быть выполнен в виде перфорированных пластин, гофрированных листов или сетчатых структур. Геометрия абсорбера определяет эффективность теплообмена с воздухом.
Корпус и теплоизоляция
Корпус изготавливается из алюминия или оцинкованной стали. С тыльной стороны коллектора размещается теплоизоляция из минеральной ваты или пенополиуретана толщиной от 30 до 60 миллиметров. Качественная изоляция снижает потери тепла через заднюю стенку до минимальных значений — менее 1 Вт на квадратный метр на градус разницы температур.
Классификация воздушных солнечных коллекторов
Современный рынок предлагает три основных типа конструкций. Выбор типа зависит от назначения, климатических условий и бюджета.
- Плоские коллекторы. Наиболее распространенный тип. Воздух проходит по каналам за абсорбером или непосредственно над ним. Просты в изготовлении, КПД составляет 50–70% при стандартных условиях.
- Перфорированные фасадные панели. Устанавливаются на южной стене здания. Перфорация позволяет воздуху проходить через нагретую поверхность панели. Используются для подогрева приточного воздуха. КПД достигает 75% за счет большой площади теплообмена.
- Вакуумные воздушные коллекторы. Содержат трубки с вакуумной изоляцией. Обеспечивают минимальные теплопотери при низких температурах наружного воздуха. КПД таких систем достигает 80%, но стоимость значительно выше.
Физические процессы и тепловые характеристики
Эффективность воздушного коллектора определяется тремя основными факторами: интенсивностью солнечного излучения, разностью температур воздуха на входе и выходе, а также массовым расходом воздуха. Коэффициент полезного действия рассчитывается по формуле: η = (c·m·ΔT) / (G·A), где c — теплоемкость воздуха, m — массовый расход, ΔT — разность температур, G — интенсивность солнечной радиации, A — площадь коллектора.
Теплоемкость воздуха примерно в четыре раза меньше теплоемкости воды. Это означает, что для переноса одинакового количества тепла требуется значительно больший объем воздуха. Поэтому воздушные коллекторы работают при высоких скоростях потока — от 2 до 6 метров в секунду. При низких скоростях воздуха нагревается слишком сильно, что снижает эффективность поглощения тепла.
Эффективность и факторы влияния
КПД воздушного солнечного коллектора зависит от температуры наружного воздуха и интенсивности солнечного излучения. В ясный зимний день с температурой воздуха до минус 10 градусов Цельсия и солнечной радиацией 600 Вт/м² коллектор способен нагреть воздух на 15–20 градусов. Летом при радиации 900 Вт/м² температура нагрева может превышать 60 градусов.
Селективное покрытие абсорбера играет решающую роль в сохранении тепла. Без селективного покрытия КПД коллектора падает на 15–20 процентных пунктов. Немаловажное значение имеет запыленность стекла. Потеря эффективности из-за загрязнения может достигать 10% в сухих климатических зонах.
Интеграция в системы отопления и вентиляции
Воздушные солнечные коллекторы могут работать как автономно, так и в комбинации с существующими системами. В стандартной схеме вентиляции воздух забирается с улицы, проходит через коллектор и подается в помещение. В режиме рециркуляции воздух из помещения повторно прогоняется через коллектор для повышения температуры.
Прямой воздушный нагрев

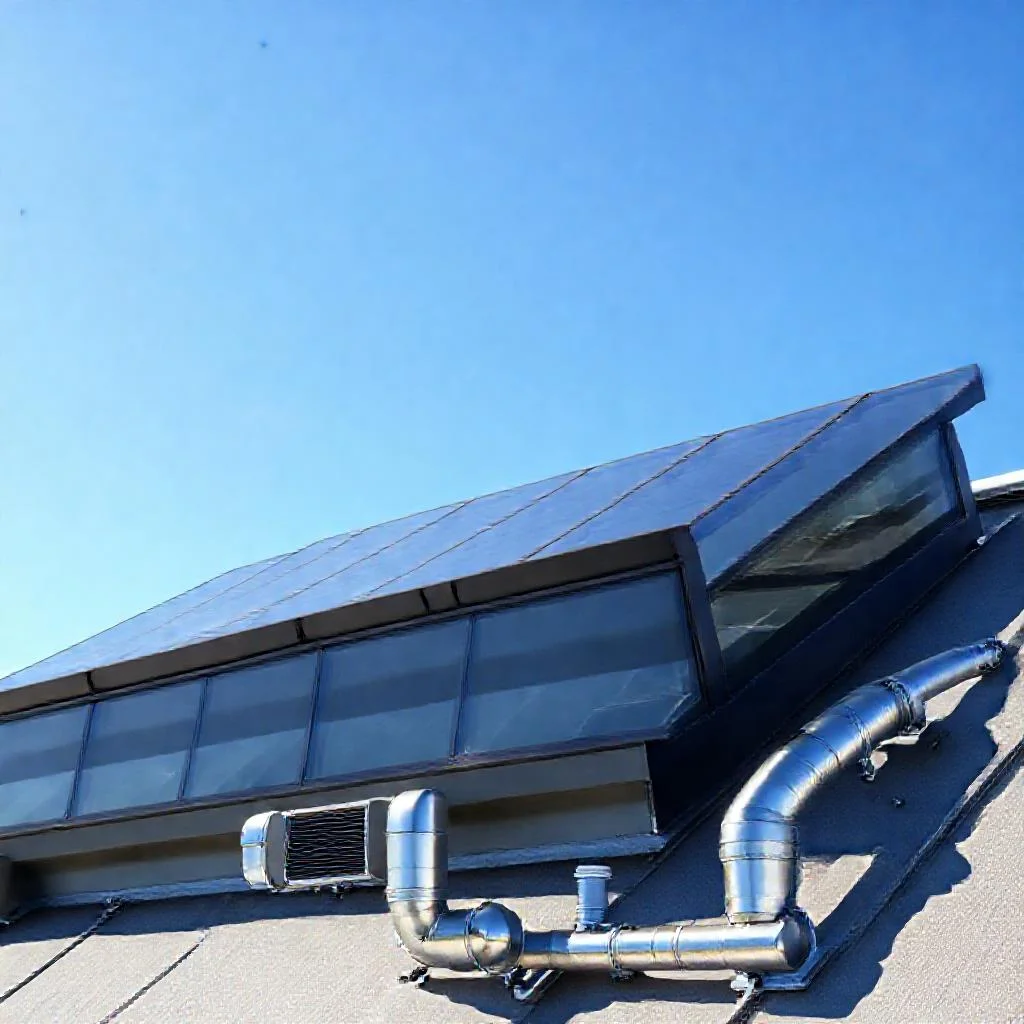

Самый простой способ использования — прямая подача нагретого воздуха в жилую зону. Коллекторы устанавливаются на южной стене или крыше. Воздуховоды подключаются к системе распределения воздуха. Для регулировки температуры используется байпас, сбрасывающий избыточное тепло на улицу.
Комбинация с тепловым аккумулятором
Для обеспечения теплом в ночное время воздушные коллекторы могут работать совместно с тепловым аккумулятором. В качестве аккумулятора используется бойлер с водяным теплообменником или массивная стена из бетона или глины. В дневное время нагретый воздух передает тепло аккумулятору. Ночью аккумулятор отдает тепло обратно в помещение через конвекцию или принудительный обдув.
Преимущества и ограничения технологии
Воздушные солнечные коллекторы обладают рядом значительных преимуществ и некоторых ограничений, которые необходимо учитывать при проектировании.
- Преимущества: простота конструкции, отсутствие риска замерзания, низкая стоимость монтажа, возможность самостоятельного изготовления, экологичность, отсутствие теплоносителя, который может протечь.
- Ограничения: низкая теплоемкость воздуха, необходимость в воздуховодах большого сечения, шум от вентиляторов, меньшая эффективность по сравнению с жидкостными коллекторами при одинаковой площади, ограниченная возможность аккумулирования тепла без дополнительных устройств.
Расчет производительности и выбор системы
Для типового частного дома площадью 100 квадратных метров в средней полосе требуется от 20 до 30 квадратных метров площади воздушных коллекторов. Эта цифра зависит от степени утепления здания, климатических условий и высоты потолков. Средняя годовая производительность составляет 350–500 кВт·ч тепла на квадратный метр площади коллектора.
Производительность вентилятора подбирается из расчета объема воздуха: для отопления — 30–50 кубических метров в час на квадратный метр коллектора. Сопротивление системы воздуховодов не должно превышать расчетное давление вентилятора. Обычно используются осевые или центробежные вентиляторы мощностью от 50 до 300 Вт.
Монтаж и эксплуатационные требования

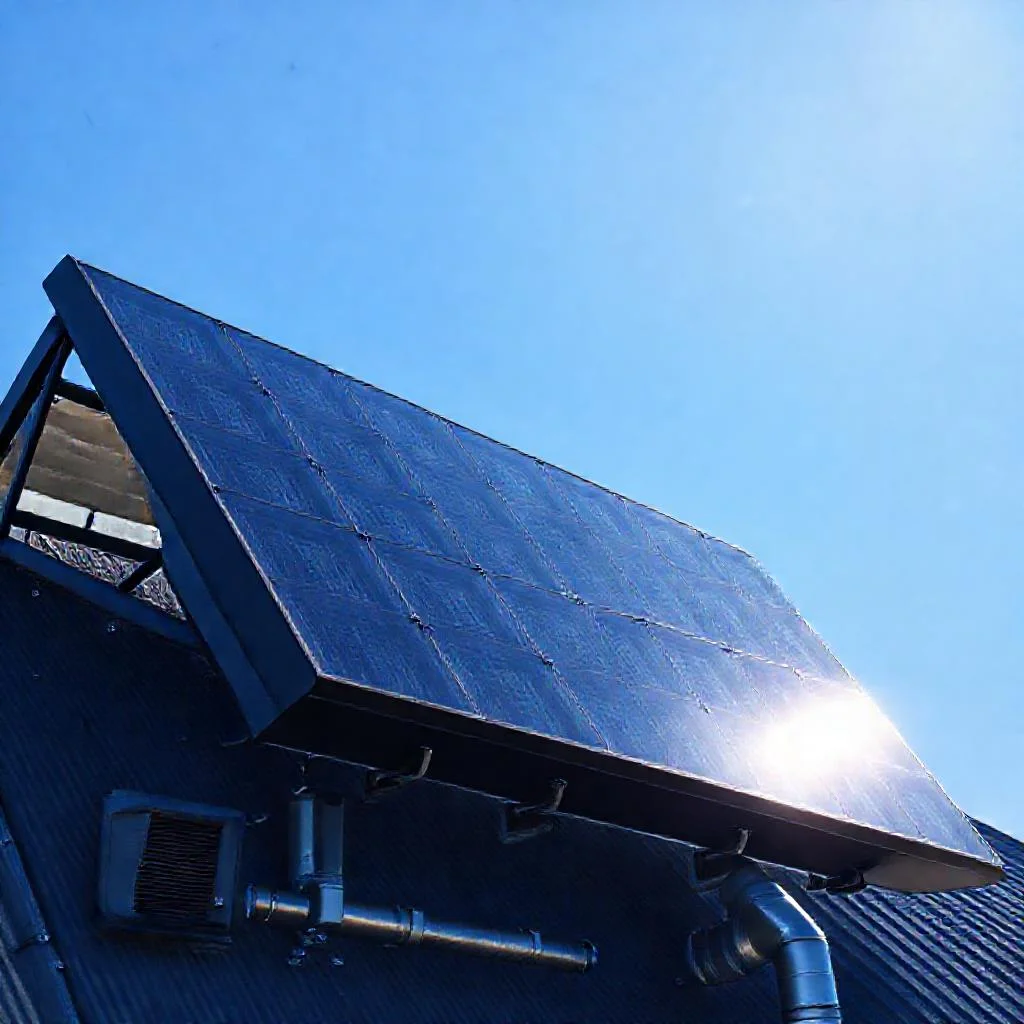

Коллекторы устанавливаются под углом от 30 до 60 градусов к горизонту. Оптимальный угол равен широте местности. Направление установки должно быть строго на юг, допускается отклонение до 15 градусов без существенной потери эффективности. Воздуховоды теплоизолируются минеральной ватой толщиной не менее 50 мм для снижения теплопотерь на участке от коллектора до здания.
В зимний период требуется периодическая очистка стекла от снега. Современные селективные покрытия и наклон стекла под углом более 45 градусов позволяют снегу сходить самостоятельно. В летний период необходимо предусмотреть систему отвода избыточного тепла, чтобы избежать перегрева помещений.
Экономическая эффективность и срок окупаемости
Стоимость промышленного воздушного солнечного коллектора варьируется от 8 до 20 тысяч рублей за квадратный метр в зависимости от производителя и типа. Срок окупаемости системы для частного дома составляет от 5 до 10 лет. При использовании коллекторов для предварительного подогрева приточного воздуха в зимний период срок окупаемости сокращается до 3–5 лет.
Сравнение с жидкостными системами
Жидкостные солнечные коллекторы имеют КПД на 10–15% выше при одинаковой площади. Однако воздушные системы выигрывают в простоте и надежности. В жидкостных системах требуется регулярное обслуживание насосов, проверка уровня антифриза и защита от перегрева. Воздушные системы обслуживаются раз в год — достаточно очистить стекло и проверить герметичность воздуховодов.
Перспективы развития технологии
Современные исследования направлены на повышение эффективности воздушных коллекторов. Разрабатываются гибридные конструкции, сочетающие фотоэлектрические модули и воздушные тепловые коллекторы. Такие системы одновременно вырабатывают электричество и тепло, обеспечивая общий КПД до 80%. Развитие композитных материалов с высокой теплопроводностью и низкой стоимостью обещает сделать воздушные коллекторы более доступными.
Технология сухих фасадов с интегрированными перфорированными панелями находит применение в многоэтажных зданиях. Воздушные коллекторы становятся частью архитектурного решения, не нарушая внешний вид фасада. Это направление активно развивается в странах с холодным климатом, таких как Канада, Германия и скандинавские страны.
Заключение
Воздушные солнечные коллекторы — зрелая и надежная технология для утилизации солнечной энергии. Они подходят для отопления, вентиляции и сушки. Простота конструкции, долговечность и низкая стоимость эксплуатации делают их отличным выбором для регионов с умеренным и холодным климатом. Правильно спроектированная система способна покрыть от 30 до 50% годовой потребности в тепле для отопления и вентиляции частного дома.
Сводная таблица данных
В таблице ниже представлены ключевые технические параметры, классификация, экономические показатели и сравнительные характеристики воздушных солнечных коллекторов, строго соответствующие данным из статьи.
| Параметр / Характеристика | Значение / Описание |
|---|---|
| Материал прозрачного покрытия | Закаленное стекло или поликарбонат |
| Светопропускаемость стекла | До 92% |
| Материал абсорбера | Алюминий или медь с селективным покрытием |
| Коэффициент поглощения абсорбера | Около 0,95 |
| Уровень собственного излучения абсорбера | Около 0,05 |
| Толщина теплоизоляции (тыльная сторона) | От 30 до 60 миллиметров |
| Теплопотери через заднюю стенку (качественная изоляция) | Менее 1 Вт на квадратный метр на градус разницы температур |
| Типы коллекторов (классификация) | Плоские, Перфорированные фасадные панели, Вакуумные воздушные |
| КПД плоских коллекторов | 50–70% |
| КПД перфорированных фасадных панелей | До 75% |
| КПД вакуумных воздушных коллекторов | До 80% |
| Скорость потока воздуха в коллекторе | От 2 до 6 метров в секунду |
| Нагрев воздуха (зима, -10°C, радиация 600 Вт/м²) | На 15–20 градусов |
| Нагрев воздуха (лето, радиация 900 Вт/м²) | Может превышать 60 градусов |
| Падение КПД без селективного покрытия | На 15–20 процентных пунктов |
| Потеря эффективности из-за загрязнения (запыленности) | До 10% |
| Требуемая площадь коллекторов для дома 100 м² (средняя полоса) | От 20 до 30 квадратных метров |
| Средняя годовая производительность | 350–500 кВт·ч тепла на квадратный метр |
| Производительность вентилятора (для отопления) | 30–50 кубических метров в час на квадратный метр коллектора |
| Мощность вентилятора | От 50 до 300 Вт |
| Угол установки коллектора к горизонту | От 30 до 60 градусов |
| Допустимое отклонение от направления на юг | До 15 градусов |
| Толщина теплоизоляции воздуховодов (мин. вата) | Не менее 50 мм |
| Стоимость промышленного коллектора | От 8 до 20 тысяч рублей за квадратный метр |
| Срок окупаемости (частный дом) | От 5 до 10 лет |
| Срок окупаемости (предварительный подогрев приточного воздуха) | От 3 до 5 лет |
| Сравнение КПД с жидкостными системами (выше у жидкостных) | На 10–15% |
| Покрытие годовой потребности в тепле (отопление и вентиляция) | От 30 до 50% |
Частые вопросы по теме (FAQ)
Какой коэффициент полезного действия (КПД) у разных типов воздушных солнечных коллекторов?
КПД зависит от типа конструкции. Плоские коллекторы демонстрируют КПД 50–70% при стандартных условиях. Перфорированные фасадные панели достигают КПД до 75% за счет большой площади теплообмена. Вакуумные воздушные коллекторы обеспечивают КПД до 80%, однако их стоимость значительно выше.
На сколько градусов воздушный коллектор способен нагреть воздух в зимний и летний периоды?
В ясный зимний день при температуре наружного воздуха до минус 10 °C и интенсивности солнечного излучения 600 Вт/м² коллектор нагревает воздух на 15–20 градусов. Летом при радиации 900 Вт/м² температура нагрева может превышать 60 градусов.
Какие требования предъявляются к монтажу и обслуживанию воздушных коллекторов?
Коллекторы устанавливаются под углом от 30 до 60 градусов к горизонту с ориентацией строго на юг (допускается отклонение до 15 градусов). Воздуховоды теплоизолируются минеральной ватой толщиной не менее 50 мм. Зимой требуется периодическая очистка стекла от снега, а летом необходимо предусмотреть систему отвода избыточного тепла. Обслуживание проводится раз в год (очистка стекла и проверка герметичности воздуховодов).
Какова площадь коллекторов и производительность системы для отопления типового частного дома?
Для частного дома площадью 100 м² в средней полосе требуется от 20 до 30 м² площади воздушных коллекторов. Средняя годовая производительность составляет 350–500 кВт·ч тепла на квадратный метр. Производительность вентилятора подбирается из расчета 30–50 м³/ч на квадратный метр коллектора, а мощность вентилятора обычно составляет от 50 до 300 Вт.
Каков срок окупаемости системы воздушных солнечных коллекторов?
Стоимость промышленного коллектора варьируется от 8 до 20 тысяч рублей за квадратный метр. Срок окупаемости для частного дома составляет от 5 до 10 лет. При использовании для предварительного подогрева приточного воздуха зимой срок окупаемости сокращается до 3–5 лет.
