Водородные электромобили (FCEV): устройство силовой установки Toyota Mirai
Водородные топливные элементы перестали быть лабораторным курьезом. Первое поколение Toyota Mirai, появившееся в 2014 году, доказало, что водород способен приводить в движение серийный автомобиль. Второе поколение, дебютировавшее в 2020 году, представляет собой полностью переработанную концепцию. Силовая установка Toyota Mirai — это не просто электродвигатель с баллонами газа. Это сложный электрохимический реактор, объединенный с высоковольтной батареей и системой управления температурой.
Архитектура силового тракта: гибрид наоборот

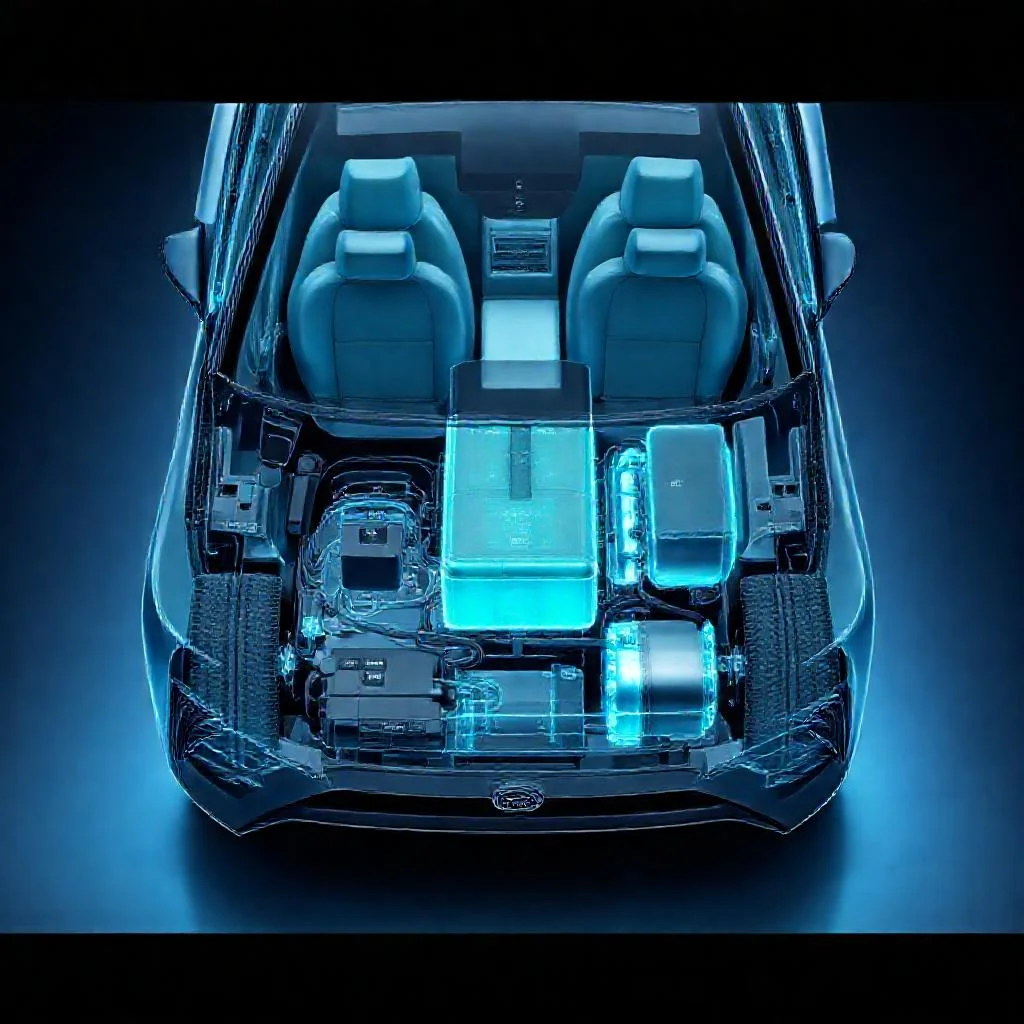

Конструктивно Toyota Mirai второго поколения построена по схеме, которую инженеры называют серийным гибридом с топливными элементами. Здесь нет привычного двигателя внутреннего сгорания. Основным генератором электроэнергии выступает блок топливных элементов (Fuel Cell Stack).
Электрический ток, вырабатываемый стеком, поступает на тяговый электродвигатель через силовой инвертор. Параллельно с этим в системе установлена никель-металлгидридная (NiMH) аккумуляторная батарея емкостью 1,24 кВт·ч. Она выполняет роль буфера. Когда нагрузка невелика, избыточная мощность стека направляется на зарядку батареи. При резком ускорении оба источника — стек и батарея — работают совместно, обеспечивая пиковую отдачу в 134 кВт (182 л.с.).
Такая конфигурация позволяет избежать главного недостатка чистых FCEV первых разработок — вялой реакции на газ. Батарея сглаживает задержку, свойственную электрохимической реакции в мембранах.
Сердце системы: стек топливных элементов второго поколения
Стек (Stack) — это пакет из нескольких сот последовательно соединенных единичных ячеек. Каждая ячейка состоит из протонообменной мембраны (PEM), двух электродов (анода и катода) с каталитическими слоями и графитовых биполярных пластин.
В Mirai второго поколения габариты стека были уменьшены на 20% по сравнению с первым поколением, а удельная мощность увеличена до 5,4 кВт/л. Максимальная мощность самого стека составляет 128 кВт. Ниже приведены ключевые параметры, которые определяют его эффективность:
- Конструкция биполярных пластин. Используются тонкие титановые пластины с титан-нитридным покрытием. Они обеспечивают высокую коррозионную стойкость и на 20% легче ранее применявшихся стальных аналогов.
- Катализатор. Нанесение платинового катализатора оптимизировано таким образом, что общее содержание драгоценного металла сокращено до 0,3 г/кВт. Для сравнения, в первом поколении этот показатель был выше на 30%.
- Блок увлажнения. Мембрана PEM должна постоянно находиться во влажном состоянии. Система рециркуляции отработанной воды (продукта реакции) поддерживает оптимальную влажность без использования внешних увлажнителей.
Электрохимическая реакция внутри стека происходит при температуре 65–80°C. Это невысокий показатель, позволяющий запускать машину без длительного прогрева. Однако для выхода на номинальный КПД (60% при частичной нагрузке) требуется стабилизация теплового режима.
Химия процесса: водород и кислород
На анод подается сжатый водород. Под действием катализатора молекула H₂ распадается на два протона и два электрона. Протоны проходят через мембрану. Электроны направляются через внешнюю электрическую цепь, создавая ток.
На катод компрессором подается атмосферный воздух — источник кислорода. Протоны, прошедшие через мембрану, соединяются с кислородом и электронами, возвращающимися из цепи. Единственным побочным продуктом является водяной пар. Уравнение реакции выглядит следующим образом:
2H₂ + O₂ → 2H₂O + электрическая энергия + тепло
Тепло, выделяемое в ходе реакции, необходимо отводить. Для этого используется контур низкотемпературного охлаждения, работающий на диэлектрической жидкости. Важно отметить, что уровень выделяемого тепла примерно вдвое ниже, чем у ДВС аналогичной мощности, что упрощает требования к радиаторам.
Система хранения водорода: три баллона высокого давления
Водород — газ с самой низкой плотностью. Хранить его в автомобиле в газообразном виде можно только под высоким давлением. В Mirai второго поколения используется три композитных баллона из углеродного волокна, выдерживающих номинальное давление 70 МПа (700 бар).
- Передний баллон. Расположен под центральным тоннелем трансмиссии. Объем 60 литров.
- Средний баллон. Находится под задними сиденьями. Объем 60 литров.
- Задний баллон. Установлен поперечно под багажником. Объем 38 литров.
Суммарный объем внутренней полости всех баллонов составляет 158 литров. Масса хранимого водорода при полной заправке — 5,6 кг. Каждый баллон оснащен термическим предохранительным клапаном (TPRD). При критическом нагреве (например, при пожаре) клапан плавится, и водород стравливается контролируемым потоком вертикально вверх, исключая образование взрывоопасного облака у земли.
Конструкция баллонов многослойна. Внутренняя оболочка (лейнер) выполнена из полиамида, непроницаемого для молекул водорода. Поверх лейнера намотан высокопрочный углеволоконный шнур, пропитанный эпоксидной смолой. Эта оболочка воспринимает механические нагрузки от высокого давления.
Система подачи воздуха: компрессор с электронным управлением
Для работы стека требуется непрерывный поток кислорода. В отличие от ДВС, где воздух засасывается поршнями, в FCEV применяется электрический компрессор (нагнетатель). В Toyota Mirai используется трехступенчатый центробежный компрессор с турбиной расширения (EAT — Electric Air Compressor with Turbine Expander).
Компрессор вращается электродвигателем мощностью около 10 кВт. Давление наддува регулируется электроникой в зависимости от запроса мощности. Воздух, проходя через компрессор, нагревается. Перед подачей в катодную камеру он проходит через интеркулер. На выходе из стека воздух, обедненный кислородом, но содержащий водяной пар, направляется на турбину расширения. Турбина отбирает энергию из потока отработанного воздуха, снижая нагрузку на электродвигатель компрессора на 15–20%.
Тяговый электродвигатель и трансмиссия
Силовая установка Mirai включает синхронный электродвигатель с постоянными магнитами. Этот же мотор используется в модели Toyota RAV4 Plug-in Hybrid. Его характеристики:
- Максимальная мощность: 134 кВт (182 л.с.).
- Максимальный крутящий момент: 300 Н·м.
Двигатель соединен с одноступенчатым редуктором. Фиксированное передаточное число подобрано таким образом, чтобы обеспечить оптимальный баланс между разгонной динамикой (9,0 секунд до 100 км/ч) и максимальной скоростью (175 км/ч). Помимо основного мотора, в системе предусмотрен вспомогательный DC-DC преобразователь, понижающий напряжение с 650 В (выход стека) до 12 В для питания бортовой сети.
Термоменеджмент: три независимых контура охлаждения
Эффективность топливных элементов критически зависит от температуры. Toyota Mirai использует три раздельных контура охлаждения:
- Высокотемпературный контур стека. Поддерживает температуру 65–80°C. Использует диэлектрическую жидкость для предотвращения коротких замыканий.
- Низкотемпературный контур силовой электроники. Охлаждает инвертор, электродвигатель и DC-DC преобразователь. Температура жидкости около 40–50°C.
- Контур интеркулера. Охлаждает сжатый воздух, поступающий от компрессора.
Особенность конструкции — расположение радиатора стека не спереди, а с боков и под полом. Такое решение позволило освободить место для аэродинамического обтекателя и улучшить коэффициент лобового сопротивления до 0,29 Cd.
Практическая эффективность и запас хода
Реальный расход водорода на шоссе составляет около 0,8–1,0 кг на 100 км. В городском цикле, где активно используется рекуперативное торможение, расход снижается до 0,6–0,7 кг на 100 км. Официальный запас хода по методике WLTP — 650 км.
Суммарный КПД системы «от баллона до колеса» (tank-to-wheel) составляет около 35–40% в смешанном цикле. Это ниже, чем у чистого электромобиля (около 70–80%), но сравнимо с дизельным ДВС (25–35%). Однако водородный автомобиль не выделяет твердых частиц и CO₂. Единственная проблема — КПД производства самого водорода (well-to-tank), который при электролизе составляет около 60–70%.
Силовая установка Toyota Mirai второго поколения демонстрирует зрелость водородной технологии. Использование титановых пластин, рециркуляция воды и рекуперация энергии отработанного воздуха позволили снизить стоимость системы и повысить надежность. Автомобиль остается нишевым продуктом из-за слабой инфраструктуры заправок, но инженерные решения, заложенные в его конструкцию, уже сейчас формируют основу для грузового и коммерческого водородного транспорта ближайшего десятилетия.
Сводная таблица данных
Ниже представлена таблица, обобщающая ключевые технические характеристики и параметры силовой установки Toyota Mirai второго поколения, основанная исключительно на данных из приведенной статьи. Таблица структурирована по основным компонентам системы: стек топливных элементов, система хранения водорода, тяговый электродвигатель и общие показатели эффективности.
| Компонент / Параметр | Характеристика / Значение | Примечание (из текста) |
|---|---|---|
| Стек топливных элементов (Fuel Cell Stack) | Максимальная мощность стека | 128 кВт |
| Удельная мощность | 5,4 кВт/л | |
| Габариты (по сравнению с первым поколением) | Уменьшены на 20% | |
| Содержание платинового катализатора | 0,3 г/кВт | На 30% меньше, чем в первом поколении |
| Рабочая температура стека | 65–80°C | Номинальный КПД 60% при частичной нагрузке |
| Система хранения водорода | Количество баллонов | 3 |
| Номинальное давление | 70 МПа (700 бар) | |
| Объем баллонов (передний / средний / задний) | 60 л / 60 л / 38 л | |
| Суммарный внутренний объем баллонов | 158 литров | |
| Масса хранимого водорода (полная заправка) | 5,6 кг | |
| Тяговый электродвигатель | Максимальная мощность | 134 кВт (182 л.с.) |
| Максимальный крутящий момент | 300 Н·м | |
| Аккумуляторная батарея | Тип | Никель-металлгидридная (NiMH) |
| Емкость | 1,24 кВт·ч | |
| Динамика и расход | Разгон 0–100 км/ч | 9,0 секунд |
| Максимальная скорость | 175 км/ч | |
| Расход водорода на шоссе / в городе | 0,8–1,0 кг/100 км / 0,6–0,7 кг/100 км | |
| Эффективность и запас хода | Запас хода (WLTP) | 650 км |
| КПД «от баллона до колеса» (tank-to-wheel) | 35–40% | В смешанном цикле |
Частые вопросы по теме (FAQ)
Как устроена силовая установка Toyota Mirai второго поколения?
Конструктивно Mirai второго поколения построена по схеме серийного гибрида с топливными элементами. Основным генератором электроэнергии выступает блок топливных элементов (Fuel Cell Stack) мощностью 128 кВт. Электрический ток от стека поступает на тяговый электродвигатель через силовой инвертор. Параллельно в системе установлена никель-металлгидридная (NiMH) аккумуляторная батарея емкостью 1,24 кВт·ч, которая выполняет роль буфера. При резком ускорении оба источника — стек и батарея — работают совместно, обеспечивая пиковую отдачу в 134 кВт (182 л.с.).
Каков запас хода и расход водорода у Toyota Mirai?
Официальный запас хода по методике WLTP составляет 650 км. Реальный расход водорода на шоссе составляет около 0,8–1,0 кг на 100 км. В городском цикле, где активно используется рекуперативное торможение, расход снижается до 0,6–0,7 кг на 100 км. Общая масса хранимого водорода при полной заправке трех баллонов (суммарный объем 158 литров) составляет 5,6 кг.
Какие параметры имеет стек топливных элементов второго поколения?
Стек (Stack) второго поколения имеет габариты, уменьшенные на 20% по сравнению с первым поколением, а его удельная мощность увеличена до 5,4 кВт/л. Максимальная мощность стека составляет 128 кВт. В нем используются тонкие титановые биполярные пластины с титан-нитридным покрытием, которые на 20% легче стальных аналогов. Содержание платинового катализатора сокращено до 0,3 г/кВт, что на 30% меньше, чем в первом поколении. Электрохимическая реакция внутри стека происходит при температуре 65–80°C.
Как устроена система хранения водорода в Toyota Mirai?
Водород хранится в трех композитных баллонах из углеродного волокна, выдерживающих номинальное давление 70 МПа (700 бар). Передний баллон объемом 60 л расположен под центральным тоннелем, средний баллон на 60 л — под задними сиденьями, а задний баллон на 38 л — поперечно под багажником. Суммарный объем полости всех баллонов — 158 литров, масса хранимого водорода — 5,6 кг. Каждый баллон оснащен термическим предохранительным клапаном (TPRD) для контролируемого стравливания газа при критическом нагреве.
Почему в Toyota Mirai используется сразу три контура охлаждения?
Эффективность топливных элементов критически зависит от температуры, поэтому применяются три раздельных контура. Высокотемпературный контур стека поддерживает температуру 65–80°C, используя диэлектрическую жидкость для предотвращения коротких замыканий. Низкотемпературный контур силовой электроники охлаждает инвертор, электродвигатель и DC-DC преобразователь до 40–50°C. Отдельный контур интеркулера охлаждает сжатый воздух от компрессора. Радиатор стека расположен с боков и под полом, что позволило улучшить коэффициент лобового сопротивления до 0,29 Cd.
