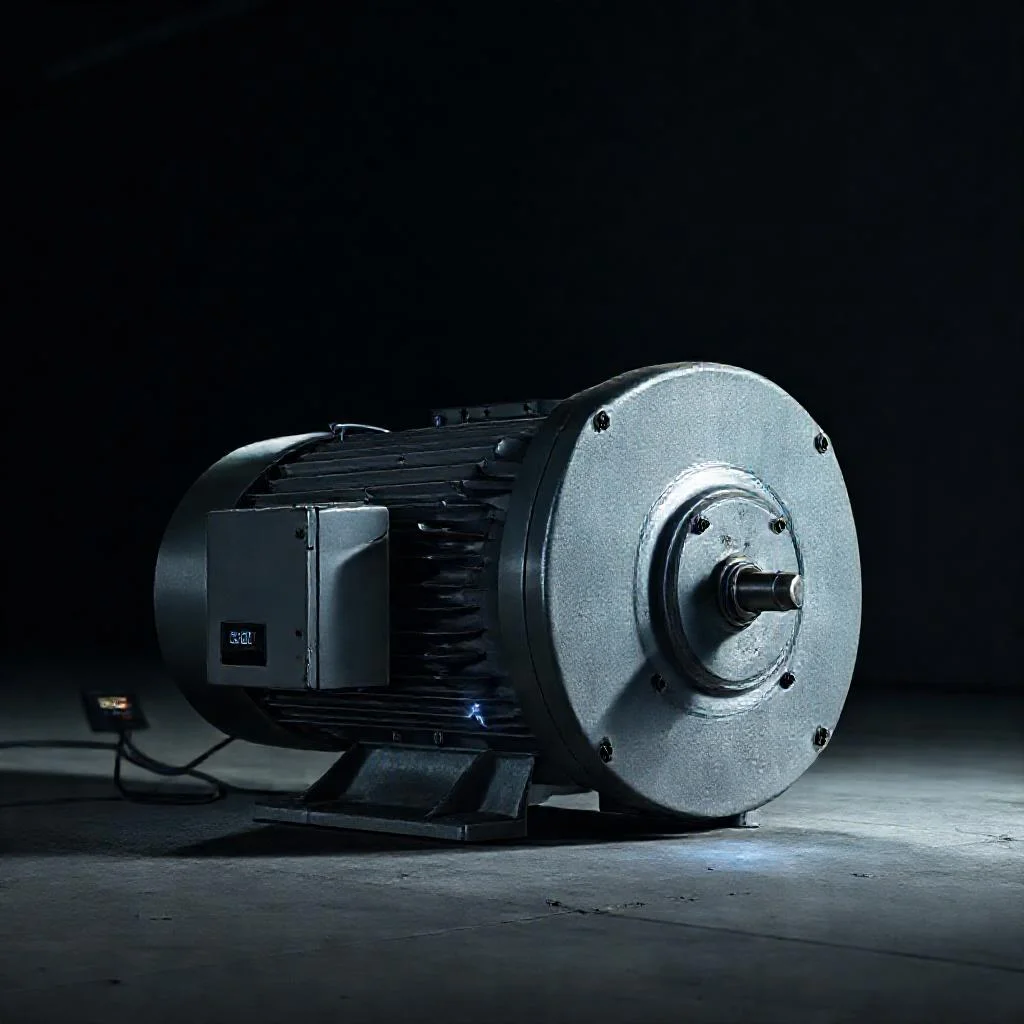

Влияние недогруженного асинхронного электродвигателя на падение коэффициента мощности (cos φ)
Асинхронный электродвигатель является основным преобразователем электрической энергии в механическую на промышленных предприятиях. Его доля в потреблении электроэнергии достигает 60-70% от общего объема. Однако значительная часть оборудования работает в режиме недогрузки, что приводит к серьезным энергетическим и эксплуатационным последствиям. Ключевым параметром, отражающим эффективность потребления реактивной мощности, является коэффициент мощности (cos φ).
При снижении механической нагрузки на валу ниже номинальной происходит резкое ухудшение этого показателя. Понимание физических процессов, лежащих в основе этого явления, позволяет не только снизить затраты на электроэнергию, но и избежать штрафных санкций со стороны энергоснабжающих организаций за потребление реактивной энергии.
Физическая сущность коэффициента мощности асинхронного двигателя
Коэффициент мощности представляет собой отношение активной мощности P к полной мощности S. Полная мощность складывается из векторной суммы активной и реактивной составляющих. Активная мощность совершает полезную работу — вращает ротор. Реактивная мощность необходима для создания вращающегося магнитного поля статора, но не производит механической работы.
В асинхронном двигателе реактивная мощность расходуется на намагничивание магнитопровода статора и ротора. Она зависит от конструкции магнитной системы и величины воздушного зазора между статором и ротором. Потребление реактивной мощности практически не зависит от нагрузки на валу, а определяется напряжением сети и параметрами магнитной цепи.
Таким образом, при снижении механической нагрузки активная составляющая тока уменьшается пропорционально моменту, тогда как реактивная составляющая остается почти неизменной. Это приводит к росту угла сдвига фаз между током и напряжением, и как следствие — к падению cos φ.
Взаимосвязь нагрузки и cos φ на примере реальных данных
Для наглядного понимания процесса рассмотрим типовой асинхронный двигатель мощностью 37 кВт серии 4А с синхронной частотой вращения 1500 об/мин. В номинальном режиме с нагрузкой 100% коэффициент мощности составляет примерно 0,89. При снижении нагрузки до 75% cos φ падает до 0,85. Дальнейшее снижение до 50% нагрузки приводит к падению cos φ до 0,74-0,76.
Наиболее критичная ситуация возникает при нагрузке 25-30% от номинала. В этом режиме коэффициент мощности может опускаться до 0,50-0,55. При работе двигателя на холостом ходу cos φ составляет всего 0,15-0,20, что крайне неэффективно с точки зрения потребления реактивной энергии.
Важно отметить, что зависимость не является линейной. Падение cos φ ускоряется по мере снижения нагрузки. Это обусловлено квадратичной зависимостью электромагнитного момента от тока ротора и нелинейностью магнитной характеристики стали магнитопровода.
Энергетические потери при низком cos φ
Низкий коэффициент мощности влечет за собой несколько негативных последствий. Первое — увеличение полного тока в питающей сети при неизменной активной мощности. Это вынуждает завышать сечение токоведущих жил кабельных линий, увеличивать номиналы аппаратов защиты и коммутации.
Второе — рост потерь активной мощности в проводниках. Потери пропорциональны квадрату тока, поэтому увеличение тока в 1,5 раза из-за низкого cos φ приводит к росту потерь в 2,25 раза. Это снижает общий КПД системы электроснабжения участка или цеха.
Третье — снижение пропускной способности трансформаторов и распределительных устройств. При низком cos φ трансформатор загружается реактивным током, не способным передать полезную мощность потребителям. Это может вызвать необходимость установки дополнительных трансформаторов при фактически низком потреблении активной энергии.
Реактивная мощность холостого хода как базовый потребитель
Реактивная мощность, потребляемая двигателем на холостом ходу, определяется током холостого хода I0. Для современных двигателей с улучшенной магнитной системой I0 составляет 20-40% от номинального тока. Для старых серий двигателей этот показатель может достигать 50-60%.
Составляющие реактивной мощности холостого хода включают мощность намагничивания магнитопровода, мощность рассеяния в пазах статора и ротора, а также мощность на преодоление вихревых токов и гистерезиса. Основную долю составляет мощность намагничивания главного магнитного потока.
При недогрузке двигателя скольжение уменьшается, частота ЭДС ротора снижается, но потребление реактивной мощности остается практически на уровне холостого хода. Это происходит потому, что главный магнитный поток определяется напряжением статора и не зависит от механической нагрузки в широком диапазоне.
Влияние числа полюсов на характеристику cos φ
Количество полюсов двигателя существенно влияет на его способность поддерживать высокий cos φ при недогрузке. Двигатели с большим числом полюсов (малооборотные) имеют более низкий номинальный cos φ из-за увеличенного объема магнитной системы и большего воздушного зазора.
Для двухполюсного двигателя мощностью 15 кВт номинальный cos φ составляет 0,88-0,91. При снижении нагрузки до 50% он падает до 0,80-0,83. Для того же двигателя с восемью полюсами (750 об/мин) номинальный cos φ составляет 0,78-0,82, а при 50% нагрузке падает до 0,60-0,65.
Таким образом, малооборотные двигатели более чувствительны к недогрузке. При выборе оборудования для технологических процессов с переменной нагрузкой следует учитывать этот фактор и отдавать предпочтение двигателям с меньшим числом полюсов, если это допустимо по технологическим требованиям.
Эксплуатационные риски длительной работы с низким cos φ
Работа недогруженного двигателя с низким cos φ создает не только экономические, но и эксплуатационные риски. Увеличенный потребляемый ток приводит к повышенному нагреву обмоток статора, особенно при длительной работе. Перегрев ускоряет старение изоляции, сокращая срок службы двигателя.
Кроме того, работа с низким cos φ вызывает повышенные вибрации и шум. Причина кроется в увеличении пульсаций электромагнитного момента, возникающих из-за несинусоидальности токов ротора при малом скольжении и насыщении магнитной системы.
Для двигателей, работающих длительное время с нагрузкой менее 40% от номинальной, рекомендуется рассмотреть возможность замены на двигатель меньшей мощности или установку устройств автоматического регулирования напряжения. Снижение питающего напряжения пропорционально снижает реактивную мощность намагничивания.
Методы компенсации реактивной мощности для недогруженных двигателей
Наиболее распространенным методом повышения cos φ в условиях недогрузки является установка конденсаторных батарей. Однако применение статических конденсаторов требует тщательного расчета, так как при малой нагрузке возможен перекомпенсация, приводящая к повышению напряжения.
Более эффективным решением является использование автоматических конденсаторных установок с регулируемыми ступенями. Такие системы отслеживают фактический cos φ в точке подключения и подключают необходимое количество конденсаторов. Для крупных двигателей мощностью выше 100 кВт эффективна установка индивидуальных конденсаторов с автоматическим отключением.
Перспективным методом является применение устройств плавного пуска с функцией регулирования напряжения на статоре. При снижении нагрузки система снижает питающее напряжение, что приводит к уменьшению тока намагничивания и повышению cos φ. Некоторые современные частотные преобразователи также реализуют функцию оптимизации магнитного потока при неполной нагрузке.
Экономический расчет эффективности замены двигателя
При выборе между установкой компенсирующих устройств и заменой двигателя на менее мощный необходимо провести экономический расчет. Для двигателя мощностью 30 кВт, работающего с нагрузкой 15 кВт (50%), замена на двигатель 15 кВт может окупиться за 1,5-2 года за счет снижения реактивной составляющей потерь.
Стоимость потерь реактивной энергии рассчитывается исходя из тарифов энергоснабжающей организации. При коэффициенте реактивной мощности tg φ выше нормативного (обычно 0,35-0,4 для сетей 0,4 кВ) применяются повышающие коэффициенты к тарифу на активную энергию.
Следует учитывать, что замена двигателя требует не только капитальных затрат, но и времени на монтаж и наладку. Поэтому для временных или сезонных нагрузок более целесообразным может быть применение автоматической компенсации реактивной мощности.
Практические рекомендации по выбору режима работы
Для предотвращения падения cos φ при недогрузке следует придерживаться нескольких правил. Первое — выбирать двигатель с запасом по мощности не более 15-20%. Второе — при проектировании технологических линий предусматривать возможность отключения части двигателей при снижении производительности.
Третье — для оборудования с циклической нагрузкой использовать автоматические системы управления, отключающие двигатели в паузах. Четвертое — для вентиляторов и насосов применять частотное регулирование, позволяющее поддерживать cos φ на уровне не ниже 0,85 во всем диапазоне скоростей.
Контроль текущего cos φ должен осуществляться с помощью стационарных измерительных приборов или переносных анализаторов качества электроэнергии. Регулярный мониторинг позволит своевременно выявить недогруженные двигатели и принять меры по оптимизации их работы.
Предельно допустимым значением cos φ для длительной работы считается 0,7. При снижении ниже этого порога эксплуатация становится экономически нецелесообразной. В таких случаях требуется вмешательство — замена двигателя, установка компенсирующих устройств или изменение технологического режима.
- Выбор двигателя — номинальная мощность должна соответствовать фактической нагрузке с запасом 10-15%.
- Периодичность контроля — измерение cos φ не реже одного раза в квартал для ответственных механизмов.
- Компенсация реактивной мощности — установка конденсаторных батарей с автоматическим регулированием.
- Снижение напряжения — при длительной работе с нагрузкой менее 60% допустимо снижение напряжения на 5-10% от номинального.
Понимание физики процессов, происходящих в недогруженном асинхронном двигателе, позволяет грамотно подходить к выбору оборудования и режимов его эксплуатации. Снижение cos φ является прямым следствием нерационального использования электроэнергии.
Устранение недогрузки или применение методов компенсации реактивной мощности дает реальную экономию до 15-20% от общих затрат на электроэнергию на промышленном предприятии. Кроме того, это продлевает ресурс двигателей и повышает надежность системы электроснабжения в целом.
Сводная таблица данных
В таблице ниже представлены числовые параметры зависимости коэффициента мощности (cos φ) от степени загрузки асинхронного электродвигателя, а также сравнительные характеристики для двигателей с разным числом полюсов. Все данные строго соответствуют значениям, приведенным в тексте статьи.
| Параметр / Условие | Значение / Диапазон | Пояснение |
|---|---|---|
| Двигатель 37 кВт, 4А, 1500 об/мин, нагрузка 100% | 0,89 | Номинальный cos φ |
| Двигатель 37 кВт, нагрузка 75% | 0,85 | Падение cos φ при снижении нагрузки |
| Двигатель 37 кВт, нагрузка 50% | 0,74-0,76 | Дальнейшее падение cos φ |
| Двигатель 37 кВт, нагрузка 25-30% | 0,50-0,55 | Критическое падение cos φ |
| Двигатель 37 кВт, холостой ход | 0,15-0,20 | Минимальный cos φ |
| Ток холостого хода (I0) для современных двигателей | 20-40% от номинального тока | Определяет реактивную мощность на холостом ходу |
| Ток холостого хода (I0) для старых серий двигателей | 50-60% от номинального тока | Более высокое потребление реактивной мощности |
| Двухполюсный двигатель 15 кВт, нагрузка 100% | 0,88-0,91 | Номинальный cos φ |
| Двухполюсный двигатель 15 кВт, нагрузка 50% | 0,80-0,83 | Падение cos φ при недогрузке |
| Восьмиполюсный двигатель 15 кВт (750 об/мин), нагрузка 100% | 0,78-0,82 | Номинальный cos φ (ниже, чем у двухполюсного) |
| Восьмиполюсный двигатель 15 кВт, нагрузка 50% | 0,60-0,65 | Значительное падение cos φ (более чувствителен к недогрузке) |
| Рост потерь активной мощности при увеличении тока в 1,5 раза | в 2,25 раза | Пропорционально квадрату тока |
| Рекомендуемый запас по мощности при выборе двигателя | 10-15% | Для предотвращения недогрузки |
| Предельно допустимый cos φ для длительной работы | 0,7 | Ниже этого порога эксплуатация экономически нецелесообразна |
| Нормативный коэффициент реактивной мощности (tg φ) для сетей 0,4 кВ | 0,35-0,4 | Превышение ведет к повышающим коэффициентам в тарифах |
| Экономия от устранения недогрузки или компенсации реактивной мощности | 15-20% | От общих затрат на электроэнергию предприятия |
| Окупаемость замены двигателя 30 кВт (нагрузка 50%) на 15 кВт | 1,5-2 года | За счет снижения реактивной составляющей потерь |
Частые вопросы по теме (FAQ)
Почему коэффициент мощности (cos φ) падает при недогрузке асинхронного двигателя?
При снижении механической нагрузки на валу активная составляющая тока уменьшается пропорционально моменту, тогда как реактивная составляющая (ток намагничивания) остается практически неизменной. Это происходит потому, что главный магнитный поток определяется напряжением статора и не зависит от механической нагрузки в широком диапазоне. В результате угол сдвига фаз между током и напряжением увеличивается, что приводит к падению cos φ.
Каковы типичные значения cos φ для двигателя мощностью 37 кВт при разной нагрузке?
Для типового двигателя 37 кВт серии 4А с синхронной частотой 1500 об/мин при номинальной нагрузке (100%) cos φ составляет 0,89. При снижении нагрузки до 75% cos φ падает до 0,85, при 50% нагрузки — до 0,74-0,76. Наиболее критичная ситуация возникает при нагрузке 25-30% от номинала — в этом режиме cos φ может опускаться до 0,50-0,55. При работе на холостом ходу cos φ составляет всего 0,15-0,20.
Как число полюсов двигателя влияет на падение cos φ при недогрузке?
Малооборотные двигатели (с большим числом полюсов) более чувствительны к недогрузке. Для двухполюсного двигателя мощностью 15 кВт номинальный cos φ составляет 0,88-0,91, а при снижении нагрузки до 50% он падает до 0,80-0,83. Для двигателя с восемью полюсами (750 об/мин) номинальный cos φ составляет 0,78-0,82, а при нагрузке 50% падает до 0,60-0,65. Это связано с увеличенным объемом магнитной системы и большим воздушным зазором многополюсных машин.
Какие эксплуатационные риски возникают при длительной работе двигателя с низким cos φ?
Увеличенный потребляемый ток приводит к повышенному нагреву обмоток статора, что ускоряет старение изоляции и сокращает срок службы двигателя. Кроме того, работа с низким cos φ вызывает повышенные вибрации и шум из-за пульсаций электромагнитного момента, возникающих при малом скольжении и насыщении магнитной системы. Для двигателей, работающих длительное время с нагрузкой менее 40% от номинальной, рекомендуется рассмотреть замену на двигатель меньшей мощности.
Какое значение cos φ считается предельно допустимым для длительной работы?
Предельно допустимым значением cos φ для длительной работы считается 0,7. При снижении ниже этого порога эксплуатация становится экономически нецелесообразной. В таких случаях требуется вмешательство — замена двигателя на менее мощный, установка компенсирующих устройств (автоматических конденсаторных установок) или изменение технологического режима для обеспечения загрузки не менее 40% от номинала.
