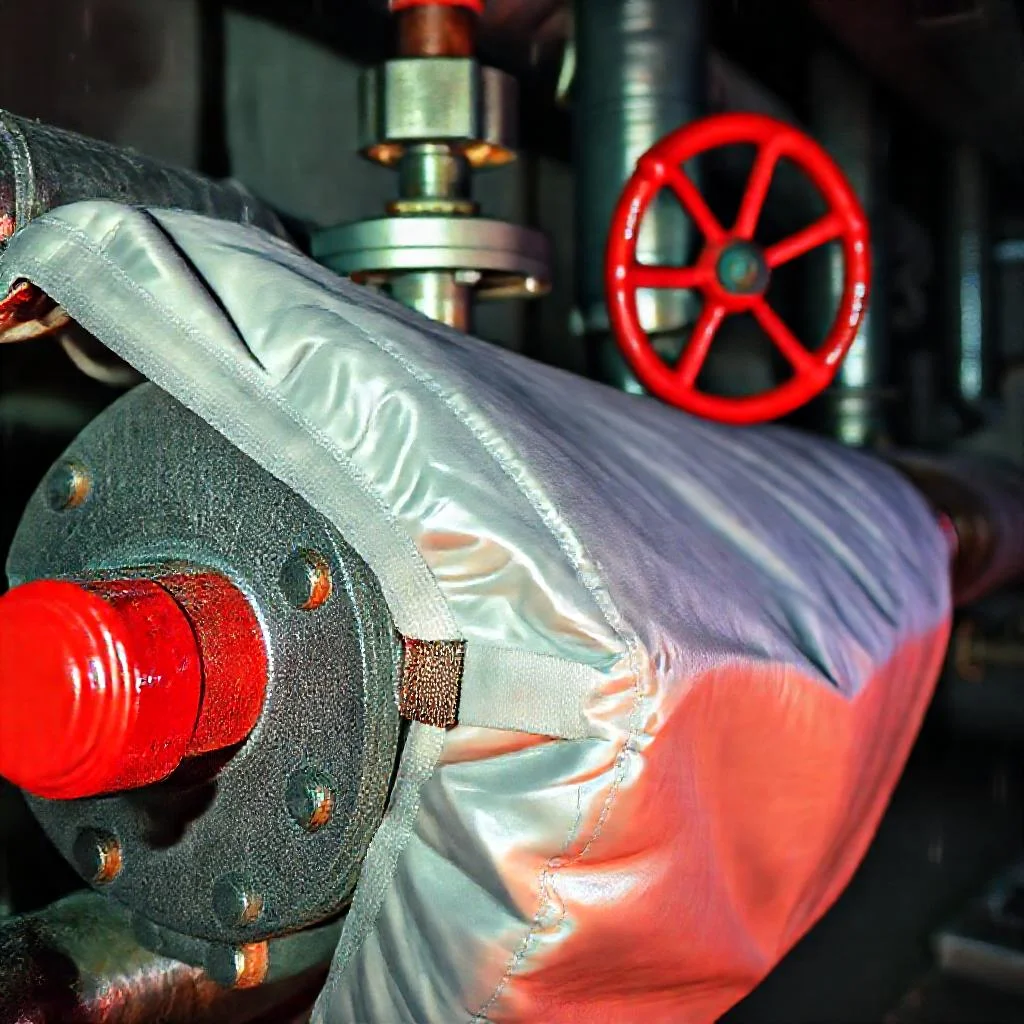

Утепление запорной арматуры и задвижек быстросъемными теплоизоляционными чехлами
Промышленные объекты и системы отопления сталкиваются с необходимостью защиты запорной арматуры от низких температур. Замерзание воды или рабочей среды внутри задвижки может привести к разрушению корпуса, выходу из строя уплотнений и аварийной остановке технологического процесса. Традиционные методы утепления, такие как обертывание минеральной ватой или заливка пенополиуретана, часто не отвечают требованиям оперативного доступа к узлу. Решением данной проблемы является применение быстросъемных теплоизоляционных чехлов (БСЧ).
Быстросъемные чехлы представляют собой многослойную конструкцию, которая повторяет геометрию изолируемого объекта. Они изготавливаются из гибких теплоизоляционных материалов и защитной оболочки. Главная особенность таких изделий — возможность легкого демонтажа для ревизии, ремонта или замены арматуры без разрушения изоляции. В отличие от жестких скорлуп, чехлы плотно облегают фланцы, штоки и корпус задвижки, исключая образование мостиков холода.
Эффективность утепления запорной арматуры измеряется не только коэффициентом теплопроводности, но и способностью предотвращать конденсат. Нарушение температурного режима на поверхности арматуры ведет к коррозии металла. Профессионально спроектированный чехол решает комплекс задач: сохраняет тепло, защищает от внешних воздействий и продлевает срок службы оборудования.
Конструктивные особенности и материалы быстросъемных чехлов
Качественный теплоизоляционный чехол состоит из трех обязательных слоев. Каждый слой выполняет строго определенную функцию, и их сочетание обеспечивает расчетный срок службы изделия.
- Внутренний слой (термоизолирующий). Основной материал — вспененный каучук (Armaflex, K-Flex) или вспененный полиэтилен (Пенофол, Энергофлекс). Толщина слоя варьируется от 20 до 100 мм в зависимости от температуры рабочей среды и условий эксплуатации. Для высокотемпературных сред (пар, перегретая вода) применяется кварцевое волокно или базальтовая вата с прошивкой.
- Пароизоляционный слой. Располагается между утеплителем и наружной оболочкой. Используется алюминиевая фольга, лавсановая пленка или комбинированные материалы. Пароизоляция предотвращает насыщение утеплителя влагой из воздуха, что критически важно для сохранения низкой теплопроводности.
- Наружный защитный слой. Изготавливается из ПВХ-ткани, силиконостеклоткани или резинокорда. Материал должен быть устойчив к ультрафиолету, маслу, кислотам и щелочам. Для помещений с высокими требованиями пожарной безопасности применяются негорючие ткани на основе стекловолокна.
Крепление чехла осуществляется с помощью лент-стяжек (велькро, текстильная застежка) или металлических пряжек. В условиях вибрации используются стальные тросики с натяжителями. Важно, чтобы место соединения полотен чехла не совпадало с линией разъема фланцев, иначе герметичность изоляции будет нарушена.
Сравнение с традиционными методами изоляции
На промышленных объектах до сих пор применяют жесткие конструкции: металлические кожухи с засыпкой керамзита, короба из оцинковки с минеральной ватой или напыляемый пенополиуретан. Каждый из этих способов имеет недостатки, которые исключаются при использовании БСЧ.
Жесткие короба из оцинкованной стали требуют значительного времени на монтаж. При необходимости осмотра задвижки металл режут болгаркой, после чего изоляцию восстанавливают заново. Это приводит к перерасходу материала и простоям оборудования. Напыляемый пенополиуретан не позволяет провести ревизию без полного удаления слоя, а его демонтаж требует механической обработки.
Быстросъемные чехлы лишены этих недостатков. Время снятия и установки одного чехла на задвижку Ду 150 мм не превышает 60 секунд. При этом не требуется специальный инструмент. Повторное использование возможно сотни раз без потери изоляционных свойств. Экономическая эффективность достигается за счет сокращения трудозатрат на обслуживание и отсутствия необходимости покупать новый материал для каждой ревизии.
Расчет толщины изоляции и выбор материала
Выбор толщины теплоизоляционного слоя подчиняется требованиям СП 61.13330.2012 «Тепловая изоляция оборудования и трубопроводов». Расчет ведется по нормируемой плотности теплового потока или по условию невыпадения конденсата. Для запорной арматуры, расположенной на открытом воздухе, приоритетным является второе условие.
Температура точки росы — ключевой параметр. Если поверхность чехла холоднее окружающего воздуха, на ней образуется иней или конденсат. Для средней полосы России при относительной влажности 80% и температуре воздуха минус 20°C, толщина изоляции из вспененного каучука должна составлять не менее 50 мм. Для горячих трубопроводов с температурой теплоносителя +100°C и выше толщина может быть уменьшена до 30-40 мм, так как основная задача — снижение теплопотерь, а не борьба с конденсатом.
Таблица выбора внутреннего слоя в зависимости от условий:
- Для температур от -40°C до +85°C — вспененный каучук (закрытая ячейка), толщина 30-50 мм.
- Для температур от +85°C до +250°C — базальтовая вата высокой плотности (110 кг/м³) с прошивкой, толщина 50-100 мм.
- Для температур от +250°C до +600°C — керамоволокнистые маты (муллитокремнеземистое волокно), толщина 60-120 мм.
Технология монтажа и демонтажа
Установка быстросъемного чехла не требует квалификации сварщика или изолировщика. Работы выполняются по простому алгоритму. Изоляцию арматуры начинают с очистки поверхности от грязи, наледи и масляных пятен. Наличие льда под чехлом недопустимо, так как талая вода снижает эффективность утеплителя.
Первым монтируется нижний пояс чехла, охватывающий корпус задвижки. Нижний край должен заходить на трубу не менее чем на 150 мм, чтобы исключить подсос холодного воздуха снизу. Затем устанавливается верхняя часть, закрывающая шток и маховик (если конструкцией предусмотрено сохранение доступа к штурвалу).
Фиксация производится в строгой последовательности: сначала центральная стяжка, затем боковые. Перекос полотна не допускается — это приведет к образованию воздушных карманов. При монтаже на улице в зимнее время важно проверить эластичность материала. Хранение чехлов на морозе (ниже -30°C) требует предварительной выдержки в теплом помещении не менее 4 часов.
Демонтаж производится в обратном порядке. Для экстренного доступа к задвижке (при пожаре или гидроударе) достаточно разрезать стяжки ножом, что занимает не более 15 секунд. После аварийных работ чехол подлежит ремонту: замене лент-стяжек или зашиву разрывов наружной ткани.
Эксплуатационные особенности и срок службы
Срок службы качественного быстросъемного чехла составляет от 5 до 10 лет. Основные факторы, сокращающие ресурс: агрессивная химическая среда (кислоты, пары аммиака), механические повреждения (удары, падение инструмента) и несоблюдение правил хранения. Чехлы из ПВХ-ткани разрушаются под действием ультрафиолета за 2-3 года, поэтому для наружной установки требуется защита — тентовая ткань с УФ-стабилизатором или силиконовое покрытие.
График замены устанавливается службой главного энергетика. Рекомендуется проводить ревизию состояния чехлов два раза в год: перед началом отопительного сезона и после его окончания. Признаки износа: потеря эластичности внутреннего слоя, расслоение ткани на швах, коррозия пряжек.
Важно учитывать, что чехол не является герметичным кожухом для опасных сред. Если арматура пропускает пар или газ, изоляция намокает и теряет свойства. В таких случаях необходимо сначала устранить неисправность задвижки, а затем устанавливать утепление. Работа чехла на влажном утеплителе эквивалентна отсутствию изоляции — коэффициент теплопроводности мокрой ваты возрастает в 5-10 раз.
Типовые ошибки и способы их предотвращения
При утеплении запорной арматуры специалисты сталкиваются с однотипными ошибками. Первая — выбор чехла без учета высоты штока. У задвижек разных производителей высота подъема шпинделя может отличаться на 5-10 см. Если чехол подобран неправильно, он будет натянут на шток, что приведет к разрыву ткани или деформации теплоизоляции.
Вторая ошибка — игнорирование зоны фланцевого соединения. Часто чехол заканчивается у фланца, оставляя открытыми болтовые соединения. Через стык фланцев происходит интенсивная потеря тепла, а болты обмерзают, затрудняя последующее обслуживание. Правильная конструкция подразумевает наличие «юбки», которая закрывает фланец и болты с запасом 50-70 мм.
Третья распространенная проблема — экономия на пароизоляции. Дешевые чехлы не имеют внутреннего пароизоляционного слоя. В результате влага из теплого воздуха конденсируется внутри утеплителя даже при положительных температурах. Через год такой чехол становится тяжелым, спрессованным и бесполезным. Наличие слоя фольги или пленки в структуре строго обязательно.
Преимущества для различных отраслей промышленности
В нефтегазовом секторе быстросъемные чехлы используются для утепления шаровых кранов и задвижек на факельных линиях и обвязке резервуаров. Особенностью данных объектов является высокая пожароопасность, поэтому наружный слой чехла изготавливается из негорючей силиконостеклоткани, выдерживающей прямое воздействие пламени до 10 минут.
На предприятиях пищевой промышленности (молочные заводы, пивоварни) предъявляются требования к санитарной обработке. Чехлы в таких цехах шьются с гладкой наружной поверхностью, устойчивой к мойке моющими средствами под давлением. Внутренний слой из пенополиэтилена не впитывает запахи и не способствует росту бактерий.
В системах центрального теплоснабжения городов и поселков утепление арматуры в тепловых камерах и ЦТП — стандартная практика. Чехлы здесь защищают не только от мороза, но и от затопления грунтовыми водами. Для этих условий разработаны герметизированные модели с проклейкой всех швов резиновым клеем и манжетами на вводе труб.
Заключение
Применение быстросъемных теплоизоляционных чехлов для запорной арматуры является прогрессивным решением, отвечающим требованиям современной эксплуатации. Отказ от жестких неразборных конструкций в пользу гибких модульных систем позволяет снизить тепловые потери на 30-40% по сравнению с намокшей минеральной ватой. Главный критерий выбора — не цена, а правильный подбор материалов под конкретные условия: температурный режим, химическую агрессивность среды и требования пожарной безопасности. Обслуживающему персоналу рекомендуется иметь складской запас чехлов для наиболее часто ремонтируемых узлов, чтобы не допускать работы оборудования без изоляции в зимний период.
Сводная таблица данных
В таблице ниже приведены ключевые параметры, конструктивные особенности и сравнительные характеристики эксплуатации быстросъемных теплоизоляционных чехлов (БСЧ) для запорной арматуры, основанные на данных из представленного текста.
| Параметр / Характеристика | Значение / Описание (согласно тексту) |
|---|---|
| Внутренний слой (термоизолирующий) | Вспененный каучук (Armaflex, K-Flex) или вспененный полиэтилен (Пенофол, Энергофлекс). Для высокотемпературных сред: кварцевое волокно или базальтовая вата с прошивкой. |
| Толщина внутреннего слоя | От 20 до 100 мм (в зависимости от температуры среды и условий эксплуатации). |
| Пароизоляционный слой | Алюминиевая фольга, лавсановая пленка или комбинированные материалы. |
| Наружный защитный слой | ПВХ-ткань, силиконостеклоткань или резинокорд. Для пожароопасных зон: негорючие ткани на основе стекловолокна. |
| Система крепления | Ленты-стяжки (велькро, текстильная застежка) или металлические пряжки. При вибрации: стальные тросики с натяжителями. |
| Время на снятие/установку одного чехла (Ду 150 мм) | Не превышает 60 секунд. |
| Время на экстренный демонтаж (аварийный доступ) | Не более 15 секунд (разрезать стяжки ножом). |
| Срок службы качественного чехла | От 5 до 10 лет. |
| Выбор толщины изоляции (расчет) | Согласно СП 61.13330.2012 (по нормируемой плотности теплового потока или по условию невыпадения конденсата). |
| Толщина изоляции (пример расчета) | Для средней полосы РФ (влажность 80%, температура -20°C) из вспененного каучука: не менее 50 мм. |
| Толщина для горячих трубопроводов (+100°C и выше) | Может быть уменьшена до 30-40 мм. |
| Температурный диапазон и материал (Таблица выбора) |
|
| Минимальный заход чехла на трубу (нижний край) | Не менее 150 мм (для исключения подсоса холодного воздуха). |
| Запас «юбки» на фланцевом соединении | 50-70 мм (для закрытия болтовых соединений). |
| Сравнение теплопотерь | Снижение тепловых потерь на 30-40% по сравнению с намокшей минеральной ватой. |
| Устойчивость наружного слоя к УФ | Чехлы из ПВХ-ткани без защиты разрушаются за 2-3 года. Для улицы нужна тентовая ткань с УФ-стабилизатором или силиконовое покрытие. |
| Огнестойкость (нефтегазовый сектор) | Силиконостеклоткань выдерживает прямое воздействие пламени до 10 минут. |
| Рекомендуемая частота ревизии чехлов | Два раза в год (перед началом и после окончания отопительного сезона). |
| Время выдержки чехла в тепле при хранении ниже -30°C | Не менее 4 часов. |
Частые вопросы по теме (FAQ)
Из каких слоев состоит качественный быстросъемный теплоизоляционный чехол?
Качественный чехол состоит из трех обязательных слоев. Внутренний (термоизолирующий) слой выполняется из вспененного каучука (толщина от 20 до 100 мм) или, для высоких температур, из базальтовой ваты. Второй слой — пароизоляционный (алюминиевая фольга или лавсановая пленка), предотвращающий намокание утеплителя. Наружный защитный слой изготавливается из ПВХ-ткани, силиконостеклоткани или резинокорда для защиты от УФ, масел и химических веществ.
Какое основное преимущество быстросъемных чехлов перед жесткими коробами из оцинковки?
Главное преимущество — возможность многократного быстрого демонтажа для ревизии или ремонта арматуры. Время снятия и установки чехла на задвижку Ду 150 мм не превышает 60 секунд, и не требует специального инструмента. Жесткие короба при осмотре приходится резать болгаркой, что ведет к перерасходу материала и простоям, тогда как чехлы можно использовать сотни раз без потери изоляционных свойств.
Какая толщина изоляции необходима для запорной арматуры на открытом воздухе в средней полосе России?
Согласно требованиям СП 61.13330.2012, для условий средней полосы России (относительная влажность 80%, температура минус 20°C) толщина изоляции из вспененного каучука должна составлять не менее 50 мм. Этот расчет основан на условии невыпадения конденсата, так как температура поверхности чехла не должна быть ниже точки росы.
Какие типовые ошибки при утеплении арматуры чехлами приводят к быстрой потере эффективности?
К типовым ошибкам относятся: выбор чехла без учета высоты штока, что ведет к разрыву ткани; игнорирование зоны фланцевого соединения, когда болты остаются открытыми и обмерзают; и экономия на пароизоляционном слое. Отсутствие пароизоляции приводит к конденсации влаги внутри утеплителя, из-за чего его теплопроводность возрастает в 5-10 раз, и через год такой чехол становится бесполезным.
Какой срок службы качественного чехла и как часто нужно проводить его ревизию?
Срок службы качественного быстросъемного чехла составляет от 5 до 10 лет. Рекомендуется проводить ревизию состояния два раза в год: перед началом отопительного сезона и после его окончания. Признаками износа являются потеря эластичности внутреннего слоя, расслоение ткани на швах и коррозия пряжек. Для наружной установки важно учитывать, что чехлы из ПВХ-ткани без УФ-стабилизации разрушаются за 2-3 года.
