Устройство воздушного винтового компрессора: винтовой блок и впрыск масла
Винтовые компрессоры являются основой современной промышленной пневматики. Они обеспечивают непрерывную подачу сжатого воздуха с высокой эффективностью. В отличие от поршневых машин, винтовые агрегаты лишены возвратно-поступательного движения и клапанных групп. Это делает их более надежными и менее требовательными к обслуживанию.
Ключевым элементом любого маслозаполненного винтового компрессора является винтовой блок. Именно в нем происходит захват, сжатие и вытеснение воздуха. Впрыск масла выполняет критически важные функции: охлаждение, герметизацию и смазку. Понимание устройства этих двух систем необходимо для грамотной эксплуатации и диагностики оборудования.
Винтовой блок: сердце компрессора

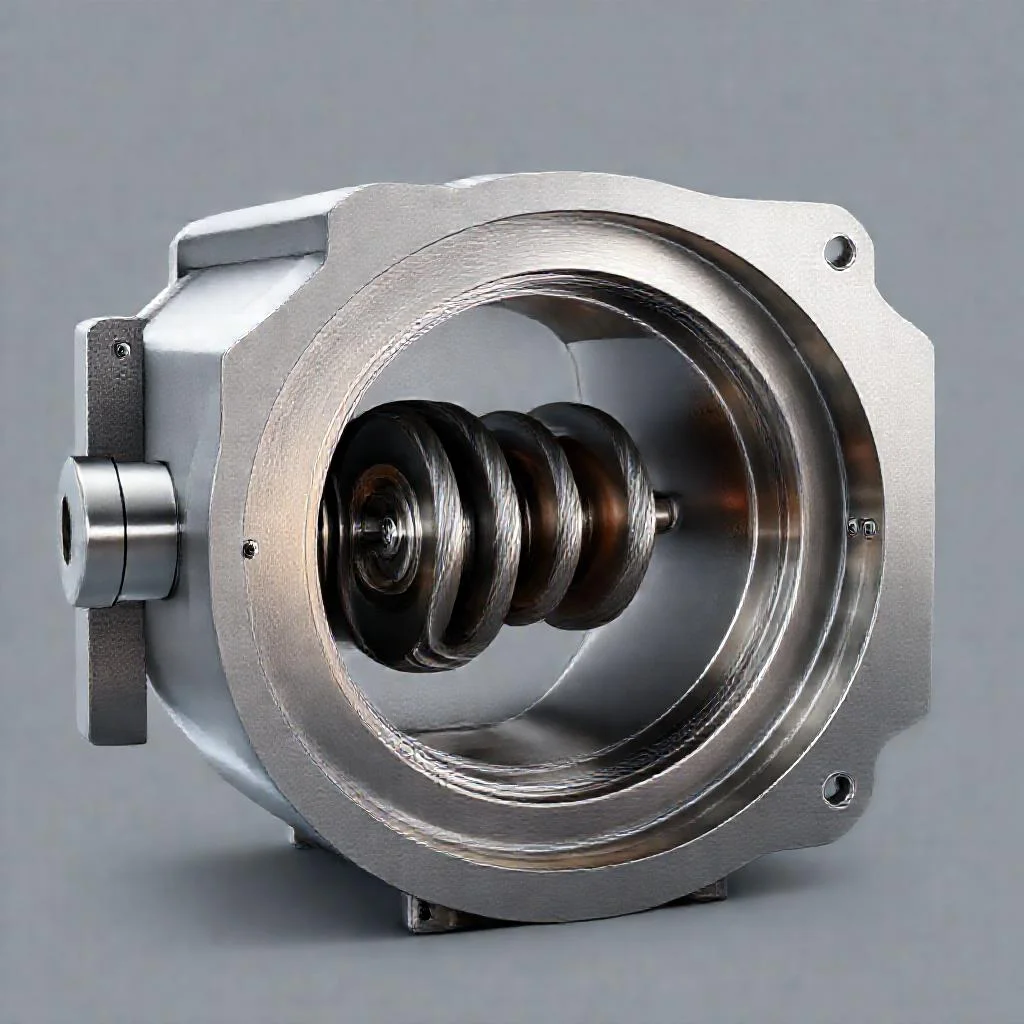

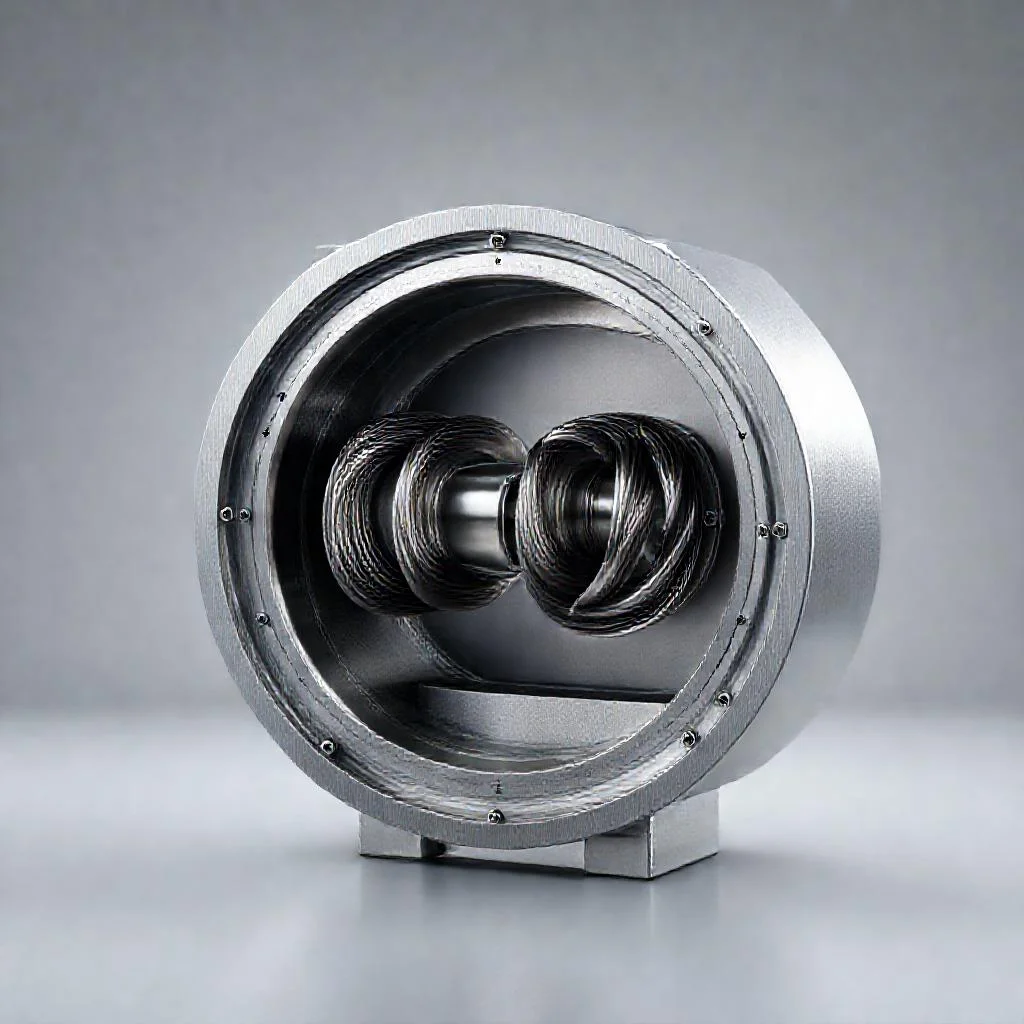

Винтовой блок представляет собой герметичный корпус, внутри которого установлены два ротора. Один из них называется ведущим (мужским), второй — ведомым (женским). Роторы имеют сложную спиральную форму. Ведущий ротор обычно имеет выпуклые зубья, а ведомый — вогнутые впадины. Между роторами и корпусом сохраняется минимальный зазор.
При вращении роторов их профили находятся в постоянном зацеплении, но не соприкасаются друг с другом. Между ними образуется множество замкнутых полостей. Объем этих полостей уменьшается по мере вращения от впускного окна к выпускному. Именно за счет уменьшения объема происходит повышение давления газа.
Процесс сжатия можно разделить на три четко выраженные стадии.
Три фазы рабочего цикла винтовой пары
Первая стадия — всасывание. Когда гребни роторов проходят мимо впускного окна, образуется разрежение. Воздух из всасывающего патрубка устремляется в освободившееся межвинтовое пространство. Заполнение происходит непрерывно, без пульсаций.
Вторая стадия — сжатие. После того как полость полностью отсекается от впускного окна, начинается перемещение воздуха вдоль оси цилиндров. Длина винтового блока и угол наклона витков подобраны так, что объем полости постепенно уменьшается. Давление на этой стадии возрастает до номинального значения, заданного конструкцией блока.
Третья стадия — нагнетание. Когда полость достигает торцевой поверхности корпуса со стороны выпускного патрубка, открывается выходное окно. Сжатый воздух выталкивается в масловоздушную смесь. Этот цикл повторяется сотни раз в секунду, что создает плавный, равномерный поток сжатого воздуха на выходе.
Геометрия роторов и внутренняя степень сжатия
Профиль зубьев роторов напрямую определяет эффективность работы компрессора. Современные производители используют асимметричные профили (типа SRM или Sigma). Такие профили минимизируют внутренние перетечки газа и снижают уровень шума.
Количество зубьев на роторах различно. Ведущий ротор чаще всего имеет четыре зуба, ведомый — шесть впадин. Это соотношение 4:6 обеспечивает оптимальный баланс между производительностью и механической прочностью. Меньшее количество зубьев на ведущем роторе увеличивает полезный объем, но требует более качественного уплотнения.
Внутренняя степень сжатия является конструктивной характеристикой винтового блока. Она определяется геометрией осевых и радиальных окон. Эта величина фиксирована для конкретной модели блока и не регулируется в процессе работы. Если внешнее давление (в пневмосети) превышает внутреннее сжатие, возникает пересжатие. Если внешнее давление ниже — происходит недорасширение. Оба режима снижают КПД.
Впрыск масла: задачи и реализация
Система впрыска масла в маслозаполненных винтовых компрессорах выполняет четыре основные функции. Во-первых, масло отводит огромное количество тепла, выделяющегося при сжатии газа. Температура воздуха на выходе из блока без охлаждения могла бы превысить 200 градусов Цельсия. Впрыск масла снижает ее до 75–100 градусов.
Во-вторых, масло заполняет микроскопические зазоры между роторами и корпусом. Это создает тонкую масляную пленку, которая работает как динамическое уплотнение. За счет этого предотвращаются обратные перетечки сжатого воздуха в зону всасывания.
В-третьих, масло служит смазкой для подшипников роторов. Винтовые блоки оснащаются роликовыми или шариковыми подшипниками качения. Они воспринимают осевые и радиальные нагрузки от сил сжатия. Масло подается непосредственно в подшипниковые узлы.
В-четвертых, масло поглощает акустические колебания. Сжатие газа в винтовой паре происходит с высокой частотой, что порождает шум. Жидкостная прослойка гасит эти вибрации, делая работу блока значительно тише поршневых аналогов.
Тракт циркуляции масла: от блока до сепаратора
Масло подается в винтовой блок под давлением, превышающим давление нагнетания. Для этого используется отдельный масляный насос шестеренчатого типа или разность давлений в системе. Точка впрыска находится обычно в нижней части корпуса блока, непосредственно в зону сжатия.
После выхода из винтового блока масловоздушная смесь поступает в масляный бак-сепаратор. Внутри бака установлен фильтрующий элемент. За счет центробежной силы и турбулентности большая часть масла осаждается на стенках. Мелкодисперсная фаза задерживается коалесцирующим фильтром.
Очищенный воздух направляется в пневмосистему. Отделенное масло собирается в нижней части бака. Затем оно проходит через охладитель (воздушный радиатор) и фильтр тонкой очистки масла. После этого масло снова поступает к точке впрыска. Цикл замыкается.
Температура масла на входе в блок строго контролируется. В холодном состоянии масло имеет высокую вязкость. Для быстрого выхода на рабочий режим блок оснащается термостатическим клапаном bypass. Он направляет масло мимо радиатора до тех пор, пока оно не прогреется до рабочей температуры (обычно 60–80 градусов Цельсия).
Система управления клапаном минимального давления
Важным элементом обвязки винтового блока является клапан минимального давления. Он устанавливается на выходе из масляного бака-сепаратора. Его задача — поддерживать давление в масляной системе не ниже заданного уровня (обычно 3–4 бара) во время пуска и работы.
Пока давление в сепараторе не достигнет порога срабатывания, клапан закрыт. Это обеспечивает быстрый рост давления и ускоренную циркуляцию масла. После открытия клапана воздух начинает поступать в потребитель. Если клапан неисправен или заклинил в открытом положении, падение давления в баке приводит к масляному голоданию винтового блока.
Клапан также препятствует обратному току воздуха из ресивера в компрессор при остановке. Это предотвращает обратное вращение роторов и выдавливание масла через всасывающий фильтр.
Типичные неисправности винтового блока и системы впрыска
Основной причиной выхода из строя винтового блока является абразивный износ. Он возникает при попадании пыли через поврежденный воздушный фильтр. Частицы грязи царапают зеркало роторов и корпуса, увеличивая зазоры. Это приводит к падению производительности и росту температуры.
Вторая распространенная проблема — нагнетание масла. Она возникает из-за низкой вязкости масла (например, при перегреве) или износа маслосъемных колец. В результате масло попадает в пневмосистему, что ухудшает работу пневмоинструмента и запорной арматуры.
Третья проблема — отказ масляного клапана терморегуляции. Если клапан заклинил в положении «открыто», масло постоянно охлаждается. Винтовой блок не выходит на рабочую температуру, что приводит к конденсации влаги из воздуха. Влага вызывает коррозию роторов и эмульгирование масла. Если клапан заклинил «закрыто», масло не охлаждается, что ведет к перегреву и ускоренному окислению смазки.
Также встречается разрушение подшипников роторов. Оно сопровождается ростом вибрации и характерным металлическим шумом. Причинами являются либо выработка ресурса, либо нарушение смазки. Подшипники в винтовом блоке рассчитаны на определенный моторесурс, обычно от 15 000 до 40 000 часов.
Способы продления ресурса винтовой пары
Эксплуатация винтового компрессора требует соблюдения регламентных процедур. Замена воздушного фильтра должна производиться строго по показаниям датчика перепада давления или через каждые 500–1000 моточасов. Использование фильтров низкого качества недопустимо.
Масло необходимо менять с интервалом, указанным производителем. Для минеральных масел это обычно 2000 моточасов, для синтетических — до 8000 моточасов. Использование неоригинального масла с неподходящей вязкостью или несовместимыми присадками не рекомендуется.
Масляный фильтр и сепараторный элемент подлежат замене одновременно с маслом. Забитый сепараторный элемент создает повышенное сопротивление. Это увеличивает давление в баке и может привести к разрушению масляного фильтра.
Система охлаждения (радиатор) должна очищаться от пыли и грязи. Загрязненный радиатор ухудшает теплоотвод, что напрямую повышает температуру нагнетания. Каждые 10 градусов перегрева сокращают срок службы масла вдвое.
Периодическая проверка всех клапанов и датчиков является обязательной. Особое внимание уделяется работе термостатического клапана и клапана минимального давления. Их неисправность часто проявляется косвенно, через рост температуры или маслоперенос.
Заключение
Устройство винтового компрессора с впрыском масла представляет собой сложную систему с высокой взаимозависимостью компонентов. Винтовой блок задает производительность и степень сжатия. Система впрыска масла обеспечивает его долговечную и стабильную работу.
Понимание физических процессов — сжатия газа, теплообмена и гидравлики — позволяет оператору своевременно реагировать на отклонения в работе. Грамотная эксплуатация и своевременное обслуживание позволяют винтовому компрессору отработать заявленный ресурс без капитального ремонта. В большинстве промышленных установок этот ресурс составляет 40–60 тысяч моточасов работы.
Сводная таблица данных
В таблице ниже представлены ключевые технические параметры и характеристики винтового блока и системы впрыска масла, строго соответствующие данным из текста статьи.
| Параметр / Характеристика | Значение / Описание |
|---|---|
| Тип роторов винтового блока | Ведущий (мужской) и ведомый (женский) |
| Профиль зубьев роторов (современный) | Асимметричные (типа SRM или Sigma) |
| Соотношение количества зубьев (ведущий : ведомый) | 4:6 (4 зуба на ведущем, 6 впадин на ведомом) |
| Стадии рабочего цикла винтовой пары | Три: всасывание, сжатие, нагнетание |
| Тип внутренней степени сжатия | Фиксированная (конструктивная характеристика, не регулируется) |
| Функции системы впрыска масла | Четыре: охлаждение, герметизация, смазка, шумопоглощение (акустические колебания) |
| Температура воздуха на выходе без охлаждения маслом (потенциальная) | Превышает 200 °C |
| Температура воздуха на выходе с впрыском масла | 75–100 °C |
| Моторесурс подшипников роторов (типичный) | От 15 000 до 40 000 часов |
| Рабочая температура масла на входе в блок (после прогрева) | 60–80 °C |
| Давление срабатывания клапана минимального давления | 3–4 бара |
| Интервал замены минерального масла | 2000 моточасов |
| Интервал замены синтетического масла | До 8000 моточасов |
| Интервал замены воздушного фильтра | Каждые 500–1000 моточасов (по датчику перепада давления) |
| Заявленный ресурс промышленного компрессора (до капремонта) | 40–60 тысяч моточасов |
Частые вопросы по теме (FAQ)
Какова основная причина того, что в маслозаполненном винтовом блоке роторы не соприкасаются друг с другом при вращении?
Роторы находятся в постоянном зацеплении, однако между ними и корпусом сохраняется минимальный зазор. Соприкосновение исключено, так как именно этот зазор — конструктивная особенность. Функцию герметизации этого зазора и предотвращения обратных перетечек сжатого воздуха выполняет масляная пленка, образующаяся при впрыске масла в зону сжатия.
Какие четыре критические функции выполняет система впрыска масла в винтовом компрессоре?
Система впрыска масла выполняет четыре основные задачи: 1) Охлаждение — отводит тепло, снижая температуру воздуха на выходе с потенциальных 200 °C до рабочих 75–100 °C. 2) Герметизация — масляная пленка заполняет микроскопические зазоры, предотвращая перетечки воздуха. 3) Смазка — масло подается непосредственно в подшипниковые узлы роторов, воспринимающие осевые и радиальные нагрузки. 4) Шумопоглощение — жидкостная прослойка гасит акустические колебания и вибрации.
Почему внутренняя степень сжатия винтового блока считается фиксированной характеристикой и как отклонение от нее влияет на КПД?
Внутренняя степень сжатия является конструктивной характеристикой блока, определяемой геометрией осевых и радиальных окон. Эта величина фиксирована для конкретной модели и не регулируется в процессе работы. Если внешнее давление в пневмосети превышает внутреннее сжатие, возникает режим «пересжатия», а если внешнее давление ниже — режим «недорасширения». Оба этих режима приводят к снижению КПД компрессора.
Какова роль клапана минимального давления в системе, и что произойдет, если он заклинит в открытом положении?
Клапан минимального давления устанавливается на выходе из масляного бака-сепаратора. Его задача — поддерживать давление в масляной системе не ниже 3–4 бар во время пуска и работы, обеспечивая быстрый рост давления и ускоренную циркуляцию масла. Если клапан неисправен или заклинил в открытом положении, падение давления в баке приводит к масляному голоданию винтового блока.
Какой моторесурс подшипников винтового блока указан в статье, и что является основной причиной их преждевременного разрушения?
Согласно тексту, подшипники в винтовом блоке рассчитаны на моторесурс от 15 000 до 40 000 часов. Основной причиной их разрушения (сопровождающегося ростом вибрации и металлическим шумом) является либо выработка данного ресурса, либо нарушение смазки подшипниковых узлов.
