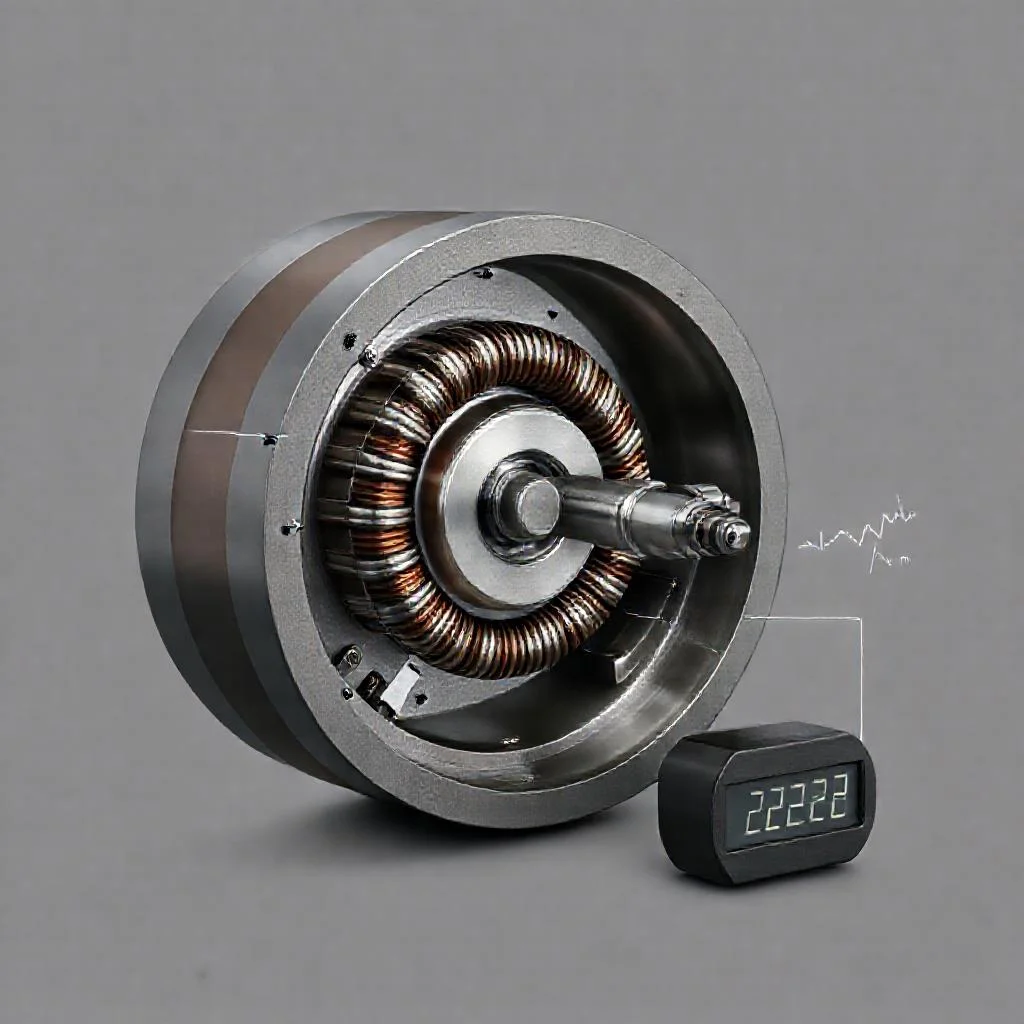

Устройство тахогенератора постоянного тока и принцип измерения частоты вращения
Тахогенератор постоянного тока представляет собой электромеханический датчик, предназначенный для преобразования угловой скорости вращения вала в пропорциональный электрический сигнал постоянного тока. Данное устройство относится к классу измерительных генераторов малой мощности. Основная область применения тахогенераторов — системы автоматического регулирования, следящие приводы, промышленная автоматика и измерительная техника, где требуется высокая точность обратной связи по скорости.
Конструктивные особенности тахогенератора постоянного тока
Конструкция тахогенератора постоянного тока во многом схожа с конструкцией классической машины постоянного тока малой мощности. Однако существуют принципиальные отличия, обусловленные спецификой измерительных задач.
Основными элементами устройства являются статор (индуктор) и ротор (якорь). Статор создает постоянное магнитное поле возбуждения. В зависимости от типа возбуждения различают тахогенераторы с возбуждением от постоянных магнитов и с электромагнитным возбуждением от обмотки независимого питания.
Ротор тахогенератора выполнен в виде цилиндрического сердечника с пазами, в которые уложена обмотка якоря. Обмотка соединяется с коллектором — набором медных пластин, изолированных друг от друга. К коллектору прижимаются щетки, через которые снимается выходное напряжение. Для уменьшения пульсаций выходного сигнала число коллекторных пластин в тахогенераторах делают значительно большим, чем в обычных двигателях.
Отличительной чертой качественного тахогенератора является использование высококачественных магнитных материалов с узкой петлей гистерезиса. Это необходимо для обеспечения линейности выходной характеристики. Кроме того, в конструкции уделяется особое внимание точности механической обработки и балансировке ротора, чтобы минимизировать вибрации и износ щеточного узла.
Принцип действия тахогенератора
Работа тахогенератора постоянного тока основана на законе электромагнитной индукции Фарадея. При вращении ротора во внешнем магнитном поле, создаваемом статором, в обмотке якоря индуцируется электродвижущая сила (ЭДС).
Согласно основному уравнению, ЭДС генератора постоянного тока определяется по формуле: E = k * Ф * ω, где E — выходная ЭДС, k — конструктивная постоянная машины, Ф — магнитный поток возбуждения, ω — угловая скорость вращения. Из этой зависимости видно, что при постоянном магнитном потоке выходное напряжение прямо пропорционально частоте вращения.
Особенностью тахогенератора является то, что он работает в режиме, близком к холостому ходу. Выходное напряжение снимается через щетки и подается на нагрузку с высоким входным сопротивлением. Это необходимо для того, чтобы ток якоря был минимальным. При малом токе якоря падение напряжения на активном сопротивлении обмотки и реакция якоря практически не влияют на выходную характеристику.
Для идеального тахогенератора характеристика зависимости выходного напряжения от скорости вращения представляет собой прямую линию, проходящую через начало координат. Реальные устройства имеют некоторую нелинейность и зону нечувствительности при малых скоростях.
Режимы работы и выходные характеристики
Тахогенераторы постоянного тока могут работать в двух основных режимах: с нагрузкой и без нагрузки. Для измерительных целей предпочтительным является режим, максимально приближенный к холостому ходу. Однако на практике всегда существует подключенная нагрузка в виде измерительных цепей.
Выходная характеристика тахогенератора показывает зависимость выходного напряжения от частоты вращения при заданном сопротивлении нагрузки. При увеличении нагрузки (уменьшении сопротивления) характеристика становится более пологой, и линейность ухудшается. Это происходит из-за падения напряжения на внутреннем сопротивлении якоря.
Основным параметром, характеризующим тахогенератор, является крутизна выходной характеристики, измеряемая в вольтах на оборот в минуту или в вольтах на радиан в секунду. Для стандартных тахогенераторов промышленного исполнения крутизна составляет от 0,01 до 0,5 В/(об/мин).
Существенным фактором, влияющим на точность измерений, является остаточное напряжение (напряжение небаланса). Это напряжение появляется на выходе даже при неподвижном роторе и обусловлено магнитной асимметрией, неравномерностью зазора и неидеальностью щеточного контакта. Качественные тахогенераторы имеют остаточное напряжение не более 0,1-0,5% от номинального.
Методы измерения частоты вращения с помощью тахогенератора
Измерение частоты вращения с использованием тахогенератора постоянного тока основано на прямом измерении выходного напряжения. Существует несколько способов регистрации и обработки сигнала.
Наиболее простой метод заключается в подключении к выходу тахогенератора вольтметра магнитоэлектрической системы. Шкала вольтметра градуируется непосредственно в единицах частоты вращения. Недостатком такого подхода является низкая точность при малых скоростях и влияние температуры на показания.
В современных системах автоматизации сигнал с тахогенератора подается на аналого-цифровой преобразователь (АЦП). Микроконтроллер или программируемый логический контроллер (ПЛК) оцифровывает напряжение, компенсирует нелинейности и вычисляет текущее значение скорости. Такой подход позволяет реализовать высокоточное измерение с температурной компенсацией.
Для повышения точности в области низких скоростей применяют схему с дискретным преобразованием частота-напряжение. В этом случае тахогенератор используется совместно с преобразователем, который измеряет не амплитуду напряжения, а частоту его пульсаций. Количество пульсаций за оборот определяется числом коллекторных пластин.
Важно отметить, что при измерении высоких скоростей вращения необходимо учитывать механические ограничения: центробежные силы, износ щеток и нагрев обмоток. Для каждого типа тахогенератора существует предельно допустимая скорость, превышение которой ведет к разрушению коллектора.
Эксплуатационные ограничения и типичные неисправности
Тахогенераторы постоянного тока, несмотря на свою надежность, имеют ряд эксплуатационных ограничений. Наличие щеточно-коллекторного узла является их главным недостатком. Щетки подвержены механическому износу, особенно при работе в условиях вибрации и запыленности.
Коллектор со временем покрывается оксидной пленкой, что увеличивает переходное сопротивление в контакте щетка-коллектор. Это приводит к появлению искрения и дополнительным пульсациям выходного напряжения. Плановое обслуживание включает чистку коллектора и замену щеток через каждые 2000-5000 часов работы.
Температурная нестабильность является еще одним серьезным фактором. При нагреве изменяется сопротивление обмоток якоря, а также снижается магнитный поток постоянных магнитов при использовании ферритовых материалов. Коэффициент температурной нестабильности выходного напряжения может достигать 0,1-0,3% на градус Цельсия.
Для минимизации температурных погрешностей в прецизионных тахогенераторах применяют термокомпенсирующие обмотки и используют магниты на основе редкоземельных материалов (самарий-кобальт, неодим-железо-бор). Такие магниты обладают значительно меньшей температурной зависимостью.
Сравнение с альтернативными датчиками скорости
Тахогенераторы постоянного тока не являются единственным типом датчиков скорости вращения. На практике широко применяются также энкодеры, резольверы и датчики Холла. Каждый тип имеет свои преимущества и недостатки.
Инкрементальные энкодеры обеспечивают цифровой выходной сигнал и не подвержены влиянию аналоговых дрейфов. Однако они требуют сложной обработки сигнала и не могут работать при нулевой скорости без потери информации о положении. Тахогенератор, напротив, выдает аналоговый сигнал, пропорциональный скорости, даже при очень медленном вращении.
Преимуществом тахогенератора постоянного тока является возможность непосредственного измерения скорости без дополнительных преобразователей. Достаточно вольтметра. Это особенно ценно при модернизации старых станков и механизмов, где отсутствует цифровая инфраструктура.
В системах с высокими требованиями к помехозащищенности тахогенераторы уступают оптоэлектронным датчикам. Коллектор является источником электромагнитных помех, а выходной аналоговый сигнал чувствителен к наводкам от силовых цепей. В таких случаях применяют дифференциальные схемы подключения и экранирование кабеля.
Сферы применения и критерии выбора
Тахогенераторы постоянного тока находят применение в электроприводах станков с ЧПУ, в лебедочных механизмах, в системах стабилизации скорости вращения валов турбин и компрессоров. Особенно востребованы они в следящих приводах антенных систем и роботизированных комплексах, где требуется плавное регулирование скорости в широком диапазоне.
При выборе тахогенератора для конкретной задачи необходимо руководствоваться несколькими ключевыми параметрами. Первым является номинальная скорость вращения, которая должна соответствовать максимальной рабочей скорости механизма. Вторым — крутизна выходной характеристики, определяющая разрешающую способность измерительного канала.
Важным критерием является класс точности устройства. Промышленные тахогенераторы выпускаются с классами точности от 0,5 до 2,5. Для прецизионных применений выбирают устройства с нелинейностью не более 0,5% в рабочем диапазоне скоростей. Для общепромышленных применений допускается погрешность до 2,5%.
Следует учитывать также момент инерции ротора тахогенератора. В динамических системах высокий момент инерции ухудшает быстродействие привода. Современные малоинерционные тахогенераторы имеют роторы малого диаметра с полым или дисковым якорем, что позволяет снизить момент инерции в 3-5 раз по сравнению с классическими конструкциями.
В условиях повышенной влажности и агрессивной среды предпочтение отдается тахогенераторам с герметичным корпусом и влагозащищенными щеточными узлами. Некоторые модели имеют встроенные фильтры электромагнитных помех и встроенные усилители выходного сигнала, что упрощает их интеграцию в промышленные сети управления.
Сводная таблица данных
Ниже представлена таблица, сформированная на основе текста статьи, в которой систематизированы основные параметры, характеристики и эксплуатационные показатели тахогенератора постоянного тока. Данные строго соответствуют приведенным в статье значениям без добавления новой информации.
| Параметр / Характеристика | Значение / Описание |
|---|---|
| Принцип действия | Закон электромагнитной индукции Фарадея |
| Основное уравнение | E = k * Ф * ω (где E — выходная ЭДС, k — конструктивная постоянная, Ф — магнитный поток, ω — угловая скорость) |
| Типы возбуждения статора |
|
| Режимы работы | С нагрузкой и без нагрузки (предпочтителен режим холостого хода) |
| Крутизна выходной характеристики (стандартных промышленных тахогенераторов) | от 0,01 до 0,5 В/(об/мин) |
| Остаточное напряжение (напряжение небаланса) качественных тахогенераторов | Не более 0,1-0,5% от номинального |
| Классы точности промышленных тахогенераторов | от 0,5 до 2,5 |
| Допустимая нелинейность для прецизионных применений | Не более 0,5% в рабочем диапазоне скоростей |
| Допустимая погрешность для общепромышленных применений | До 2,5% |
| Коэффициент температурной нестабильности выходного напряжения | 0,1-0,3% на градус Цельсия |
| Периодичность планового обслуживания (чистка коллектора и замена щеток) | Каждые 2000-5000 часов работы |
| Материалы магнитов для минимизации температурных погрешностей | Редкоземельные материалы: самарий-кобальт, неодим-железо-бор |
| Снижение момента инерции у малоинерционных тахогенераторов (с полым или дисковым якорем) | В 3-5 раз по сравнению с классическими конструкциями |
| Методы измерения частоты вращения |
|
Частые вопросы по теме (FAQ)
Каков принцип действия тахогенератора постоянного тока?
Работа тахогенератора постоянного тока основана на законе электромагнитной индукции Фарадея. При вращении ротора в магнитном поле статора в обмотке якоря индуцируется ЭДС. Согласно формуле E = k · Ф · ω (где k — конструктивная постоянная, Ф — магнитный поток, ω — угловая скорость), при постоянном магнитном потоке выходное напряжение прямо пропорционально частоте вращения.
Чем конструкция тахогенератора отличается от обычной машины постоянного тока?
Основные отличия связаны с задачами точного измерения. В тахогенераторах число коллекторных пластин делают значительно большим, чем в обычных двигателях, чтобы уменьшить пульсации выходного сигнала. Также используются высококачественные магнитные материалы с узкой петлей гистерезиса для обеспечения линейности характеристики, а ротор тщательно балансируют для минимизации вибраций и износа щеточного узла.
Как влияет нагрузка на выходную характеристику тахогенератора?
Предпочтительным является режим, близкий к холостому ходу, с нагрузкой высокого сопротивления. При увеличении нагрузки (уменьшении сопротивления) характеристика становится более пологой, а линейность ухудшается из-за падения напряжения на внутреннем сопротивлении обмотки якоря. Для измерительных целей ток якоря должен быть минимальным.
Что такое остаточное напряжение и каковы его допустимые значения?
Остаточное напряжение (напряжение небаланса) — это напряжение на выходе тахогенератора при неподвижном роторе. Оно возникает из-за магнитной асимметрии, неравномерности зазора и неидеальности щеточного контакта. В качественных тахогенераторах остаточное напряжение не превышает 0,1–0,5% от номинального.
Как в современных системах измеряют частоту вращения с помощью тахогенератора?
В современных системах сигнал с тахогенератора подается на аналого-цифровой преобразователь (АЦП). Микроконтроллер или ПЛК оцифровывает напряжение, компенсирует нелинейности и вычисляет скорость. Для повышения точности на низких скоростях применяют схему с дискретным преобразованием частота-напряжение, измеряя частоту пульсаций, количество которых за оборот определяется числом коллекторных пластин.
