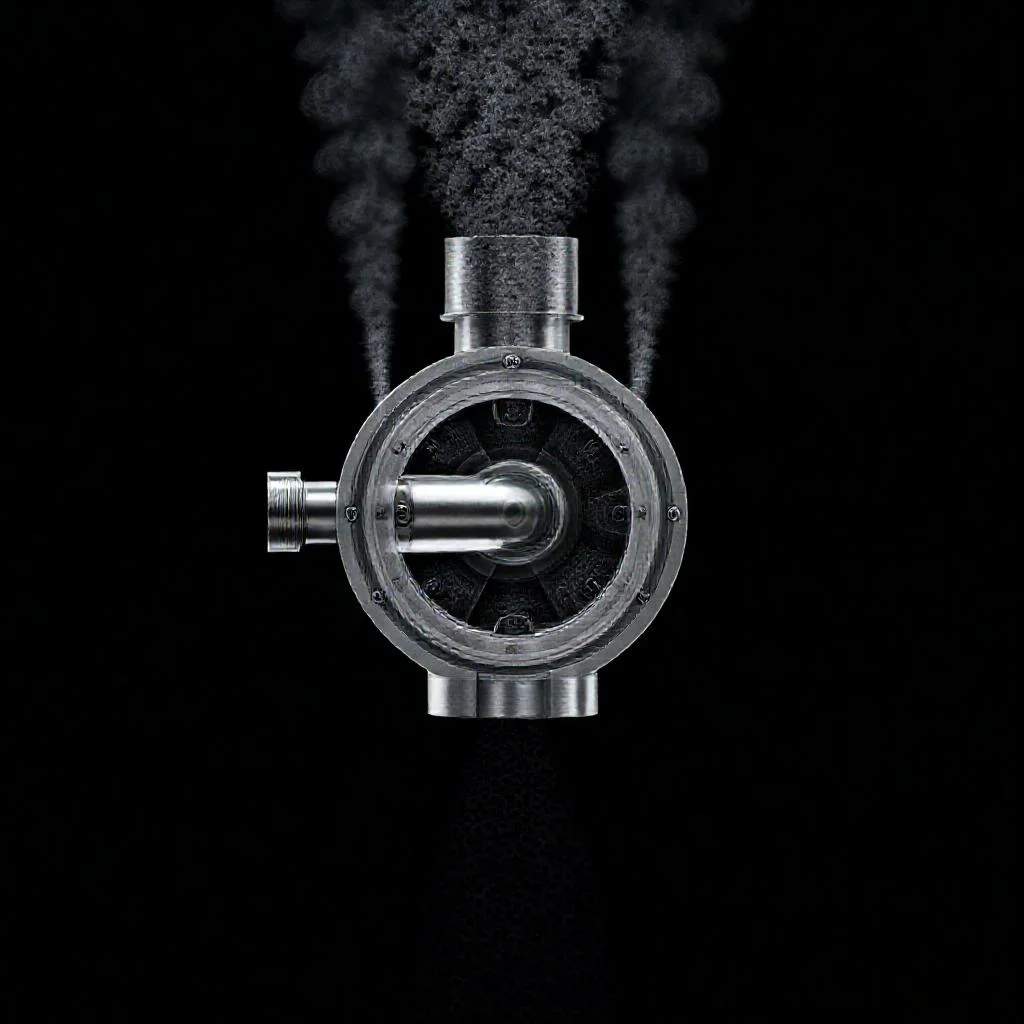

Устройство паромазутного форсуночного узла для мелкодисперсного распыливания мазута М-100
Мазут марки М-100 относится к категории высоковязких топлив. Его плотность при 20 °C может достигать 1,015 г/см³, а кинематическая вязкость при 80 °C составляет 118–160 мм²/с. Обеспечить качественное сжигание такого топлива невозможно без предварительной подготовки и точного распыливания. Паромазутный форсуночный узел является основным элементом системы, который превращает поток вязкого мазута в тонкодисперсный аэрозоль, способный к полному и быстрому сгоранию.
Принцип действия паромазутной форсунки
Основная задача узла заключается в дроблении жидкого топлива на капли размером 50–150 мкм. Для этого используется энергия острого пара, который подается под давлением 0,6–1,2 МПа. Внутри смесительной камеры происходит встреча двух потоков: нагретого мазута (температура 110–140 °C) и перегретого пара.
Пар, обладая высокой кинетической энергией, разрезает вязкую струю мазута на отдельные нити и пленки. Поверхностное натяжение этих образований мгновенно разрушается, и топливо распадается на мелкие капли. Важно понимать, что пар здесь выполняет не только функцию диспергатора. Он также предварительно подогревает топливо непосредственно в зоне смешения и создает эффект эжекции, подсасывая мазут в камеру сгорания.
Основные компоненты узла распыливания
Конструкция паромазутного форсуночного узла подчиняется строгим гидравлическим законам и рассчитана на работу в условиях высоких температур и эрозионного износа. Типовая сборка включает следующие элементы:
Корпус форсунки
Изготавливается из жаростойкой стали (12Х18Н10Т или 20Х23Н18). Корпус имеет два независимых канала: мазутный и паровой. Они подводятся к смесительной камере под разными углами, чаще всего 30–45 градусов. Корпус должен выдерживать давление до 2,5 МПа и температуру на внешней поверхности до 300 °C.
Насадок (сопло)
Наиболее изнашиваемая деталь узла. Именно насадок формирует факел распыла. Для мазута М-100 чаще всего применяются щелевые или конические насадки с углом раствора 75–90 градусов. Диаметр выходного отверстия подбирается под производительность форсунки. Например, для расхода 500 кг/ч диаметр калиброванного отверстия составляет примерно 3,5–4,5 мм.
Паровой канал и завихритель
Чтобы пар поступал в смесительную камеру тангенциально, устанавливается завихритель. Эта деталь закручивает паровой поток, создавая вращательное движение на границе раздела сред. Вращение увеличивает относительную скорость пара и мазута, что интенсифицирует дробление.
Демпфирующая вставка
Для устранения пульсаций давления в паровой линии, которые неизбежно возникают при работе котельного оборудования, используется дроссельная шайба или демпфирующая вставка. Она стабилизирует расход пара и предотвращает срыв факела.
Геометрия смесительной камеры и ее влияние на дисперсность
Качество распыла напрямую определяется геометрией камеры смешения. Существует два принципиальных конструктивных решения: внутреннее смешение и внешнее смешение. Для мазута М-100 применяется исключительно внутреннее смешение.
При внутреннем смешении мазут и пар встречаются внутри корпуса форсунки до выхода в топку. Камера имеет коническую или цилиндрическую форму. Длина камеры смешения должна составлять не менее 3–5 ее диаметров. Если длина меньше, мазут не успевает равномерно прогреться паром и диспергироваться. Если больше — возрастают потери давления и риск перегрева топлива с образованием коксовых отложений.
Угол сужения конфузора на входе в сопло также играет роль. Оптимальный угол составляет 65–70 градусов. При более остром угле струя сильно ускоряется, но капли получаются крупными. При тупом угле возрастает гидравлическое сопротивление.
Паровой тракт и параметры теплоносителя
Пар, используемый для распыливания, должен быть сухим и насыщенным, либо слабо перегретым. Температура пара обычно составляет 200–250 °C. Давление пара перед форсункой поддерживается на уровне 0,8–1,0 МПа. Расход пара составляет 0,15–0,25 кг на 1 кг распыляемого мазута.
Снижение давления пара ниже 0,5 МПа приводит к образованию толстых струй мазута и провалу капель в шлаковую ванну. Повышение давления выше 1,5 МПа экономически нецелесообразно: перерасход пара растет, а дисперсность улучшается незначительно. Важно также, чтобы пар не содержал конденсата. Влажный пар резко охлаждает факел и ухудшает розжиг.
Число форсунок и компоновка на горелке
Для промышленных котлов производительностью 20–50 т/ч используется блок из 2–4 паромазутных форсунок. Они располагаются либо по кругу, либо по одной оси в зависимости от конструкции горелочного устройства. Каждая форсунка имеет свой регулировочный вентиль на мазутной и паровой линиях. Это позволяет независимо настраивать факел.
Стандартные типоразмеры форсунок по производительности: 100, 250, 500, 1000 и 2000 кг/ч по мазуту. Выбор конкретного типоразмера зависит от тепловой нагрузки котла. При работе на минимальной нагрузке допускается отключение одной или двух форсунок, при этом оставшиеся должны работать с номинальным давлением жидкости, так как падение производительности ниже 40% от номинала приводит к грубому распылу.
Эксплуатационные нюансы и типовые неисправности
При сжигании мазута М-100 существует проблема закоксовывания форсунок. Процесс идет следующим образом: при остановке подачи топлива остаток мазута в камере смешения нагревается от стенок топки и превращается в твердый кокс. Для борьбы с этим явлением используется обязательная продувка паром после прекращения подачи мазута. Длительность продувки составляет 30–60 секунд.
Другой частой проблемой является кавитационный износ. Зона пониженного давления в камере смешения способствует образованию пузырьков пара. При схлопывании этих пузырьков ударная волна разрушает металл на микроскопическом уровне. Ресурс насадка при работе на мазуте М-100 обычно составляет 4000–6000 часов. После этого отверстие сопла разбивается, и факел теряет коническую форму.
Признаки износа форсуночного узла
- Появление длинных, неотрывающихся струй мазута визуально в корне факела.
- Увеличение содержания механического недожога в уносе до 3–5%.
- Рост температуры уходящих газов из-за растягивания факела.
- Вибрация горелки при сохранении прежних параметров пара и топлива.
Диагностика состояния узла проводится по перепаду давления на мазутной линии. Если при том же расходе давление выросло на 0,3–0,5 МПа, это указывает на забивание канала коксом. Если давление упало и расход пара пришлось увеличить — форсунка сработалась и подлежит замене.
Рекомендации по настройке режима
Первичная настройка форсуночного узла осуществляется на холодном стенде с водяным эквивалентом вязкости. Давление мазута перед форсункой выставляется в диапазоне 0,4–0,7 МПа. Давление пара устанавливается на 0,2–0,3 МПа выше давления мазута. Это гарантирует, что пар будет эжектировать топливо, а не наоборот.
После розжига котла корректировка ведется визуально. Хорошо настроенная форсунка дает факел молочно-белого цвета, без длинных языков и с четким началом горения в 10–15 см от среза сопла. Затемнение факела до оранжево-черного цвета свидетельствует о недостатке пара или избытке мазута. Прозрачный факел с острыми границами указывает на чрезмерную подачу окислителя и разрыв факела.
Соблюдение рекомендаций по настройке позволяет снизить удельный расход мазута на 2–3% и сократить выбросы сажистых частиц на 30% от нормативных значений. В условиях крупной котельной это дает экономический эффект в сотни тысяч рублей в месяц за счет снижения затрат на топливо и обслуживание дымососов.
Сводная таблица данных
Ниже представлены сведённые в таблицу ключевые характеристики, параметры и режимы работы паромазутного форсуночного узла для мелкодисперсного распыливания мазута М-100, строго соответствующие данным из текста статьи.
| Параметр / Характеристика | Значение / Описание | Примечание (источник из текста) |
|---|---|---|
| Плотность мазута М-100 (при 20 °C) | до 1,015 г/см³ | Свойства топлива |
| Кинематическая вязкость мазута М-100 (при 80 °C) | 118–160 мм²/с | Свойства топлива |
| Требуемый размер капель после распыла | 50–150 мкм | Задача узла |
| Температура нагрева мазута перед форсункой | 110–140 °C | Параметры мазута |
| Давление пара для распыливания | 0,6–1,2 МПа | Принцип действия |
| Температура пара | 200–250 °C | Паровой тракт |
| Рабочее давление пара перед форсункой | 0,8–1,0 МПа | Паровой тракт |
| Удельный расход пара | 0,15–0,25 кг на 1 кг мазута | Паровой тракт |
| Критическое давление пара (ниже которого распыл ухудшается) | 0,5 МПа | Паровой тракт |
| Экономически нецелесообразное давление пара (выше которого эффект мал) | 1,5 МПа | Паровой тракт |
| Материал корпуса форсунки | 12Х18Н10Т или 20Х23Н18 | Корпус форсунки |
| Максимальное давление, выдерживаемое корпусом | до 2,5 МПа | Корпус форсунки |
| Максимальная температура на внешней поверхности корпуса | до 300 °C | Корпус форсунки |
| Угол подвода каналов к смесительной камере | 30–45 градусов | Корпус форсунки |
| Угол раствора насадка (сопла) | 75–90 градусов | Насадок (сопло) |
| Диаметр выходного отверстия насадка (для производительности 500 кг/ч) | 3,5–4,5 мм | Насадок (сопло) |
| Тип смешения (для мазута М-100) | Внутреннее | Геометрия камеры смешения |
| Рекомендуемое отношение длины камеры смешения к её диаметру | 3–5 диаметров (не менее 3, не более 5) | Геометрия камеры смешения |
| Оптимальный угол сужения конфузора на входе в сопло | 65–70 градусов | Геометрия камеры смешения |
| Типовые типоразмеры форсунок по производительности | 100, 250, 500, 1000, 2000 кг/ч | Число форсунок и компоновка |
| Производительность промышленных котлов | 20–50 т/ч | Число форсунок и компоновка |
| Количество форсунок в блоке для таких котлов | 2–4 | Число форсунок и компоновка |
| Минимальная производительность форсунки для качественного распыла (в % от номинала) | не менее 40% | Число форсунок и компоновка |
| Давление мазута перед форсункой (настройка) | 0,4–0,7 МПа | Рекомендации по настройке |
| Рекомендуемое превышение давления пара над давлением мазута | 0,2–0,3 МПа | Рекомендации по настройке |
| Длительность продувки паром после остановки | 30–60 секунд | Эксплуатационные нюансы |
| Ресурс насадка (сопла) до износа | 4000–6000 часов | Эксплуатационные нюансы |
| Признак забивания канала коксом (рост давления мазута) | на 0,3–0,5 МПа | Эксплуатационные нюансы |
| Увеличение содержания механического недожога (признак износа) | до 3–5% | Эксплуатационные нюансы |
Частые вопросы по теме (FAQ)
Каковы основные технические параметры мазута М-100 для настройки форсуночного узла?
Мазут М-100 является высоковязким топливом: его плотность при 20 °C достигает 1,015 г/см³, а кинематическая вязкость при 80 °C составляет 118–160 мм²/с. Для качественного распыливания мазут необходимо подогревать до температуры 110–140 °C, а давление перед форсункой выставлять в диапазоне 0,4–0,7 МПа. Давление пара при этом устанавливается на 0,2–0,3 МПа выше давления мазута.
Почему для мазута М-100 используется только внутреннее смешение в камере, и какова оптимальная геометрия камеры?
Для мазута М-100 применяется исключительно внутреннее смешение мазута и пара внутри корпуса форсунки до выхода в топку. Длина камеры смешения должна составлять не менее 3–5 ее диаметров: при меньшей длине мазут не успевает равномерно прогреться и диспергироваться, при большей — возрастают потери давления и риск коксообразования. Оптимальный угол сужения конфузора на входе в сопло составляет 65–70 градусов.
Каковы требования к пару и его параметрам для распыливания мазута М-100?
Пар должен быть сухим и насыщенным либо слабо перегретым, с температурой 200–250 °C и давлением перед форсункой 0,8–1,0 МПа. Расход пара составляет 0,15–0,25 кг на 1 кг распыляемого мазута. Снижение давления пара ниже 0,5 МПа ведет к образованию толстых струй, а повышение выше 1,5 МПа экономически нецелесообразно. Влажный пар недопустим, так как резко охлаждает факел и ухудшает розжиг.
Каковы основные неисправности узла и как определить износ насадка (сопла)?
Основные проблемы — закоксовывание (для борьбы требуется продувка паром после остановки подачи мазута в течение 30–60 секунд) и кавитационный износ. Ресурс насадка при работе на мазуте М-100 составляет 4000–6000 часов. Признаки износа: появление длинных, неотрывающихся струй мазута в корне факела, увеличение механического недожога в уносе до 3–5%, рост температуры уходящих газов и вибрация горелки. Диагностика: если давление на мазутной линии выросло на 0,3–0,5 МПа при том же расходе — канал забит коксом; если давление упало и расход пара пришлось увеличить — форсунка сработалась и подлежит замене.
Как визуально определить, что форсунка настроена правильно при сжигании мазута М-100?
Хорошо настроенная форсунка дает факел молочно-белого цвета, без длинных языков и с четким началом горения в 10–15 см от среза сопла. Затемнение факела до оранжево-черного цвета свидетельствует о недостатке пара или избытке мазута. Прозрачный факел с острыми границами указывает на чрезмерную подачу окислителя и разрыв факела.
