Устройство магистральных газопроводов: архитектура, компоненты и принципы работы
Магистральный газопровод (МГ) представляет собой сложную инженерную систему, предназначенную для транспортировки природного газа на значительные расстояния — от мест добычи до газораспределительных станций или крупных промышленных потребителей. Это не просто труба, а совокупность линейных и вспомогательных объектов, работающих в едином технологическом цикле. Давление в магистральных газопроводах, как правило, составляет от 5,4 до 9,8 МПа для однониточных систем, хотя современные проекты предусматривают рабочее давление до 11,8 МПа. Понимание устройства такого объекта требует рассмотрения каждого ключевого элемента.
Линейная часть: основа газотранспортной системы

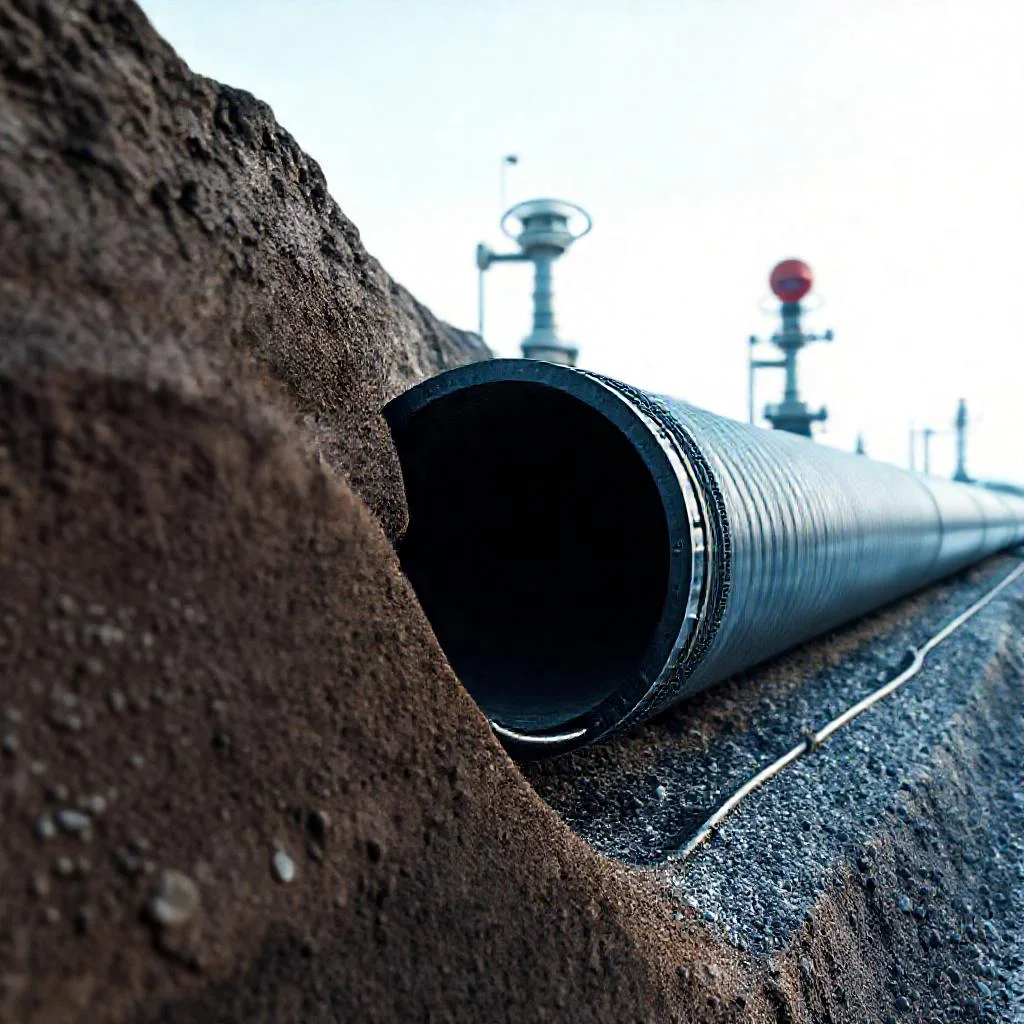

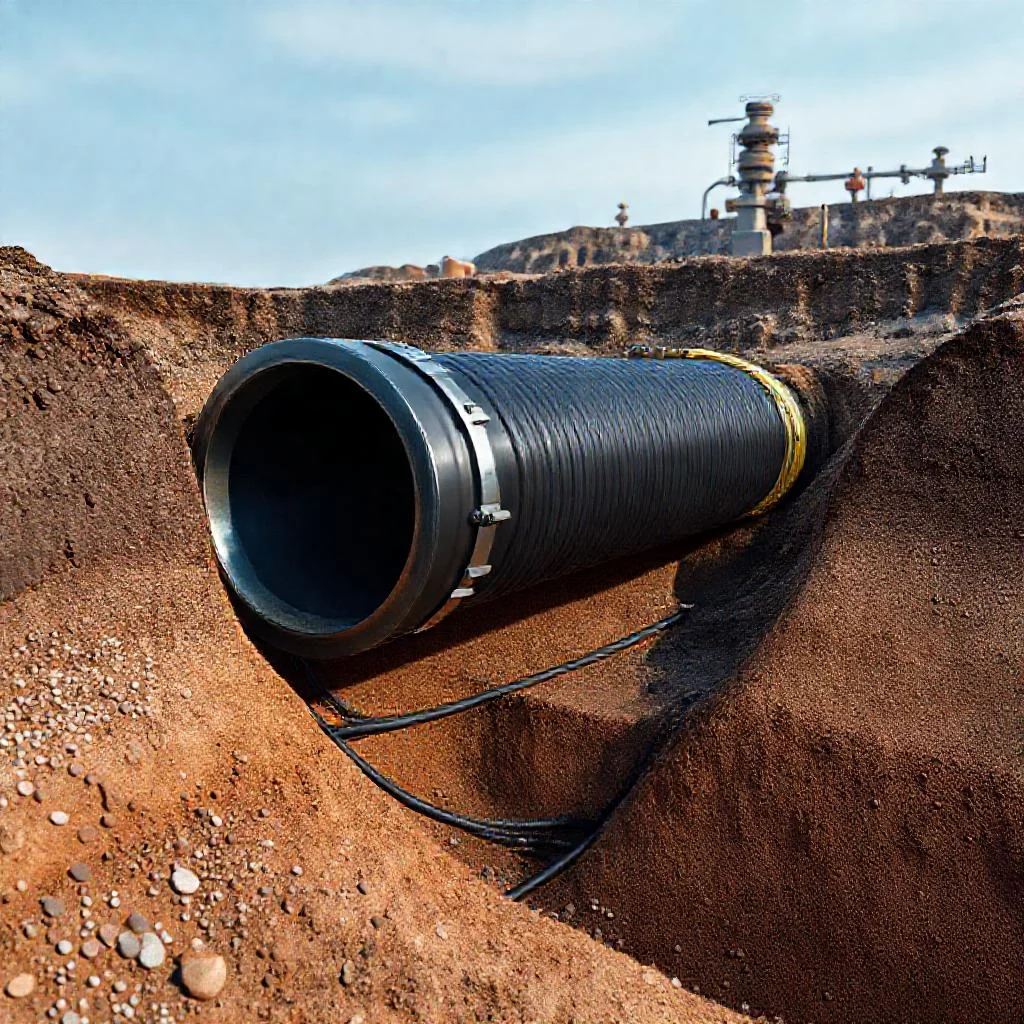

Линейная часть — это непосредственно трубопровод, проложенный в грунте, по которому движется газ. Трубы для МГ изготавливаются из низколегированной стали, обладающей высокой ударной вязкостью и устойчивостью к растрескиванию под давлением. Толщина стенки трубы может варьироваться от 12 до 25 мм в зависимости от диаметра (от 720 до 1420 мм) и категории участка. Для защиты от коррозии на заводе наносится наружное изоляционное покрытие — обычно трехслойный полиэтилен или эпоксидное покрытие. Дополнительно труба защищается системой электрохимической защиты (катодная станция, протекторы), которая компенсирует гальванические токи, возникающие в грунте.
Каждые 20-30 километров на трассе устанавливаются линейные крановые узлы. Они позволяют перекрыть участок трубы в случае аварии или проведения ремонтных работ. Краны бывают шаровые или дисковые, они оснащены приводами (пневматическими, электрическими или ручными) и системой телемеханики для дистанционного управления. Кроме того, на линейной части монтируются конденсатосборники для удаления жидкости, которая может выпадать в виде конденсата при охлаждении газа.
Компрессорные станции: сердце газопровода
Газ движется по трубе за счет разницы давлений, которая создается компрессорными станциями (КС). Расстояние между станциями обычно составляет 100–150 км. Основное оборудование КС — это газоперекачивающие агрегаты (ГПА). В качестве привода для нагнетателей используются газотурбинные двигатели (мощностью от 4 до 25 МВт) или электродвигатели. В состав каждой станции входит несколько цехов: пылеуловители (очистка газа от механических примесей), аппараты воздушного охлаждения (АВО), система маслоснабжения и автоматика. Температура газа после выхода из ГПА может достигать 60-70 °C, поэтому перед подачей в следующий участок его охлаждают в АВО до 10-30 °C. Это необходимо для снижения теплового воздействия на грунт и исключения продольных деформаций трубы.
На КС обязательно устанавливаются узлы редуцирования, которые сбрасывают избыточное давление на свечу. Система управления станции контролирует частоту вращения нагнетателя, давление на входе и выходе, а также расход газа. На современных КС применяются турбокомпрессоры с сухими газодинамическими уплотнениями, что исключает утечку масла в трассу.
Узлы учета и подготовки газа
Перед подачей в магистраль газ проходит через узел подготовки. Первичная подготовка осуществляется на головных сооружениях (ГКС), где производится осушка газа от влаги и очистка от механических частиц. Для предотвращения образования гидратов в газ добавляют метанол или гликоли (ингибиторы). Узлы учета расхода газа оснащаются ультразвуковыми, турбинными или диафрагменными расходомерами с погрешностью не более 0,5-1 %. Данные с узлов учета передаются в диспетчерский центр для контроля баланса газа. Каждый узел учета обязательно включает в себя контрольно-измерительные приборы (манометры, термометры плотномеры).
Подземное и надземное хранение: динамическая регулировка
Для обеспечения равномерной подачи газа в периоды пикового потребления (осень-зима) используются подземные хранилища газа (ПХГ). Они создаются в истощенных нефтегазовых пластах или в водоносных структурах. Оборудование ПХГ включает систему газосборных сетей, кустовые и эксплуатационные скважины. Такой элемент, как ресивер, позволяет сглаживать пульсации давления. Надземные резервуары (изотермические танки) используются для хранения сжиженного природного газа (СПГ), но для магистрального транспорта они применяются реже.
Арматура и защитные системы
Для управления потоками газа используются шаровые краны с металлическим уплотнением, задвижки, предохранительные клапаны. Предохранительные устройства (клапаны прямого действия или мембранные) срабатывают при превышении давления сверх установленной нормы (обычно на 10-15 % выше рабочего). Все краны на линейной части и КС оснащены системой пневмогидропривода. Важным элементом являются обратные клапаны, которые предотвращают обратный ток газа при аварийной остановке одного из участков. Также на газопроводах устанавливаются магнитно-индукционные расходомеры и системы обнаружения утечек, работающие методом акустической эмиссии.
Система телемеханики и диспетчерское управление
Современный магистральный газопровод нельзя представить без автоматизированной системы управления (АСУ ТП). Система телемеханики собирает данные с каждых 5-10 км трассы: давление, температура, состояние запорной арматуры, наличие пожарной сигнализации. Передача данных осуществляется по оптоволоконным линиям (прокладываются вдоль трассы) или через спутниковую связь. Диспетчерский центр может в реальном времени изменить режим работы ГПА, перекрыть кран на удаленном участке или запустить систему пожаротушения. Безопасность обеспечивается системами газового анализа (датчики метана) и взрывозащищенным исполнением всего оборудования.
Эксплуатационные особенности и ремонт
Техническое обслуживание магистральных газопроводов включает регулярные обходы трассы (ежедневно или раз в 2-3 дня), диагностику изоляции и проверку систем ЭХЗ. Для внутритрубной диагностики используются интеллектуальные поршни (профилемеры, ультразвуковые дефектоскопы), которые двигаются вместе с потоком газа. Спектр работ по ремонту включает замену участка трубы при обнаружении дефекта (вмятина, коррозия, трещина), ремонт изоляции и восстановление катодной защиты. Применяются технологии сварки с подогревом и термообработкой для снижения напряжений.
Экологические аспекты и безопасность
Нормативная документация (СНиП, ГОСТ 31532-2012) строго регламентирует минимальные расстояния от газопровода до населенных пунктов, водоемов и дорог. Для предотвращения размыва грунта на пересечениях с реками трубы утяжеляют бетонными грузами или используют сварные «чушки». В случае аварийного сброса газа на свечных кранах устанавливаются системы дожига, чтобы избежать выброса метана в атмосферу. Постоянный мониторинг уровня шума от компрессорных станций и защита от пожара (ASP-12, порошковое тушение) являются обязательными.
Понимание устройства магистрального газопровода дает ключ к оценке надежности поставок голубого топлива. Каждый элемент — от трубы до датчика телеметрии — играет роль в обеспечении безаварийной работы системы протяженностью в тысячи километров. Технические решения постоянно совершенствуются: растет давление, снижаются потери на трение за счет внутренних покрытий, а автоматика позволяет сократить время реакции на нештатные ситуации до нескольких секунд. Это делает современную газотранспортную систему одним из самых сложных и рискоустойчивых инженерных сооружений.
Сводная таблица данных
В таблице ниже приведены ключевые параметры и характеристики, упомянутые в тексте статьи, касающиеся устройства магистральных газопроводов. Данные систематизированы для наглядного сравнения основных технических решений, режимов работы и защитных систем, описанных автором.
| Категория / Элемент системы | Параметр / Характеристика | Значение / Диапазон (из текста) |
|---|---|---|
| Линейная часть (труба) | Материал | Низколегированная сталь |
| Диаметр | От 720 до 1420 мм | |
| Толщина стенки | От 12 до 25 мм | |
| Наружное изоляционное покрытие | Трехслойный полиэтилен или эпоксидное покрытие | |
| Рабочее давление | Однониточные системы | От 5,4 до 9,8 МПа |
| Современные проекты | До 11,8 МПа | |
| Превышение для срабатывания предохранительных устройств | На 10-15 % выше рабочего | |
| Компрессорные станции (КС) | Расстояние между станциями | 100–150 км |
| Мощность газотурбинных двигателей (привод) | От 4 до 25 МВт | |
| Температура газа после выхода из ГПА | 60-70 °C | |
| Температура газа после охлаждения в АВО | 10-30 °C | |
| Применяемые уплотнения на современных КС | Сухие газодинамические уплотнения | |
| Узлы учета газа | Типы расходомеров | Ультразвуковые, турбинные или диафрагменные |
| Погрешность измерения | Не более 0,5-1 % | |
| Линейные крановые узлы | Частота установки на трассе | Каждые 20-30 километров |
| Типы кранов | Шаровые или дисковые | |
| Система телемеханики | Частота сбора данных по трассе | Каждые 5-10 км |
| Каналы связи | Оптоволоконные линии или спутниковая связь | |
| Элементы ПХГ | Типы структур для создания хранилищ | Истощенные нефтегазовые пласты или водоносные структуры |
| Техническое обслуживание | Периодичность обходов трассы | Ежедневно или раз в 2-3 дня |
Частые вопросы по теме (FAQ)
Какое рабочее давление поддерживается в магистральных газопроводах?
Давление в магистральных газопроводах, как правило, составляет от 5,4 до 9,8 МПа для однониточных систем, хотя современные проекты предусматривают рабочее давление до 11,8 МПа.
Какие материалы и защита используются для изготовления труб линейной части?
Трубы для МГ изготавливаются из низколегированной стали с толщиной стенки от 12 до 25 мм (диаметр от 720 до 1420 мм). Для защиты от коррозии наносится наружное изоляционное покрытие (обычно трехслойный полиэтилен или эпоксидное покрытие), а также применяется система электрохимической защиты (катодная станция, протекторы).
Зачем и до какой температуры охлаждают газ после компрессорной станции?
Температура газа после выхода из газоперекачивающих агрегатов (ГПА) может достигать 60-70 °C. Его охлаждают в аппаратах воздушного охлаждения (АВО) до 10-30 °C для снижения теплового воздействия на грунт и исключения продольных деформаций трубы.
Какие методы внутритрубной диагностики используются для контроля состояния газопровода?
Для внутритрубной диагностики используются интеллектуальные поршни (профилемеры, ультразвуковые дефектоскопы), которые двигаются вместе с потоком газа и позволяют обнаруживать дефекты (вмятины, коррозию, трещины).
С какой периодичностью проводятся обходы трассы магистрального газопровода?
Техническое обслуживание включает регулярные обходы трассы, которые проводятся ежедневно или раз в 2-3 дня.
