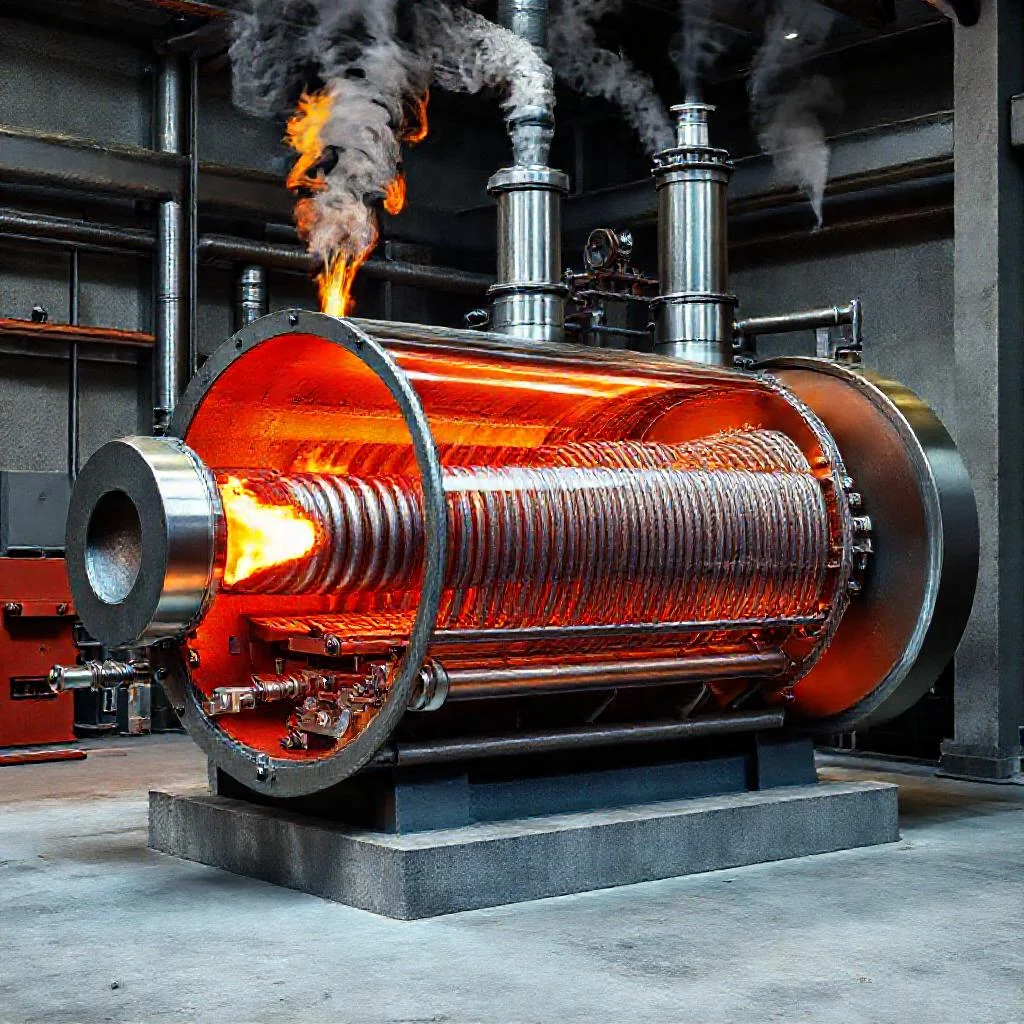

Фото по теме: Устройство и принцип работы промышленного жаротрубного парового котла

Устройство и принцип работы промышленного жаротрубного парового котла

Устройство и принцип работы промышленного жаротрубного парового котла

Промышленный жаротрубный паровой котел является одним из наиболее распространенных типов парогенерирующего оборудования. Его популярность обусловлена простотой конструкции, надежностью в эксплуатации и высокой эффективностью при работе на газообразном и жидком топливе. Такие котлы широко применяются в системах пароснабжения пищевых производств, химической и нефтегазовой промышленности, в сфере ЖКХ и на объектах малой энергетики. В основе работы жаротрубного котла лежит принцип передачи теплоты от горячих продуктов сгорания через стенки труб к воде, находящейся в корпусе.

Рассмотрим конструктивные особенности, физические принципы работы и эксплуатационные характеристики данного типа оборудования. Глубокое понимание внутреннего устройства необходимо для грамотного проектирования котельных установок, безопасной эксплуатации и своевременного обслуживания.

Конструктивные элементы жаротрубного парового котла

Жаротрубный котел имеет цилиндрический горизонтальный корпус, который полностью заполнен водой. Внутри корпуса расположены жаровая труба и пучки дымогарных труб. Именно эти элементы определяют название и принцип действия всего агрегата.

Иллюстрация к статье: Устройство и принцип работы промышленного жаротрубного парового котла
  • Барабан (корпус): Основной несущий элемент, представляющий собой сварной цилиндрический сосуд из котельной стали. Он рассчитан на высокое внутреннее давление и температуру. В нижней части барабана находится водяной объем, в верхней — паровое пространство. Толщина стенок корпуса рассчитывается в соответствии с нормами Ростехнадзора и зависит от рабочего давления пара.
  • Жаровая труба (топка): Труба большого диаметра, проходящая через весь корпус котла. В ней происходит сжигание топлива. Горелка устанавливается в передней части жаровой трубы. Стены топки омываются водой снаружи и подвергаются воздействию факела пламени изнутри. Именно здесь развивается максимальная температура — до 1200–1600 °C.
  • Пучок дымогарных труб: Большое количество труб малого диаметра (обычно от 38 до 60 мм), расположенных в пучке вокруг жаровой трубы. Они соединяют переднюю и заднюю дымовые камеры. Продукты сгорания проходят внутри этих труб, отдавая тепло воде, которая омывает их снаружи.
  • Передняя и задняя дымовые камеры (поворотные коробки): Полости, которые служат для направления потока дымовых газов. Из жаровой трубы газы попадают в заднюю камеру, разворачиваются и проходят по дымогарным трубам в переднюю камеру, после чего направляются в дымоход.
  • Обмуровка и теплоизоляция: Слой огнеупорного и теплоизоляционного материала, который покрывает снаружи переднюю и заднюю стенки котла. Обмуровка снижает тепловые потери в окружающую среду и защищает металл от перегрева.

Принцип работы котла и стадии процесса

Принцип работы жаротрубного парового котла основан на последовательном прохождении нескольких физико-химических и теплотехнических этапов. Каждый этап требует точного расчета и контроля параметров.

Этап сжигания топлива и теплопередачи в топке

Топливо (природный газ, мазут или дизельное топливо) подается к горелке под давлением. Вентилятором нагнетается воздух, необходимый для горения. Процесс смешивания и сгорания происходит в жаровой трубе. Образующийся факел передает теплоту посредством излучения на стены топки. Излучение является основным механизмом теплопередачи на этом участке. Коэффициент теплоотдачи излучением очень высок, что позволяет быстро нагревать воду в прилегающем к топке слое.

Важно, что жаровая труба работает в самых тяжелых температурных условиях. Ее стенки нагреваются до 400–500 °C даже при наличии наружного водяного охлаждения. Поэтому для изготовления жаровых труб применяются марки стали с высокой жаропрочностью и стойкостью к ползучести.

Этап конвективного теплообмена в пучке дымогарных труб

После того как продукты сгорания покинут жаровую трубу, их температура снижается примерно до 800–900 °C. Далее они попадают в заднюю дымовую камеру, разворачиваются на 180 градусов и начинают движение в обратном направлении внутри дымогарных труб. Этот участок является зоной конвективного теплообмена. Газы движутся внутри труб с высокой скоростью, а вода омывает трубы снаружи. Интенсивность теплосъема на этом участке определяется скоростью потока газов, диаметром труб и теплопроводностью металла.

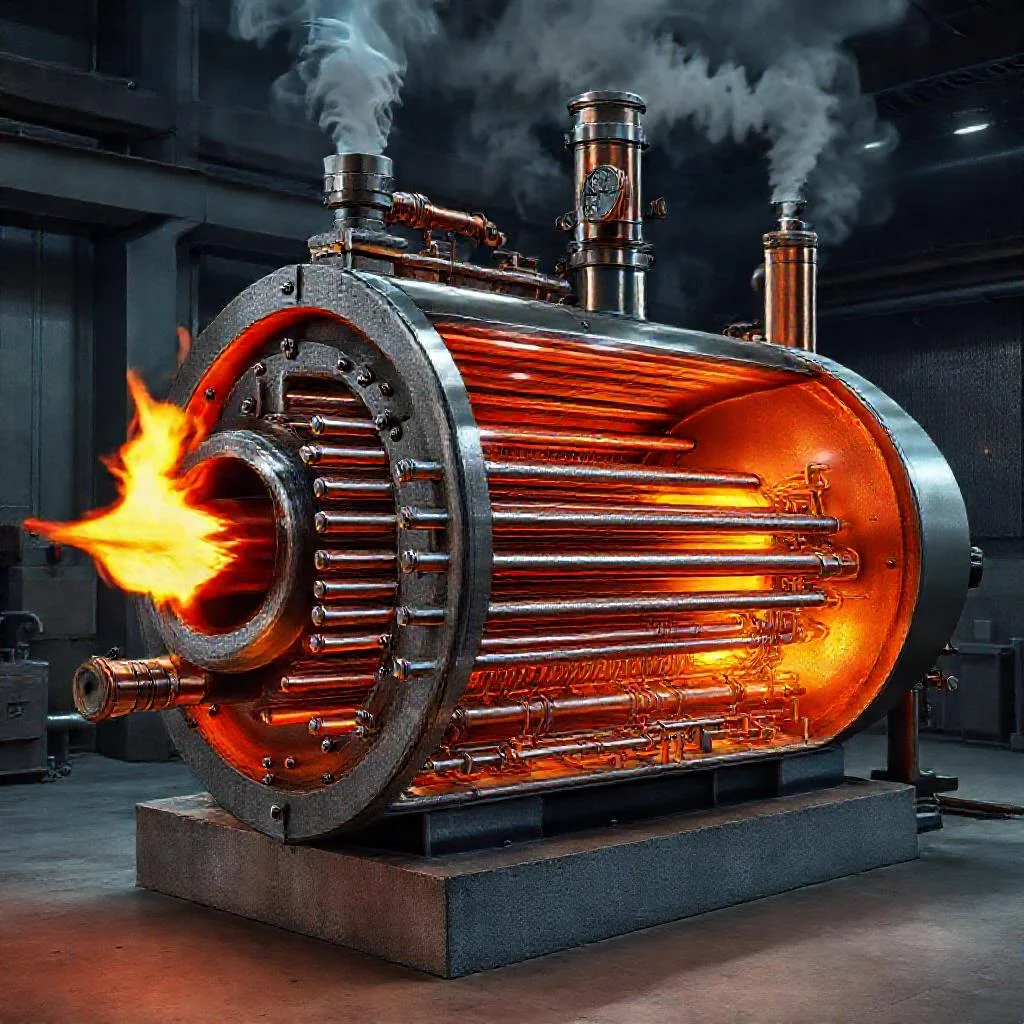

Детальное фото: Устройство и принцип работы промышленного жаротрубного парового котла

Дымогарные трубы выполняют роль мощного теплообменника. За счет большой суммарной поверхности (в котле может быть от 100 до 600 труб) удается утилизировать основное количество тепла уходящих газов. На выходе из дымогарных труб газы имеют температуру около 200–250 °C. Дальнейшее снижение температуры ограничено экономической целесообразностью и риском конденсации водяных паров.

Этап нагрева воды и парообразования в корпусе

Вода в корпусе котла нагревается за счет тепла, передаваемого через стенки жаровой и дымогарных труб. Нагрев происходит неравномерно. Наиболее интенсивно вода нагревается в нижней части корпуса, где расположены змеевики и трубы. Возникает естественная циркуляция: нагретая вода поднимается вверх, а более холодная опускается вниз. За счет этого происходит выравнивание температуры по всему объему.

Когда температура воды достигает температуры кипения при данном давлении, начинается парообразование. Пузырьки пара поднимаются вверх, попадают в паровое пространство над водяным зеркалом. Для отделения влаги от пара используется сепарационное устройство, которое устанавливается внутри барабана. Качественный сепаратор снижает влажность насыщенного пара до уровня 0,01–0,1 %, что соответствует требованиям ГОСТ и предотвращает гидроудары в паропроводах.

Автоматика регулирования и безопасности

Современный промышленный жаротрубный котел оснащен комплексом автоматики. Основные контролируемые параметры — уровень воды, давление пара, температура уходящих газов и давление топлива. Управление осуществляется с помощью программируемого логического контроллера.

  • Регулятор уровня воды управляет питательным насосом, поддерживая водяное зеркало в заданных пределах.
  • Блок управления горелкой регулирует подачу топлива и воздуха, поддерживая оптимальный коэффициент избытка воздуха.
  • Система блокировки отключает горелку при превышении давления пара выше критического уровня, при понижении уровня воды ниже допустимого или при погасании факела.

Исправная работа автоматики является обязательным условием защиты от аварийных ситуаций. Особенно строгие требования предъявляются к цепям защиты, дублирующим основные датчики.

Преимущества и ограничения жаротрубной технологии

Жаротрубные паровые котлы обладают рядом объективных преимуществ. Они компактнее водотрубных аналогов при той же производительности за счет меньшего объема водяного пространства. Конструкция допускает работу с низким качеством питательной воды при условии регулярной продувки. Обслуживание такого котла не требует высокой квалификации персонала при условии наличия качественной автоматики.

В то же время существуют ограничения. Жаротрубные котлы имеют меньший КПД при работе на твердом топливе, они конструктивно не приспособлены для сжигания угля или торфа. Кроме того, максимальная паропроизводительность редко превышает 20–25 тонн пара в час. Для более высоких параметров применяются водотрубные котлы, где давление может достигать 100–140 бар.

Скорость пуска жаротрубного котла ограничена необходимостью прогрева толстостенного корпуса. Быстрый запуск может привести к термическим напряжениям и возникновению трещин в металле. Рекомендуемое время выхода на номинальный режим составляет не менее 30–60 минут в зависимости от модели и температуры в холодном состоянии.

Особенности теплового расчета и КПД

Коэффициент полезного действия современного жаротрубного парового котла достигает 92–95 %. Такой высокий показатель обеспечивается за счет установки экономайзера или системы конденсации на выходе из котла. Однако без дополнительных теплообменников КПД обычно составляет 87–90 %. Основные потери тепла связаны с уходящими газами и с нагревом корпуса.

При тепловом расчете проектировщик определяет площадь поверхности жаровой и дымогарных труб, необходимую для передачи заданного количества теплоты. Учитывается скорость газов, которая не должна быть слишком низкой (накопление сажи) или высокой (рост гидравлического сопротивления). Обычно скорость газов в дымогарных трубах поддерживается на уровне 15–25 м/с. Для жидкого топлива, склонного к образованию сажи, скорость выбирается выше, чтобы обеспечить самоочистку труб.

Особого внимания заслуживает подбор горелочного устройства. Оно должно обеспечивать полное сжигание топлива при минимальном количестве воздуха. Коэффициент избытка воздуха в жаротрубных котлах обычно поддерживается в диапазоне 1,1–1,25. Это позволяет достичь высокой температуры факела и снизить потери тепла с уходящими газами.

Эксплуатация и ремонт

Обслуживание жаротрубного парового котла включает в себя ежедневные визуальные осмотры, проверку контрольно-измерительных приборов и продувку нижних точек корпуса для удаления шлама. Ежегодно проводится техническое освидетельствование с гидравлическими испытаниями. Периодически, не реже одного раза в два года, выполняется внутренний осмотр для оценки состояния поверхности труб и корпуса.

Наиболее частой неисправностью является утонение стенок жаровой трубы из-за коррозии под накипью или перегрева при снижении уровня воды. В таких случаях требуется ремонт с заменой поврежденного участка или всей трубы. Также возможны повреждения сварных швов в местах соединения труб с трубными решетками. Для предотвращения этих проблем применяются технологии бесконтактной диагностики — ультразвуковой контроль толщины стенок и магнитопорошковый контроль сварных швов.

Контроль водно-химического режима имеет решающее значение для долговечности котла. Даже кратковременное питание водой с повышенной жесткостью приводит к образованию накипи на внутренних поверхностях труб. Слой накипи толщиной 1 мм снижает теплопередачу на 10–15 % и вызывает перегрев металла. Для предотвращения этого применяются установки химической водоочистки (умягчения) и деаэрация питательной воды.

Зная конструкцию и принцип работы жаротрубного парового котла, эксперт способен прогнозировать его поведение в различных режимах, своевременно выявлять потенциальные риски и оптимизировать работу оборудования для достижения максимальной экономичности. Жаротрубная технология продолжает совершенствоваться за счет внедрения систем автоматического регулирования, конденсационных теплоутилизаторов и применения новых марок сталей, стойких к коррозионному растрескиванию.

Сводная таблица данных

В данной таблице представлены ключевые технические параметры, температурные режимы и эксплуатационные характеристики промышленного жаротрубного парового котла, систематизированные на основе приведенной статьи. Таблица включает сравнительные данные по этапам работы, конструктивным элементам и режимным показателям.

Параметр/Характеристика Значение/Диапазон Примечание/Этап
Температура в жаровой трубе (топке) 1200–1600 °C Этап сжигания топлива, теплообмен излучением
Температура стенок жаровой трубы 400–500 °C При наружном водяном охлаждении
Температура газов после жаровой трубы 800–900 °C Вход в пучок дымогарных труб (конвекция)
Температура газов на выходе из дымогарных труб 200–250 °C Перед дымоходом/экономайзером
Диаметр дымогарных труб 38–60 мм Трубы малого диаметра в пучке
Количество дымогарных труб в котле 100–600 шт. Суммарная поверхность теплообмена
Скорость газов в дымогарных трубах 15–25 м/с Для предотвращения сажи и сопротивления
Коэффициент избытка воздуха 1,1–1,25 Оптимальный диапазон для горелки
Влажность насыщенного пара (после сепарации) 0,01–0,1 % Требование ГОСТ, защита от гидроударов
КПД (без дополнительных теплообменников) 87–90 % Базовая конструкция
КПД (с экономайзером/конденсацией) 92–95 % Современные модели
Максимальная паропроизводительность 20–25 т пара/ч Ограничение жаротрубной технологии
Давление пара (в водотрубных котлах, для сравнения) 100–140 бар Жаротрубные имеют более низкое давление
Время выхода на номинальный режим (пуск) 30–60 мин Прогрев толстостенного корпуса
Снижение теплопередачи при слое накипи 1 мм 10–15 % Риск перегрева металла
Периодичность внутреннего осмотра Не реже 1 раза в 2 года Оценка состояния труб и корпуса
Топливо Газообразное и жидкое (газ, мазут, дизель) Не приспособлены для твердого топлива

Частые вопросы по теме (FAQ)

Из каких основных конструктивных элементов состоит жаротрубный паровой котел?

Основными элементами являются: цилиндрический горизонтальный корпус (барабан) из котельной стали, жаровая труба большого диаметра, в которой происходит сжигание топлива, пучок дымогарных труб малого диаметра (обычно от 38 до 60 мм) для конвективного теплообмена, передняя и задняя дымовые камеры для направления потока газов, а также слой обмуровки и теплоизоляции для снижения тепловых потерь.

Как осуществляется передача тепла от продуктов сгорания к воде в таком котле?

Процесс проходит два этапа. Сначала в жаровой трубе тепло от факела пламени (с температурой до 1200–1600 °C) передается стенкам трубы посредством излучения. Затем, после того как температура газов снижается до 800–900 °C, они проходят через пучок дымогарных труб, где происходит конвективный теплообмен: газы отдают тепло воде через стенки труб. На выходе из дымогарных труб газы имеют температуру около 200–250 °C.

Какие параметры контролирует автоматика безопасности и регулирования?

Современная автоматика контролирует следующие ключевые параметры: уровень воды, давление пара, температуру уходящих газов и давление топлива. Регулятор управляет питательным насосом и горелкой. Система блокировки отключает горелку при превышении давления пара выше критического уровня, при понижении уровня воды ниже допустимого или при погасании факела.

Каковы основные причины неисправностей и как их предотвращают?

Наиболее частой неисправностью является утонение стенок жаровой трубы из-за коррозии под накипью или перегрева при снижении уровня воды. Для предотвращения необходим контроль водно-химического режима, так как слой накипи толщиной 1 мм снижает теплопередачу на 10–15 %. Также применяются технологии диагностики: ультразвуковой контроль толщины стенок и магнитопорошковый контроль сварных швов.

Каковы типичные значения КПД и скорости газов в дымогарных трубах?

Коэффициент полезного действия современного жаротрубного котла достигает 92–95 % при наличии системы конденсации или экономайзера. Без них КПД обычно составляет 87–90 %. Скорость газов в дымогарных трубах поддерживается на уровне 15–25 м/с, чтобы избежать накопления сажи и чрезмерного гидравлического сопротивления.
