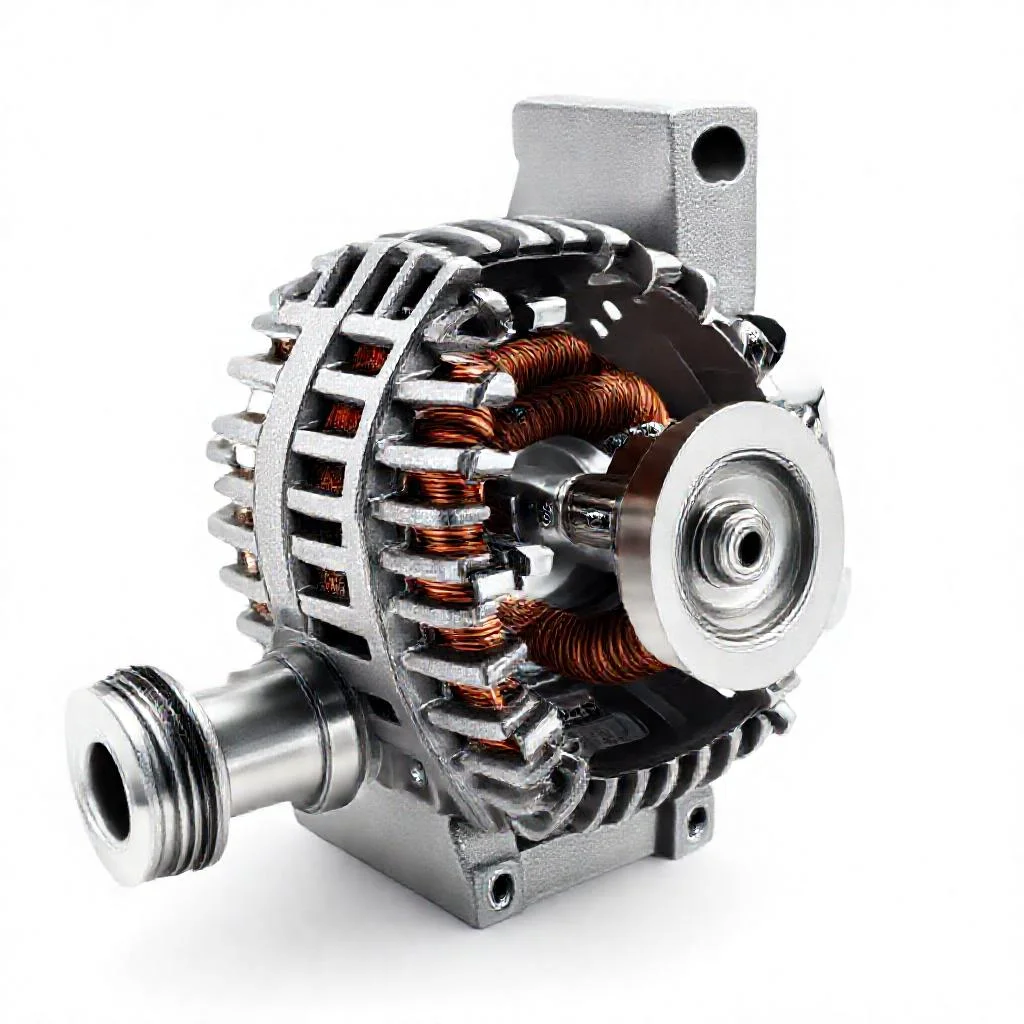

Устройство электрического генератора: исчерпывающий анализ конструкции и принципов работы
Электрический генератор — это устройство, предназначенное для преобразования механической энергии в электрическую посредством явления электромагнитной индукции. Понимание его устройства необходимо как для эксплуатации промышленного оборудования, так и для проектирования автономных систем энергоснабжения. Вне зависимости от типа и мощности, любой генератор базируется на едином фундаментальном принципе, открытом Майклом Фарадеем в 1831 году: изменение магнитного потока, пронизывающего замкнутый контур, вызывает в этом контуре индукционный ток.
Конструкция генератора, от портативного бензинового агрегата мощностью 2 кВт до огромного турбогенератора ТЭЦ мощностью 1200 МВт, всегда включает два ключевых элемента — индуктор и якорь. Индуктор создает магнитное поле, а якорь служит той самой обмоткой, в которой наводится электродвижущая сила (ЭДС). Способ взаимного расположения этих частей, их конструктивное исполнение и род тока определяют все технические характеристики машины.
Неподвижная часть: статор и его роль
Статор — это внешняя, неподвижная часть генератора. Корпус статора изготавливается из чугуна, стали или алюминиевых сплавов. Его основная функция — несущая. Внутри корпуса расположен магнитопровод, который набирается из листов специальной электротехнической стали толщиной от 0,35 до 0,5 мм. Листы изолированы друг от друга лаком для снижения потерь на вихревые токи (токи Фуко).
В пазах магнитопровода статора укладываются проводники обмотки. В зависимости от типа генератора, на статоре может располагаться либо обмотка возбуждения (в генераторах с постоянными магнитами или в машинах с неподвижным индуктором), либо силовая обмотка статора, с которой снимается выходное напряжение. В большинстве синхронных машин средней и большой мощности трехфазная обмотка статора является именно рабочей обмоткой, через которую энергия передается потребителю.
Важной особенностью конструкции является необходимость охлаждения статора. Выделение тепла происходит за счет потерь в меди (омическое сопротивление проводников) и в стали (гистерезис и вихревые токи). В малых генераторах используется естественное воздушное охлаждение. В машинах мощностью свыше 100 кВт применяется принудительная вентиляция, а на крупных турбогенераторах — водородное или жидкостное охлаждение обмоток.
Вращающаяся часть: ротор и типы возбуждения
Ротор является ключевым конструктивным узлом, определяющим тип генератора. Он представляет собой вращающуюся часть машины, механически соединенную с приводным двигателем (турбиной, двигателем внутреннего сгорания, ветроколесом). Существует два принципиально различных исполнения ротора, которые диктуют способ создания магнитного поля.
Ротор с явно выраженными полюсами используется в тихоходных генераторах с частотой вращения до 1500 об/мин (гидрогенераторы, дизель-генераторы). На массивном стальном валу закрепляются выступающие полюса с намотанными на них катушками возбуждения. Такая конструкция проста в изготовлении и позволяет получить стабильное магнитное поле при низких скоростях вращения.
Ротор с неявно выраженными полюсами применяется в быстроходных машинах (от 3000 об/мин), работающих в паре с паровыми или газовыми турбинами. Он имеет форму гладкого цилиндра, в пазы которого уложена распределенная обмотка возбуждения. Такая конструкция обеспечивает высокую механическую прочность, что критично при гигантских центробежных нагрузках. Типичный турбогенератор мощностью 500 МВт имеет ротор диаметром около 1,2 метра и длиной до 6 метров, вращающийся с частотой 3000 об/мин.
Ток для создания магнитного поля в обмотке возбуждения ротора подается через щеточный аппарат и контактные кольца. На вал ротора надеты медные кольца, изолированные от корпуса. К ним прижимаются графитовые или медно-графитовые щетки. Щеточный узел требует регулярного обслуживания, так как щетки изнашиваются, а на кольцах образуется нагар. В современных генераторах все чаще применяются бесщеточные системы возбуждения, где питание на вращающиеся катушки передается через вращающийся трансформатор (возбудитель), а выпрямление тока происходит на роторе с помощью диодов.
Контактные кольца и щеточный аппарат
Щеточный аппарат является одним из самых уязвимых узлов синхронного генератора. Контактные кольца, установленные на валу, электрически соединены с выводами обмотки возбуждения ротора. Щетки, закрепленные в неподвижных щеткодержателях, скользят по поверхности колец, обеспечивая передачу тока от внешнего источника (либо от возбудителя) к вращающемуся ротору.
Для надежной работы необходим правильный подбор марки щеток и усилие прижатия. Слишком слабое прижатие приводит к искрению и подгару колец. Излишнее усилие — к ускоренному износу и перегреву. Нормальный перепад напряжения на паре щетка-кольцо не превышает 1–2 вольта. В условиях повышенной вибрации или запыленности ресурс щеточного узла может снижаться до 500–1000 часов работы. Систематическое искрение щеток — первый признак неисправности генератора, требующий немедленной остановки и дефектовки.
Система автоматического регулирования напряжения (АРН)
Для поддержания стабильного выходного напряжения при изменении нагрузки на генератор служит система автоматического регулирования напряжения (АРН). Эта электронная схема непрерывно измеряет фактическое напряжение на выводах статора и сравнивает его с эталонным значением. При отклонении АРН изменяет ток в обмотке возбуждения ротора.
Если напряжение упало (например, при подключении мощного электродвигателя), регулятор увеличивает ток возбуждения, усиливая магнитное поле. При повышении напряжения (резкий сброс нагрузки) ток возбуждения уменьшается. Современные цифровые регуляторы способны реагировать на изменение нагрузки за доли секунды, поддерживая отклонение напряжения в пределах ±1–2% от номинала. Такая точность критична для работы прецизионного оборудования и медицинской техники.
Корпус, подшипники и система охлаждения
Корпус генератора обеспечивает защиту внутренних элементов от внешних воздействий и служит опорой для статора. Для малых генераторов (до 15 кВт) используется закрытое исполнение со степенью защиты IP23, где корпус имеет жалюзи для естественной циркуляции воздуха. Промышленные машины большой мощности изготавливаются как в закрытом, так и в открытом исполнении с подключением к системе трубопроводов воздуха или газа.
Вал ротора вращается в подшипниках качения (шариковых или роликовых) для малых и средних машин. В тяжелых турбогенераторах применяются подшипники скольжения с принудительной подачей масла под давлением. Масляный клин, образующийся между шейкой вала и вкладышем подшипника, обеспечивает жидкостное трение и отводит тепло. Система смазки таких подшипников включает масляные насосы, фильтры и теплообменники. Перегрев подшипника выше 80–85°C является критическим и требует немедленной остановки агрегата.
Система охлаждения отводит тепло от активных частей (обмоток и магнитопроводов). В генераторах мощностью до 30 кВт применяется самовентиляция: на валу ротора установлен вентилятор, прогоняющий воздух через внутренние полости. Для более мощных машин используется система замкнутой вентиляции с воздухоохладителями. Генераторы мощностью свыше 100 МВт для снижения вентиляционных потерь охлаждаются водородом, который имеет в семь раз меньшую плотность и в полтора раза лучшую теплопроводность по сравнению с воздухом.
Классификация по типу возбуждения
По способу создания магнитного поля генераторы делятся на две большие группы: с электромагнитным возбуждением и с возбуждением от постоянных магнитов.
Генераторы с электромагнитным возбуждением являются доминирующими в промышленности и энергетике. Магнитное поле в них создается электрическим током, проходящим по обмотке возбуждения. Преимущество — возможность точного регулирования магнитного потока (а значит, и выходного напряжения) простым изменением тока возбуждения. Недостаток — необходимость источника питания для обмотки возбуждения и обязательность щеточного аппарата (если не используется бесщеточная схема).
Генераторы на постоянных магнитах (PMG — Permanent Magnet Generator) не требуют внешнего питания для возбуждения. Магнитное поле создается мощными неодимовыми или самарий-кобальтовыми магнитами, установленными на роторе. Это исключает потери на возбуждение, повышает КПД (до 90–94% в малых машинах) и надежность за счет отсутствия щеток и контактных колец. Основной недостаток — невозможность регулирования магнитного потока; напряжение на выходе такого генератора жестко зависит от частоты вращения ротора. Поэтому PMG-генераторы чаще всего используются в системах с электронными преобразователями напряжения или там, где нагрузка стабильна, а скорость вращения привода поддерживается постоянной.
Типы обмоток и схемы соединения
В зависимости от требований к выходным параметрам, обмотки статора могут соединяться в звезду или треугольник. Соединение звездой позволяет получить два уровня напряжения: фазное и линейное (выше в 1,73 раза). Такая схема наиболее распространена в трехфазных генераторах, поскольку допускает подключение как трехфазных, так и однофазных потребителей (между фазным и нулевым проводом).
Соединение треугольником используется реже. Оно выгодно в случаях, когда необходимо получить большой пусковой ток или если генератор работает в составе сети с уже существующим трансформатором. При соединении треугольником в обмотках циркулирует ток третьей гармоники, вызывающий дополнительный нагрев, что является недостатком данной схемы.
Обмотки генераторов выполняются двухслойными или однослойными. Двухслойная обмотка с укороченным шагом позволяет эффективно подавлять высшие гармоники, улучшая форму кривой выходного напряжения. Практически все синхронные генераторы мощностью свыше 50 кВт имеют именно двухслойные статорные обмотки.
Режимы работы и эксплуатационные характеристики
Генератор способен работать в номинальном режиме, при котором все его части (обмотки, подшипники, магнитопровод) находятся в допустимых тепловых пределах. Номинальная мощность генератора указывается в кВт или кВА. Разница между этими единицами определяется коэффициентом мощности нагрузки (cos φ); кВА = кВт / cos φ. Для типового генератора cos φ принимается равным 0,8 (индуктивная нагрузка).
Важнейшим параметром является класс нагревостойкости изоляции обмоток. Для генераторов общего назначения используется класс F (предельная температура 155°C) или H (180°C). Превышение номинальной температуры сокращает срок службы изоляции вдвое на каждые 8–10°C перегрева. Именно термическое старение изоляции определяет фактический ресурс генератора, который при нормальных условиях эксплуатации составляет 20–25 лет.
Способность генератора выдерживать пиковые нагрузки и процентное падение напряжения под нагрузкой характеризует его статическую перегрузочную способность. Качественный генератор при номинальной нагрузке должен иметь падение напряжения не более 5–8% относительно напряжения на холостом ходу. Резкие броски нагрузки (пуск короткозамкнутого асинхронного двигателя) могут вызывать кратковременное падение напряжения на 20–30%, что компенсируется форсировкой возбуждения.
Электрический генератор представляет собой сложную электромеханическую систему, каждый компонент которой — от материала магнитопровода до типа щеток — влияет на надежность и экономичность работы. Глубокое понимание конструкции, взаимодействия узлов и принципов регулирования позволяет специалисту правильно выбрать генератор под конкретную задачу, грамотно его эксплуатировать и своевременно диагностировать неисправности, предотвращая аварийные остановки и дорогостоящий ремонт.
Сводная таблица данных
В таблице ниже представлена классификация основных типов роторов и систем возбуждения электрических генераторов, а также ключевые параметры и конструктивные особенности узлов, описанные в статье. Данные строго соответствуют приведенному тексту.
| Узел / Параметр | Тип / Значение | Характеристики / Условия применения |
|---|---|---|
| Тип ротора | Явно выраженные полюса | Тихоходные генераторы (до 1500 об/мин): гидрогенераторы, дизель-генераторы. Простая конструкция, стабильное поле при низких скоростях. |
| Неявно выраженные полюса | Быстроходные машины (от 3000 об/мин): паровые и газовые турбины. Высокая механическая прочность. Пример: ротор турбогенератора 500 МВт (диаметр ~1,2 м, длина до 6 м). | |
| Тип возбуждения | Электромагнитное возбуждение | Доминирует в промышленности. Точное регулирование напряжения. Требует источника питания и щеточного аппарата (или бесщеточной схемы). |
| Возбуждение от постоянных магнитов (PMG) | Не требует внешнего питания. КПД 90–94% (в малых машинах). Высокая надежность (нет щеток). Недостаток: напряжение жестко зависит от частоты вращения. | |
| Тип охлаждения | Воздушное | Естественное (малые генераторы) или принудительная вентиляция (от 100 кВт). Для мощностей до 30 кВт — самовентиляция вентилятором на валу. |
| Водородное / жидкостное | Для крупных турбогенераторов (свыше 100 МВт). Водород в 7 раз менее плотный и в 1,5 раза лучше проводит тепло, чем воздух. | |
| Тип подшипников | Подшипники качения | Для малых и средних машин (шариковые или роликовые). |
| Подшипники скольжения | Для тяжелых турбогенераторов. Принудительная подача масла под давлением. Критическая температура — выше 80–85°C. | |
| Схема соединения обмоток статора | Звезда | Наиболее распространена. Позволяет получить фазное и линейное (выше в 1,73 раза) напряжение. Подключает 3-фазных и 1-фазных потребителей. |
| Треугольник | Используется реже. Обеспечивает большой пусковой ток. Недостаток: циркуляция тока третьей гармоники (дополнительный нагрев). | |
| Класс нагревостойкости изоляции | F | Предельная температура 155°C. |
| H | Предельная температура 180°C. | |
| Параметры щеточного узла | Нормальный перепад напряжения | Не превышает 1–2 В на паре щетка-кольцо. |
| Ресурс (в условиях вибрации/запыленности) | Снижается до 500–1000 часов работы. | |
| Система АРН | Точность регулирования | Отклонение напряжения в пределах ±1–2% от номинала. |
| Эксплуатационные характеристики | Падение напряжения при номинальной нагрузке | Не более 5–8% относительно напряжения холостого хода. |
| Падение напряжения при пуске двигателя | Кратковременное падение на 20–30%. | |
| Ресурс генератора (нормальные условия) | 20–25 лет. |
Частые вопросы по теме (FAQ)
В чем разница между ротором с явно выраженными и неявно выраженными полюсами?
Ротор с явно выраженными полюсами используется в тихоходных генераторах (до 1500 об/мин) и имеет выступающие полюса с катушками возбуждения. Ротор с неявно выраженными полюсами применяется в быстроходных машинах (от 3000 об/мин), имеет форму гладкого цилиндра с распределенной обмоткой возбуждения. Последняя конструкция обеспечивает высокую механическую прочность при больших центробежных нагрузках, что критично для турбогенераторов мощностью, например, 500 МВт.
Какие типы возбуждения генераторов существуют и в чем их ключевые отличия?
Генераторы делятся на две основные группы: с электромагнитным возбуждением и с возбуждением от постоянных магнитов (PMG). В первом случае магнитное поле создается током в обмотке возбуждения, что позволяет точно регулировать выходное напряжение. Во втором случае поле создается неодимовыми или самарий-кобальтовыми магнитами на роторе, что исключает потери на возбуждение, повышает КПД (до 90–94% в малых машинах) и надежность, но лишает возможности регулировать магнитный поток.
Как система АРН поддерживает стабильность выходного напряжения генератора?
Система автоматического регулирования напряжения (АРН) непрерывно измеряет фактическое напряжение на выводах статора и сравнивает его с эталонным. При падении напряжения (например, при пуске мощного двигателя) регулятор увеличивает ток возбуждения для усиления магнитного поля. При повышении напряжения (сброс нагрузки) ток уменьшается. Современные цифровые регуляторы реагируют за доли секунды, удерживая отклонение напряжения в пределах ±1–2% от номинала.
Почему щеточный аппарат считается уязвимым узлом, и какие у него критические параметры?
Щеточный аппарат уязвим из-за механического износа и необходимости точной настройки. Нормальный перепад напряжения на паре щетка-кольцо не превышает 1–2 вольта. В условиях повышенной вибрации или запыленности ресурс узла может снижаться до 500–1000 часов работы. Систематическое искрение щеток является первым признаком неисправности, требующим немедленной остановки генератора.
Как класс нагревостойкости изоляции влияет на ресурс генератора?
Класс нагревостойкости определяет предельно допустимую температуру обмоток. Для генераторов общего назначения используется класс F (до 155°C) или H (до 180°C). Превышение номинальной температуры сокращает срок службы изоляции вдвое на каждые 8–10°C перегрева. Именно термическое старение изоляции является главным фактором, определяющим фактический ресурс генератора, который при нормальных условиях составляет 20–25 лет.
