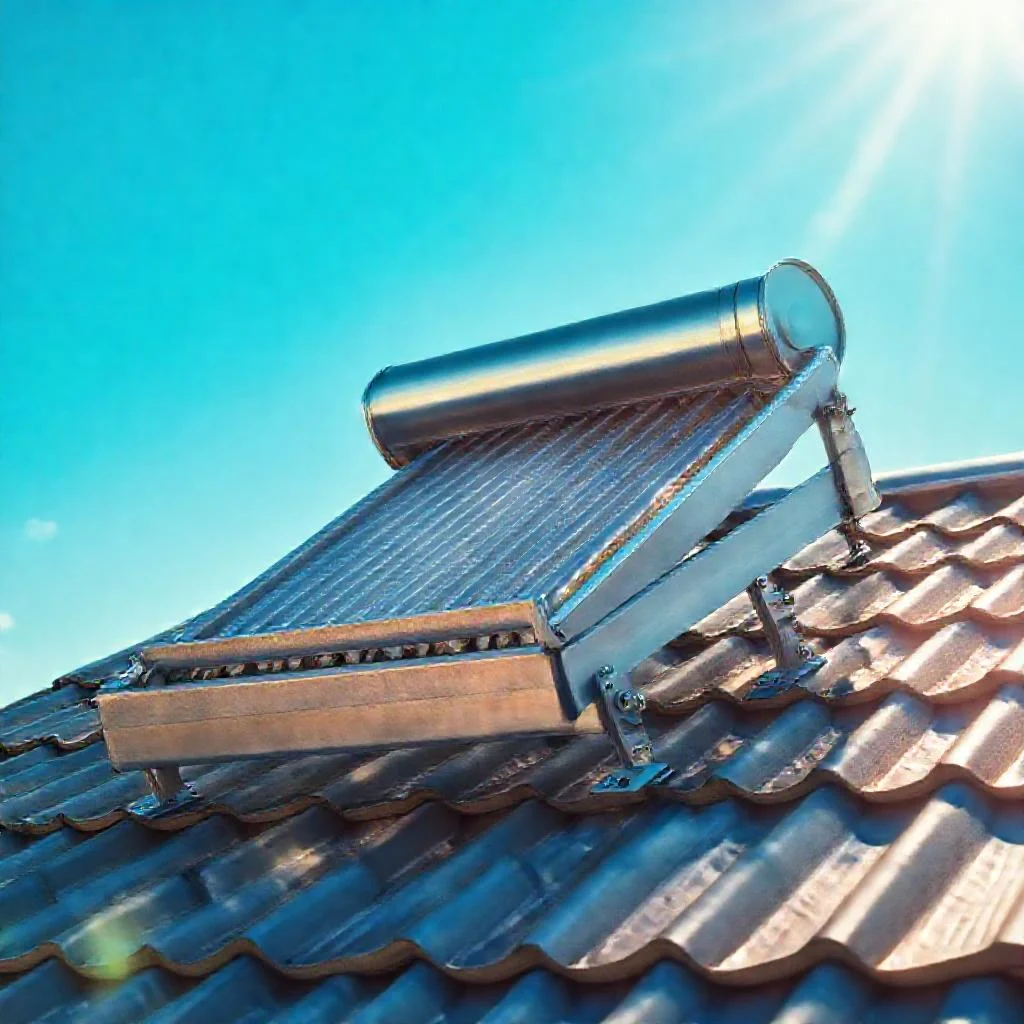

Установка вакуумного солнечного коллектора на крышу из металлочерепицы: крепление рамы
Монтаж гелиосистемы на скатной кровле, покрытой металлочерепицей, требует особого подхода к проектированию узла крепления. Основная сложность заключается не в фиксации самих коллекторов, а в обеспечении герметичности кровельного пирога и распределении весовой нагрузки. Металлочерепица имеет низкую несущую способность профиля, поэтому опорная рама никогда не крепится непосредственно к листу. Технически грамотное решение предполагает создание жесткого каркаса, который передает усилие через стропильную систему.
Перед началом работ необходимо выполнить расчет площади остекления и сопоставить ее с шагом стропил. Для типового бытового коллектора площадью 2–3 квадратных метра рекомендуется использовать не менее четырех точек опоры на стропильную ногу. Если шаг стропил превышает 1 метр, потребуется монтаж дополнительного контрбруса или усиление обрешетки.
Выбор крепежа и материалов для рамы
Каркас под вакуумные трубки изготавливается из оцинкованной стали или алюминиевого профиля. Алюминий предпочтительнее для приморских регионов из-за отсутствия коррозии, сталь с цинковым покрытием — более жесткий и бюджетный вариант. Толщина металла профиля должна составлять не менее 2 мм. Для соединения элементов рамы используются нержавеющие болты М8 или М10 с обязательным применением шайб-гровер.
Для фиксации рамы к стропилам применяются специализированные анкерные пластины или L-образные кронштейны из нержавеющей стали. Каждый кронштейн рассчитан на вертикальную нагрузку от 150 до 250 кг в зависимости от сечения. Важное правило: количество точек крепления должно быть кратным двум для исключения перекоса каркаса при ветровых нагрузках. Минимальное расстояние от края опорной пластины до края стропила — 50 мм.
Организация проходного узла через металлочерепицу
Главная техническая задача — установка кровельного прохода (флешинга), который герметизирует место выхода крепежного элемента наружу. Технология выглядит следующим образом:
- Разметка мест сверления выполняется строго в нижнюю часть волны металлочерепицы. Верхняя часть волны используется только в аварийных ситуациях, так как дает меньшую герметичность.
- Отверстие сверлится сверлом по металлу диаметром на 2–3 мм больше диаметра болта. Глубина сверления не должна превышать толщину листа плюс 5 мм, чтобы не повредить гидроизоляцию.
- На резьбовую шпильку или болт надевается уплотнительное кольцо из EPDM-резины (этилен-пропиленовый каучук). Затем шпилька проходит через кровельный проход — специальную резиновую манжету с алюминиевым основанием.
- Сверху на манжету устанавливается обжимная гайка, которая при затягивании плотно прилегает к рельефу металлочерепицы. Зазор между листом и основанием прохода заполняется кровельным герметиком на основе MS-полимера.
Использование обычных саморезов с резиновой шайбой для ветровых связей недопустимо. Такое соединение теряет герметичность за 1–2 сезона из-за перепадов температур и вибрации от ветра. Только механический зажим через жесткую манжету обеспечивает ресурс не менее 15 лет.
Сборка несущей рамы: пошаговый алгоритм
Каркас собирается на земле с контролем диагоналей. Разница между диагоналями прямоугольной рамы не должна превышать 5 мм. В противном случае абсорбер коллектора (панель с тепловыми трубками) получит перекос, что снизит производительность и ускорит износ уплотнителей.
Готовый каркас поднимается на кровлю при помощи монтажных строп. Категорически запрещено опирать раму на листы металлочерепицы — для этого используются монтажные доски, распределяющие нагрузку. После установки рамы на место выполняется фиксация через кровельные проходы. Порядок затяжки гаек — от центра к краям крест-накрест. Это исключает деформацию профиля из-за внутренних напряжений.
Высота опорных стоек рамы должна учитывать снеговую нагрузку региона. Для средней полосы России с нормативным снеговым покровом до 150 кг/м² задняя стойка рамы поднимается кубом абсорбера на 10–15 градусов относительно горизонта. Угол наклона коллектора должен быть равен широте местности плюс 5–10 градусов для зимнего периода. Например, для Москвы (55° с.ш.) оптимальный угол составит 60–65°.
Монтаж анкерных пластин к стропилам
Для доступа к стропильной системе необходимо снять лист металлочерепицы в зоне установки. Делается это аккуратно, с выкручиванием саморезов, а не выдергиванием. После обнажения стропила выполняется разметка под анкерную пластину. Пластина крепится к боковой или верхней грани стропила с помощью саморезов по дереву диаметром 6 мм и длиной не менее 100 мм.
Важно соблюдать расстояние от края анкерной пластины до края доски стропила — не менее 50 мм. Если стропильная нога уже 100 мм, используется усиление парными накладками из фанеры толщиной 12–15 мм. Все деревянные элементы перед установкой обрабатываются антисептиком. Металлические пластины не должны соприкасаться с пароизоляцией или утеплителем во избежание точки росы.
Регулировка положения и фиксация коллектора
После установки рамы на нее монтируется куб абсорбера (задняя стенка вакуумного коллектора). Крепление осуществляется через штатные отверстия в корпусе куба. Допускается использование алюминиевых уголков для жесткой фиксации. Между рамой и корпусом коллектора обязательно устанавливается демпферная прокладка из резины толщиной 3 мм. Она гасит термическое расширение материалов длиной до 2–3 мм.
В завершение устанавливаются сами вакуумные трубки. Монтаж ведется строго в сухую погоду при температуре воздуха не ниже +5°C. Резкие перепады температур (выше +30°C) требуют проведения работ утром или вечером, чтобы избежать деформации стеклянных колб из-за теплового удара. После фиксации всех трубок проверяется герметичность уплотнительных втулок — вращение трубки в резиновом уплотнении должно быть тугим, без видимых зазоров.
Эксплуатационные рекомендации
Крыша из металлочерепицы требует очистки зоны вокруг проходных узлов от снега в зимний период. Даже современные манжеты могут потерять герметичность при длительном воздействии слежавшегося льда. Периодически (раз в 2 года) необходимо проверять затяжку всех болтовых соединений рамы. Ослабление крепежа под действием динамических нагрузок является основной причиной отказа вакуумных систем.
При проектировании системы следует учитывать ветровой напор на плоский куб коллектора. Для регионов с ветровой нагрузкой выше 30 м/с рекомендуется дублирование крепления страховочным тросом сечением 4 мм из нержавейки, закрепленным хомутами к стропилам независимо от монтажных пластин. Это особенно актуально для участков кровли с углом ската более 35 градусов.
Сводная таблица данных
В таблице ниже представлены ключевые технические параметры, характеристики материалов и требования к монтажу, регламентированные в статье для установки вакуумного солнечного коллектора на крышу из металлочерепицы.
| Параметр / Элемент | Характеристика / Значение | Примечание / Требование |
|---|---|---|
| Площадь типового коллектора | 2–3 кв. м | Для бытового использования |
| Минимальное количество точек опоры | 4 на стропильную ногу | Для коллектора площадью 2–3 кв. м |
| Максимальный шаг стропил (без усиления) | 1 метр | При превышении требуется контрбрус или усиление обрешетки |
| Материал каркаса рамы | Оцинкованная сталь или алюминиевый профиль | Алюминий — для приморских регионов; сталь — жесткий и бюджетный вариант |
| Толщина металла профиля рамы | Не менее 2 мм | — |
| Крепеж для соединения элементов рамы | Нержавеющие болты М8 или М10 | С обязательным применением шайб-гровер |
| Тип крепежа рамы к стропилам | Анкерные пластины или L-образные кронштейны из нержавейки | — |
| Вертикальная нагрузка на один кронштейн | От 150 до 250 кг | Зависит от сечения кронштейна |
| Минимальное расстояние от края опорной пластины до края стропила | 50 мм | — |
| Разница между диагоналями прямоугольной рамы | Не более 5 мм | Для предотвращения перекоса абсорбера |
| Диаметр сверла под отверстие в металлочерепице | На 2–3 мм больше диаметра болта | — |
| Глубина сверления | Не более толщины листа + 5 мм | Чтобы не повредить гидроизоляцию |
| Материал уплотнительного кольца | EPDM-резина (этилен-пропиленовый каучук) | — |
| Тип герметика для зазора между листом и основанием прохода | На основе MS-полимера | Кровельный герметик |
| Минимальный ресурс герметичного соединения (механический зажим через манжету) | Не менее 15 лет | Обычные саморезы с шайбой теряют герметичность за 1–2 сезона |
| Диаметр саморезов по дереву для крепления анкерной пластины | 6 мм | — |
| Длина саморезов по дереву для крепления анкерной пластины | Не менее 100 мм | — |
| Минимальная ширина стропильной ноги | 100 мм (без усиления) | Если меньше — требуется усиление парными накладками из фанеры |
| Толщина фанеры для усиления стропила | 12–15 мм | — |
| Толщина демпферной прокладки между рамой и корпусом коллектора | 3 мм | Из резины, для гашения термического расширения (до 2–3 мм) |
| Минимальная температура воздуха для монтажа трубок | +5 °C | Работы ведутся строго в сухую погоду |
| Максимальная температура воздуха (риск деформации колб) | Выше +30 °C | Требуется проводить работы утром или вечером |
| Нормативная снеговая нагрузка (для средней полосы РФ) | До 150 кг/м² | Учитывается при расчете высоты опорных стоек |
| Угол подъема задней стойки рамы (для указанной нагрузки) | 10–15 градусов | Относительно горизонта |
| Оптимальный угол наклона коллектора (для Москвы, 55° с.ш.) | 60–65° | Рассчитывается как широта + 5–10° для зимнего периода |
| Ветровая нагрузка для дублирования крепления страховочным тросом | Выше 30 м/с | Актуально для углов ската более 35° |
| Сечение страховочного троса из нержавейки | 4 мм | — |
| Периодичность проверки затяжки болтовых соединений | Раз в 2 года | Эксплуатационная рекомендация |
Частые вопросы по теме (FAQ)
Почему раму коллектора нельзя крепить непосредственно к листу металлочерепицы?
Металлочерепица имеет низкую несущую способность профиля. Технически грамотное решение предполагает создание жесткого каркаса, который передает усилие через стропильную систему. Опора рамы на листы металлочерепицы категорически запрещена — для этого используются монтажные доски, распределяющие нагрузку.
Какой крепеж используется для фиксации рамы к стропилам?
Для фиксации рамы к стропилам применяются специализированные анкерные пластины или L-образные кронштейны из нержавеющей стали. Каждый кронштейн рассчитан на вертикальную нагрузку от 150 до 250 кг. Количество точек крепления должно быть кратным двум для исключения перекоса каркаса при ветровых нагрузках. Минимальное расстояние от края опорной пластины до края стропила — 50 мм.
Как правильно организовать герметичный проход через металлочерепицу?
Разметка мест сверления выполняется строго в нижнюю часть волны металлочерепицы. Отверстие сверлится сверлом по металлу диаметром на 2–3 мм больше диаметра болта. На резьбовую шпильку надевается уплотнительное кольцо из EPDM-резины, затем шпилька проходит через кровельный проход (резиновую манжету с алюминиевым основанием). Сверху устанавливается обжимная гайка, зазор между листом и основанием прохода заполняется кровельным герметиком на основе MS-полимера.
Какие допуски по диагоналям рамы и почему это важно?
Разница между диагоналями прямоугольной рамы не должна превышать 5 мм. Если это правило нарушено, абсорбер коллектора (панель с тепловыми трубками) получит перекос, что снизит производительность и ускорит износ уплотнителей.
Каков оптимальный угол наклона коллектора для средней полосы России?
Угол наклона коллектора должен быть равен широте местности плюс 5–10 градусов для зимнего периода. Например, для Москвы (55° с.ш.) оптимальный угол составит 60–65°. Для средней полосы России с нормативным снеговым покровом до 150 кг/м² задняя стойка рамы поднимается кубом абсорбера на 10–15 градусов относительно горизонта.
