Установка солнечных панелей на крыше: инженерный подход и практические аспекты
Установка солнечных панелей на крыше — это не просто способ сэкономить на электроэнергии, а сложный инженерный процесс. Он требует оценки несущей способности кровли, корректного расчета угла наклона и соблюдения строгих норм безопасности. Каждый элемент системы, от фотоэлектрического модуля до инвертора, должен работать в согласовании с другими.
Переход к солнечной генерации начинается не с выбора панелей, а с анализа условий эксплуатации. Географическое положение, климатические особенности региона и архитектура здания диктуют технические параметры будущей станции. Например, в южных широтах оптимален угол наклона в 30-35 градусов, в то время как для северных регионов угол может быть увеличен до 45-50 градусов.
Оценка совместимости кровли и фотоэлектрической системы
Кровельное покрытие должно быть рассчитано на дополнительную нагрузку. Стандартная солнечная панель весит в среднем 18-22 килограмма на квадратный метр. С учетом крепежных конструкций и снеговой нагрузки, характерной для региона, общая масса может достигать 50-70 килограммов на квадратный метр. Несущая способность стропильной системы должна проверяться по СНиП 2.01.07-85 (актуализированная редакция СП 20.13330.2016).
Материал кровли влияет на метод крепления. Для металлочерепицы и профнастила используются кронштейны с резиновыми уплотнителями, которые фиксируются к обрешетке через кровельный материал. Для мягкой кровли (битумной черепицы) применяются анкерные системы, которые монтируются непосредственно в стропила. Керамическая черепица требует специальных адаптеров, которые повторяют ее профиль.
Ориентация скатов относительно сторон света — критический параметр. Южное направление обеспечивает максимальную выработку. Отклонение на юго-восток или юго-запад снижает годовую генерацию на 10-15 процентов. Восточные и западные скаты теряют до 25-30 процентов потенциала, но могут быть экономически оправданы при двухтарифной системе учета (утренний и вечерний пики потребления).
Типы крепежных конструкций и их монтаж
Системы крепления делятся на три основных типа: наклонные, шиферные и балансирные. Наклонные системы используются на плоских кровлях, где панели устанавливаются под углом к горизонту. Шиферные и черепичные системы применяются на скатных крышах с соответствующим финишным покрытием. Балансирные конструкции подходят для любых типов кровли, но требуют точного расчета ветровой нагрузки.
Ключевой элемент крепежа — кровельный крюк. Он фиксируется к стропилам через специальный уплотнитель, который предотвращает протечки. Шаг установки крюков зависит от ветрового района. Для центральной полосы России (II и III ветровые районы) расстояние между крюками составляет от 80 до 100 сантиметров. В прибрежных зонах (IV и V районы) шаг уменьшается до 60-80 сантиметров.
Направляющие профили из алюминиевого сплава (марка 6063 T5 или T6) монтируются на крюки. Они обеспечивают жесткость конструкции и служат основой для клиновых зажимов. Зажимы бывают двух типов: средние (для фиксации панелей в ряду) и торцевые (для завершения ряда). Материал зажимов — нержавеющая сталь A2 или A4, что исключает коррозию.
После сборки подконструкции проверяется ее горизонтальность. Допустимое отклонение по длине ряда не должно превышать 2 мм на метр. Несоблюдение этого требования приводит к неравномерной нагрузке на фотоэлементы и может вызвать микротрещины в кремниевых пластинах.
Электрическая схема и безопасность подключения
Солнечные панели соединяются последовательно в стринги (цепочки). Напряжение в одном стринге может достигать 600-1000 вольт постоянного тока (DC) в зависимости от инвертора. Важно соблюдать полярность: каждый коннектор MC4 (стандарт TUV) фиксируется с характерным щелчком. Контакты должны быть сухими и чистыми.
Инвертор — центральный элемент преобразования. Он конвертирует постоянный ток (DC) в переменный (AC) напряжением 220/230 вольт. Различают три типа инверторов: стринговые, микроинверторы и оптимизаторы мощности. Стринговые инверторы обслуживают целый ряд панелей, что экономически выгодно при отсутствии затенения. Микроинверторы устанавливаются на каждую панель отдельно, что повышает эффективность при частичном затенении (эффект «ожерелья» снижается).
Заземление — обязательное условие безопасности. Металлические корпуса панелей и профилей соединяются медным проводом сечением не менее 6 мм² (по стандарту МЭК 60364). Токопроводящая шина заземления подключается к контуру заземления здания. Сопротивление контура не должно превышать 4 Ом.
Устройства защитного отключения (УЗО) типа B устанавливаются на стороне переменного тока. Они реагируют на утечки постоянного тока, которые могут возникать при пробое изоляции панелей. Автоматические выключатели постоянного тока (DC MCB) монтируются в каждом стринге для защиты от короткого замыкания.
Учет затенения и вентиляции
Даже частичное затенение одной панели значительно снижает выработку всего стринга. Использование bypass-диодов в панелях частично решает эту проблему, но не устраняет ее полностью. Оптимальное расстояние до ближайших деревьев, дымоходов или антенн составляет не менее 3-4 метров к югу от края панели.
Вентиляционный зазор между панелями и поверхностью кровли должен составлять от 10 до 15 см. Это необходимо для охлаждения панелей: каждый градус нагрева выше 25 градусов Цельсия снижает КПД на 0,4-0,5 процента. При отсутствии зазора панели могут перегреваться до 80-85 градусов в летний период, что приводит к падению мощности на 15-20 процентов.
Этапы монтажа: от разметки до пусконаладки
Процесс установки включает несколько последовательных шагов:
- Разметка мест крепления согласно проекту. Используется лазерный нивелир для контроля горизонтали. Каждая точка крепления должна совпадать с осью стропила.
- Сверление отверстий в кровельном материале. Диаметр отверстия должен быть на 1-2 мм меньше диаметра самореза. Для металлочерепицы используются сверла с победитовым наконечником.
- Установка кровельных крюков. Каждый крюк фиксируется минимум двумя саморезами (нержавеющая сталь 8х60 мм или 8х80 мм). Уплотнительная прокладка сжимается равномерно без перекосов.
- Сборка подконструкции. Алюминиевые профили соединяются между собой специальными соединителями (рельсовыми стыками). Длина одного профиля не должна превышать 6 метров без дополнительной опоры.

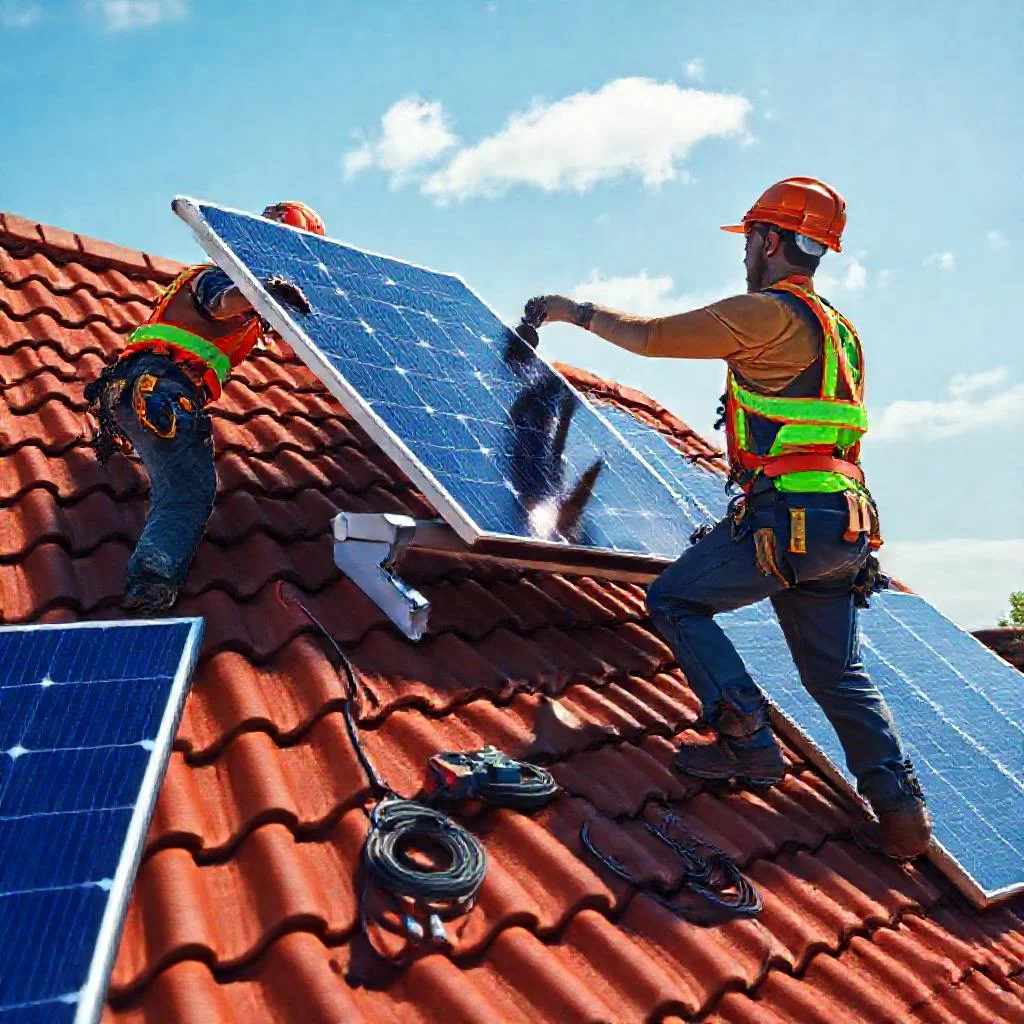

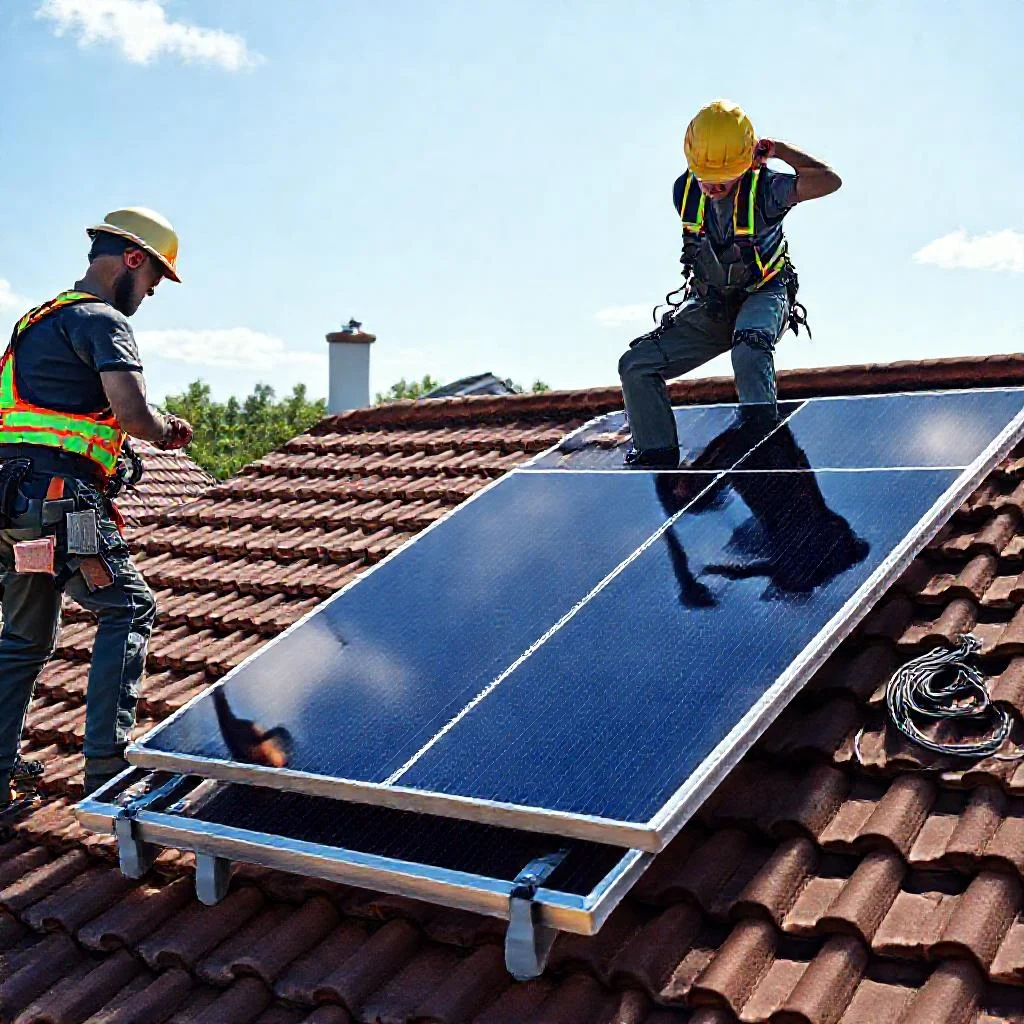

- Укладка панелей. Панели аккуратно поднимаются на крышу с применением вакуумных присосков или транспортных ручек. Категорически запрещено опираться на панель ногой.
- Фиксация зажимами. Средние зажимы затягиваются моментом 20-25 Нм, торцевые — 15-20 Нм. Динамометрический ключ обязателен для предотвращения повреждения рамки.
- Прокладка кабелей. Постоянный ток (DC) прокладывается в гофрированных трубках ПВХ или металлорукавах. Переменный ток (AC) — в кабель-каналах. Кабели не должны пересекаться с острыми краями металла.
- Подключение к инвертору. Сначала подключается сторона постоянного тока (DC), затем — сторона переменного тока (AC). Инвертор устанавливается в сухом, проветриваемом помещении, защищенном от прямых солнечных лучей.
- Проверка изоляции. Мегаомметром измеряется сопротивление изоляции между токоведущими частями и землей. Норма — не менее 0,5 МОм при напряжении 500 В (по ГОСТ 50571.16-99).
- Пробный пуск. Система включается в работу. Проверяется напряжение на выходе инвертора, ток и частота. Фиксируются параметры генерации в приложении или на дисплее инвертора.
Нормативные требования и документация
Монтаж солнечных панелей на крыше жилого дома не требует общего разрешения на строительство, если речь идет о частном домовладении. Однако подключение к общей электросети (сетевой инвертор) требует уведомления территориальной сетевой организации (ТСО) в рамках процедуры технологического присоединения.
Для объектов коммерческой недвижимости (офисы, склады, производственные здания) установка мощностью свыше 15 кВт требует разработки проектной документации (раздел ПСД) и получения разрешения на реконструкцию (если изменяется конструкция кровли). В любом случае, монтаж должен выполняться организацией, имеющей допуск СРО (саморегулируемая организация) на выполнение электромонтажных работ.
Противопожарные разрывы между группами панелей должны быть не менее 1 метра для обеспечения доступа пожарных. Вдоль конька кровли оставляется зона шириной не менее 1,2 метра для прохода. Эти требования регламентированы СП 4.13130 и должны быть учтены при планировке.
Гарантийные обязательства: на солнечные панели производитель даёт гарантию на линейную мощность (обычно 25-30 лет с сохранением не менее 80% номинальной мощности). На инвертор гарантия составляет от 5 до 10 лет, на монтажные работы — от 1 до 3 лет. Важно хранить акт скрытых работ (фото и видео фиксация каждого этапа) для подтверждения качества монтажа.
Типовые ошибки и способы их предотвращения
Наиболее распространенной ошибкой является экономия на крепежных элементах. Использование оцинкованных саморезов вместо нержавеющих приводит к коррозии через 2-3 года. Второй по частоте ошибкой является неправильный выбор сечения кабеля. Для длины кабеля от панелей до инвертора более 20 метров, сечение должно быть увеличено с 4 мм² до 6 мм² во избежание потерь напряжения.
Монтаж на старую кровлю без замены гидроизоляции — критическая ошибка. В процессе эксплуатации панели создают ветровую нагрузку, которая может повредить ветхое покрытие. Рекомендуется проводить установку только на кровлю, срок службы которой составляет не менее 10-15 лет.
Отсутствие молниезащиты — прямой риск. В соответствии с инструкцией СО 153-34.21.122-2003, солнечные батареи на крыше должны быть включены в систему молниезащиты здания. Токоотвод от подконструкции панелей к контуру заземления должен быть выполнен медным проводом сечением не менее 16 мм².
Пренебрежение вентиляционным зазором ведет к потере мощности. Зазор в 5 см недостаточен, минимальное значение — 10 см. При монтаже на плоской кровле с интенсивным отражением света (белая мембрана) зазор должен быть увеличен до 20-25 см.
Самостоятельный монтаж без привлечения специалистов часто приводит к нарушению герметичности кровли. Даже один неправильно затянутый крюк может стать причиной протечки, которая обнаружит себя через 6-12 месяцев эксплуатации. Рекомендуется привлекать сертифицированных монтажников с опытом работы не менее 3 лет.
Экономическая эффективность и срок окупаемости
Средняя стоимость установки сетевой солнечной станции мощностью 5-6 кВт (15-18 панелей) для частного дома составляет от 350 до 500 тысяч рублей (на 2025 год). В эту сумму входят панели, инвертор, крепежные системы, кабельная продукция и монтажные работы. Цена зависит от производителя и сложности кровли.
Окупаемость при текущих тарифах на электроэнергию (5-7 рублей за кВт*ч) и наличии двустороннего учета (нетто-билинг) составляет 7-10 лет. При использовании аккумуляторных батарей (для автономных систем) срок окупаемости увеличивается до 12-15 лет. Важно учитывать, что срок службы панелей (25-30 лет) значительно превышает срок окупаемости, что обеспечивает дешевую электроэнергию во второй половине срока эксплуатации.
Государственные программы субсидирования (например, льготные кредиты «зеленый тариф») доступны в отдельных регионах, но требуют статуса микрогенерации. Для частных лиц порог по мощности — до 15 кВт, для бизнеса — до 100 кВт. Документы подаются в сбытовую компанию после ввода станции в эксплуатацию.
Снижение эксплуатационных затрат: солнечные панели не требуют частого обслуживания. Достаточно один-два раза в год очищать их от пыли и птичьего помета (используя мягкую щетку и дистиллированную воду). Периодически (раз в 2-3 года) необходимо проверять затяжку зажимов и состояние изоляции кабелей. Инвертор может потребовать замены вентилятора через 5-7 лет.
Важный аспект — мониторинг системы. Современные инверторы имеют встроенные порты Wi-Fi или Ethernet для удаленного контроля. Пользователь может в реальном времени отслеживать выработку, напряжение, ток и выявлять неисправности. Резкое падение мощности (например, на 15-20% в солнечный день) сигнализирует о частичном затенении или загрязнении панелей.
Установка солнечных панелей на крыше — это долгосрочные инвестиции в энергонезависимость. Только строгое соблюдение технологии монтажа и нормативных требований гарантирует безопасную и стабильную работу станции на протяжении заявленного производителем срока.
Сводная таблица данных
В таблице ниже систематизированы ключевые технические параметры, нормативные требования и характеристики, упомянутые в статье. Данные структурированы по категориям: вес и нагрузка, углы наклона, потери от ориентации, параметры вентиляции, крепежные элементы, электрические характеристики, требования к зазорам и молниезащите. Все числовые значения строго соответствуют исходному тексту.
| Категория | Параметр / Характеристика | Значение / Описание | Примечание (источник в тексте) |
|---|---|---|---|
| Вес и нагрузка на кровлю | Вес стандартной панели | 18 – 22 кг/кв.м | Пункт «Оценка совместимости кровли» |
| Общая нагрузка (с крепежом и снегом) | 50 – 70 кг/кв.м | Пункт «Оценка совместимости кровли» | |
| Угол наклона панелей | Южные широты | 30 – 35 градусов | Второй абзац статьи |
| Северные широты | 45 – 50 градусов | Второй абзац статьи | |
| Потери из-за ориентации | Юго-восток / Юго-запад | Снижение на 10 – 15% | Пункт «Оценка совместимости кровли» |
| Восток / Запад | Снижение до 25 – 30% | Пункт «Оценка совместимости кровли» | |
| Вентиляция и тепловые параметры | Оптимальный зазор между панелями и кровлей | 10 – 15 см | Пункт «Учет затенения и вентиляции» |
| Падение КПД на каждый градус (выше 25°C) | 0.4 – 0.5% | Пункт «Учет затенения и вентиляции» | |
| Температура перегрева и падение мощности (при отсутствии зазора) | 80 – 85°C и 15 – 20% мощности | Пункт «Учет затенения и вентиляции» | |
| Крепежные крюки (шаг) | II и III ветровые районы (Центральная полоса РФ) | 80 – 100 см | Пункт «Типы крепежных конструкций» |
| IV и V ветровые районы (Прибрежные зоны) | 60 – 80 см | Пункт «Типы крепежных конструкций» | |
| Допуски и моменты затяжки | Допустимое отклонение по длине ряда | Не более 2 мм на метр | Пункт «Типы крепежных конструкций» |
| Момент затяжки: средние / торцевые зажимы | 20-25 Нм / 15-20 Нм | Пункт «Этапы монтажа» | |
| Электрические характеристики | Напряжение в стринге (DC) | 600 – 1000 Вольт | Пункт «Электрическая схема» |
| Провод заземления (сечение) | Не менее 6 кв. мм (медь) | Пункт «Электрическая схема» | |
| Сопротивления и зазоры | Сопротивление контура заземления | Не более 4 Ом | Пункт «Электрическая схема» |
| Сопротивление изоляции (по ГОСТ 50571.16-99) | Не менее 0.5 МОм | Пункт «Этапы монтажа» | |
| Расстояние до объектов (затенение) | Не менее 3-4 метров (к югу) | Пункт «Учет затенения и вентиляции» | |
| Противопожарные и монтажные нормы | Противопожарные разрывы между группами панелей | Не менее 1 метра | Пункт «Нормативные требования» |
| Проход вдоль конька | Не менее 1.2 метра | Пункт «Нормативные требования» | |
| Сечение токоотвода молниезащиты | Не менее 16 кв. мм (медь) | Пункт «Типовые ошибки» | |
| Экономика станции (5-6 кВт) | Стоимость установки (на 2025 год) | 350 000 – 500 000 рублей | Пункт «Экономическая эффективность» |
| Срок окупаемости (с двусторонним учетом) | 7 – 10 лет | Пункт «Экономическая эффективность» |
Частые вопросы по теме (FAQ)
Какой должен быть вентиляционный зазор между панелями и кровлей?
Вентиляционный зазор между панелями и поверхностью кровли должен составлять от 10 до 15 см. Это необходимо для охлаждения панелей, так как каждый градус нагрева выше 25 °C снижает КПД на 0,4–0,5 %. При отсутствии зазора панели могут перегреваться до 80–85 °C в летний период, что приводит к падению мощности на 15–20 %. Зазор в 5 см недостаточен, минимальное значение — 10 см. При монтаже на плоской кровле с белой мембраной зазор должен быть увеличен до 20–25 см.
Какое сечение кабеля нужно использовать для подключения панелей к инвертору?
Если длина кабеля от панелей до инвертора составляет более 20 метров, сечение должно быть увеличено с 4 мм² до 6 мм². Это необходимо для предотвращения потерь напряжения. Для подключения заземления металлических корпусов панелей и профилей используется медный провод сечением не менее 6 мм² согласно стандарту МЭК 60364. Для токоотвода от подконструкции к контуру молниезащиты применяется медный провод сечением не менее 16 мм².
Как влияет частичное затенение на работу солнечных панелей?
Даже частичное затенение одной панели значительно снижает выработку всего стринга (последовательной цепочки панелей). Использование bypass-диодов в панелях частично решает эту проблему, но не устраняет ее полностью. Оптимальное расстояние до ближайших деревьев, дымоходов или антенн составляет не менее 3–4 метров к югу от края панели. Резкое падение мощности на 15–20 % в солнечный день сигнализирует о частичном затенении или загрязнении панелей.
Какие ошибки при монтаже солнечных панелей наиболее критичны?
Наиболее распространенной ошибкой является экономия на крепежных элементах: использование оцинкованных саморезов вместо нержавеющих приводит к коррозии через 2–3 года. Вторая по частоте ошибка — неправильный выбор сечения кабеля. Критическими ошибками также являются: монтаж на старую кровлю без замены гидроизоляции, отсутствие молниезащиты (токоотвод должен выполняться медным проводом сечением не менее 16 мм²), а также пренебрежение вентиляционным зазором (минимальное значение — 10 см). Самостоятельный монтаж часто приводит к нарушению герметичности кровли.
Требуется ли разрешение на установку солнечных панелей на крыше частного дома?
Монтаж солнечных панелей на крыше жилого дома не требует общего разрешения на строительство для частного домовладения. Однако подключение к общей электросети с использованием сетевого инвертора требует уведомления территориальной сетевой организации (ТСО) в рамках процедуры технологического присоединения. Для объектов коммерческой недвижимости мощностью свыше 15 кВт требуется разработка проектной документации. В любом случае монтаж должен выполняться организацией, имеющей допуск СРО на выполнение электромонтажных работ.
