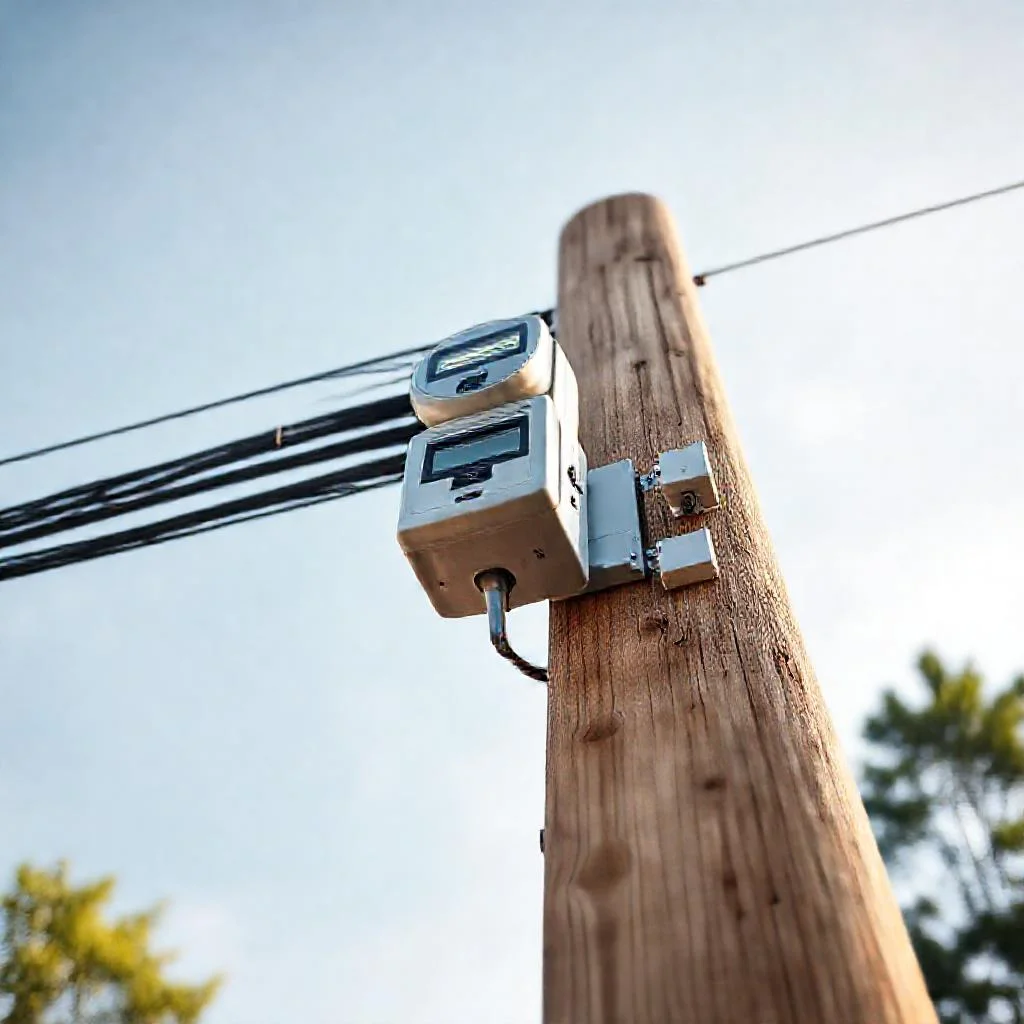

Установка счетчика на столб с использованием сплит-системы учета Матрица
Организация коммерческого учета электроэнергии на границе балансовой принадлежности часто требует монтажа прибора учета на опоре линии электропередачи. Установка счетчика на столб решает задачу физической защиты оборудования и предотвращает несанкционированное вмешательство в работу измерительного комплекса. Применение сплит-системы учета «Матрица» позволяет вывести электронный блок на удобную высоту, оставив датчики тока непосредственно на проводах. Такой подход соответствует требованиям действующих нормативных документов и обеспечивает высокую точность измерений.
Конструктивные особенности сплит-системы учета Матрица
Сплит-система состоит из двух основных модулей. Первый модуль — измерительный блок, который монтируется непосредственно на токоведущие линии. Второй модуль — блок индикации и обработки данных, устанавливаемый на опоре на высоте 1,5–1,7 метра от земли. Между модулями прокладывается низковольтный интерфейсный кабель длиной до 10 метров. Такая архитектура исключает необходимость подъема счетчика к проводам и упрощает обслуживание.
Измерительный блок содержит трансформаторы тока и напряжения, выполненные по литой технологии. Они обеспечивают класс точности 0,5S для активной энергии и 1,0 для реактивной. Температурный диапазон работы блока составляет от минус 40 до плюс 60 градусов Цельсия. Корпус имеет степень защиты IP54, что допускает установку под открытым небом без дополнительных кожухов.
Блок индикации оснащен жидкокристаллическим дисплеем с подсветкой. На экран выводятся показания активной и реактивной энергии, текущие значения мощности, напряжения и тока по каждой фазе. Питание блока осуществляется от измерительной цепи через встроенный блок питания. Энергонезависимая память хранит архив данных глубиной до 12 месяцев.
Подготовка к монтажу на столб
Перед началом работ необходимо получить технические условия от сетевой организации. В документе указываются категория надежности, расчетная мощность и требования к узлу учета. Сплит-система «Матрица» подходит как для однофазных сетей напряжением 220 В, так и для трехфазных сетей 380 В с изолированной или глухозаземленной нейтралью.
Требуется проверить комплектность поставки. В стандартный набор входят:
- измерительный блок с кронштейном крепления на провод;
- блок индикации с крепежной пластиной;
- интерфейсный кабель с разъемами;
- комплект дюбелей и винтов для бетонной или деревянной опоры;
- паспорт и руководство по эксплуатации.
Дополнительно потребуются антивандальный щиток для блока индикации, кабельные стяжки, герметизирующие втулки для ввода проводов. При монтаже на железобетонную опору понадобится перфоратор с буром диаметром 6 мм для сверления отверстий под крепеж.
Монтаж измерительного блока на фазные провода
Работы на высоте выполняются бригадой из двух человек с использованием автовышки или телескопической изолирующей штанги. Обязательно применение диэлектрических перчаток, касок и страховочных систем. Измерительный блок устанавливается на отходящие провода в месте, где отсутствуют скрутки и ответвления на расстоянии не менее 0,5 метра от изоляторов.
Кронштейн блока имеет разъемную конструкцию. Одна половина охватывает провод сверху, вторая фиксируется снизу. Затяжка винтов производится динамометрическим ключом с усилием 6–8 Н·м. Важно не допускать повреждения изоляции провода. Для проводов сечением от 16 до 95 квадратных миллиметров предусмотрены сменные вкладыши в губках кронштейна.
После фиксации блока на всех трех фазах выполняется подключение вторичных цепей. Интерфейсный кабель подключается к герметичному разъему на нижней части корпуса. Место соединения дополнительно уплотняется силиконовой смазкой для предотвращения конденсации влаги. Кабель опускается вдоль столба и фиксируется стяжками через каждые 40–50 сантиметров.
Установка блока индикации и подключение
Блок индикации монтируется на высоте 1,6 метра от земли на стороне опоры, обращенной к фасаду здания или месту ввода кабеля. Такой выбор обеспечивает удобство снятия показаний контролерами и доступ для проверки пломб. На бетонной опоре крепление выполняется на анкерные болты. На деревянном столбе используются оцинкованные саморезы с полукруглой головкой.
Корпус блока индикации устанавливается строго горизонтально. Отклонение по уровню не должно превышать 2 градусов. Это требование связано с работой жидкостного датчика угла наклона, который используется для выявления попыток несанкционированного наклона прибора. При нарушении ориентации датчик может выдавать ложные сигналы тревоги.
Подключение интерфейсного кабеля к блоку индикации производится через сальниковый ввод на нижней стенке корпуса. Перед подключением концы кабеля зачищаются на 8–10 мм и обжимаются в гильзах. Схема распиновки разъемов указана в паспорте устройства. После подключения сальник затягивается до полной герметизации. Внутри корпуса кабель фиксируется пластиковым хомутом, чтобы исключить натяжение контактов.
Настройка и ввод в эксплуатацию
После завершения механического монтажа выполняется первичная настройка прибора. На блоке индикации необходимо установить коэффициент трансформации измерительного блока. Для сплит-систем «Матрица» стандартные значения коэффициентов варьируются от 5 до 6000 в зависимости от модификации. Коэффициент указывается на шильдике измерительного блока.
Далее задаются параметры тарификации. Прибор поддерживает до четырех тарифных зон с возможностью программирования по дням недели и праздничным дням. Настройка производится через сервисное меню с использованием кнопок на лицевой панели. Для защиты от случайного изменения параметров предусмотрен пароль доступа, устанавливаемый представителем сетевой организации.
Завершающим этапом является проверка работоспособности. На дисплей последовательно выводятся значения напряжения, тока, мощности и энергии по каждой фазе. Показания сравниваются с контрольными измерениями, выполненными эталонным прибором. Погрешность не должна превышать 0,5 процента для активной энергии. При обнаружении расхождений проверяется качество контактов и правильность подключения.
Опломбирование и защита от хищений
Сплит-конструкция системы «Матрица» обеспечивает многоуровневую защиту от несанкционированного доступа. Корпус измерительного блока пломбируется проволочной пломбой в месте стяжки двух половин кронштейна. Доступ к винтам крепления к проводу закрыт после опломбирования. Блок индикации защищен антивандальным кожухом из ударопрочного поликарбоната толщиной 3 мм.
Кожух имеет отверстие для считывания показаний без нарушения пломб. Пломба ставится на винт крепления кожуха к опоре и на крышку сервисного меню. В системе предусмотрена защита от магнитного воздействия: при приближении сильного магнита к датчику тока блок индикации фиксирует событие в журнале аварийных ситуаций.
На крышке блока индикации наклеивается голографическая наклейка сетевой организации. Дублирующая пломба ставится на интерфейсный кабель в месте его ввода в корпус. Важно обеспечить невозможность отключения кабеля без видимого повреждения пломбы. Для этого используется кабельная петля, которая пропускается через ушко пломбы.
Техническое обслуживание и периодичность проверок
Межповерочный интервал измерительного блока составляет 16 лет. Блок индикации поверке не подлежит, так как не содержит измерительных цепей. Периодически, не реже одного раза в год, проводится визуальный осмотр узла учета. Проверяется целостность корпусов, наличие всех пломб, отсутствие коррозии на контактных соединениях.
Один раз в 6 месяцев рекомендуется очищать вентиляционные отверстия блока индикации от пыли и насекомых. Для этого используется сухая кисть с мягким ворсом. Использование воды или растворителей категорически запрещено. При обнаружении конденсата внутри корпуса необходимо заменить уплотнительные резинки сальников.
При эксплуатации в районах с повышенной сейсмической активностью (более 6 баллов по шкале MSK-64) рекомендуется дополнительная фиксация интерфейсного кабеля стальной проволокой диаметром 1,5 мм. Проволока крепится к опоре отдельными скобами и не должна передавать механические усилия на корпуса блоков.
Решение типовых проблем при монтаже
Одной из частых трудностей является обрыв связи между блоками при длине кабеля более 10 метров. В таких случаях требуется применение усилителя сигнала или использование кабеля с витой парой экранированного типа. Допускается наращивание кабеля с использованием спайки жил и обязательной герметизацией места соединения термоусадочными трубками.
При монтаже на слабонагруженных линиях с током менее 5% от номинала трансформатора тока показания могут быть нестабильными. В этом случае необходимо заменить измерительный блок на модель с меньшим номинальным током. Ассортимент «Матрицы» включает блоки с номинальным током 50, 100, 200 и 400 ампер.
Если высота столба превышает 12 метров, монтаж измерительного блока с автовышки может быть затруднен. В таких ситуациях используется способ установки с помощью монтерской лазы с изолирующим покрытием. Владелец сети обязан обеспечить наличие сертифицированного инструмента для работы на высоте и подтвержденную группу допуска по электробезопасности.
Правильно смонтированная сплит-система «Матрица» работает стабильно в любых погодных условиях. Герметичные корпуса предотвращают попадание влаги, а защита от ультрафиолета сохраняет маркировку читаемой в течение всего срока службы. При соблюдении технологии установки узел учета не требует дополнительного обслуживания до наступления очередной поверки.
Сводная таблица данных
В таблице ниже приведены ключевые технические характеристики, параметры монтажа и эксплуатационные данные сплит-системы учета «Матрица», используемой для установки счетчика на столб. Все значения строго соответствуют данным из статьи.
| Параметр / Характеристика | Значение / Описание |
|---|---|
| Высота установки блока индикации на опоре | 1,5–1,7 метра от земли (рекомендуемая 1,6 м) |
| Максимальная длина интерфейсного кабеля между модулями | До 10 метров |
| Класс точности (активная энергия) | 0,5S |
| Класс точности (реактивная энергия) | 1,0 |
| Температурный диапазон работы измерительного блока | От минус 40 до плюс 60 °C |
| Степень защиты корпуса (IP) | IP54 |
| Глубина хранения архива данных | До 12 месяцев |
| Номинальное напряжение сетей | 220 В (однофазные) / 380 В (трехфазные) |
| Сечение проводов для установки измерительного блока | От 16 до 95 мм² |
| Усилие затяжки винтов кронштейна | 6–8 Н·м |
| Допустимое отклонение блока индикации от горизонтали | Не более 2 градусов |
| Длина зачистки концов интерфейсного кабеля | 8–10 мм |
| Коэффициент трансформации (стандартный диапазон) | От 5 до 6000 (в зависимости от модификации) |
| Количество поддерживаемых тарифных зон | До четырех |
| Предельная погрешность для активной энергии (при проверке) | Не более 0,5% |
| Толщина антивандального кожуха (поликарбонат) | 3 мм |
| Межповерочный интервал измерительного блока | 16 лет |
| Периодичность визуального осмотра узла учета | Не реже одного раза в год |
| Периодичность очистки вентиляционных отверстий | Один раз в 6 месяцев |
| Рекомендация по доп. фиксации кабеля (сейсмичность >6 баллов) | Стальная проволока диаметром 1,5 мм |
| Номинальные токи измерительных блоков (ассортимент) | 50, 100, 200 и 400 А |
| Минимальное расстояние от изоляторов при монтаже блока | Не менее 0,5 метра |
Частые вопросы по теме (FAQ)
Какие конструктивные особенности сплит-системы учета «Матрица» позволяют устанавливать счетчик на столб?
Система состоит из двух модулей: измерительного блока, монтируемого непосредственно на токоведущие линии, и блока индикации, который устанавливается на опоре на высоте 1,5–1,7 метра от земли. Между модулями прокладывается низковольтный интерфейсный кабель длиной до 10 метров. Такая архитектура исключает необходимость подъема счетчика к проводам и упрощает обслуживание. Измерительный блок содержит трансформаторы тока и напряжения с классом точности 0,5S для активной энергии и 1,0 для реактивной, а его корпус имеет степень защиты IP54, что допускает установку под открытым небом.
На какой высоте и на какой стороне опоры монтируется блок индикации?
Блок индикации монтируется на высоте 1,6 метра от земли на стороне опоры, обращенной к фасаду здания или месту ввода кабеля. Корпус блока устанавливается строго горизонтально, отклонение по уровню не должно превышать 2 градусов. Это необходимо для корректной работы жидкостного датчика угла наклона, который используется для выявления попыток несанкционированного наклона прибора.
Какие меры защиты от хищений электроэнергии предусмотрены в системе «Матрица»?
Система обеспечивает многоуровневую защиту. Корпус измерительного блока пломбируется проволочной пломбой, доступ к винтам крепления к проводу закрыт после опломбирования. Блок индикации защищен антивандальным кожухом из ударопрочного поликарбоната толщиной 3 мм. Пломба ставится на винт крепления кожуха к опоре и на крышку сервисного меню. Также предусмотрена защита от магнитного воздействия: при приближении сильного магнита к датчику тока блок индикации фиксирует событие в журнале аварийных ситуаций.
Каков межповерочный интервал измерительного блока и подлежит ли поверке блок индикации?
Межповерочный интервал измерительного блока составляет 16 лет. Блок индикации поверке не подлежит, так как не содержит измерительных цепей. Периодически, не реже одного раза в год, проводится визуальный осмотр узла учета, а раз в 6 месяцев рекомендуется очищать вентиляционные отверстия блока индикации от пыли.
Что делать, если длина интерфейсного кабеля превышает 10 метров или ток в линии составляет менее 5% от номинала трансформатора?
При обрыве связи между блоками при длине кабеля более 10 метров требуется применение усилителя сигнала или использование кабеля с витой парой экранированного типа. Допускается наращивание кабеля с использованием спайки жил и обязательной герметизацией места соединения термоусадочными трубками. Если ток в линии составляет менее 5% от номинала трансформатора тока, показания могут быть нестабильными. В этом случае необходимо заменить измерительный блок на модель с меньшим номинальным током (ассортимент включает блоки на 50, 100, 200 и 400 ампер).
