Установка микроволновых датчиков движения для автоматического освещения подъезда: от теории до монтажа

Автоматизация освещения в местах общего пользования — это не просто вопрос комфорта, но и прямая экономия электроэнергии. В условиях подъездов, где свет часто горит бесцельно сутками, применение датчиков движения позволяет снизить расходы на 60–80%. Среди всех типов сенсоров для этой задачи микроволновые (радиоволновые) датчики занимают особую нишу. В отличие от инфракрасных аналогов, они не реагируют на температуру тела, а фиксируют движение с помощью эффекта Доплера, что делает их незаменимыми в холодных и запыленных помещениях.

Далее будет рассмотрена подробная методика выбора, расчета и монтажа СВЧ-датчиков для лестничных клеток, технические нюансы подключения к существующей проводке и типовые ошибки, которые допускают даже опытные электрики.

Принцип работы микроволнового сенсора в условиях подъезда

Микроволновый датчик излучает высокочастотный радиосигнал (обычно 5.8 ГГц, реже 10.525 ГГц). Волна отражается от окружающих объектов — стен, дверей, перил, человека. При движении объекта частота отраженного сигнала изменяется (эффект Доплера). Схема датчика улавливает эту разницу и замыкает цепь нагрузки — лампы.

Ключевое преимущество для подъезда: радиоволны проникают сквозь тонкие перегородки, пластик, стекло. Это позволяет монтировать датчик скрытно или за корпусом светильника. Однако эта способность накладывает ограничения — зона действия должна быть настроена так, чтобы датчик не срабатывал на движение в соседних квартирах за дверью.

Чувствительность таких сенсоров не зависит от температуры воздуха. В неотапливаемом подъезде зимой ИК-датчик часто слепнет (тело человека и стены имеют одинаковую температуру), в то время как СВЧ-сенсор продолжает стабильно работать при любых морозах. Рабочий диапазон большинства моделей лежит в пределах от -20°C до +50°C.

Технические параметры: что важно для лестничной клетки

Выбор датчика для подъезда жестко диктуется условиями эксплуатации. Основные характеристики перечислены ниже.

• Частота излучения. Стандарт ISM-диапазона 5.8 ГГц является оптимальным. Частота 2.4 ГГц (как у Wi-Fi) создает помехи и сама подвержена интерференции. Частота 10.525 ГГц дает более точное обнаружение, но сильнее затухает в бетонных конструкциях.
• Дальность обнаружения. Для типового этажа достаточно радиуса 6–8 метров. Дальность в 12 метров и более приведет к ложным срабатываниям на соседнем этаже. Практически все датчики имеют регулировку (потенциометр SENS).
• Угол обзора. Большинство настенных моделей имеют диаграмму направленности 120–180 градусов. Для длинного коридора подходят датчики с углом 360 градусов (потолочные).
• Нагрузочная способность. Для светодиодных ламп это критично. Многие дешевые датчики рассчитаны на 200–300 Вт активной нагрузки (лампы накаливания). При подключении LED-ламп их пусковой ток может спалить тиристор. Необходимо выбирать модели с нагрузкой не менее 200 Вт для LED или 1000 ВА для индуктивной нагрузки.

Мощность излучения бытовых СВЧ-датчиков составляет 0.5–1 мВт. Это в десятки раз меньше, чем излучение работающего Wi-Fi-роутера (около 100 мВт). Поэтому опасений для здоровья человека такие устройства не вызывают.

Схема подключения: принципиальные отличия от ИК-сенсора

Стандартная проводка датчика движения имеет три клеммы: L (фаза), N (ноль), L’ (нагрузка). Подключение микроволнового датчика к освещению подъезда ничем не отличается от инфракрасного по схеме. Однако есть важнейший нюанс — правильное определение фазного провода.

В старых подъездах (дома типа П-44, П-3М, хрущевки) часто используется двухпроводная схема без заземления. В этом случае на выключатель подается фаза. Если установить датчик вместо выключателя, фаза разрывается. Но датчику для работы нужен постоянный ноль и фаза для питания электроники. Без нулевого провода (N) подавляющее большинство микроволновых датчиков работать не будет — они не смогут замкнуть цепь после обнаружения цели.

Алгоритм действий при монтаже выглядит так:

1. Отключается вводной автомат на щитке лестничной клетки.
2. Определяется, какой провод приходит на выключатель (фаза или ноль).
3. Если в распредкоробке есть ноль — датчик подключается по штатной инструкции.
4. Если нуля нет — прокладывается дополнительный трехжильный кабель ВВГнг-LS 3×1.5 от коробки до датчика, либо используется двухпроводная схема с применением конденсаторных драйверов (редкий частный случай).

Следует помнить, что выбор автомата защиты для группы освещения подъезда — это 6А или 10А. Использование автоматов на 16А и более для цепей освещения является грубым нарушением ПУЭ.

Регулировка чувствительности и задержки выключения

На корпусе датчика расположены три регулятора: TIME, SENS и LUX. Их настройка — самый ответственный этап после монтажа. Неправильная настройка ведет к постоянному включению света от проходящих кошек или, наоборот, к ложному отключению, когда человек еще на площадке.

• SENS (Sensitivity). Чувствительность к движению. В подъезде регулятор не должен быть выкручен на максимум. Рекомендуется выставить на 50–70% (среднее положение или чуть выше). Для проверки следует пройти по этажу и убедиться, что датчик не срабатывает за дверьми квартир (типовые двери — дерево или металл без изоляции — ослабляют сигнал на 10–15 дБ).
• TIME (Time Delay). Время задержки выключения. Параметр влияет на удобство и экономию. Минимальная настройка (5–10 секунд) неудобна при спуске по лестнице — свет погаснет раньше, чем человек подойдет к следующему этажу. Оптимальная задержка для подъезда — 40–60 секунд. Этого времени достаточно, чтобы спуститься с этажа на этаж. Максимальное время (3–5 минут) ставится только в длинных коридорах.
• LUX. Порог освещенности. Если датчик используется для работы только в темное время суток, этот регулятор поворачивается в крайнее положение (значок луны или минимальная освещенность). Если датчик стоит в помещении с окнами (вестибюль), LUX настраивается так, чтобы свет включался при уровне освещенности ниже 10–20 люкс. Уличные датчики ночью работают на пороге 2–5 люкс.

Важно производить настройку SENS после окончания регулировки TIME и LUX. Сначала выставляется порог освещенности, затем тестовое время, и только потом чувствительность.

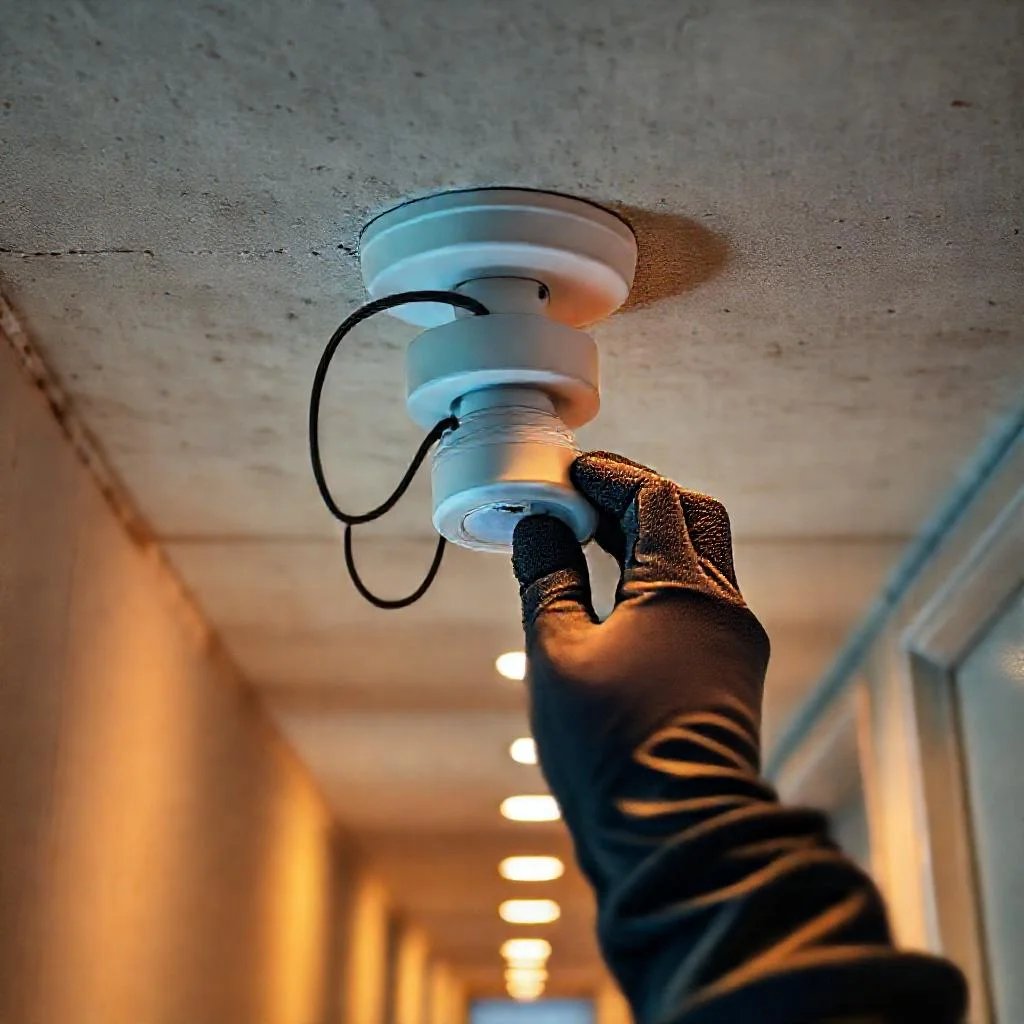

Практический монтаж: пошаговая инструкция

Перед началом работ подготавливается инструмент: индикатор напряжения, шуруповерт, клеммы Wago (или гильзы), кабель ВВГнг-LS 3×1.5, гофрированная труба (при открытой проводке).

Шаг 1. Определение места установки. Идеальная высота монтажа микроволнового датчика для подъезда — 2.0–2.5 метра от пола. Это обеспечивает угол охвата, перекрывающий всю площадку. Нельзя монтировать датчик направленным на окно или на дверь лифта — ложные срабатывания от солнечных бликов или движения кабины гарантированы. Также датчик не должен быть расположен вблизи работающей вентиляции (вентканалы создают вибрацию и движение воздуха, которое СВЧ видит как объект).

Шаг 2. Замена светильника или монтаж нового. Если ставится новый светильник с интегрированным датчиком — проводка выводится прямо из стены. Если датчик отдельный — он крепится на стену через сальник или гермоввод. В подъездах с высокой влажностью (подвалы, цокольные этажи) используется степень защиты корпуса IP65. Для чисто сухих лестничных клеток достаточно IP44.

Шаг 3. Коммутация проводов. Проверяется отсутствие напряжения. Концы зачищаются на 10 мм. Сборка производится по цветам: коричневый (L) — к клемме датчика L, синий (N) — к N, белый (черный) — к L’ (нагрузка). Использование скруток и изоленты в подъездных щитках запрещено правилами противопожарной безопасности. Только клеммное соединение.

Шаг 4. Тестирование и регулировка. После включения автомата выставляются временные настройки. Тестером измеряется наличие фазы на нагрузке при срабатывании. Если свет не гаснет после ухода человека из зоны — увеличен таймер TIME или слишком высокая чувствительность SENS. В таком случае SENS уменьшается на четверть оборота, тест повторяется.

Типичные ошибки и методы их устранения

На практике чаще всего встречается ситуация, когда свет начинает мигать или не отключается вовсе. Причина кроется не в браке оборудования, а в нарушении правил монтажа.

• Светодиодные лампы не гаснут до конца. Схема работы датчика предполагает протекание малого тока через нагрузку для питания электроники. Если лампа имеет высокое сопротивление (современные LED-лампы), этот ток может заряжать конденсаторы драйвера, вызывая слабое свечение или мерцание. Решение: установка параллельно лампе шунтирующего резистора 1–2 Вт сопротивлением 33–47 кОм или использование специального реле отсечки.
• Ложные срабатывания от соседей. Датчик видит движение за стеной или дверью. Исправляется только снижением SENS до минимального рабочего порога. Если проблема не решается — датчик переносится в другую точку (ближе к центру площадки, подальше от дверей).
• Выход из строя при скачках напряжения. Подъездная проводка — одна из самых старых. Импульсные помехи от сварки или запуска лифта убивают чувствительную электронику. Обязательна установка варистора на входе или включение датчика через блок питания с защитой от перенапряжений (например, на DIN-рейку в этажном щитке).

Интеграция в систему «Умный дом» и энергоаудит

Современные микроволновые датчики можно вписать в автоматику здания. Если датчик имеет релейный выход (сухой контакт), он подключается к контроллеру (например, на базе Arduino или промышленному ПЛК). При этом отпадает необходимость прокладывать силовые кабели к каждой лампе — достаточно витой пары для сигнала.

Энергоаудит подъезда с СВЧ-датчиками показывает, что срок окупаемости составляет от 6 до 12 месяцев. Замена обычной лампы накаливания 60 Вт на светодиодную 12 Вт с датчиком дает экономию 400–500 кВт/ч в год на один этаж. Это существенно снижает нагрузку на общедомовой счетчик и, соответственно, уменьшает строку «ОДН» в квитанциях жильцов.

Монтаж должен проводиться с обязательным составлением акта скрытых работ (если проводка закладывается в штробу). Все соединения в коробках маркируются. После завершения работ фиксируется схема расположения кабелей — это исключит повреждение проводки при будущем ремонте стен.

Правильно установленный и откалиброванный микроволновый датчик служит 5–7 лет без обслуживания, не требует чистки оптики (в отличие от ИК-сенсоров) и обеспечивает стабильную работу в любых погодных условиях.

Сводная таблица данных

В таблице ниже систематизированы ключевые технические параметры, настройки и требования к монтажу микроволновых датчиков движения для автоматического освещения подъезда, приведенные в статье. Данные структурированы для быстрого сравнения характеристик, выбора режимов работы и оценки эффективности установки.

Параметр / Характеристика	Значение / Диапазон	Примечание (из статьи)
Частота излучения (оптимальная)	5.8 ГГц	Стандарт ISM-диапазона. Частота 2.4 ГГц создает помехи с Wi-Fi, 10.525 ГГц сильнее затухает в бетоне.
Дальность обнаружения (для этажа)	6–8 метров	Радиус действия. Дальность 12 м и более приведет к ложным срабатываниям на соседнем этаже.
Угол обзора (настенные модели)	120–180 градусов	Для длинного коридора рекомендованы потолочные модели с углом 360 градусов.
Нагрузочная способность (для LED)	Не менее 200 Вт	Критично для светодиодных ламп. Дешевые датчики рассчитаны на 200–300 Вт активной нагрузки.
Мощность излучения СВЧ-датчика	0.5–1 мВт	В десятки раз меньше, чем у Wi-Fi-роутера (около 100 мВт).
Рабочий диапазон температур	от -20°C до +50°C	Обеспечивает стабильную работу в неотапливаемых подъездах зимой.
Рекомендуемое время задержки (TIME)	40–60 секунд	Оптимально для спуска с этажа на этаж. Минимальная настройка (5–10 сек) неудобна, максимальная (3–5 мин) — для длинных коридоров.
Чувствительность (SENS) для подъезда	50–70%	Среднее положение или чуть выше. Не выкручивать на максимум во избежание срабатывания за дверьми квартир.
Порог освещенности (LUX) для темного подъезда	Минимальное значение (луна)	Регулятор в крайнее положение для работы только в темное время суток.
Высота монтажа датчика	2.0–2.5 метра от пола	Обеспечивает угол охвата, перекрывающий всю площадку.
Степень защиты корпуса (для сухих лестниц)	IP44	Для влажных помещений (подвалы, цоколи) — IP65.
Автомат защиты для группы освещения	6А или 10А	Использование автоматов на 16А и более является грубым нарушением ПУЭ.
Сечение дополнительного кабеля (при отсутствии ноля)	ВВГнг-LS 3×1.5	Прокладывается от распределительной коробки до датчика, если в схеме нет нулевого провода.
Срок службы датчика без обслуживания	5–7 лет	Не требует чистки оптики, в отличие от ИК-сенсоров.
Экономия электроэнергии	60–80%	Снижение расходов за счет автоматизации.
Экономия на один этаж (замена 60 Вт на 12 Вт с датчиком)	400–500 кВт/ч в год	Данные энергоаудита из статьи.
Срок окупаемости	от 6 до 12 месяцев	Указан в разделе интеграции и энергоаудита.

Частые вопросы по теме (FAQ)

Почему для подъезда лучше выбрать микроволновый датчик, а не инфракрасный?

Микроволновый (СВЧ) датчик использует эффект Доплера и не реагирует на температуру тела, в отличие от инфракрасного. Это критично для неотапливаемых подъездов зимой, где ИК-датчик может «слепнуть» из-за одинаковой температуры человека и стен. Микроволновый сенсор стабильно работает при любых морозах (рабочий диапазон от -20°C до +50°C) и не боится запыленности, что делает его незаменимым для лестничных клеток.

Как правильно настроить датчик, чтобы он не срабатывал на движение в соседних квартирах?

Необходимо отрегулировать потенциометр SENS (чувствительность). В подъезде регулятор не должен быть выкручен на максимум; рекомендуется выставить на 50–70% (среднее положение). Для проверки пройдите по этажу и убедитесь, что датчик не реагирует на движение за дверьми квартир. Если проблема сохраняется, снизьте SENS до минимального рабочего порога или перенесите датчик ближе к центру площадки, подальше от дверей.

Какое время задержки выключения (TIME) оптимально для подъезда?

Оптимальная задержка для подъезда составляет 40–60 секунд. Этого времени достаточно, чтобы спуститься с этажа на этаж, но при этом не тратится лишняя электроэнергия. Минимальная настройка (5–10 секунд) неудобна — свет погаснет, пока человек еще идет по лестнице. Максимальное время (3–5 минут) ставится только в длинных коридорах.

Что делать, если светодиодная лампа не гаснет до конца или мерцает при подключении датчика?

Это происходит из-за того, что через нагрузку протекает малый ток для питания электроники датчика. Современные LED-лампы с высоким сопротивлением могут накапливать этот заряд, вызывая свечение. Решение — установить параллельно лампе шунтирующий резистор мощностью 1–2 Вт сопротивлением 33–47 кОм или использовать специальное реле отсечки.

Какие меры защиты необходимы при подключении датчика в старых подъездах?

Подъездная проводка часто старая, и импульсные помехи (от сварки, лифта) могут вывести датчик из строя. Обязательно устанавливайте варистор на входе или включайте датчик через блок питания с защитой от перенапряжений (например, на DIN-рейку в этажном щитке). Также для группы освещения необходимо использовать автомат защиты на 6А или 10А — использование автоматов на 16А является нарушением ПУЭ.
