Установка гидрострелки в системе отопления с несколькими насосами
Современная система отопления с двумя и более циркуляционными насосами требует решения сложной гидравлической задачи. Каждый контур — радиаторный, теплого пола или бойлер косвенного нагрева — создает собственное сопротивление и требует определенного расхода теплоносителя. Без специального устройства насосы начинают влиять друг на друга. Это приводит к перекосам, шуму, кавитации и преждевременному износу оборудования.
Гидравлический разделитель, или гидрострелка, решает эту проблему. Это простое, но критически важное устройство, которое разделяет первичный контур котла и вторичные контуры потребителей. Рассмотрим подробно, зачем нужна гидрострелка, как она работает, и как правильно выполнить её установку в системе с несколькими насосами.
Принцип работы гидрострелки

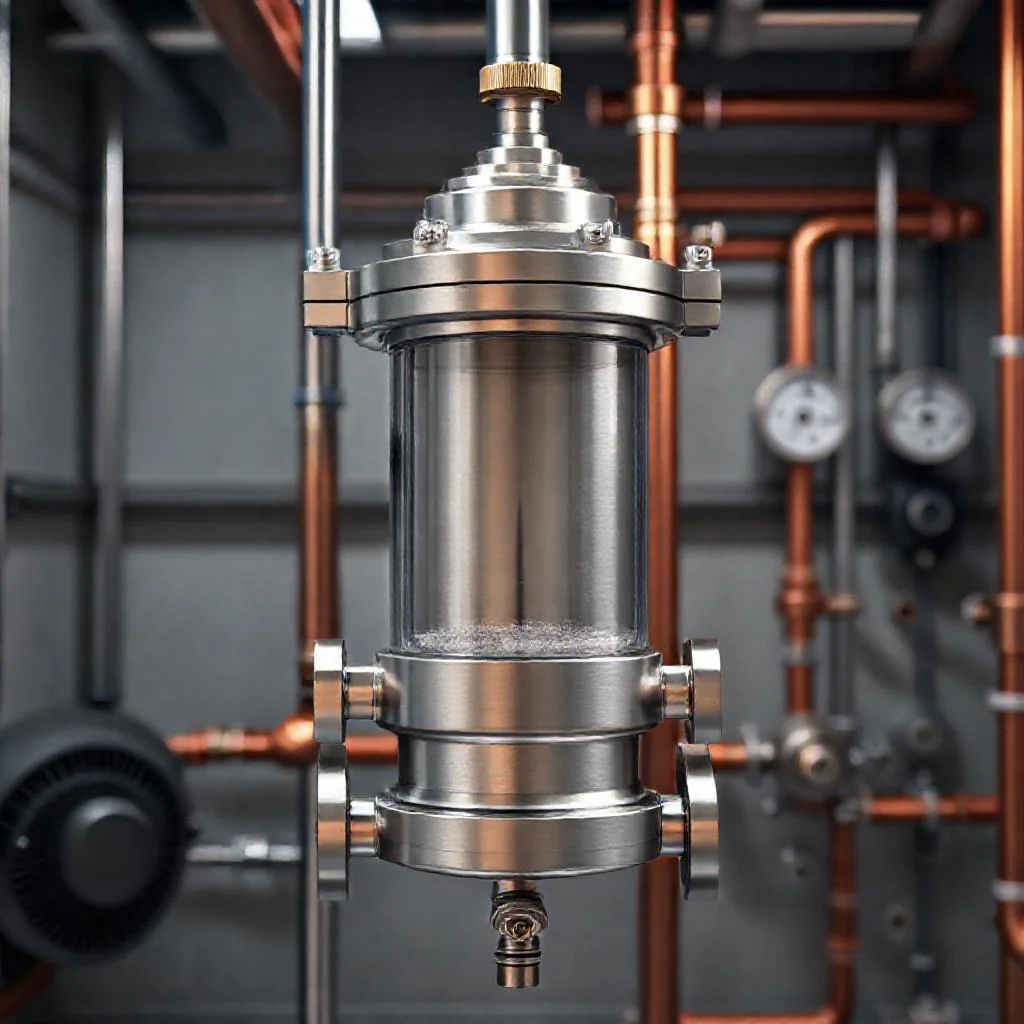

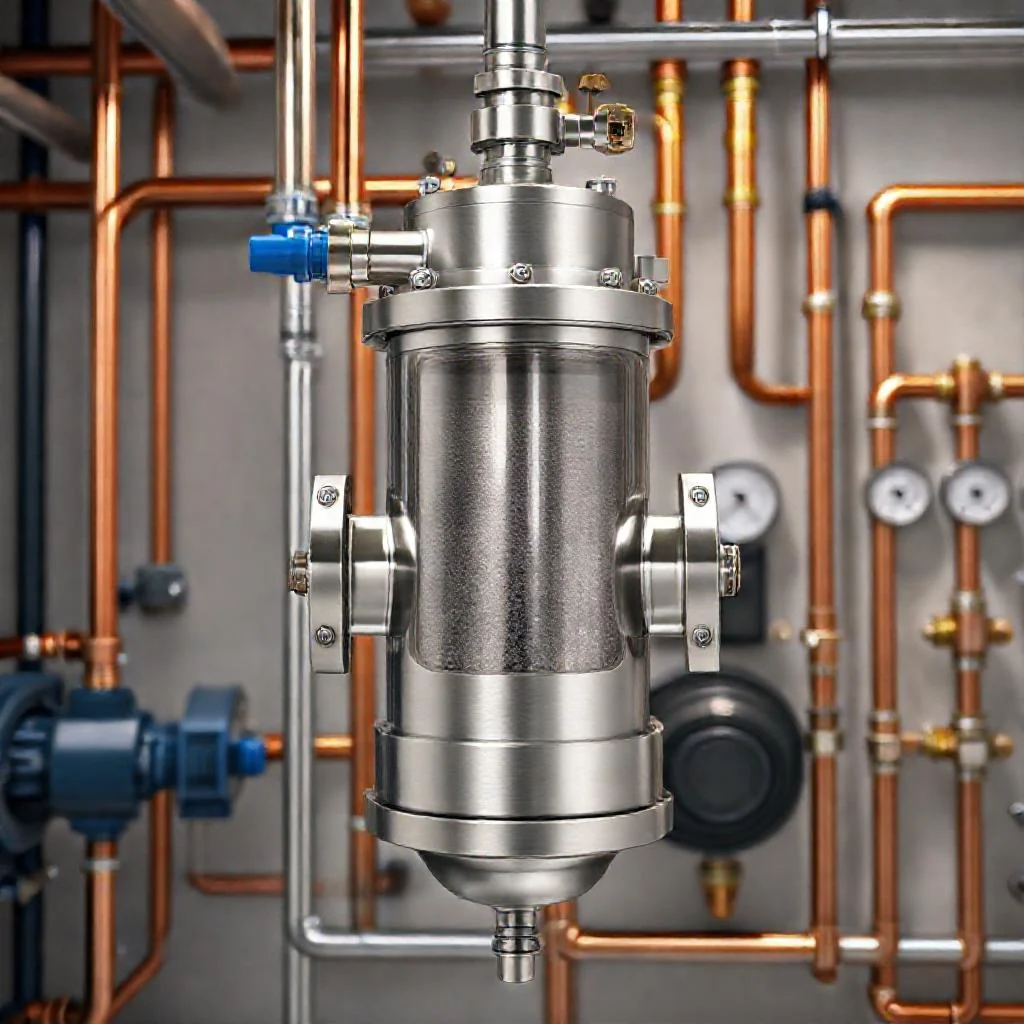

Гидрострелка представляет собой вертикальную полую трубу с четырьмя патрубками. Два патрубка подключаются к подаче и обратке котла (первичный контур). Два других — к подающей и обратной магистралям системы отопления (вторичный контур). Внутри гидрострелки поток теплоносителя замедляется, и давление выравнивается.
Основной физический закон, на котором базируется работа устройства — закон сохранения импульса и стремление жидкости к минимальному сопротивлению. Когда расход в первичном контуре равен расходу во вторичном, гидрострелка работает в режиме простого прохода. Как только один из насосов изменяет производительность, возникает дисбаланс. Часть теплоносителя из подачи начинает подмешиваться в обратку, или наоборот. Это позволяет каждому контуру забирать ровно столько тепла, сколько требуется в данный момент.
Важно понимать: гидрострелка не является волшебным усилителем мощности. Она лишь разделяет гидравлические контуры и позволяет каждому насосу работать в своей оптимальной точке.
Основные функции узла в многоконтурной системе
Установка гидрострелки преследует несколько целей, особенно важных при параллельной работе нескольких насосов.
- Гидравлическая развязка. Насосы разных контуров перестают влиять друг на друга. Отключение насоса теплого пола не вызывает ложного срабатывания автоматики котла и не снижает давление в радиаторной сети.
- Стабилизация работы котла. Котлы с низким гидравлическим сопротивлением теплообменника требуют стабильного расхода. Насосы потребителей могут резко менять этот расход. Гидрострелка фиксирует расход через котел, защищая теплообменник от перегрева и термоударов.
- Удаление воздуха и шлама. За счет резкого снижения скорости потока в объёме гидрострелки, крупные пузырьки воздуха всплывают вверх и удаляются через автоматический воздухоотводчик. Тяжелые частицы оседают вниз и затем сливаются через кран в грязевике.
- Поддержание перепада давления. В системах с высокой мощностью насосов гидрострелка сглаживает скачки давления, предотвращая гидроудары при запуске или остановке циркуляционных агрегатов.
Расчет геометрических параметров гидрострелки
Неправильный размер гидрострелки сводит на нет все её преимущества. Слишком узкая труба не даст нужного замедления потока, слишком широкая — приведет к излишнему остыванию воды в верхней зоне. Расчет ведется по максимальному расходу теплоносителя.
Для бытовых систем до 80 кВт применяется эмпирическое правило. Внутренний диаметр корпуса гидрострелки (D) должен быть в три раза больше диаметра патрубка (d). Например, если все патрубки имеют диаметр 32 мм, то внутренний диаметр корпуса должен быть около 96-100 мм.
Более точный расчет использует формулу: D = 3 * d, где d — диаметр подающего патрубка. Скорость потока внутри корпуса не должна превышать 0,1 м/с. Такая низкая скорость обеспечивает эффективное отделение воздуха. Высота гидрострелки обычно рассчитывается как 6-10 диаметров корпуса, чтобы обеспечить достаточное время пребывания воды.
Расположение патрубков подчиняется строгой логике. Патрубок подачи от котла всегда располагается на 20-30 мм выше патрубка подачи к контурам. Патрубок обратки от контуров располагается выше патрубка обратки к котлу. Аналогичная разница должна быть между центрами нижних и верхних патрубков. Это предотвращает прямое попадание холодной обратки в котел при малых расходах.
Правила размещения насосов относительно гидрострелки
Количество насосов и их расположение — ключевой момент монтажа. Существует два принципиальных варианта.
- Насос на первичном контуре (котловом). Устанавливается на обратной линии перед котлом. Это классическая схема. Такое расположение защищает котел от завоздушивания, так как обратка поступает снизу. Напор насоса должен преодолевать сопротивление теплообменника котла и гидрострелки, но не влиять на вторичные кольца.
- Насосы на вторичных контурах. Каждый потребитель (радиаторы, теплый пол, вентиляция) имеет собственный насос. Они устанавливаются на подающем или обратном трубопроводе каждого контура после коллектора. Важное условие: производительность всех вторичных насосов не должна превышать производительность первичного насоса более чем на 30%. Если это условие нарушается, обратка будет засасываться в подачу, снижая температуру теплоносителя.
Насосы на вторичных контурах рекомендуется оснащать обратными клапанами. Это предотвращает паразитную циркуляцию через отключенный контур. Клапан ставится строго после насоса по ходу движения жидкости.
Пошаговая инструкция по монтажу
Установка гидрострелки требует точного соблюдения вертикальности и последовательности обвязки.
- Выбор места. Гидрострелка монтируется строго вертикально. Она должна находиться как можно ближе к котлу, желательно в одном помещении. Расстояние от выходных патрубков котла до входных патрубков гидрострелки не должно превышать 2 метров, чтобы избежать теплопотерь и излишнего сопротивления.
- Подключение первичного контура. Подача от котла подключается к верхнему боковому патрубку гидрострелки. Обратка от котла — к нижнему боковому патрубку. На подающей линии обязательно устанавливается группа безопасности котла.
- Подключение вторичного контура. Подающая магистраль к потребителям подключается к патрубку, расположенному на 20-30 мм ниже верхнего котлового патрубка. Обратная магистраль от потребителей — к патрубку, который находится на 20-30 мм выше нижнего котлового патрубка. Такое смещение создает гравитационный напор и предотвращает застой.
- Монтаж арматуры. На верхней точке корпуса устанавливается автоматический воздухоотводчик или кран Маевского. В нижней части вкручивается шаровый кран для слива отстоя. Между гидрострелкой и краном желательно установить магнитный грязевик или фланец для его монтажа.
- Крепление. Масса гидрострелки с водой значительна. Рекомендуется крепить её к капитальной стене или полу при помощи специальных хомутов. Трубы не должны создавать изгибающих нагрузок на корпус. Для систем мощностью свыше 50 кВт корпус должен иметь опорные ножки.
Распространенные ошибки при установке
Даже правильно рассчитанная гидрострелка может работать некорректно из-за ошибок монтажа.
- Горизонтальная установка. Гидрострелка, положенная на бок, перестает выполнять функцию сепаратора воздуха. Пузырьки воздуха не могут подняться вертикально вверх и уходят в трубы системы. Это верный путь к завоздушиванию насосов.
- Заужение диаметров. Использование переходников с 32 мм на 50 мм непосредственно на входе и выходе гидрострелки создает турбулентность. Рекомендуется сохранять единый диаметр магистрали до и после разделителя.
- Слишком мощный первичный насос. Если насос котла создает напор более 6 метров водяного столба при большом расходе, внутри гидрострелки может возникнуть шум и вибрация. Для бытовых систем достаточно насоса с напором 3-4 метра на первичном контуре.
- Отсутствие байпаса на теплых полах. Если контур теплого пола подключен напрямую через гидрострелку без трехходового клапана привода, возможен перегрев поверхности. Гидрострелка не регулирует температуру, она только разделяет потоки. За снижение температуры для теплого пола отвечает узел подмеса.
Проверка работоспособности и балансировка
После монтажа систему необходимо запустить и отрегулировать. Сначала запускается первичный насос котла. Система должна выйти на рабочий режим в течение 10-15 минут. Затем поочередно запускаются насосы вторичных контуров.
Показателем правильной работы служит разница температур. На подающем патрубке котла температура должна быть максимальной. На обратном патрубке котла, при условии, что все вторичные насосы работают, она будет ниже на 10-20 градусов Цельсия. Если перепад слишком мал — это означает, что котел работает на себя, а отбор тепла потребителями недостаточен.
Если после запуска второго насоса температура на подаче котла резко падает, это сигнал о том, что производительность вторичного насоса превышает возможности первичного. Необходимо либо уменьшить скорость вторичного насоса, либо увеличить производительность насоса котла. Регулировка производится по паспортным графикам насосов и с помощью расходомеров, если они установлены на коллекторах.
Гидрострелка — это инструмент для создания стабильной, управляемой системы отопления. Она особенно необходима при наличии котла с чугунным теплообменником или конденсационного котла, который требует строго определенного расхода. Пренебрежение расчетами или попытка сэкономить на диаметре трубы неизбежно приведет к нестабильной работе всей системы и преждевременному ремонту дорогостоящего оборудования.
Сводная таблица данных
В таблице ниже представлены ключевые параметры, правила расчета и монтажа, а также условия балансировки для системы отопления с гидрострелкой и несколькими насосами, строго в соответствии с данными из статьи.
| Параметр / Критерий | Значение / Описание (из текста статьи) |
|---|---|
| Мощность системы (для эмпирического расчета) | До 80 кВт (бытовые системы) |
| Соотношение диаметров (эмпирическое правило) | Внутренний диаметр корпуса (D) = 3 × диаметр патрубка (d) |
| Максимальная скорость потока внутри корпуса | Не более 0,1 м/с |
| Высота гидрострелки | 6-10 диаметров корпуса |
| Смещение патрубков по высоте (подача/обратка) | 20-30 мм (патрубок подачи котла выше подачи к контурам; обратка от контуров выше обратки к котлу) |
| Напор насоса на первичном (котловом) контуре (рекомендуемый) | 3-4 метра водяного столба (для бытовых систем) |
| Максимальное превышение производительности вторичных насосов над первичным | Не более 30% |
| Расстояние от патрубков котла до гидрострелки (максимум) | Не более 2 метров |
| Ориентация гидрострелки при монтаже | Строго вертикально |
| Место установки обратного клапана на вторичном контуре | Строго после насоса по ходу движения жидкости |
| Критичный напор первичного насоса (при превышении — шум и вибрация) | Более 6 метров водяного столба |
| Нормальный перепад температур между подачей и обраткой котла (при работе всех насосов) | 10-20 градусов Цельсия |
| Оборудование на верхней точке корпуса | Автоматический воздухоотводчик или кран Маевского |
| Оборудование в нижней части корпуса | Шаровый кран для слива отстоя (желательно с магнитным грязевиком) |
| Наличие опорных ножек (для мощных систем) | Обязательно для систем мощностью свыше 50 кВт |
Частые вопросы по теме (FAQ)
Какой главный принцип установки насосов относительно гидрострелки?
Насос первичного контура (котла) устанавливается на обратной линии перед котлом. Его напор должен преодолевать сопротивление теплообменника котла и гидрострелки, но не влиять на вторичные кольца. Насосы вторичных контуров устанавливаются на подающем или обратном трубопроводе каждого контура после коллектора. Критически важно, чтобы производительность всех вторичных насосов не превышала производительность первичного насоса более чем на 30%. Если это условие нарушается, обратка будет засасываться в подачу, снижая температуру теплоносителя.
Как рассчитать правильный диаметр гидрострелки?
Для бытовых систем до 80 кВт применяется эмпирическое правило: внутренний диаметр корпуса гидрострелки (D) должен быть в три раза больше диаметра патрубка (d). Скорость потока внутри корпуса не должна превышать 0,1 м/с, чтобы обеспечить эффективное отделение воздуха. Высота гидрострелки обычно рассчитывается как 6-10 диаметров корпуса.
Почему гидрострелку нельзя устанавливать горизонтально?
Гидрострелка монтируется строго вертикально. При горизонтальной установке она перестает выполнять функцию сепаратора воздуха. Пузырьки воздуха не могут подняться вертикально вверх и уходят в трубы системы, что приводит к завоздушиванию насосов.
Что означает правильная работа гидрострелки по разнице температур?
Показателем правильной работы служит разница температур. На подающем патрубке котла температура должна быть максимальной. На обратном патрубке котла, при условии, что все вторичные насосы работают, она будет ниже на 10-20 градусов Цельсия. Если перепад слишком мал — это означает, что котел работает на себя, а отбор тепла потребителями недостаточен.
Почему на контур теплого пола нельзя подключать напрямую через гидрострелку?
Если контур теплого пола подключен напрямую через гидрострелку без трехходового клапана привода, возможен перегрев поверхности. Это объясняется тем, что гидрострелка не регулирует температуру, она только разделяет потоки. За снижение температуры для теплого пола отвечает узел подмеса.
