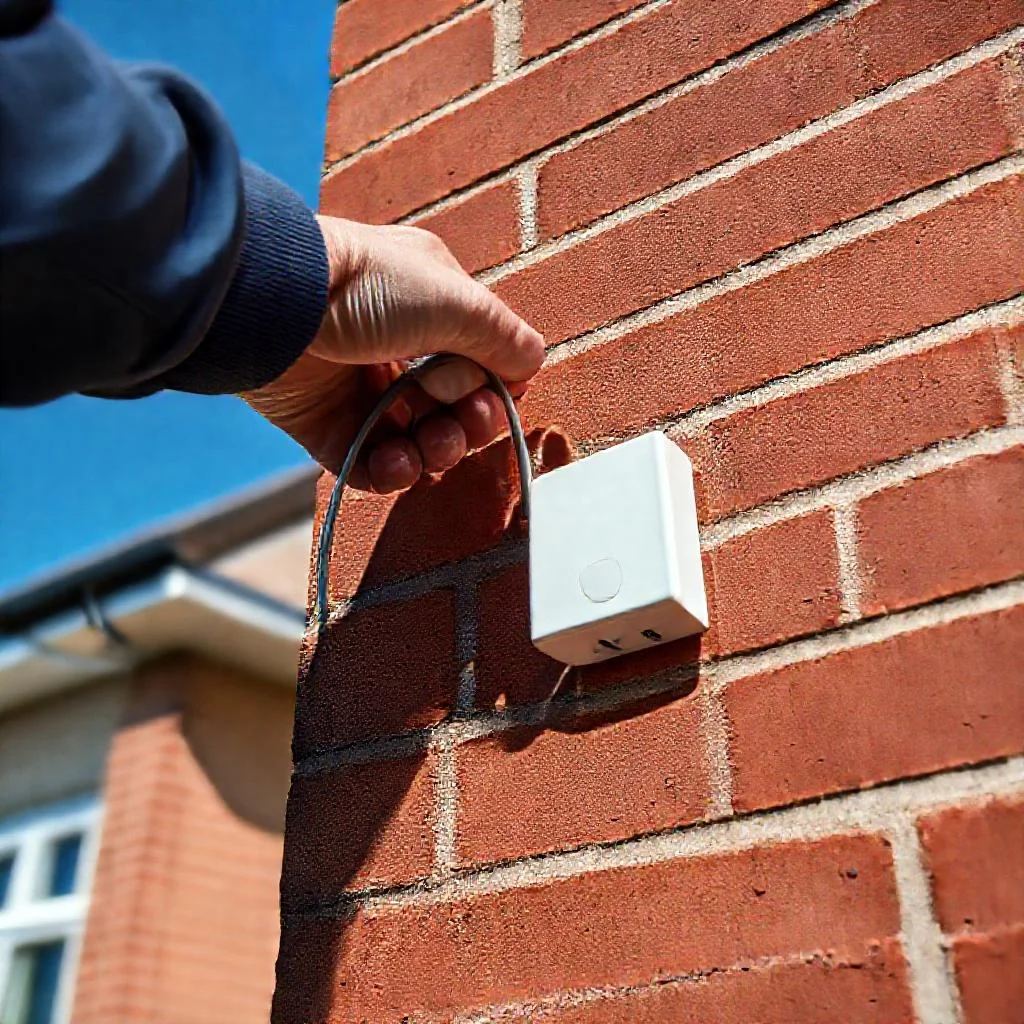

Установка датчика уличной температуры для погодозависимой автоматики котла
Погодозависимая автоматика — это система управления отоплением, которая регулирует температуру теплоносителя в контуре в зависимости от температуры наружного воздуха. Ключевым элементом этой системы является уличный датчик температуры. Без его корректных показаний автоматика котла не сможет строить правильную кривую нагрева, что приведет либо к перерасходу газа, либо к недостаточному обогреву помещений. Правильный монтаж датчика — это не просто размещение его на фасаде, а инженерная задача, требующая соблюдения определенных правил.
Назначение и принцип работы уличного датчика
Датчик уличной температуры измеряет текущую температуру воздуха за пределами здания. Эти данные передаются на контроллер котла. Контроллер, используя заданную пользователем или автоматически настроенную погодозависимую кривую, вычисляет оптимальную температуру подачи теплоносителя в радиаторы или теплый пол. Например, при наружной температуре +10°C котел может греть воду до 40°C, а при -20°C — уже до 70°C.
Основная функция датчика — обеспечить предиктивное регулирование. Система реагирует на изменение погоды раньше, чем изменится температура внутри помещения. Это позволяет избежать инерционности, свойственной обычным термостатам. Точность измерения уличного датчика напрямую влияет на стабильность работы всей системы отопления и экономию энергоресурсов, которая может достигать 15-20% в переходный период.
Выбор типа датчика
На рынке представлены два основных типа датчиков уличной температуры для котлов: проводные (терморезистивные) и беспроводные (радиоканальные). Выбор зависит от модели котла, расстояния до места установки и конструктивных особенностей здания.
- Проводные датчики (NTC/PTC). Самый распространенный тип. Использует терморезистор, сопротивление которого меняется в зависимости от температуры. Подключается к клеммной колодке котла двухжильным медным кабелем. Длина кабеля обычно не должна превышать 30-50 метров (зависит от сечения и модели котла). Требует прокладки кабеля внутри здания или в защитной гофре на улице.
- Беспроводные датчики. Передают сигнал на приемник, подключенный к котлу, по радиоканалу (чаще всего 433 МГц или 868 МГц). Удобны при невозможности прокладки кабеля. Недостатком является необходимость периодической замены элементов питания и возможные помехи при прохождении радиосигнала через толстые железобетонные перекрытия. Дальность связи в чистом поле заявлена до 100 метров, в реальных условиях — 20-30 метров.
Подавляющее большинство современных газовых и твердотопливных котлов с погодозависимой автоматикой используют проводные датчики сопротивления с номиналом 10 кОм (NTC 10k) или 12 кОм (NTC 12k) при 25°C. Необходимо убедиться, какой тип датчика поддерживает конкретная модель котла. Использование датчика неверного номинала приведет к некорректной работе автоматики или ее отказу.
Основные правила размещения датчика
Место установки датчика является критически важным. Ошибка в выборе места может свести на нет все преимущества погодозависимой автоматики.
- Северная сторона фасада. Датчик должен быть установлен на стене, которая меньше всего подвержена воздействию солнечного излучения. Оптимальным вариантом является северная или северо-восточная сторона здания. Солнечный нагрев корпуса датчика может вызывать завышение показаний на 3-5°C, что заставит котел снижать температуру теплоносителя в солнечный морозный день.
- Защита от прямых источников тепла. Запрещено устанавливать датчик вблизи вытяжных вентиляционных решеток, дымоходов, окон кухонь или кондиционеров. Выходящий теплый воздух создаст локальный микроклимат, не соответствующий реальной погоде. Расстояние до любого источника тепла должно быть не менее 2-3 метров.
- Высота установки. Датчик размещается на высоте не менее 2,5–3 метров от уровня земли. Это позволяет избежать влияния приземных температурных инверсий и снежных заносов зимой. Слишком низкая установка приведет к тому, что датчик будет фиксировать температуру, искаженную тепловым излучением от земли или нагретыми газонами.
- Исключение затенения. Датчик не должен располагаться под балконами, козырьками или широкими карнизами. Эти элементы могут задерживать тепловой поток от стен здания или, наоборот, создавать зону застоя холодного воздуха. Датчик должен «видеть» открытое небо, но при этом быть защищенным от прямых солнечных лучей.
- Ветровая нагрузка. Место установки должно хорошо продуваться ветром. Не допускается установка в нишах, за выступами стен или в углах здания, где скорость ветра минимальна. В безветренных зонах показания датчика могут быть завышены из-за отраженного теплового излучения стен.
Правила монтажа проводного датчика
Монтаж проводного датчика включает в себя прокладку кабеля и его подключение к плате котла. Несоблюдение правил монтажа может привести к помехам и ложным показаниям.
- Выбор кабеля. Для подключения используется экранированный медный кабель сечением не менее 0,5–0,75 мм². Оптимальный вариант — витая пара (UTP или FTP) с использованием одной пары. Экран кабеля должен быть заземлен только с одной стороны (со стороны котла) для предотвращения образования петли заземления.
- Прокладка кабеля. Кабель датчика нельзя прокладывать в одной гофре или кабель-канале с силовыми проводами (220 В или 380 В). Электромагнитные помехи от силовых линий могут исказить сигнал датчика. Минимальное расстояние между кабелем датчика и силовыми линиями — 30 см. Если пересечение неизбежно, оно должно выполняться под прямым углом.
- Соединение на улице. Если датчик поставляется без кабеля, все соединения на улице должны выполняться в герметичной распределительной коробке с IP-степенью защиты не менее IP65. Скрутки недопустимы. Используются пайка, обжим или клеммники Wago с заполнением контактной смазкой. Соединение должно быть защищено от попадания влаги.
- Подключение к котлу. Подключение производится при отключенном электропитании котла. Провода подключаются к соответствующим клеммам в соответствии с инструкцией завода-изготовителя. Полярность подключения обычно не имеет значения для терморезистивных датчиков, но для некоторых моделей она критична. Рекомендуется перепроверить полярность через мануал.
Установка беспроводного датчика
Беспроводные датчики требуют меньших трудозатрат на прокладку кабеля, но здесь имеются свои особенности.
- Проверка радиосигнала. Перед фиксацией кронштейна необходимо провести тест на прохождение сигнала между датчиком и приемником котла. Если уровень сигнала низкий, приемник можно вынести за пределы корпуса котла, разместив его на расстоянии до 1-2 метров по USB-удлинителю (если конструкция это позволяет).
- Элементы питания. Используются качественные литиевые батарейки, которые стабильно работают при отрицательных температурах. Алкалиновые (щелочные) батарейки при -10°C теряют до 50% емкости и могут выйти из строя. Замену батареек производят перед началом отопительного сезона.
- Крепление корпуса. Беспроводные датчики обычно имеют герметичный корпус, но их не следует устанавливать в местах, где на них будет постоянно попадать вода от ската крыши или капельница. Рекомендуется размещать датчик под небольшим козырьком, обеспечивающим свободную циркуляцию воздуха.
Типичные ошибки при установке и эксплуатации
Даже при правильном подключении датчик может работать некорректно из-за внешних факторов.
- Установка на южной стороне. Самая распространенная ошибка. Приводит к перегреву помещений в солнечные дни, когда на улице холодно, и к недогреву в пасмурную погоду.
- Неправильный номинал датчика. Установка датчика с сопротивлением 10 кОм вместо 12 кОм (или наоборот) приводит к сбою автоматики. Котел может работать в аварийном режиме или неправильно рассчитывать кривую нагрева.
- Расположение вблизи дымохода. Нагрев от дымохода создает постоянную погрешность. Даже при утепленном дымоходе его стенки излучают тепло, которое улавливается датчиком.
- Отсутствие герметизации соединений. Попадание воды внутрь клеммной колодки датчика приводит к изменению сопротивления и ложным показаниям. Вода, замерзая зимой, разрывает контакт.
- Игнорирование длины кабеля. Для датчиков NTC с тонким проводом (менее 0,5 мм²) при длине линии более 30 метров возникает падение напряжения и искажение сигнала из-за сопротивления медного кабеля. Необходимо использовать кабель большего сечения или устанавливать датчик с активным выходом (4-20 мА).
Проверка работоспособности после монтажа
После завершения монтажа необходимо провести функциональную проверку системы.
Первым шагом является визуальный осмотр на предмет правильного расположения датчика и герметичности соединений. Вторым шагом — замер сопротивления датчика с помощью мультиметра. Сопротивление исправного датчика при комнатной температуре (около +25°C) должно соответствовать паспортному значению (например, 10 кОм или 12 кОм). При понижении температуры на улице сопротивление будет расти, при повышении — падать. Это позволяет проверить физику работы датчика.
Финальным этапом является проверка логики автоматики. На дисплее котла или в панели управления должна отображаться текущая уличная температура. Если показания совпадают с реальными данными с точностью до 1-2°C, датчик установлен корректно. Дальнейшая настройка погодозависимой кривой производится в соответствии с теплотехническим расчетом здания и индивидуальными предпочтениями пользователя.
Заключение
Установка датчика уличной температуры — это технологический процесс, требующий внимания к деталям. Корректный выбор места, типа кабеля и метода подключения обеспечивают стабильную работу погодозависимой автоматики на протяжении всего срока службы системы отопления. Игнорирование базовых правил приводит к неэффективной работе котла, повышенному расходу топлива и дискомфорту в помещении. Доверие этому этапу квалифицированному специалисту или скрупулезное следование инструкции производителя гарантируют ожидаемый экономический и эксплуатационный эффект. Погодозависимая автоматика при правильном монтаже датчика окупается в течение первого же отопительного сезона за счет снижения энергопотребления.
Сводная таблица данных
В таблице ниже представлены ключевые параметры и правила монтажа для двух основных типов датчиков уличной температуры (проводного NTC/PTC и беспроводного радиоканального), а также типичные ошибки при установке. Данные строго соответствуют приведенной статье.
| Параметр / Характеристика | Проводной датчик (NTC/PTC) | Беспроводной датчик (радиоканал) |
|---|---|---|
| Тип сигнала / Связь | Проводной (двухжильный медный кабель) | Радиоканал (433 МГц или 868 МГц) |
| Максимальная длина кабеля / Дальность связи | 30-50 метров (зависит от сечения и модели котла) | До 100 метров в чистом поле, 20-30 метров в реальных условиях |
| Распространенные номиналы (при 25°C) | 10 кОм (NTC 10k) или 12 кОм (NTC 12k) | Не указано (зависит от модели приемника и котла) |
| Требования к питанию | Не требуется (пассивный терморезистор) | Необходима периодическая замена элементов питания |
| Рекомендуемый тип кабеля / батареек | Экранированный медный кабель сечением 0,5-0,75 мм² (оптимально — витая пара UTP/FTP) | Качественные литиевые батарейки (алкалиновые при -10°C теряют до 50% емкости) |
| Рекомендуемая сторона фасада | Северная или северо-восточная (чтобы избежать солнечного нагрева) | |
| Рекомендуемая высота установки | Не менее 2,5-3 метров от уровня земли | |
| Минимальное расстояние до источников тепла | Не менее 2-3 метров | |
| Влияние солнечного нагрева | Завышение показаний на 3-5°C при установке на солнечной стороне | |
| Защита корпуса / Степень защиты (IP) | Для уличных соединений — не менее IP65 | Герметичный корпус (не устанавливать под постоянный поток воды) |
| Типичные ошибки при установке | Последствия |
|---|---|
| Установка на южной стороне фасада | Перегрев помещений в солнечные морозные дни, недогрев в пасмурную погоду |
| Использование датчика неверного номинала (10 кОм вместо 12 кОм и наоборот) | Сбой автоматики, работа в аварийном режиме, неправильный расчет кривой нагрева |
| Расположение датчика вблизи дымохода | Постоянная погрешность показаний из-за теплового излучения стенок дымохода |
| Отсутствие герметизации соединений (для проводных датчиков) | Изменение сопротивления и ложные показания из-за воды; разрыв контакта при замерзании воды зимой |
| Игнорирование длины кабеля (для проводных датчиков с тонким проводом <0,5 мм²) | На линии более 30 метров — падение напряжения и искажение сигнала из-за сопротивления кабеля |
Частые вопросы по теме (FAQ)
Почему датчик нужно устанавливать строго на северной стороне фасада?
Солнечный нагрев корпуса датчика может вызывать завышение его показаний на 3–5°C. Если установить датчик на южной стороне, в солнечный морозный день автоматика котла будет получать ложные данные о высокой температуре на улице. Это заставит котел снижать температуру теплоносителя, что приведет к недостаточному обогреву помещений. Северная или северо-восточная сторона здания меньше всего подвержена воздействию солнечного излучения и обеспечивает наиболее объективные показания.
Какую длину кабеля можно использовать для проводного датчика, и что будет, если ее превысить?
Длина кабеля для проводного датчика обычно не должна превышать 30–50 метров (зависит от сечения кабеля и модели котла). Для подключения используется экранированный медный кабель сечением не менее 0,5–0,75 мм². Если использовать тонкий провод (менее 0,5 мм²) при длине линии более 30 метров, возникает падение напряжения и искажение сигнала из-за сопротивления медного кабеля. В этом случае необходимо использовать кабель большего сечения или устанавливать датчик с активным выходом (4-20 мА).
Что будет, если установить датчик с номиналом 10 кОм вместо 12 кОм?
Подавляющее большинство современных котлов используют датчики сопротивления с номиналом 10 кОм (NTC 10k) или 12 кОм (NTC 12k) при 25°C. Установка датчика неверного номинала (например, 10 кОм вместо 12 кОм) приводит к сбою автоматики. Котел может работать в аварийном режиме или неправильно рассчитывать погодозависимую кривую нагрева. Перед покупкой необходимо обязательно убедиться по инструкции, какой тип датчика поддерживает конкретная модель котла.
Почему на беспроводном датчике нельзя использовать обычные щелочные батарейки?
Для беспроводных датчиков необходимо использовать качественные литиевые батарейки. Алкалиновые (щелочные) батарейки при температуре -10°C теряют до 50% емкости и могут полностью выйти из строя. Литиевые элементы питания, в отличие от щелочных, стабильно работают при отрицательных температурах, обеспечивая бесперебойную передачу сигнала на приемник котла в зимний период.
Как проверить правильность установки датчика с помощью мультиметра?
После монтажа необходимо замерить сопротивление датчика мультиметром. Сопротивление исправного датчика при комнатной температуре (около +25°C) должно соответствовать паспортному значению (например, 10 кОм или 12 кОм). Затем следует проверить физику работы: при понижении температуры на улице сопротивление будет расти, при повышении — падать. Финальным шагом является проверка дисплея котла: отображаемая уличная температура должна совпадать с реальными данными с точностью до 1–2°C.
