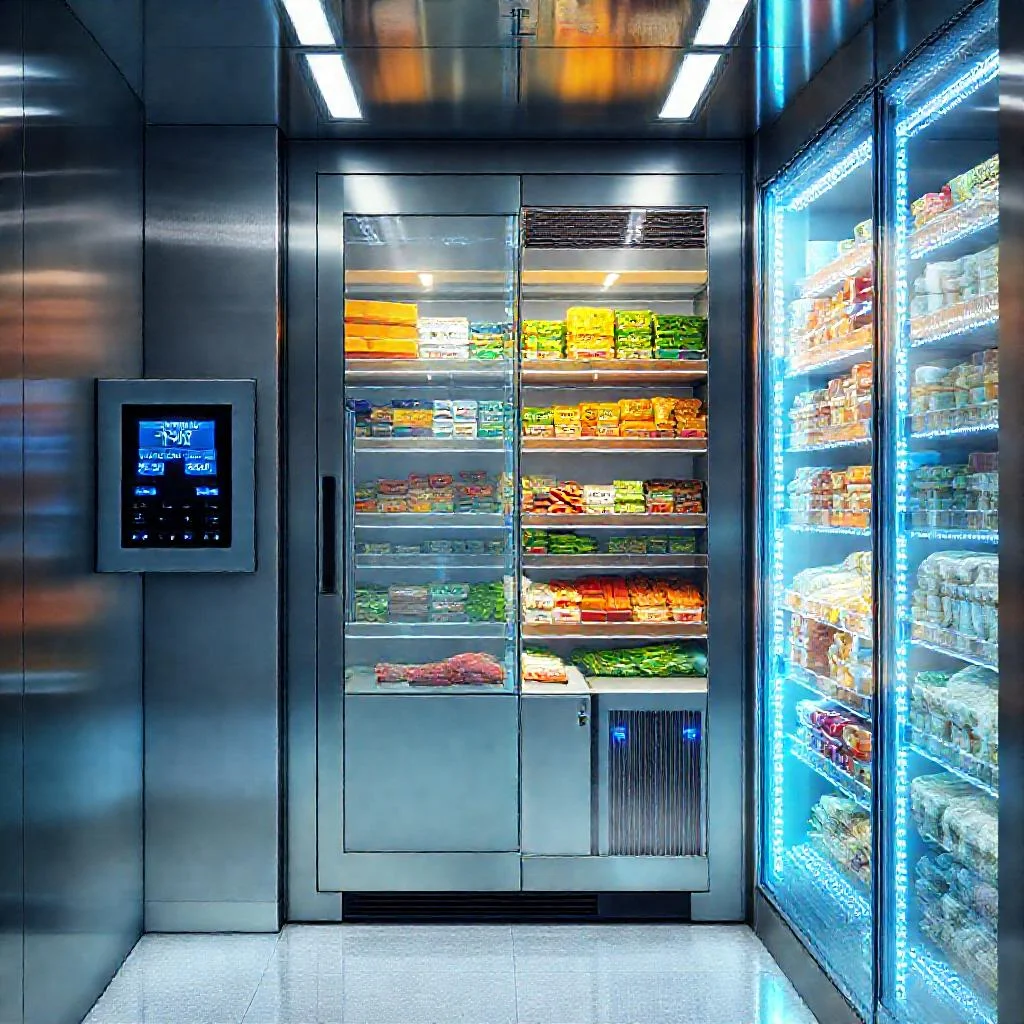

Умные холодильные камеры с переменной производительностью компрессора (VFD): Инженерный стандарт энергоэффективности и точности
Современные холодильные системы перестали быть просто устройствами для отвода тепла. Эволюция в области силовой электроники и микропроцессорного управления привела к появлению «умных» камер, оснащенных компрессорами с приводом от частотно-регулируемых преобразователей (VFD). В отличие от традиционных систем с фиксированной скоростью, которые работают по примитивному циклу «включено-выключено», VFD-технология позволяет плавно изменять обороты электродвигателя компрессора. Это открывает доступ к принципиально новому уровню контроля за температурным режимом, влажностью и энергопотреблением. Данный материал детально разбирает принципы работы, компоненты, преимущества и критерии выбора таких систем.
Принципиальное отличие VFD-компрессора от On/Off-системы
Классический поршневой или спиральный компрессор работает на одной номинальной скорости. Для поддержания заданной температуры датчик передает сигнал контроллеру, который включает компрессор на полную мощность. После достижения заданной температуры (обычно с гистерезисом в 1–2 градуса Цельсия) компрессор отключается. Этот цикл повторяется многократно в течение часа. Недостаток такого подхода — пиковые нагрузки на электросеть в момент пуска (пусковые токи в 5–7 раз превышают номинальные) и инерционность системы. Продукты в камере подвергаются постоянным термическим колебаниям, что негативно сказывается на их сохранности, особенно для скоропортящихся товаров.
Камера с VFD-компрессором работает иначе. Частотный преобразователь изменяет частоту питающего тока (от 10 до 120 Гц в зависимости от модели), что приводит к изменению скорости вращения вала и, соответственно, производительности компрессора. При малом теплопритоке (например, когда дверь закрыта и температура стабильна) двигатель вращается на пониженных оборотах — 1000–1500 об/мин вместо 3000. Компрессор не останавливается, а переходит в режим «дожимки», потребляя минимальное количество электроэнергии. При необходимости интенсивного охлаждения (загрузка теплых продуктов или открытие двери) VFD мгновенно увеличивает частоту до максимума, поднимая обороты до 6000–7000 об/мин.
Ключевые компоненты системы и их физика работы
Понимание внутреннего устройства VFD-камеры помогает грамотно подходить к эксплуатации и обслуживанию. Система состоит из четырех основных звеньев, каждое из которых подвержено физическим законам, а не субъективным предположениям.
Частотный преобразователь (инвертор). Это основной блок управления. Он преобразует входное переменное напряжение (220В или 380В) в постоянное, а затем синтезирует новую частоту с помощью широтно-импульсной модуляции (ШИМ, PWM). Качество выходного сигнала определяет плавность вращения ротора. Современные инверторы используют IGBT-транзисторы (биполярные транзисторы с изолированным затвором), которые обеспечивают КПД преобразования до 98%. Никакой «магии» — строгий режим переключения силовых ключей.
Компрессор. В системах с VFD обычно используются инверторные спиральные (Scroll) или поршневые компрессоры. Они конструктивно отличаются от стандартных: усиленные подшипники, модифицированная масляная система, способная работать на низких оборотах, и специальная обмотка статора, устойчивая к высокочастотным переключениям. Важнейший параметр — допустимый диапазон частот. Дешевые компрессоры «с перемоткой» выходят из строя при работе ниже 30 Гц из-за масляного голодания. Качественные инверторные модели сохраняют стабильную смазку от 15 Гц до 120 Гц.
Терморегулирующий вентиль (ТРВ) или электронный расширительный клапан (ЭРВ). В системе с переменным расходом хладагента капиллярные трубки неэффективны. VFD-камера требует точного дозирования. ЭРВ, управляемый шаговым двигателем, адаптирует проходное сечение под текущую производительность компрессора. Это критически важно: при снижении оборотов падает расход хладагента, и клапан должен сузить канал, чтобы сохранить перегрев на всасывании (обычно 5-7 К). Без этого жидкий хладагент может попасть в компрессор, вызвав гидроудар.
Конденсатор и испаритель. VFD-системы требуют теплообменников с большим запасом по площади. Поскольку воздушный поток от вентиляторов часто также регулируется синхронно с компрессором, поверхность испарителя должна быть достаточной для эффективного кипения хладагента при низкой скорости вентилятора. Стандартные размеры ребер — 3–4 мм для низкотемпературных камер и 5 мм для среднетемпературных.
Алгоритмы управления и поддержание температуры
Интеллект камеры заключается не в аппаратной начинке, а в алгоритмах управления. Чаще всего применяется ПИД-регулирование (пропорционально-интегрально-дифференциальное). Контроллер непрерывно сравнивает текущую температуру с заданной (уставкой) и вычисляет ошибку. На основе этой ошибки формируется управляющий сигнал для VFD.
- Пропорциональная составляющая реагирует на величину отклонения. Если температура комнаты +25°C, а уставка -18°C, компрессор получит сигнал на высокие обороты.
- Интегральная составляющая накапливает ошибку во времени. Если система долго не может достичь цели (например, из-за открытой двери), мощность увеличивается плавно, без рывков.
- Дифференциальная составляющая прогнозирует инерцию. Если температура быстро падает — контроллер снижает обороты заранее, чтобы избежать перерегулирования и просадки ниже уставки.
Результат: температура в камере поддерживается с точностью ±0.5°C (против ±2–3°C для On/Off). Для премиальных камер, используемых для мяса длительного вызревания или мороженого, точность может достигать ±0.1°C при равномерном потоке воздуха. Влажность также стабилизируется: испаритель не пересыхает из-за постоянной работы, и вода меньше вымораживается из продукта. Показатель усушки (потери веса продукта за счет испарения воды) снижается на 30–50%.
Энергетическая эффективность и экономическая реальность
Экономия электроэнергии — основной аргумент в пользу VFD, но цифры нужно понимать буквально. Электрическая мощность, потребляемая компрессором, пропорциональна кубу частоты вращения (закон вентилятора и центробежного насоса). Снижение частоты на 20% (с 60 до 48 Гц) уменьшает электропотребление примерно на 50%. Однако холодильная производительность падает линейно. Компромисс находится на уровне 35–40 Гц в режиме поддержания. Реальное энергопотребление VFD-камеры составляет от 40% до 60% от номинальной мощности компрессора в циклическом режиме.
Производители заявляют экономию до 45–55% в годовом измерении по сравнению с устаревшими моделями 2010-х годов. Для средней камеры объемом 10 кубических метров (среднетемпературная) разница в рублях составляет 40 000–70 000 рублей в год при тарифе 6 руб./кВт·ч. Однако следует учитывать, что установка VFD требует более дорогого электронного ТРВ и качественного фильтра-осушителя. Срок окупаемости профессиональной VFD-камеры составляет 1.5–2.5 года при работе 365 дней.
Практические аспекты выбора и монтажа
При выборе готовой камеры с VFD или при модернизации существующей необходимо обращать внимание на три критических параметра. Рабочий диапазон частот должен соответствовать температурному классу. Для низкотемпературных камер (до -25°C) нижний предел не должен опускаться ниже 25 Гц, иначе масло не будет возвращаться в картер. Для среднетемпературных (0..+8°C) допускается более глубокое снижение — до 15 Гц.
Система охлаждения инверторного блока. Мощные драйверы нагреваются. Дешевые «умные» камеры часто грешат пассивным охлаждением инвертора. Качественные модели оснащаются термостатическим вентилятором, который включается при нагреве радиатора VFD выше 45°C. Нельзя монтировать блок в замкнутые ниши без вентиляции.
Совместимость с хладагентами. Большинство современных VFD-систем рассчитаны на озонобезопасные фреоны R-404a, R-448a, R-449a или R-290 (пропан). При переходе на более низкие GWP (потенциал глобального потепления) хладагенты, такие как R-454 или R-1234yf, необходимо убедиться, что полиэфирное масло (POE) в системе совместимо с давлением на высоких оборотах. Смешение масел категорически запрещено.
Типовые ошибки при эксплуатации и их предотвращение
Даже самая «умная» камера выходит из строя при нарушении правил эксплуатации. Первая типичная ошибка — установка камеры в некондиционируемом помещении при высокой температуре окружающего воздуха (+35°C и выше). VFD пытается выжать максимум оборотов, конденсатор перегревается, давление нагнетания зашкаливает. Срабатывает аварийная остановка по высокому давлению. Нормальная работа гарантируется при температуре окружающей среды не выше +32°C.
Вторая ошибка — отсутствие защиты по минимальному времени цикла. Хотя VFD позволяет замедляться, полное выключение компрессора не должно происходить чаще, чем раз в 10 минут. Если контроллер настроен слишком агрессивно, компрессор начинает часто стартовать с низких оборотов, что изнашивает контакты инвертора. Оптимальный алгоритм — автоматический перевод в спящий режим при отрицательной нагрузке с минимальным интервалом между запусками 15 минут.
Третья проблема — засаливание испарителя. Из-за точного поддержания температуры, испаритель работает при температуре, близкой к 0°С, что снижает количество оттаиваний. Важно следить за исправностью датчиков оттайки. Если влажность в камере высокая, ледяная корка нарастает быстрее, чем в обычной камере, из-за меньшего теплового удара при отключениях. Периодичность принудительной оттайки должна быть настроена по реальным условиям, а не по заводским настройкам.
Заключение: стандарт индустрии или излишняя роскошь?
Инверторные камеры с VFD — это закономерный этап развития холодильного машиностроения. Для объектов с высокими требованиями к сохранности продукции (рестораны с открытой кухней, лаборатории, магазины премиум-класса, фармацевтические склады) — это уже стандарт. Ключевые преимущества — абсолютно точный климат и двукратное снижение счетов за электричество — делают систему выгодной при долгосрочной эксплуатации.
Однако для простого склада с бестарным хранением, где допустимы колебания температуры до 2°C, классическая On/Off-система все еще остается оправданным выбором из-за низкой начальной стоимости. Решение о покупке следует принимать после расчета срока окупаемости, исходя из тарифов на электроэнергию, загруженности камеры (частота открывания дверей) и требований к микроклимату. В любом случае, VFD — это не маркетинговая уловка, а инженерная необходимость для тех, кому важны безупречные условия хранения и ресурс оборудования.
Сводная таблица данных
Ниже представлена сводная таблица, детализирующая технические и эксплуатационные характеристики умных холодильных камер с VFD-компрессорами. Данные строго соответствуют параметрам, приведенным в аналитической статье.
| Параметр / Характеристика | VFD (Инверторная) система | Традиционная On/Off система |
|---|---|---|
| Принцип работы компрессора | Плавное изменение оборотов (от 1000 до 7000 об/мин) | Цикл «включено-выключено» на номинальной скорости (3000 об/мин) |
| Диапазон рабочих частот | От 10 до 120 Гц (в зависимости от модели) | Фиксированная частота (50/60 Гц) |
| Точность поддержания температуры | ±0.5°C (в премиум-режиме до ±0.1°C) | ±2–3°C (гистерезис 1-2°C) |
| Пусковые токи | Минимальные (плавный пуск) | В 5–7 раз превышают номинальные |
| Энергопотребление в режиме поддержания | 40–60% от номинальной мощности | 100% (работа на полной мощности циклами) |
| Годовая экономия электроэнергии | До 45–55% по сравнению с моделями 2010-х гг. | База для сравнения |
| Снижение усушки (потери веса продукта) | На 30–50% | Высокая (из-за термических колебаний) |
| Система управления | ПИД-регулирование (Пропорционально-интегрально-дифференциальное) | Примитивный цикл (датчик + контроллер) |
| Тип расширительного клапана | Электронный расширительный клапан (ЭРВ) с шаговым двигателем | Терморегулирующий вентиль (ТРВ) или капиллярные трубки |
| КПД частотного преобразователя | До 98% (на IGBT-транзисторах) | Не применимо |
| Диапазон рабочих частот для низкотемпературных камер (до -25°C) | Нижний предел не ниже 25 Гц | Не регулируется |
| Диапазон рабочих частот для среднетемпературных камер (0..+8°C) | Нижний предел до 15 Гц | Не регулируется |
| Температура окружающей среды для гарантированной работы | Не выше +32°C | Стандартные условия |
| Рекомендуемый минимальный интервал между запусками | 15 минут (оптимальный алгоритм) | Многократно в час |
| Срок окупаемости (при работе 365 дней) | 1.5–2.5 года | Не применимо (низкая начальная стоимость) |
| Годовая экономия для камеры 10 м³ (среднетемпературная) | 40 000–70 000 рублей (при тарифе 6 руб./кВт·ч) | Нулевая (базовое потребление) |
Частые вопросы по теме (FAQ)
Какой принцип работы VFD-компрессора в холодильных камерах?
Частотный преобразователь изменяет частоту питающего тока (от 10 до 120 Гц в зависимости от модели), что приводит к изменению скорости вращения вала и производительности компрессора. В режиме поддержания температуры двигатель вращается на пониженных оборотах (1000–1500 об/мин), потребляя минимум энергии. При необходимости интенсивного охлаждения (загрузка продуктов, открытие двери) VFD мгновенно увеличивает частоту, поднимая обороты до 6000–7000 об/мин. Компрессор не выключается, а плавно меняет мощность.
Какую точность температуры обеспечивают умные камеры с VFD?
Благодаря ПИД-регулированию (пропорционально-интегрально-дифференциальному) температура в камере поддерживается с точностью ±0.5°C, в отличие от ±2–3°C для традиционных On/Off-систем. Для премиальных камер, используемых для мяса длительного вызревания или мороженого, точность может достигать ±0.1°C при равномерном потоке воздуха.
Какова экономия электроэнергии при использовании VFD-камеры?
Реальное энергопотребление VFD-камеры составляет от 40% до 60% от номинальной мощности компрессора в циклическом режиме. Производители заявляют экономию до 45–55% в годовом измерении по сравнению с устаревшими моделями 2010-х годов. Для средней камеры объемом 10 кубических метров (среднетемпературная) разница составляет 40 000–70 000 рублей в год при тарифе 6 руб./кВт·ч.
Какие компоненты критически важны для надежной работы VFD-системы?
Система состоит из четырех ключевых компонентов: 1) Частотный преобразователь (инвертор) с IGBT-транзисторами (КПД до 98%). 2) Инверторный спиральный или поршневой компрессор с усиленными подшипниками и модифицированной масляной системой, способный работать в диапазоне 15–120 Гц. 3) Электронный расширительный клапан (ЭРВ), адаптирующий проходное сечение под производительность компрессора. 4) Теплообменники с запасом по площади (ребра 3–5 мм в зависимости от температуры).
Какие ошибки при эксплуатации VFD-камеры чаще всего приводят к поломкам?
Типовые ошибки: 1) Установка камеры в помещении с температурой окружающего воздуха выше +35°C — VFD перегревается, срабатывает аварийная остановка по высокому давлению. 2) Отсутствие защиты по минимальному времени цикла — частое включение/выключение (чаще чем раз в 10 минут) изнашивает контакты инвертора. Оптимальный интервал между запусками — 15 минут. 3) Игнорирование засаливания испарителя — из-за точной работы испарителя нужно настраивать периодичность принудительной оттайки по реальным условиям, а не по заводским настройкам.
