Турбина Каплана для низконапорных ГЭС: конструкция и геометрия лопастей рабочего колеса
Поворотно-лопастная турбина Каплана является одним из наиболее эффективных гидравлических двигателей для работы в условиях низкого напора (от 2 до 40 метров). В отличие от радиально-осевых турбин Френсиса, конструкция Каплана включает подвижные лопасти рабочего колеса, угол установки которых изменяется в зависимости от режима работы. Это позволяет поддерживать высокий коэффициент полезного действия (КПД) в широком диапазоне расходов воды.
Лопасти являются важнейшим элементом турбины, определяющим её гидравлические характеристики, надёжность и долговечность. Понимание их устройства необходимо для проектирования, эксплуатации и модернизации низконапорных гидроэлектростанций.
Геометрические параметры и профиль лопасти

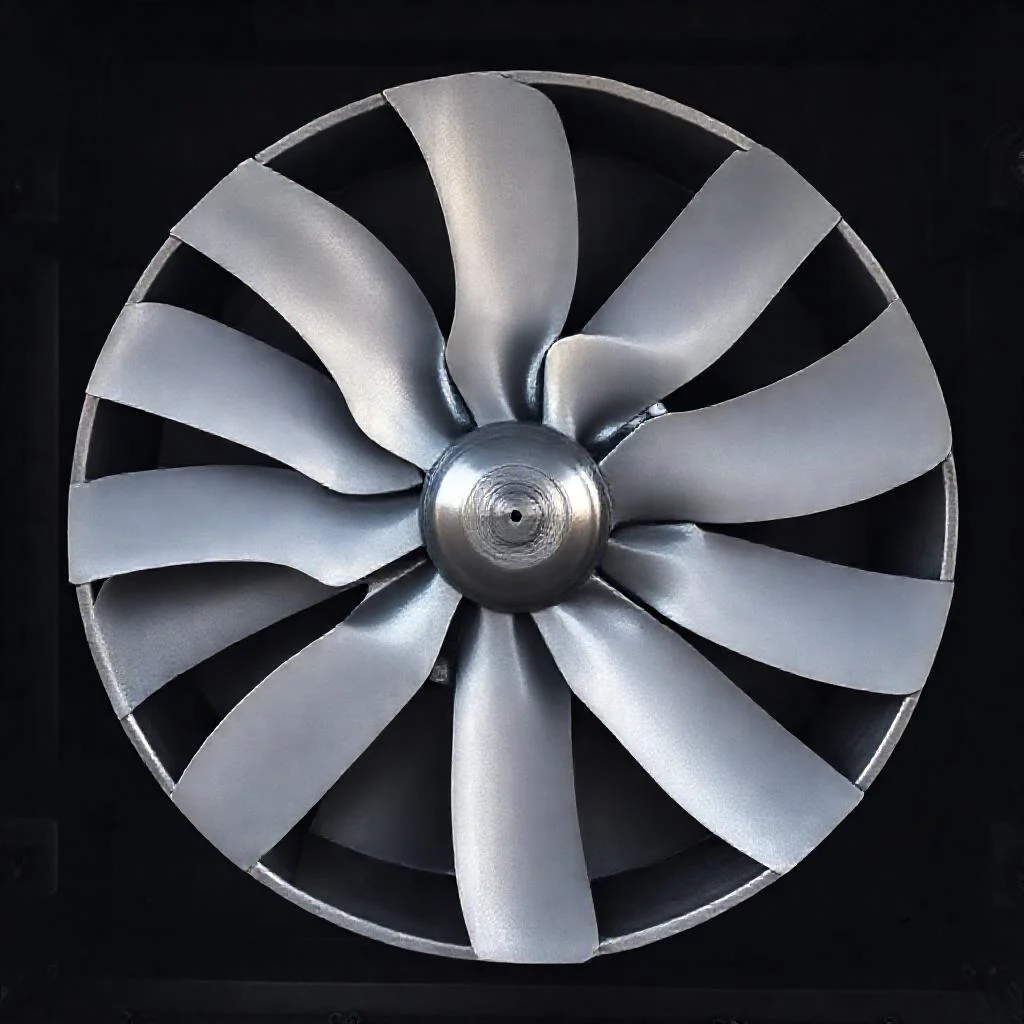

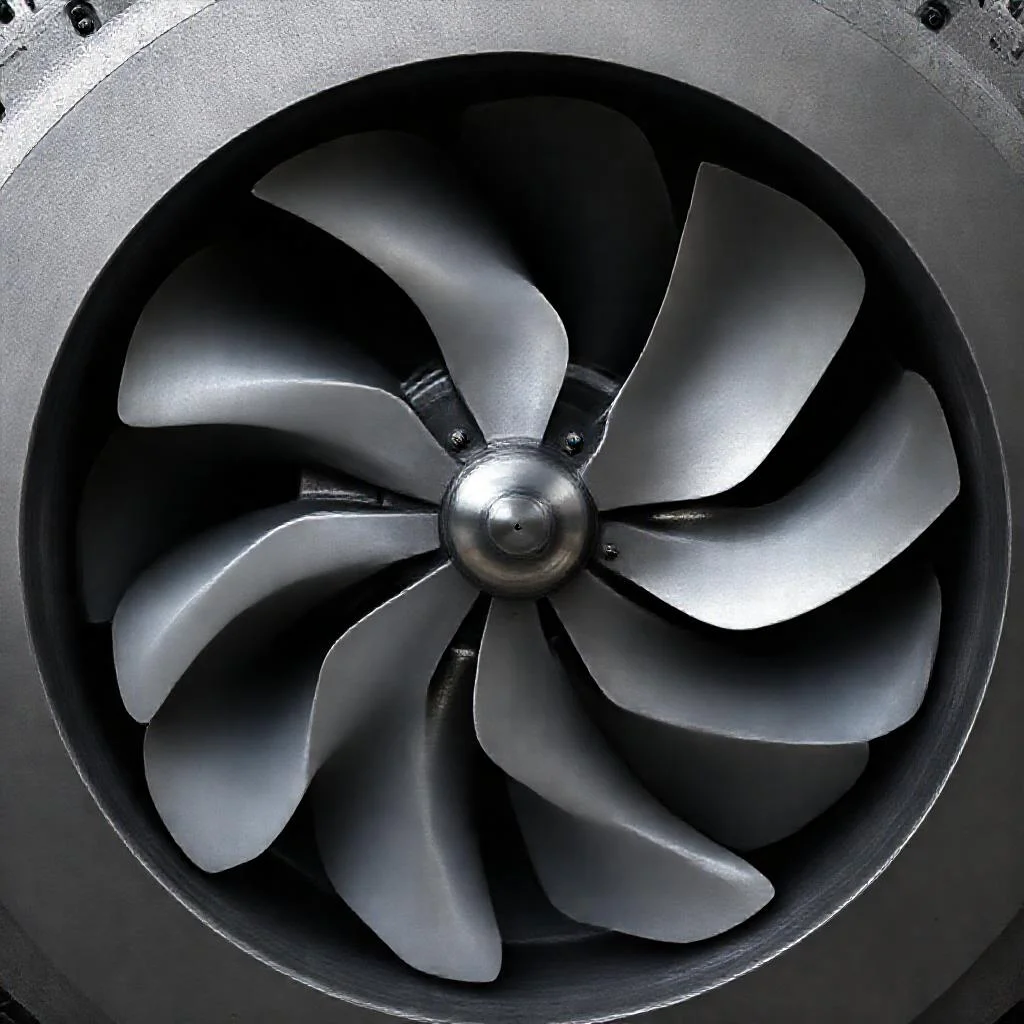

Лопасть турбины Каплана представляет собой пространственно изогнутое крыло, работающее в условиях переменного потока. Её геометрия значительно сложнее геометрии лопастей гребных винтов или осевых насосов.
Основу конструкции составляет несущий профиль, напоминающий авиационное крыло. Входная кромка лопасти, обращённая навстречу потоку воды из направляющего аппарата, выполняется закруглённой. Максимальная толщина профиля обычно располагается на расстоянии 30–40% хорды от входной кромки. Выходная кромка, где вода покидает лопасть, делается максимально острой. Такая форма минимизирует гидравлические потери на трение и обеспечивает безударный вход потока.
Хорда профиля (расстояние между входной и выходной кромками) не является постоянной величиной по длине лопасти. У комля (места крепления к ступице) хорда имеет максимальное значение, составляя для мощных турбин 1,5–3 метра. К периферии, обращённой к камере рабочего колеса, хорда плавно уменьшается на 30–40%. Относительная толщина профиля (отношение толщины к хорде) также изменяется: от 20–25% у комля до 5–8% на периферии. Такое изменение толщины обусловлено необходимостью обеспечить прочность в зоне максимальных изгибающих моментов и снижение гидравлического сопротивления на конце лопасти.
Важнейшим параметром является угол установки лопасти. Для типовой турбины Каплана диапазон изменения угла может составлять от -10 до +30 градусов относительно горизонтальной плоскости. Угол поворота задаётся системой регулирования в зависимости от текущего напора и открытия направляющего аппарата.
Материалы и технологии изготовления
Выбор материала для лопастей турбины Каплана определяется условиями кавитации, абразивного износа и циклическими нагрузками. В современных низконапорных ГЭС применяются высоколегированные нержавеющие стали.
Основным материалом является сталь марок 08Х14НДЛ или 06Х12Н3ДЛ по российским стандартам, либо аналоги AISI 316 или 17-4 PH по международной классификации. Содержание хрома не менее 12% обеспечивает коррозионную стойкость. Добавки никеля и молибдена (2–4%) повышают сопротивление кавитационной эрозии. Твёрдость материала составляет 280–320 HB, что позволяет выдерживать удары взвешенных частиц песка, типичные для равнинных рек.
Технологический процесс изготовления лопастей включает несколько этапов. Сначала выполняется точное литьё по выплавляемым моделям. После затвердевания и термической обработки (нормализация с отпуском) заготовка подвергается механической обработке на пятикоординатных фрезерных станках с ЧПУ. Допуски на профиль лопасти составляют ±0,5 мм по всей поверхности. Финальный этап — динамическая балансировка готового рабочего колеса в сборе. Дисбаланс не должен превышать 50 грамм-метр на тонну массы колеса для обеспечения виброустойчивости на частотах до 150 об/мин.
Конструкция поворотного механизма и узла крепления
Устройство лопасти неразрывно связано с механизмом её поворота, расположенным внутри ступицы рабочего колеса. Ступица — это массивный литой или сварной корпус из высокопрочной стали, заполненный маслом под давлением.
Каждая лопасть крепится к ступице с помощью двух опор: радиального и упорного подшипников. Радиальный подшипник (обычно сферический роликовый) воспринимает центробежные силы и гидродинамическое давление. Упорный подшипник (сегментный) воспринимает осевую нагрузку от перепада давления на лопасти. Между корпусом ступицы и лопастью устанавливается уплотнение, предотвращающее выход масла из полости ступицы в проточную часть. Уплотнение выполняется в виде нескольких рядов резиновых манжет, работающих при давлении масла до 40–60 атмосфер.
Поворот лопастей осуществляется через кривошипно-шатунный механизм. Внутри ступицы расположен ползун, соединённый с сервомотором. При движении ползуна вдоль оси турбины шатуны поворачивают кривошипы, жёстко связанные с хвостовиками каждой лопасти. Ход ползуна составляет обычно 200–400 мм, что обеспечивает поворот лопасти на заданный угол. Масло под давлением подаётся в сервомотор через маслоприёмник, расположенный в центральной части направляющего аппарата. Система регулирования (электрогидравлический регулятор) управляет подачей масла, обеспечивая согласованное изменение угла лопастей и открытия направляющего аппарата.
Условия работы и явление кавитации
Лопасти турбины Каплана работают в экстремальных условиях, где ключевым деструктивным фактором является кавитация. Потери напора на трение и местные ускорения потока приводят к падению давления ниже упругости насыщенных паров воды. Это вызывает образование пузырьков пара, которые схлопываются при попадании в зону высокого давления, разрушая поверхность металла.
Для турбин с низким напором кавитация особенно опасна на тыльной стороне лопасти вблизи выходной кромки и на периферии. Скорость эрозии может достигать 2–5 мм в год при отсутствии защиты. Для нейтрализации кавитации применяются два подхода. Во-первых, конструктивное профилирование: лопасти проектируются таким образом, чтобы распределение давления по поверхности исключало зоны вакуума с давлением ниже 0,2–0,3 атмосферы. Во-вторых, использование износостойких покрытий.
Практикуется наплавка слоя нержавеющей стали с карбидными включениями на наиболее уязвимые участки. Толщина наплавки составляет 4–8 мм. Для ремонта кавитационных повреждений в полевых условиях используются полимерные композиты на эпоксидной основе с наполнителем из стальной или керамической крошки. Такие составы позволяют восстанавливать геометрию лопасти без демонтажа турбины.
Особенности для малых и микроГЭС
На объектах малой гидроэнергетики (мощностью до 10 МВт) лопасти турбин Каплана имеют ряд конструктивных отличий, обусловленных стремлением к упрощению и удешевлению. Для турбин диаметром менее 1 метра применяются цельнолитые лопасти из коррозионно-стойкого чугуна или бронзы (БрАЖ9-4). Бронза обладает хорошей обрабатываемостью, высокой коррозионной стойкостью и способностью прирабатываться. Масса лопасти для турбины диаметром 500 мм составляет 20–40 кг.
В классе микроГЭС (мощностью до 100 кВт) используются упрощённые механизмы поворота. Вместо сложных масляных систем с сервомоторами применяются механические регуляторы с пневматическим или гидравлическим демпфером. Поворот лопастей осуществляется через цепную передачу или зубчатую рейку, что снижает стоимость изготовления на 30–50%. КПД таких упрощённых турбин несколько ниже (77–84% против 88–93% для полноразмерных станций), но это компенсируется низкой ценой и простотой обслуживания.
Для микротурбин часто используются лопасти фиксированного шага, изготавливаемые из алюминиевых сплавов. Оптимальный угол установки рассчитывается для среднемноголетнего расхода реки. Отсутствие механизма поворота исключает проблему заклинивания подвижных частей при попадании мелкого мусора, что повышает надёжность автономных энергоустановок.
Влияние на общую эффективность станции
Геометрия и состояние лопастей непосредственно определяют годовую выработку низконапорной ГЭС. Качественно выполненный профиль, соответствующий расчётному треугольнику скоростей, позволяет получать КПД турбины на уровне 92–94% в оптимальной точке.
Наиболее чувствительным параметром является угол поворота лопастей. Даже отклонение на 1–2 градуса от оптимального значения снижает КПД на 3–5% в рабочем диапазоне нагрузок. Поэтому для крупных турбин (мощностью от 50 МВт) применяются компьютерные системы адаптивного управления, которые корректируют угол лопастей в реальном времени на основе данных о напоре, расходе и положении направляющего аппарата.
Для турбин Каплана характерна равномерная диаграмма КПД: при изменении нагрузки от 40% до 100% КПД снижается не более чем на 3–5%. Это достигается благодаря совместному регулированию двух параметров — открытия направляющего аппарата и шага лопастей. Без поворота лопастей (при фиксированном положении) падение КПД при нагрузках 30–50% составило бы 15–25%, что сделало бы низконапорную ГЭС экономически невыгодной в условиях сезонного колебания стока.
Лопасти турбины Каплана представляют собой сложную инженерную систему, объединяющую аэрогидродинамику, материаловедение и механику. Качественное проектирование, точное изготовление и своевременное обслуживание профиля лопастей — залог эффективной и безаварийной работы низконапорной гидроэлектростанции на протяжении всего срока службы (30–50 лет).
Сводная таблица данных
Ниже представлена таблица, суммирующая ключевые характеристики, геометрические параметры, материалы и условия работы лопастей турбины Каплана для низконапорных ГЭС, строго на основе приведенного текста статьи.
| Параметр / Характеристика | Значение / Диапазон | Примечание (из текста) |
|---|---|---|
| Рабочий диапазон напора | от 2 до 40 метров | Условия низкого напора |
| Расположение максимальной толщины профиля | 30–40% хорды от входной кромки | Геометрия профиля |
| Хорда профиля у комля (для мощных турбин) | 1,5–3 метра | Максимальное значение |
| Уменьшение хорды к периферии | на 30–40% | Плавное уменьшение |
| Относительная толщина профиля у комля | 20–25% | Обеспечение прочности |
| Относительная толщина профиля на периферии | 5–8% | Снижение гидравлического сопротивления |
| Диапазон изменения угла установки лопасти | от -10 до +30 градусов | Относительно горизонтальной плоскости |
| Основной материал (российские стандарты) | 08Х14НДЛ или 06Х12Н3ДЛ | Высоколегированная нержавеющая сталь |
| Основной материал (международные аналоги) | AISI 316 или 17-4 PH | — |
| Содержание хрома в стали | не менее 12% | Обеспечение коррозионной стойкости |
| Добавки никеля и молибдена | 2–4% | Повышение сопротивления кавитации |
| Твёрдость материала | 280–320 HB | Устойчивость к ударам взвешенных частиц |
| Допуски на профиль лопасти | ±0,5 мм | По всей поверхности |
| Максимальный дисбаланс колеса в сборе | 50 грамм-метр на тонну массы | Обеспечение виброустойчивости до 150 об/мин |
| Рабочее давление масла в системе поворота | 40–60 атмосфер | — |
| Ход ползуна сервомотора | 200–400 мм | Обеспечение поворота лопасти |
| Скорость кавитационной эрозии (без защиты) | 2–5 мм в год | Опасность для тыльной стороны и периферии |
| Пороговое давление для зон вакуума | ниже 0,2–0,3 атмосферы | Конструктивное профилирование для исключения |
| Толщина наплавки для защиты от кавитации | 4–8 мм | Из нержавеющей стали с карбидами |
| Масса лопасти (для турбины D=500 мм) | 20–40 кг | Из бронзы для малых ГЭС |
| КПД упрощённых турбин (для малых ГЭС) | 77–84% | Против 88–93% для полноразмерных |
| КПД турбины в оптимальной точке (качественный профиль) | 92–94% | — |
| Снижение КПД при отклонении угла на 1–2 градуса | на 3–5% | В рабочем диапазоне нагрузок |
| Снижение КПД при нагрузке 40–100% (с регулированием) | не более чем на 3–5% | Благодаря совместному регулированию |
| Падение КПД без поворота лопастей (нагрузка 30–50%) | 15–25% | Делает ГЭС экономически невыгодной |
| Срок службы турбины | 30–50 лет | — |
Частые вопросы по теме (FAQ)
Почему лопасти турбины Каплана имеют переменную хорду и толщину по длине?
Это обусловлено требованиями прочности и гидравлики. У комля (места крепления к ступице) хорда максимальна (для мощных турбин 1,5–3 м), так как там действуют наибольшие изгибающие моменты. К периферии хорда плавно уменьшается на 30–40% для снижения гидравлического сопротивления. Относительная толщина профиля также изменяется: от 20–25% у комля (для прочности) до 5–8% на периферии (для минимизации потерь).
Как материал лопастей защищает их от кавитации в низконапорных ГЭС?
Современные лопасти изготавливаются из высоколегированных нержавеющих сталей (например, 08Х14НДЛ или AISI 316). Содержание хрома не менее 12% обеспечивает коррозионную стойкость, а добавки никеля и молибдена (2–4%) повышают сопротивление кавитационной эрозии. Кроме того, на наиболее уязвимые участки (тыльная сторона у выходной кромки и периферия) наносится наплавка из нержавеющей стали с карбидными включениями толщиной 4–8 мм.
Каковы технические характеристики поворотного механизма лопастей?
Каждая лопасть крепится к ступице через радиальный (сферический роликовый) и упорный (сегментный) подшипники. Поворот осуществляется кривошипно-шатунным механизмом: ход ползуна сервомотора составляет 200–400 мм, что обеспечивает поворот лопасти в диапазоне от -10 до +30 градусов. Уплотнения между лопастью и ступицей выполнены в виде нескольких рядов резиновых манжет, работающих при давлении масла до 40–60 атмосфер.
Насколько сильно влияет отклонение угла лопастей на КПД турбины?
Отклонение угла установки лопастей всего на 1–2 градуса от оптимального значения снижает КПД турбины на 3–5% в рабочем диапазоне нагрузок. Именно поэтому для крупных турбин (мощностью от 50 МВт) применяются компьютерные системы адаптивного управления, корректирующие угол лопастей в реальном времени на основе данных о напоре, расходе и положении направляющего аппарата.
В чем отличие лопастей турбин Каплана для малых и микроГЭС?
Для турбин диаметром менее 1 метра часто применяются цельнолитые лопасти из коррозионно-стойкого чугуна или бронзы (БрАЖ9-4) массой 20–40 кг. В микроГЭС (до 100 кВт) используются упрощенные механизмы поворота с пневматическими демпферами и цепной передачей, что снижает стоимость на 30–50%, но и КПД падает до 77–84%. Для самых малых турбин часто применяются лопасти фиксированного шага из алюминиевых сплавов, чтобы исключить проблему заклинивания подвижных частей мусором.
