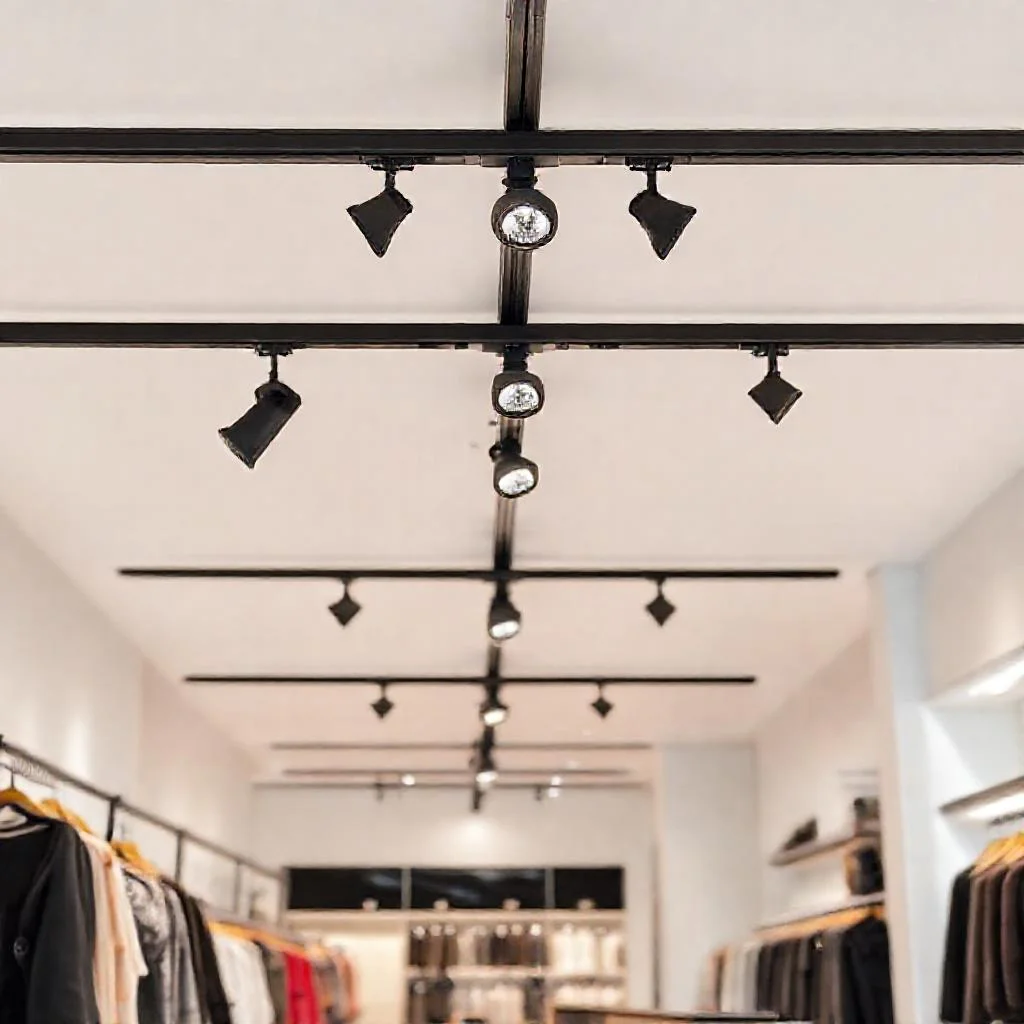

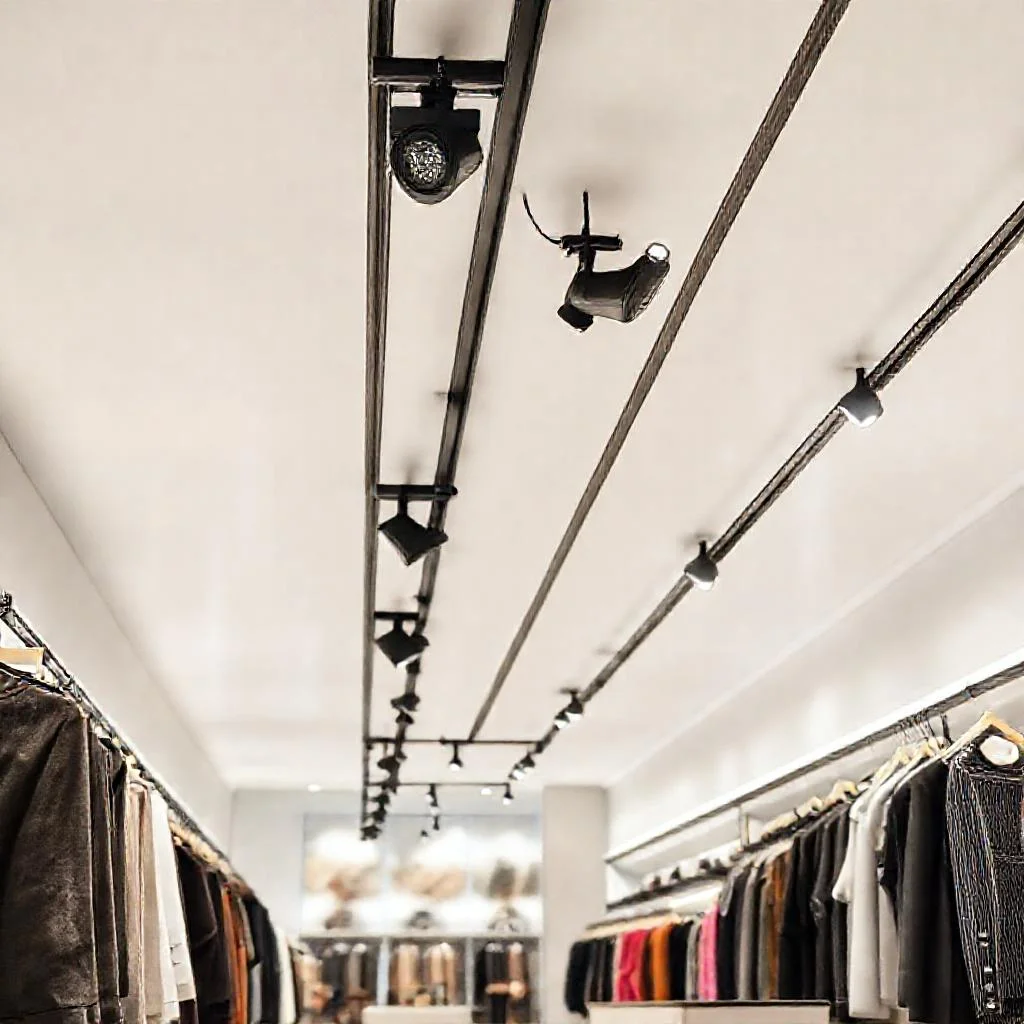

Трековое освещение стало стандартом для современной розничной торговли. Гибкость шинопровода позволяет направлять свет именно на товар, а не заливать им все помещение. Однако ключевой вопрос, который ставит в тупик многих владельцев магазинов и проектировщиков — это правильный расчет мощности ламп. Ошибка здесь ведет к перегреву системы или к тусклому, невыразительному свету, убивающему продажи.

Главное различие между трековыми системами и обычными люстрами — это ограничение по суммарной нагрузке на один шинопровод. В отличие от классической проводки, где автомат на 16 Ампер держит до 3500 Ватт, трековая шина имеет жесткое ограничение по току, продиктованное сечением токоведущих медных жил внутри профиля. Стандартный показатель для большинства однофазных треков (2-проводная линия) составляет 10-16 Ампер на линию. Для 3-фазных треков (4-проводная линия) этот показатель может достигать 32 Ампер на фазу, но суммарно он все равно ограничен.

Физика процесса: почему нельзя просто купить мощные лампы

Шинопровод — это не просто декоративный рельс. Это токораспределительное устройство. Контакты в местах соединения треков и в точках подключения адаптеров — самое уязвимое место. Если превысить номинальный ток, контакты начинают греться. Результат — оплавление пластика трека, выход из строя драйверов и риск возгорания.

Расчет сводится к простому закону Ома не для сети 220 В, а для конкретной шины. Производитель (например, GlobalTrack, SLV, Traxon) указывает максимальный допустимый ток на один метр трека и на весь сегмент. Если этих данных нет, используется универсальное правило: не более 10-12 Ампер на однофазный трек длиной до 10 метров. Это диктует максимальную бюджетную безопасную мощность.

Типичная ошибка — установка мощных прожекторов на 50-70 Ватт на короткий отрезок трека. Три таких светильника на полутораметровом участке создают нагрузку почти 1 Ампер на метр, что близко к пределу для дешевых алюминиевых профилей. Контакты перегреваются, и гарантия аннулируется.

Алгоритм расчета мощности: от общей площади к треку

Освещение магазина подчиняется нормам СП 52.13330.2016. Для магазина самообслуживания (продукты) требуется 400-500 Люкс на уровне пола. Для бутиков одежды — 500-750 Люкс. Для ювелирных — до 1500 Люкс. Но пересчет Люкс в Ватты трековой системы — задача нетривиальная, так как КПД светодиодного светильника сильно зависит от угла луча.

Для практического расчета используется метод удельной мощности. Для трекового освещения в торговом зале высотой до 3,5 метров применяется следующая формула-эмпирика:

• Общая мощность системы (Вт) = Площадь зала (м²) × Нормативная освещенность (Лк) / КПД системы (Лм/Вт) × 1,3.
• КПД системы для трекового освещения с качественными светодиодами (Samsung, Nichia) — 80-100 Лм/Вт, для дешевых — 50-60 Лм/Вт.
• Коэффициент 1,3 — это запас на потери в шинопроводе и на запыление.

Пример для магазина одежды площадью 50 м². Требуется 500 Лк. Берем светодиоды среднего качества с КПД 80 Лм/Вт. Итого: (50 × 500) / 80 × 1,3 = 406,25 Ватт. Это общая необходимая световая мощность. Теперь эту мощность нужно разместить на треке.

Распределение нагрузки по длине шинопровода

Физически трек не может быть загружен на 100% по всей длине. Драйверы светильников выделяют тепло, которое нагревает алюминиевый профиль. Практика показывает: не более 60-70% от максимальной заявленной мощности на одну линию трека — это безопасный режим для круглосуточной работы (12-14 часов в сутки, как в магазине).

Допустим, у нас трек однофазный, заявленный ток 16 Ампер. Это 16 × 220 = 3520 Ватт. Но мы берем 70%: 3520 × 0,7 = 2464 Ватт на весь сегмент. Если площадь магазина требует 400 Ватт, то запас колоссальный. Но проблема не в суммарной мощности, а в ее плотности на метр.

Для стандартного однопрожильного трека (ширина 20-30 мм) рекомендуемая нагрузка не более 100-150 Ватт на погонный метр. Если поставить трек длиной 2 метра и повесить 4 прожектора по 50 Ватт (200 Ватт на метр), перегрев контактов будет гарантирован. Шинопровод должен быть длиннее и светильники расставлены равномернее.

Типы ламп: мощность и угол освещения

В трековых системах редко используют цокольные лампы в классическом понимании. Чаще применяют светодиодные модули, прожекторы или споты с интегрированным драйвером. Мощность таких устройств варьируется от 5 Вт (акцентный свет) до 50 Вт (заливка).

• Линейные светильники (безопасная мощность 10-15 Вт на метр). Идеальны для общего освещения в супермаркетах. Дают ровный свет и минимально нагревают трек.
• Споты с малым углом (15-24°). Мощность 7-15 Вт. Используются для подсветки витрин. Количество на метр — не более 3 штук для стандартного трека.
• Прожекторы (30-50 Вт). Требуют обязательного расчета плотности. На трек длиной 2 метра можно ставить только один такой прожектор.

Важно понимать: угол луча напрямую влияет на видимую яркость. Прожектор 20 Вт с углом 60° даст меньше Люкс на товаре, чем спот 10 Вт с углом 15°. При расчете мощности нужно смотреть не только на Ватты, но и на канделлы (силу света). Однако для электрической части безопасности важен только ток потребления.

Фазность трека: скрытый резерв мощности

Большинство попадающихся на рынке треков — однофазные. Есть одна группа контактов, и вся нагрузка идет через один драйвер питания трека (блок питания для светодиодных лент или трек-адаптер). Трехфазные системы (с чередованием фаз L1, L2, L3) позволяют существенно нарастить мощность. На каждой фазе свой контакт, и суммарная нагрузка на метр трека может быть выше в 3 раза без риска перегрева контактов.

Если магазин требует высокой плотности света (например, ювелирный с витринами-колодцами), трехфазный трек — это обязательное решение. Фактически можно вешать прожекторы на разные фазы, и ток распределится. Однако нужно строго следить за перекосом фаз: фазы A и B нагружены по 200 Вт, а фаза C — 500 Вт. Это вызовет нагрев именно контактов фазы C, хотя среднее значение по треку будет в норме.

Тепловой расчет: что происходит внутри трека

Светильники выделяют тепло. У современных LED-прожекторов КПД драйвера составляет 85-90%, то есть 10-15% энергии уходит в тепло. Это тепло передается на корпус светильника, а от него — на алюминиевый трек. Трек работает как радиатор. Если тепла много, алюминий расширяется, контактное давление ослабевает, сопротивление растет, тепло увеличивается — процесс лавинообразный.

Поэтому для помещений с высокой температурой (жаркие цеха, продуктовые магазины с мощным холодильным оборудованием, где температура под потолком может достигать 35-40°C), расчетную мощность необходимо снижать на 20-30% от номинальной. Коэффициент запаса Kз = 1,3 — это минимальное значение для комфортных условий. Для жарких помещений — 1,5.

Конкретный пример расчета для магазина продуктов (50 м²)

Возьмем реальный случай: магазин «у дома» площадью 50 м², высота потолка 3 метра. Требуется создать освещенность 500 Лк. Используются качественные светодиоды (КПД 100 Лм/Вт).

1. Расчет светового потока: 50 м² × 500 Лк = 25 000 Люмен.
2. Расчет электрической мощности ламп: 25 000 / 100 = 250 Ватт. С учетом запаса 1,3 (потери в треке + запыление) = 325 Ватт.
3. Выбор трека: Длина трека — 10 метров (периметр или П-образная конструкция). Однофазный трек на 16 Ампер.
4. Проверка плотности: 325 Ватт / 10 метров = 32,5 Ватт на погонный метр. Это значительно меньше 100 Ватт/метр — запас огромный.
5. Загрузка по току: 325 Ватт / 220 Вольт = 1,47 Ампера. Это 9,2% от номинала 16 Ампер. Трек совершенно не нагружен.

Вывод: для такого магазина можно использовать трек самого дешевого алюминиевого профиля (10 Ампер). Проблема возникнет, если попытаться сделать «световой потолок» из треков плотно набитых прожекторами. В этом примере достаточно легких спотов на 7-10 Вт каждый.

Практическая таблица подбора светильников по длине трека

Для упрощения работы проектировщика используется следующая эмпирическая зависимость (для однофазного стандартного трека 10 Ампер, 220 В, качество LED — среднее):

• Длина трека до 2 метров. Максимальная суммарная мощность ламп — 200 Ватт. Рекомендуемые лампы: 2-3 прожектора по 20-30 Вт, либо 5-6 спотов по 7-10 Вт.
• Длина трека от 2 до 5 метров. Суммарная мощность — до 500 Ватт. Варианты: смесь линейных светильников и спотов, равномерно распределенных.
• Длина трека более 10 метров. Для однофазной системы возникает проблема падения напряжения на дальних концах. На конце из 10 счетного трека напряжение может упасть на 2-3 Вольта, что снизит яркость последних ламп на 10-15%. Решение — запитка трека с середины или использование трехфазной системы.

Важно всегда учитывать пусковые токи. Светодиодные драйверы имеют конденсаторы на входе, которые при включении дают кратковременный скачок тока в 10-20 раз выше номинала. Хотя это длится миллисекунды, для тонких контактов шинопровода это удар. Поэтому не рекомендуется подключать к одному треку более 10-15 мощных прожекторов без использования блока питания с защитой от пусковых токов (SOC).

Ошибки, ведущие к аварии при расчете мощности

Первая ошибка — игнорирование длины питающего кабеля. Если трек запитать кабелем 0,75 мм² длиной 10 метров, он будет греться сам и грееть контактную группу трек-адаптера. Сечение кабеля должно быть не меньше 1.5 мм² для медного кабеля на ток до 16 Ампер.

Вторая ошибка — смешивание ламп разного типа с разными коэффициентами мощности (Cos φ). Дешевые лампы часто имеют Cos φ = 0,5-0,6. Это означает, что при потребляемой мощности 10 Ватт, они фактически «тянут» из сети реактивную мощность, создавая дополнительную нагрузку на контакты. Формула расчета тока для таких ламп: I = P / (U × Cos φ). Если поставить 10 ламп по 10 Ватт с Cos φ = 0,5, реальный ток будет не 0,45 Ампера (10×10/220), а 0,9 Ампера. Трек нагреется сильнее, чем при расчете только по активной мощности.

Третья ошибка — установка диммеров. Диммирование светодиодов не снижает нагрузку на трек на 100%, так как драйвер остается под напряжением и потребляет ток холостого хода. При выборе диммируемых систем нужно добавлять еще 5-10% запаса по току.

Рекомендации по безопасной эксплуатации

Каждое соединение треков имеет ограничение по току. Если магазин большой, не нужно пытаться запитать 20 метров трека одной линией. Лучше сделать несколько сегментов до 8-10 метров с независимыми запитками. Оптимальная длина одного сегмента — 7 метров для однофазного трека.

Для систем мощностью свыше 1000 Ватт рекомендуется использовать трехфазные треки с распределением нагрузки равномерно между фазами. Также обязательно устанавливать автомат (C6 или C10) на каждую линию трека с характеристикой B или C для защиты от короткого замыкая. УЗО для треков не требуется, если система имеет дополнительную изоляцию (Class II).

В итоге, расчет мощности ламп для трекового освещения магазина — это не просто арифметика. Это учет плотности мощности на метр, реактивной составляющей, теплового режима и длины шинопровода. Соблюдение этих правил гарантирует многолетнюю работу без замены трека и пожароопасных ситуаций.

Сводная таблица данных

В таблице ниже представлены ключевые параметры, классификация и расчетные данные для трековых систем освещения в магазине, основанные исключительно на приведенном тексте статьи. Данные сгруппированы по типам светильников, ограничениям по длине трека и специфическим условиям эксплуатации.

Категория / Параметр	Подкатегория / Условие	Значение / Диапазон	Примечание / Формула
Типы светильников (мощность)	Линейные светильники	10-15 Вт на метр	Безопасная мощность, идеальны для общего освещения в супермаркетах
	Споты с малым углом (15-24°)	7-15 Вт	Не более 3 штук на метр для стандартного трека
	Прожекторы (30-50 Вт)	30-50 Вт	На трек длиной 2 метра можно ставить только один такой прожектор
Максимальная суммарная мощность (однофазный трек 10 А, 220 В)	Длина трека до 2 метров	до 200 Вт	2-3 прожектора по 20-30 Вт, либо 5-6 спотов по 7-10 Вт
	Длина трека от 2 до 5 метров	до 500 Вт	Смесь линейных светильников и спотов
	Длина трека более 10 метров	Проблема падения напряжения (2-3 В)	Яркость последних ламп снижается на 10-15%. Решение — запитка с середины или трехфазная система
Электрические параметры шинопровода	Однофазный трек (2-проводная линия)	10-16 Ампер на линию	Стандартный показатель
	3-фазный трек (4-проводная линия)	до 32 Ампер на фазу (суммарно ограничен)	Позволяет нарастить мощность в 3 раза без риска перегрева контактов
Безопасная нагрузка и запасы	Максимальная нагрузка на линию (безопасный режим для 12-14 ч работы)	60-70% от максимальной заявленной мощности	Пример: 16 А (3520 Вт) × 0,7 = 2464 Вт на сегмент
	Рекомендуемая нагрузка на погонный метр (стандартный однопрожильный трек)	100-150 Вт на погонный метр	Для ширины профиля 20-30 мм. Превышение ведет к перегреву контактов
Коэффициент запаса (Kз)	Для комфортных условий	1,3	Минимальное значение (потери в шинопроводе + запыление)
	Для жарких помещений (35-40°C)	1,5	Расчетную мощность снижать на 20-30% от номинальной
Расчет для магазина продуктов (50 м², 500 Лк)	Световой поток	25 000 Люмен	50 м² × 500 Лк
	Электрическая мощность ламп (с запасом)	325 Ватт	(25 000 / 100 Лм/Вт) × 1,3 (Kз). Плотность: 32,5 Вт/м (запас огромный). Ток: 1,47 А (9,2% от номинала 16 А)
Ошибки и дополнительные факторы	Влияние пусковых токов	Скачок в 10-20 раз выше номинала (миллисекунды)	Не рекомендуется подключать к одному треку более 10-15 мощных прожекторов без защиты от пусковых токов (SOC)
	Влияние коэффициента мощности (Cos φ)	Cos φ = 0,5-0,6 для дешевых ламп	Формула тока: I = P / (U × Cos φ). Реальная нагрузка на контакты выше активной мощности
Рекомендации по сегментации	Оптимальная длина одного сегмента (для однофазного трека)	7 метров	Не рекомендуется запитывать 20 метров одной линией

Частые вопросы по теме (FAQ)

Как рассчитать общую мощность трековой системы для магазина одежды площадью 50 м²?

Используется формула: Общая мощность (Вт) = (Площадь × Нормативная освещенность) / КПД системы × 1,3. Для магазина одежды требуется 500 Лк. При КПД светодиодов 80 Лм/Вт расчет выглядит так: (50 × 500) / 80 × 1,3 = 406,25 Ватт. Это общая необходимая световая мощность, которую нужно разместить на треке.

Почему нежелательно устанавливать мощные прожекторы на короткий отрезок трека?

Шинопровод — это токораспределительное устройство, а контакты — самое уязвимое место. Если превысить номинальный ток, контакты греются, что ведет к оплавлению пластика трека и риску возгорания. Типичная ошибка: три прожектора по 50–70 Вт на полутораметровом участке создают нагрузку почти 1 Ампер на метр, что близко к пределу для дешевых алюминиевых профилей, и гарантия аннулируется.

Какая максимальная нагрузка на погонный метр стандартного однофазного трека?

Для стандартного однопрожильного трека (ширина 20–30 мм) рекомендуемая нагрузка — не более 100–150 Ватт на погонный метр. Если поставить трек длиной 2 метра и повесить 4 прожектора по 50 Вт (200 Ватт на метр), перегрев контактов будет гарантирован. Шинопровод должен быть длиннее, а светильники расставлены равномернее.

Какой трек выбрать, если требуется высокая плотность света (ювелирный магазин)?

Если магазин требует высокой плотности света (например, ювелирный с витринами-колодцами), трехфазный трек — обязательное решение. В трехфазных системах (с чередованием фаз L1, L2, L3) на каждой фазе свой контакт, и суммарная нагрузка на метр трека может быть выше в 3 раза без риска перегрева контактов. Однако нужно строго следить за перекосом фаз.

Почему при расчете тока нужно учитывать коэффициент мощности (Cos φ) ламп?

Дешевые лампы часто имеют Cos φ = 0,5–0,6. Это означает, что при потребляемой мощности 10 Вт они фактически «тянут» из сети реактивную мощность, создавая дополнительную нагрузку на контакты. Формула расчета тока: I = P / (U × Cos φ). Например, 10 ламп по 10 Вт с Cos φ = 0,5 дадут реальный ток не 0,45 А, а 0,9 А. Трек нагреется сильнее, чем при расчете только по активной мощности.
