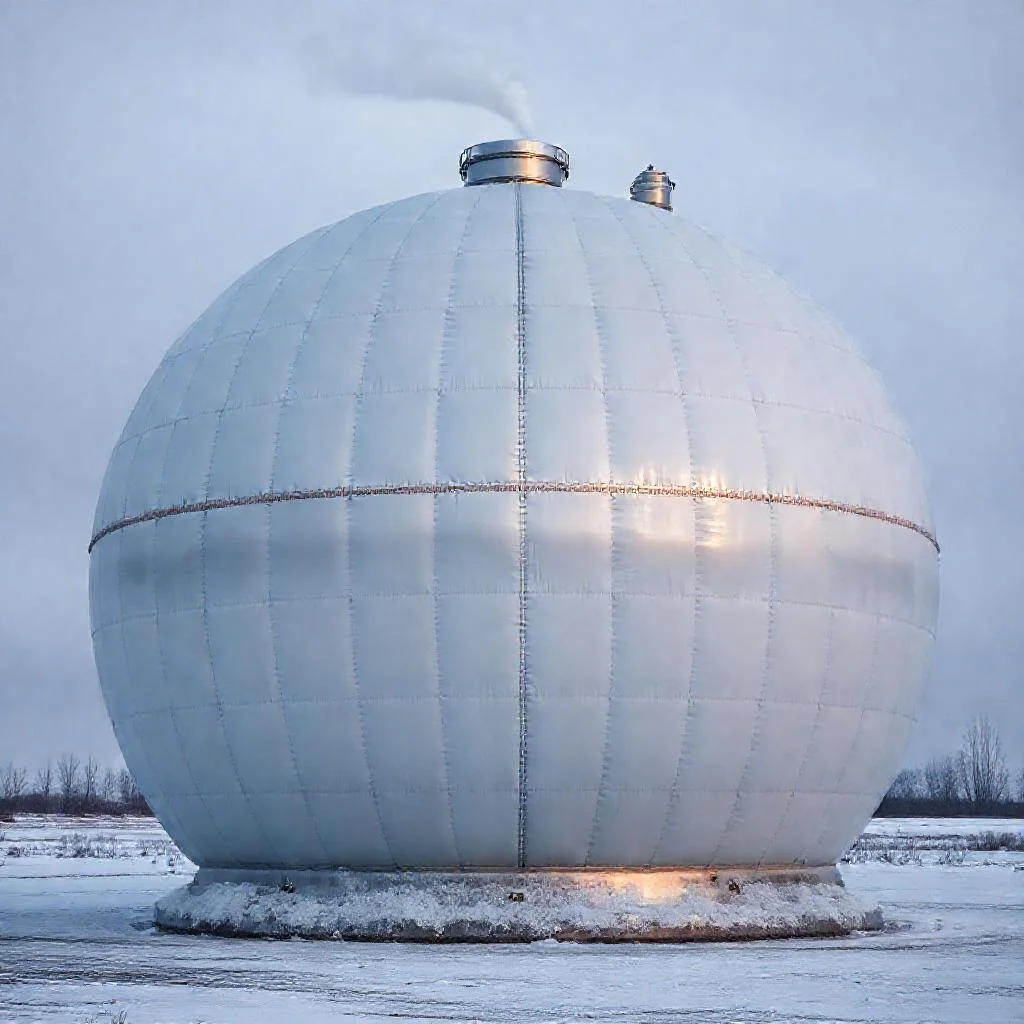

Теплоизоляция резервуаров для сжиженного газа: физика процессов и инженерные решения
Хранение сжиженных углеводородных газов (СУГ) и сжиженного природного газа (СПГ) является критически важной задачей для энергетической и нефтехимической промышленности. Ключевая особенность таких сред — их температура кипения значительно ниже нормальных условий окружающей среды. Пропан кипит при -42 °C, бутан при -0,5 °C, а метан — при -161,5 °C. Любой приток тепла извне вызывает интенсивное парообразование, рост давления и неконтролируемые потери продукта. Правильно спроектированная и смонтированная теплоизоляция — это не опция комфорта, а обязательное условие безопасности и экономической эффективности всей системы.
Физика теплопередачи в криогенных и низкотемпературных емкостях
Теплоизоляционные материалы работают в условиях огромной разницы температур между окружающей средой и стенкой резервуара. Тепловой поток всегда направлен от теплого к холодному. Для классических газгольдеров и цистерн СУГ, работающих при температурах от -50 °C до -0 °C, ключевое значение имеет конвективный теплообмен и теплопроводность через твердый каркас изоляции. Для криогенных сосудов (СПГ, жидкий кислород, азот) основная угроза — тепловое излучение и теплопроводность через элементы крепления (мосты холода).
Эффективность изоляции оценивается не только толщиной слоя. Критический параметр — теплопроводность материала (λ), измеряемая в Вт/(м·К). Чем ниже это значение, тем лучше материал держит тепло. Однако для сжиженных газов важна не статическая теплопроводность, а ее динамика в условиях постоянного конденсата или инея на холодной поверхности. Любая влага, проникшая в изоляцию, резко увеличивает ее теплопроводность в десятки раз, разрушая всю инженерную защиту.
Основные типы материалов для изоляции газовых резервуаров
Выбор материала определяется температурой хранения, условиями эксплуатации и требованиями пожарной безопасности. Ниже приведены основные группы материалов, применяемых в мировой практике.
- Минеральная вата на основе базальта. Используется для надземных резервуаров СУГ. Рабочая температура до -150 °C. Обладает негорючестью (класс НГ). Недостаток — неизбежное влагонакопление при повреждении пароизоляции. Требует обязательной защиты от атмосферных осадков с помощью оцинкованного кожуха или алюминиевого листа.
- Пенополиуретан (ППУ). Самый распространенный материал для малых и средних резервуаров. Наносится методом напыления или заливки. Коэффициент теплопроводности λ = 0,022–0,028 Вт/(м·К). Образует бесшовное покрытие. Недостаток — горючесть (требуются специальные антипиреновые добавки) и разрушение под прямыми солнечными лучами ультрафиолетом.
- Пеностекло. Материал с закрытыми порами, абсолютно паронепроницаем. Рабочая температура от -260 °C до +450 °C. Не горит, не гниет, устойчиво к химическим воздействиям. Используется для изоляции опор и стоек криогенных сосудов, а также для плоских днищ. Высокая стоимость компенсируется долговечностью до 50 лет.
- Вакуумно-порошковая изоляция (перлит или аэрогель). Применяется для крупнотоннажных хранилищ СПГ (сферические и цилиндрические резервуары с двойными стенками). Пространство между стенками заполняется перлитовым песком в разреженной атмосфере или вакуумированными панелями с аэрогелем. Обеспечивает экстремально низкую теплопроводность λ = 0,015 Вт/(м·К) и менее.
Требования к пароизоляции и защитному покрытию
Теплоизоляция низкотемпературного оборудования — это всегда многослойная система. Теплоизоляционный слой сам по себе лишь замедляет передачу тепла. Однако если градиент температур велик, точка росы смещается внутрь изоляции. Водяной пар из воздуха проникает под покрытие, конденсируется и замерзает. При оттаивании влага разрывает изоляционную структуру.

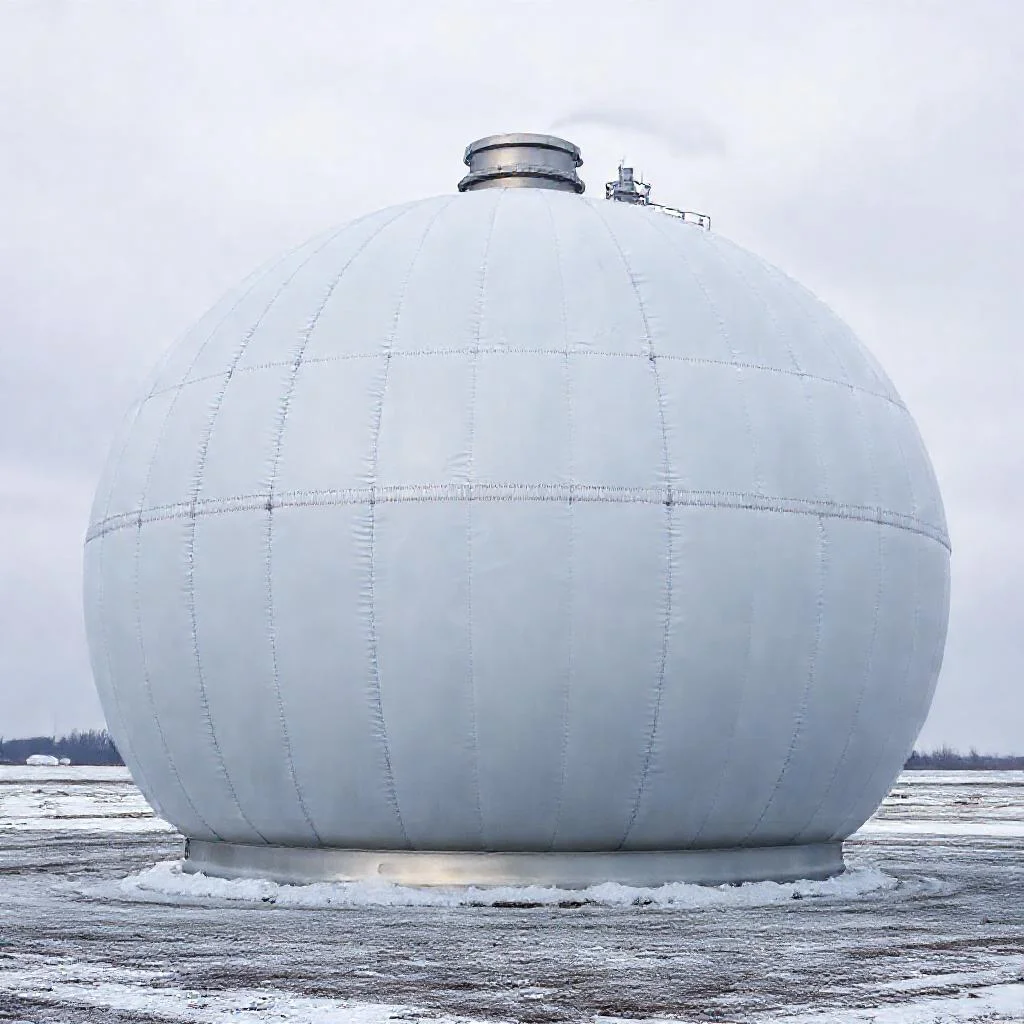

Поэтому обязательным компонентом является пароизоляционный барьер со стороны теплой поверхности. Для ППУ-напыления роль пароизоляции выполняет плотный верхний слой корки. Для минеральной ваты используется подкровельная мембрана или битумно-полимерная мастика. Наружное покрытие (кожух) выполняет защиту от механических повреждений, ветровой эрозии и ультрафиолета. Для резервуаров с СПГ применяется металлический кожух из нержавейки или алюминия с компенсаторами температурных расширений.
Расчет толщины изоляции и тепловых потерь
Толщина изоляционного слоя для резервуара с сжиженным газом рассчитывается по методике, регламентируемой в России СП 61.13330.2012 (Тепловая изоляция оборудования и трубопроводов). Главная цель расчета — не допустить конденсации влаги на поверхности покрытия летом и обеспечить нормируемый тепловой поток.
Для подземных резервуаров СУГ, где температура грунта стабильна (около +5 °C), толщина ППУ обычно составляет 80–120 мм. Для надземных резервуаров в средней полосе России толщина достигает 150–200 мм. Для криогенных сферических хранилищ СПГ объемом 100 000 м³ слой перлита в межстенном пространстве может достигать 1000 мм (1 метр).
Пример из практики: при хранении пропана (-42 °C) в резервуаре объемом 100 м³ с изоляцией ППУ толщиной 100 мм, суточный приток тепла составляет около 0,3–0,5 кВт. Это приводит к испарению примерно 0,1–0,15% массы продукта в сутки (так называемая «естественная потеря»). Если изоляцию повредить или увлажнить, потери вырастают в 5–10 раз, что делает эксплуатацию экономически невыгодной и опасной.
Монтаж и контроль качества
Технология монтажа теплоизоляции резервуаров строго регламентируется. Для напыляемого ППУ требуется предварительный нагрев металла очищенной и обезжиренной поверхности до температуры не менее +15 °C. Работа ведется послойно: первый слой — это грунтовка-адгезив, затем основной формирующий слой. Каждый слой проверяется толщиномером по всей площади.
Для минераловатных матов и цилиндров применяется шахматная раскладка швов. Обязательна перевязка швов, чтобы исключить сквозные щели. Крепление осуществляется приварными штырями или бандажной лентой. После укладки теплоизоляции монтируется пароизоляция, затем — защитный кожух. Критически важным является контроль герметичности пароизоляции: используется метод неразрушающего контроля щелевых дефектов с помощью электрического искрового дефектоскопа.
Эксплуатационные риски и ревизия
Даже идеально смонтированная изоляция со временем деградирует. Основные разрушающие факторы:
- Периодическое замачивание из-за нарушения герметичности кожуха и пароизоляции.
- Термоциклические нагрузки — сжатие и расширение материала при смене режимов заполнения и опорожнения резервуара.
- Вибрация и ветровые нагрузки на наземные емкости.
- Ультрафиолетовое разрушение верхнего слоя ППУ (при его отсутствии или разрушении защитного окраса).
Техническое освидетельствование теплоизоляции газовых резервуаров регламентируется графиком планово-предупредительных ремонтов (ППР). При сезонной ревизии проверяется целостность защитного покрытия, отсутствие вмятин и коррозии под ним. Измеряется влажность изоляции с помощью диэлькометров. При выявлении участков с повышенной влажностью (более 5% по массе) такие участки подлежат замене. Замена локального участка без вскрытия всей изоляции возможна только при применении модульных конструкций (щитовых или скорлупных).
Экономическая эффективность правильной теплоизоляции
Инвестиции в качественную изоляцию окупаются в течение первых 2–3 лет эксплуатации. Для предприятия, эксплуатирующего парк резервуаров СУГ общим объемом 10 000 м³, снижение теплопритоков на 1% экономит десятки тонн продукта в год, которые улетучивались бы через факел или испаритель. Дополнительный эффект — стабилизация давления в резервуаре, снижение частоты срабатывания предохранительных клапанов и уменьшение нагрузки на систему регазификации.
Современные инженерные решения, такие как применение многослойных композитных покрытий с использованием пенополиуретана и аэрогеля, позволяют снизить толщину изоляции на 30% без потери термического сопротивления. Это особенно важно для транспортных цистерн, где каждый миллиметр стенки и изоляции уменьшает полезный объем и увеличивает массу груза. Например, для криогенных автомобильных цистерн СПГ переход от перлито-вакуумной изоляции к панелям с аэрогелем повышает коэффициент полезного объема на 15%.
Таким образом, теплоизоляция резервуаров для сжиженного газа — это не просто утепление, а сложная инженерная система, включающая теплофизические расчеты, выбор специфических материалов, организацию пароизоляции и защиту от внешних воздействий. Отказ от соблюдения технологии или попытка экономии на качестве изоляции неминуемо ведет к потерям продукта, внеплановым ремонтам и аварийным ситуациям. Только системный подход гарантирует безопасную и рентабельную эксплуатацию газового оборудования.
Сводная таблица данных
В таблице ниже приведены ключевые параметры и сравнительные характеристики основных типов теплоизоляционных материалов, применяемых для резервуаров сжиженного газа, а также нормативные и расчетные данные, упомянутые в статье. Все значения строго соответствуют тексту.
| Параметр / Материал | Минеральная вата (базальт) | Пенополиуретан (ППУ) | Пеностекло | Вакуумно-порошковая (перлит/аэрогель) |
|---|---|---|---|---|
| Температура кипения продукта (примеры) | Пропан: -42 °C, Бутан: -0,5 °C, Метан (СПГ): -161,5 °C | |||
| Рабочая температура материала | до -150 °C | Не указана (типично для криогенных) | от -260 °C до +450 °C | Не указана (экстремально низкая) |
| Коэффициент теплопроводности λ (Вт/(м·К)) | Не указан (статическая) | 0,022–0,028 | Не указан | 0,015 и менее |
| Горючесть | Негорючий (класс НГ) | Горючий (требуются антипирены) | Не горит | Не указана |
| Паронепроницаемость | Низкая (влагонакопление при повреждении пароизоляции) | Средняя (роль пароизоляции выполняет корка) | Абсолютная (закрытые поры) | Не указана (зависит от системы) |
| Долговечность | Не указана | Не указана | до 50 лет | Не указана |
| Типичное применение | Надземные резервуары СУГ | Малые и средние резервуары (напыление/заливка) | Опоры, стойки криогенных сосудов, плоские днища | Крупнотоннажные хранилища СПГ (сферические/цилиндрические с двойными стенками) |
| Толщина изоляции (примеры из статьи) |
— Подземные резервуары СУГ (ППУ): 80–120 мм. — Надземные резервуары СУГ (средняя полоса РФ): 150–200 мм. — Криогенные хранилища СПГ 100 000 м³ (перлит): до 1000 мм (1 метр). — Пример для пропана (100 м³, ППУ 100 мм). |
|||
| Суточные потери (пример) | Для резервуара пропана 100 м³ с ППУ 100 мм: приток тепла 0,3–0,5 кВт, испарение ~0,1–0,15% массы продукта в сутки. При увлажнении изоляции потери растут в 5–10 раз. | |||
| Критический параметр эффективности | Теплопроводность (λ), динамика влагонакопления (при конденсате/инее теплопроводность растет в десятки раз). | |||
| Обязательные компоненты системы | Пароизоляционный барьер (со стороны теплой поверхности), защитное покрытие/кожух (от мех. повреждений, УФ, осадков). | |||
| Нормативный документ для расчета | СП 61.13330.2012 (Тепловая изоляция оборудования и трубопроводов). | |||
| Метод контроля качества | Толщиномер, электрический искровой дефектоскоп (для пароизоляции), диэлькометры (для влажности, норма <5% по массе). | |||
| Экономическая эффективность (пример) | Окупаемость качественной изоляции: 2–3 года. Снижение теплопритоков на 1% для парка резервуаров 10 000 м³ экономит десятки тонн продукта в год. Применение аэрогеля + ППУ снижает толщину на 30% без потери термосопротивления. | |||
Частые вопросы по теме (FAQ)
Почему обычный утеплитель не подходит для резервуаров с пропаном или СПГ?
Ключевая особенность — экстремально низкие температуры хранения. Пропан кипит при -42 °C, а метан (СПГ) при -161,5 °C. Ошибка в выборе материала приводит к тому, что точка росы смещается внутрь изоляции. Водяной пар из воздуха конденсируется и замерзает, превращая изоляцию в лед. Это резко (в десятки раз) увеличивает теплопроводность, разрушая систему теплозащиты. Для таких условий требуются специальные материалы с закрытыми порами или вакуумные системы.
Какая толщина теплоизоляции требуется для резервуара СУГ и как она рассчитывается?
Согласно данным статьи, расчет ведется по методике СП 61.13330.2012. Толщина зависит от типа резервуара. Для подземных резервуаров СУГ (с температурой грунта ~+5 °C) слой пенополиуретана (ППУ) составляет 80–120 мм. Для надземных резервуаров в средней полосе — 150–200 мм. Для криогенных сферических хранилищ СПГ объемом 100 000 м³ слой перлитового песка в межстенном пространстве может достигать 1000 мм (1 метр). Главная цель расчета — предотвратить конденсацию влаги на поверхности и обеспечить нормируемый тепловой поток.
Почему пароизоляция так же важна, как и сама теплоизоляция?
Теплоизоляция лишь замедляет теплопередачу, но при большом градиенте температур точка росы смещается внутрь теплоизоляционного слоя. Без пароизоляционного барьера водяной пар из теплого воздуха проникает под покрытие, где конденсируется и замерзает. При оттаивании влага разрывает структуру изоляции. Поэтому со стороны теплой поверхности всегда монтируется пароизоляция (для ППУ это плотная корка, для минваты — битумно-полимерная мастика или мембрана), что делает систему многослойной.
Какие последствия увлажнения теплоизоляции резервуара с пропаном?
По данным статьи, для резервуара пропана объемом 100 м³ с изоляцией ППУ 100 мм суточные теплопотери составляют около 0,3–0,5 кВт. Это вызывает испарение 0,1–0,15% массы продукта в сутки. При повреждении или увлажнении изоляции теплоприток вырастает в 5–10 раз, что делает потери продукта экономически невыгодными и создает опасность роста давления в резервуаре из-за интенсивного парообразования.
Как контролируется качество смонтированной теплоизоляции на газовом резервуаре?
Монтаж строго регламентирован. При напылении ППУ требуется предварительный нагрев металла до +15 °C и послойное нанесение с контролем толщины толщиномером. Для минеральной ваты обязательна шахматная перевязка швов, чтобы исключить сквозные щели. После монтажа критически важным является контроль герметичности пароизоляции — применяется метод неразрушающего контроля с помощью электрического искрового дефектоскопа для поиска щелевых дефектов.
