Солнечные электростанции на крыше завода для снижения потребления сетевой энергии в летние пики
Промышленные предприятия в странах с жарким климатом сталкиваются с острой проблемой — резким ростом стоимости электроэнергии в летние месяцы. Причина кроется в совпадении двух факторов: максимальной солнечной активности и пиковой нагрузки на сети охлаждения и кондиционирования. Установка солнечной электростанции (СЭС) на крыше завода — это инженерное решение, которое позволяет снизить зависимость от централизованного энергоснабжения именно в самые напряженные часы.
Принцип работы такой станции основан на прямой компенсации сетевого потребления. В период с 11:00 до 16:00, когда тарифы на электроэнергию достигают максимума, фотоэлектрические модули генерируют наибольшую мощность. Эта энергия сразу направляется на питание производственного оборудования и систем микроклимата. В результате завод потребляет из общей сети на 30-50% меньше, а перегрузка питающих линий снижается без необходимости отключения технологических процессов.
Почему именно крыша? Эффективность использования промышленных площадей
Типовое промышленное здание имеет значительную площадь кровли, которая чаще всего не используется для других целей. С точки зрения физики, установка панелей на высоте 10-15 метров над землей уменьшает нагрев самой кровли. Модули работают как экран, снижая температуру перекрытия на 3-5 градусов Цельсия. Это уменьшает теплоприток в цех и снижает нагрузку на компрессоры систем кондиционирования.
Кроме того, крыша завода редко затеняется окружающей застройкой или деревьями. Панели устанавливаются под фиксированным углом (обычно 10-15 градусов), который оптимален для широты расположения предприятия. Для средней полосы и южных регионов такой угол обеспечивает максимальный выработку в период с апреля по сентябрь, когда потребление энергии для охлаждения максимально.
Технические аспекты: расчет мощности и подбор оборудования
Процесс проектирования начинается с аудита существующего потребления. Специалисты анализируют суточный график нагрузки завода за предыдущие три летних месяца. Ключевой показатель — максимальная одномоментная мощность (кВт), которую завод потребляет в пиковый час. Цель СЭС — перекрыть 60-70% этого пика.
Расчет количества панелей основан на паспортной мощности одного модуля (стандарт — 550-600 Вт) и среднем количестве солнечных часов в сутки. Для завода с пиком потребления 500 кВт потребуется поле панелей номинальной мощностью около 350-400 кВт. На крыше для этого необходимо выделить зону площадью примерно 2500-3000 квадратных метров (с учетом проходов для обслуживания и пожарных разрывов).
Специфика инверторов и безопасность подключения
Промышленная СЭС принципиально отличается от бытовой использованием трехфазных инверторов с мощностью 50-100 кВт. Такие устройства синхронизируют фазу и частоту генерируемого тока с параметрами заводской сети. Современные модели S мощность до 150 кВт имеют КПД 98,5% и встроенную защиту от островкования. Если сеть пропадает, инвертор мгновенно отключается, чтобы не допустить подачи напряжения на линии, которые ремонтируют бригады энергосбыта.
Подключение выполняется через отдельный распределительный щит, установленный на кровле или в техническом помещении. Кабель прокладывается по кратчайшему пути к главному распределительному устройству (ГРЩ) завода. Обязательна установка автоматического ввода резерва (АВР), который в случае облачности или снижения генерации плавно переключает нагрузку обратно на сеть без отключения станков и компрессоров.
Экономия и возврат инвестиций в период пиковых тарифов
Экономический эффект напрямую зависит от разницы между дневным и ночным тарифом. Во многих регионах для промышленных предприятий действуют зонные тарифы, где пиковая зона дороже ночной в 2-3 раза. СЭС объемом 300 кВт за типичный июльский день (6 часов интенсивной работы) вырабатывает 1800 кВт·ч. Каждый киловатт-час, произведенный панелями в пиковый час, замещает сетевую электроэнергию по максимальному тарифу.
Срок окупаемости для промышленной крышной СЭС при условии использования собственного потребления (без продажи в сеть) составляет от 4 до 6 лет. Точная цифра зависит от стоимости монтажа (в среднем 50-70 тысяч рублей за 1 кВт установленной мощности) и текущих тарифов. После выхода на окупаемость завод получает практически бесплатную электроэнергию в самые жаркие часы в течение как минимум 20-25 лет срока службы панелей.
Монтаж на сложные кровли: плоские и скатные покрытия

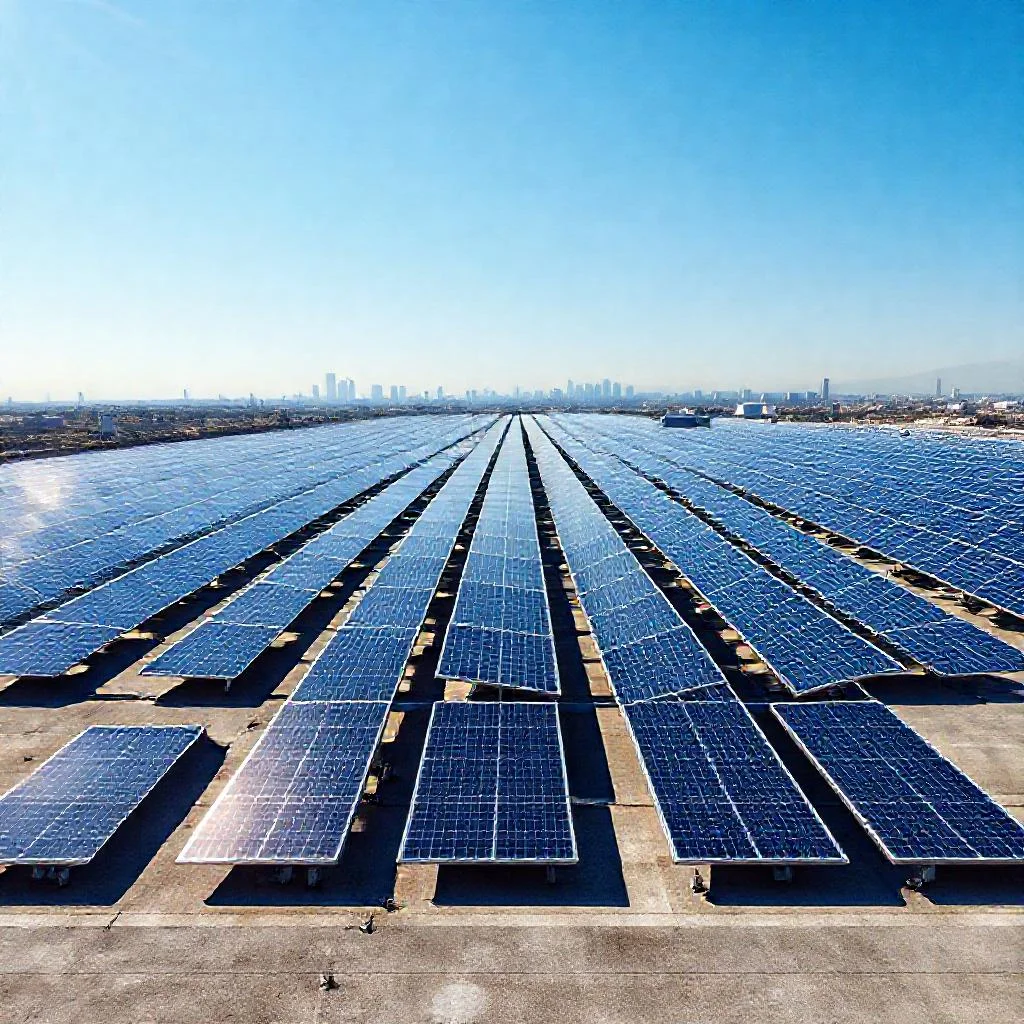

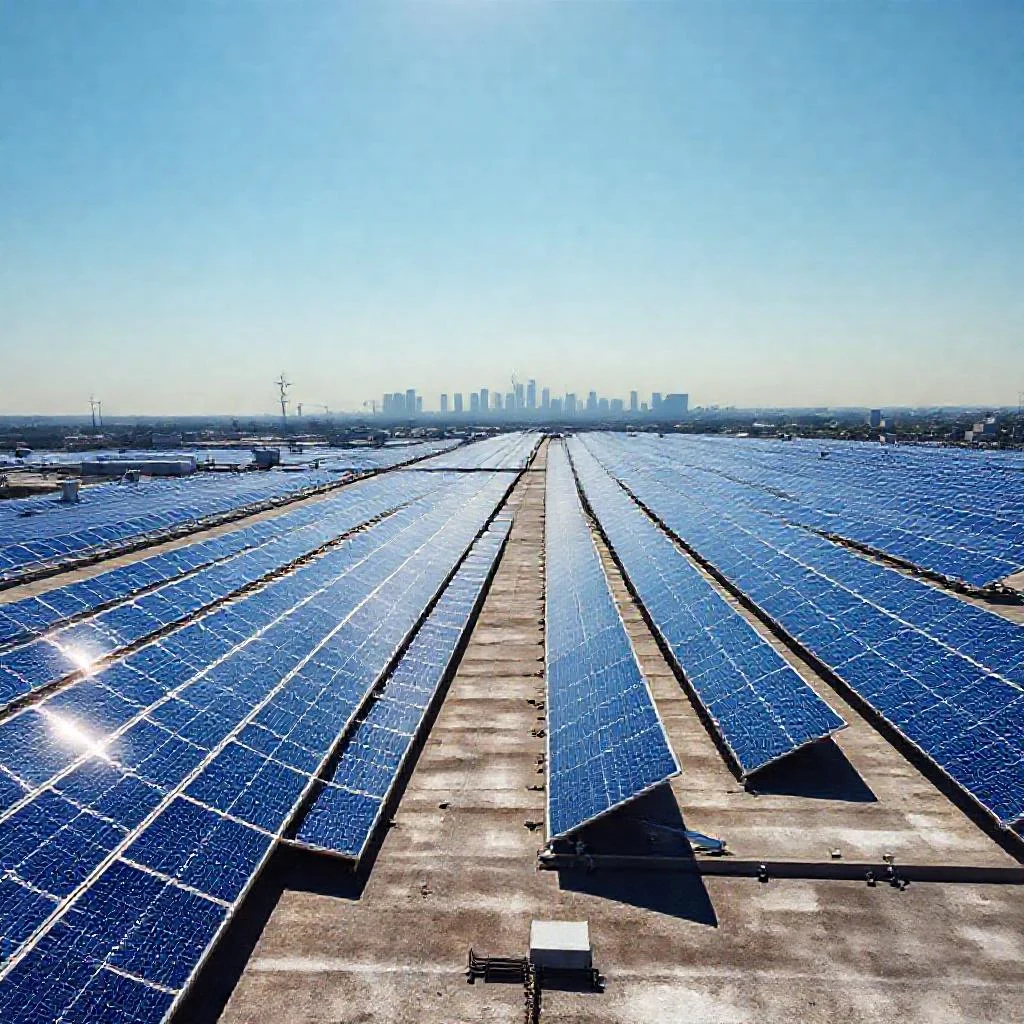

Промышленные корпуса имеют два основных типа кровли: плоская с рулонным покрытием и скатная из профлиста. Для плоской кровли используются балластные системы крепления. Панели размещают на пластиковых подставках, утяжеленных бетонными блоками. Балласт не требует сверления кровли, что гарантирует сохранение гидроизоляции. Вес системы (обычно 15-20 кг на квадратный метр) не превышает типовую снеговую нагрузку для данного региона.
Для скатных крыш из металлочерепицы или профнастила применяются крюки-фиксаторы, которые вкручиваются в верхнюю часть волны профлиста. Под крюк обязательно прокладывается уплотнительная резиновая прокладка, предотвращающая попадание влаги в утеплитель. Алюминиевые направляющие устанавливаются перпендикулярно скату. Важно использовать расчет ветровой нагрузки, чтобы панели не сорвало при шквальном ветре до 40 м/с.
Режимы работы с сетью и накопление энергии
Существует два базовых сценария потребления. Первый — прямая отдача энергии в заводскую сеть без накопления. Это простейшая и наиболее дешевая схема. Она эффективна, если пик генерации совпадает с пиком потребления (например, работа компрессорной станции или холодильного оборудования). Второй сценарий предполагает использование системы накопления энергии (СНЭ). Литий-железо-фосфатные аккумуляторы емкостью 200-500 кВт·ч позволяют накапливать излишки энергии в облачные периоды, но удваивают стоимость всей системы.
Выбор схемы диктуется спецификой производственного цикла. На заводах с непрерывным производством (24/7) часто выгоднее иметь СНЭ для покрытия вечернего пика. Для предприятий, работающих только в дневную смену (с 8:00 до 17:00), прямая компенсация без аккумуляторов дает максимальную окупаемость с минимальным сроком возврата инвестиций.
Правовые аспекты и согласование мощности
В большинстве юрисдикций установка генерации на стороне потребителя мощностью до 670 кВт не требует строительства отдельных линий электропередачи. Однако необходимо технико-экономическое обоснование и согласование с сетевой организацией. Ключевой документ — акт технологического присоединения, в котором прописана максимальная мощность генерации, которую завод может выдавать в сеть без изменения схемы внешнего электроснабжения.
Особое внимание уделяется точности узла учета. Двунаправленный счетчик фиксирует и потребление из сети, и отдачу (если она разрешена). Для чистого самопотребления отдача в сеть обычно отключается программно в настройках инвертора, чтобы избежать обратного тока. Это защищает автоматику завода и исключает претензии со стороны энергосбыта по качеству электроэнергии.
Обслуживание и мониторинг производительности
Крышные СЭС требуют минимального, но регулярного обслуживания. Основная операция — удаление пыли и грязи с поверхности панелей. В условиях промышленного предприятия оседание цементной или металлической пыли может снизить выработку на 10-15% уже через месяц. Мытье проводится мягкой щеткой с деминерализованной водой либо дождеванием (автоматические системы мойки). Периодичность — раз в 1-3 месяца в зависимости от запыленности воздуха.
Современные контроллеры и инверторы оснащены системами удаленного мониторинга. С диспетчерского пульта завода видна текущая мощность генерации, напряжение на каждой цепочке панелей и температура инвертора. При отклонении параметров система автоматически отправляет предупреждение сервисной службе. Анализ статистики за год позволяет своевременно выявить затенение или деградацию отдельных модулей.
Грамотное проектирование как залог стабильной работы
Успех внедрения промышленной СЭС на крыше завода напрямую зависит от точности предпроектных данных. Важно учитывать не только солнечную радиацию, но и характер облачности в летние месяцы, ориентацию здания относительно сторон света и наличие вентиляционных шахт на кровле. Ошибка на этапе разметки приводит к затенению панелей в утренние или вечерние часы, что снижает выработку на 20-30%.
Компетентный подрядчик всегда проводит теневой анализ с помощью специализированного программного обеспечения (PVsyst, PVSol). Моделирование позволяет рассчитать точное количество панелей, их ориентацию и схему подключения к инверторам. Только такой подход гарантирует, что установленная мощность действительно перекроет летний пик потребления и завод получит реальную экономию в самые дорогие часы работы сети.
Сводная таблица данных
В таблице ниже представлены ключевые технические, экономические и эксплуатационные параметры солнечной электростанции (СЭС) на крыше промышленного завода, предназначенной для снижения потребления сетевой энергии в летние пиковые периоды. Данные строго соответствуют информации, приведенной в исходной статье.
| Параметр / Характеристика | Описание / Значение / Диапазон | Примечание (из текста статьи) |
|---|---|---|
| Период пиковой генерации СЭС и максимальных тарифов | с 11:00 до 16:00 | Совпадение максимальной солнечной активности и пиковой нагрузки на сети охлаждения. |
| Снижение потребления из общей сети | на 30-50% | В летние пиковые часы за счет работы СЭС. |
| Высота установки панелей над землей (типовая) | 10-15 метров | Уменьшает нагрев кровли, снижая теплоприток в цех. |
| Снижение температуры перекрытия кровли | на 3-5 градусов Цельсия | Благодаря экранирующему эффекту панелей. |
| Типовой угол наклона панелей | 10-15 градусов | Оптимален для широты средней полосы и южных регионов. |
| Целевое перекрытие пика потребления СЭС | 60-70% | От максимальной одномоментной мощности завода. |
| Паспортная мощность одного модуля (стандарт) | 550-600 Вт | Используется для расчета количества панелей. |
| Пример номинальной мощности СЭС | 350-400 кВт | Для завода с пиком потребления 500 кВт. |
| Требуемая площадь кровли (с учетом проходов и разрывов) | 2500-3000 м² | Для размещения СЭС мощностью 350-400 кВт. |
| Мощность промышленных трехфазных инверторов | 50-100 кВт | Отличие промышленной СЭС от бытовой. |
| Максимальная мощность модели инвертора | до 150 кВт | Современные модели с КПД 98,5%. |
| Коэффициент полезного действия (КПД) инвертора | 98,5% | У современных моделей с защитой от островкования. |
| Разница между пиковым и ночным тарифом для промпредприятий | в 2-3 раза | В регионах с зонными тарифами. |
| Пример выработки СЭС (300 кВт) за июльский день | 1800 кВт·ч | За 6 часов интенсивной работы. |
| Срок окупаемости промышленной крышной СЭС | от 4 до 6 лет | При условии использования только собственного потребления. |
| Стоимость монтажа (средняя) | 50-70 тысяч рублей за 1 кВт установленной мощности | Влияет на срок окупаемости. |
| Срок службы панелей (гарантия) | 20-25 лет | Период получения практически бесплатной энергии после окупаемости. |
| Вес балластной системы крепления на плоской кровле | 15-20 кг на м² | Не превышает типовую снеговую нагрузку. |
| Максимальный шквальный ветер для расчета креплений | до 40 м/с | Учет ветровой нагрузки обязателен. |
| Емкость литий-железо-фосфатных аккумуляторов (СНЭ) | 200-500 кВт·ч | Используются для накопления энергии, но удваивают стоимость системы. |
| Максимальная мощность генерации без строительства новых ЛЭП (в большинстве юрисдикций) | до 670 кВт | Требуется согласование с сетевой организацией. |
| Снижение выработки из-за пыли (цементной/металлической) | на 10-15% | Уже через месяц без очистки. |
| Периодичность мытья панелей | раз в 1-3 месяца | В зависимости от запыленности воздуха. |
| Снижение выработки при ошибке в разметке (затенение) | на 20-30% | Из-за вентиляционных шахт или неверной ориентации. |
Частые вопросы по теме (FAQ)
Какой процент пикового потребления завода может перекрыть солнечная электростанция на крыше?
Цель проектирования промышленной СЭС — перекрыть 60-70% максимальной одномоментной мощности (кВт), которую завод потребляет в пиковый час. Этот показатель рассчитывается на основе аудита суточного графика нагрузки за предыдущие три летних месяца.
Какую мощность и площадь панелей нужно установить для завода с пиком потребления 500 кВт?
Для завода с пиком потребления 500 кВт потребуется поле панелей номинальной мощностью около 350-400 кВт (исходя из цели перекрыть 60-70% пика). На крыше для этого необходимо выделить зону площадью примерно 2500-3000 квадратных метров с учетом проходов для обслуживания и пожарных разрывов. Расчет ведется на основе паспортной мощности одного модуля (стандарт — 550-600 Вт).
Насколько снижается потребление из общей сети в летние пиковые часы?
В период с 11:00 до 16:00, когда тарифы максимальны, завод потребляет из общей сети на 30-50% меньше. Это достигается за счет прямой компенсации: энергия от фотоэлектрических модулей сразу направляется на питание производственного оборудования и систем микроклимата.
Какой срок окупаемости и стоимость монтажа для промышленной крышной СЭС?
Срок окупаемости при условии использования собственного потребления (без продажи в сеть) составляет от 4 до 6 лет. Точная цифра зависит от стоимости монтажа (в среднем 50-70 тысяч рублей за 1 кВт установленной мощности) и текущих тарифов. После окупаемости завод получает практически бесплатную электроэнергию в самые жаркие часы в течение как минимум 20-25 лет.
Какая схема подключения используется для чистого самопотребления?
Для чистого самопотребления отдача в сеть обычно отключается программно в настройках инвертора, чтобы избежать обратного тока. Подключение выполняется через отдельный распределительный щит с обязательной установкой автоматического ввода резерва (АВР). Двунаправленный счетчик фиксирует потребление из сети, а отдача заблокирована для исключения претензий со стороны энергосбыта.
