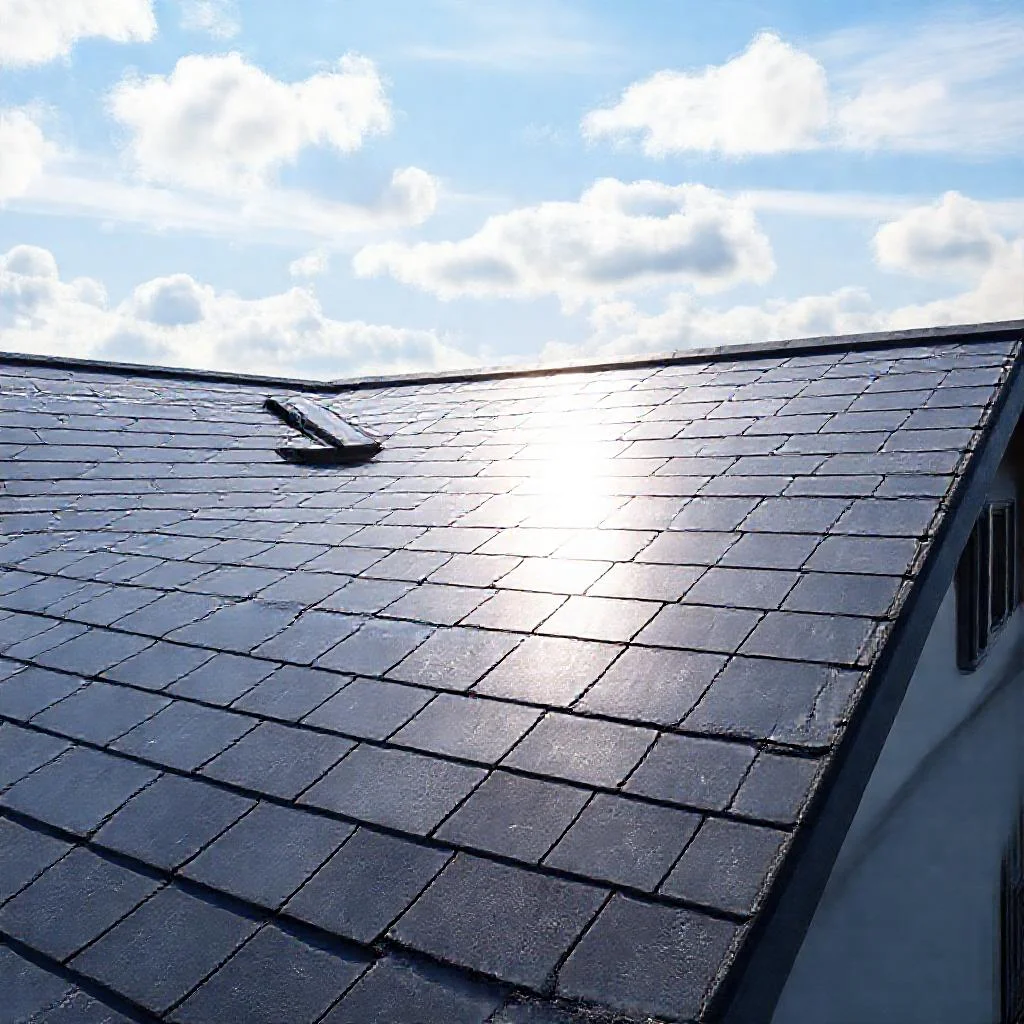

Солнечная черепица (BIPV): конструкция, технология и практическое применение в архитектуре
Солнечная черепица представляет собой класс строительных материалов, объединенных концепцией Building Integrated Photovoltaics (BIPV). В отличие от традиционных навесных панелей, BIPV-элементы замещают собой часть кровельного покрытия, выполняя одновременно две функции: защиту здания от осадков и генерацию электроэнергии. Массовое внедрение этой технологии стало возможным благодаря развитию тонкопленочных фотоэлектрических преобразователей и модульной архитектуре черепичных систем.
Основное отличие BIPV-черепицы от классических кремниевых модулей — отсутствие алюминиевого каркаса и стеклянной подложки с воздушным зазором. Фотоэлектрические элементы ламинируются непосредственно в керамическую, стеклянную или полимерную основу. Это исключает образование вентилируемого зазора, что меняет тепловой режим кровли и требует особого расчета вентиляции подкровельного пространства.
Типы солнечной черепицы по материаловедению
На современном рынке представлено три конструктивно различных типа солнечной черепицы. Первый тип — керамическая черепица с встроенными моно- или поликристаллическими элементами. В этом случае стандартный керамический профиль модифицируется: на верхнюю поверхность гонта кассетным методом крепится кремниевая пластина, защищенная слоем закаленного стекла толщиной 2,5–3,2 мм.
Второй тип — стеклянная черепица. Производители используют высокопрочное каленое стекло с низким содержанием железа. Такой материал пропускает до 91–93% светового потока, что позволяет использовать эффективные тонкопленочные элементы на основе CIGS (селено-индий-галлиево-медный сплав) или аморфного кремния. Толщина стеклянной черепицы редко превышает 6–8 мм, а вес составляет 14–18 кг на квадратный метр.
Третий тип — композитная черепица на полимерной основе. Технология исключает хрупкое стекло: фотоэлементы помещаются между слоями этиленвинилацетата (EVA) и защищаются поликарбонатным или фторполимерным покрытием. Такая черепица гибкая, устойчива к точечным ударам и весит на 30–40% меньше керамических аналогов.
Энергетические характеристики и реальные показатели КПД
Коэффициент полезного действия солнечной черепицы BIPV напрямую зависит от типа используемых фотоэлементов. Монокристаллические кремниевые пластины, встраиваемые в керамику, демонстрируют КПД 15–18%. Тонкопленочные CIGS-элементы на стеклянной подложке выдают показатель 12–16% в массовом производстве. Аморфный кремний, используемый в гибких модулях, уступает: его КПД составляет 6–9%.
Номинальная мощность одного квадратного метра солнечной черепицы варьируется от 80 до 150 Вт. Для сравнения: обычная поликристаллическая панель на алюминиевой раме выдает 180–220 Вт/м². Снижение выработки объясняется несколькими причинами. Во-первых, часть площади черепицы занята замками и перекрытиями, не участвующими в генерации. Во-вторых, затенение от соседних гонтов утром и вечером снижает приход фотонов к активной поверхности.
Температурный коэффициент мощности у BIPV-черепицы выше, чем у вентилируемых панелей. При нагреве кровли до 65–75 °C потери мощности достигают 12–18% от номинала. Это особенно критично на темной керамике, поглощающей больше инфракрасного излучения. Практика эксплуатации показывает, что реальная среднегодовая выработка солнечной черепицы составляет 75–82% от аналогичного массива наклонных панелей той же установленной мощности.
Монтаж и структурная интеграция в кровельный пирог
Укладка солнечной черепицы кардинально отличается от монтажа традиционных солнечных панелей. Монтаж начинается с устройства сплошной обрешетки из влагостойкой фанеры или OSB-3 толщиной не менее 18 мм. Это обязательное условие: точечное крепление к стропилам, как для обычной черепицы, недопустимо из-за хрупкости фотоэлектрических элементов.
Следующий этап — укладка подкровельной гидроизоляции с высокой паропроницаемостью. Пленка с диффузионной мембраной обязательна, поскольку отвод влаги через вентиляцию под кровлей затруднен. Поверх мембраны монтируется контробрешетка для создания вентиляционного зазора высотой не менее 50 мм. Без этого зазора конденсат выводится недостаточно, что приводит к отказу электроники и коррозии контактов.
Каждый гонт солнечной черепицы имеет герметичный клеммный разъем. Провода от соседних плиток соединяются последовательно через специальные Y-коннекторы с классом защиты IP67. Токоведущие шины прячутся под соседними гонтами или выводятся по коньковому зазору. Важно, что производители запрещают скручивать провода в жгуты и прокладывать их под гидроизоляцией — это создает риск перегрева в летний период.
Электрическая схема, инверторы и безопасность
Солнечная черепица генерирует постоянный ток напряжением от 30 до 80 В в зависимости от количества последовательно соединенных элементов. Для безопасности человека в системах BIPV обязательно используются микроинверторы или оптимизаторы мощности. Это требование не техническая рекомендация, а норма безопасности: при последовательном соединении 10–15 черепиц напряжение цепи превышает 300 В, что смертельно опасно при повреждении кровли во время пожара или ремонта.
Каждый микроинвертор мощностью 250–400 Вт обслуживает один или два гонта. Устройство монтируется на обрешетку под черепицу, что затрудняет доступ к нему для обслуживания. Срок службы микроинверторов — 10–15 лет, тогда как сама черепица рассчитана на 25–30 лет работы. Это означает плановую замену электроники в середине срока эксплуатации кровли.
Система заземления BIPV-кровли критически важна. Металлические замки, рамки и несущие профили соединяются медным проводом сечением не менее 6 мм² в единый контур. В отличие от панелей на рамах, черепица не имеет гальванической развязки от здания, и любое повреждение изоляции токоведущих жил создает риск поражения током через металлическую кровельную фурнитуру.
Экономика проекта: стоимость и окупаемость
Линейная стоимость одного квадратного метра солнечной черепицы в 2024 году составляет от 18 000 до 45 000 рублей в зависимости от типа фотоэлементов и сложности монтажа. Для сравнения: качественная натуральная черепица без фотомодулей стоит 6 000–12 000 рублей за квадратный метр, а солнечные панели отдельно обходятся в 5 000–8 000 рублей за квадратный метр установленной мощности.
Интегрированная BIPV-система мощностью 3 кВт (около 20–25 м² кровли) обходится в 350–600 тысяч рублей с учетом инвертора и монтажа. Окупаемость при средней тарифной ставке в России 4,5–6 рублей за киловатт-час составляет 12–18 лет. В регионах с высоким уровнем солнечной инсоляции (Краснодарский край, Крым, Алтай) срок окупаемости снижается до 9–11 лет.
Экономическая целесообразность резко возрастает в условиях замены кровли. Если зданию требуется капитальный ремонт кровельного покрытия, разница между обычной черепицей и BIPV-черепицей составляет всего 30–50% от общей стоимости ремонта, так как работы по гидроизоляции, обрешетке и разборке старого покрытия идентичны. В таких проектах окупаемость сокращается до 7–9 лет.
Взаимодействие с архитектурой и ограничения
Солнечная черепица доступна в пятнадцати-двадцати цветовых решениях: от классического графита до терракотового красного и антрацитового. Оптические покрытия на стекле снижают отражение до 2–3%, что исключает бликование и не ослепляет жителей соседних домов. Это особенно важно для районов с плотной застройкой, где установка зеркальных панелей запрещена градостроительными нормами.
Ориентация и уклон кровли жестко влияют на выработку. Оптимальным считается уклон 30–40 градусов с ориентацией на юг. Кровля восточной и западной ориентации теряет 20–30% годовой выработки. Северные скаты монтировать технически возможно, но экономически нецелесообразно — выработка падает на 50–60%. Затенение от вентиляционных труб, дымоходов и мансардных окон снижает мощность каждой затененной черепицы пропорционально, при этом падает производительность всей последовательной цепочки.
Механическая прочность BIPV-черепицы соответствует классам нагрузки CE 2–3 по евростандарту EN 490. Это означает ветровую нагрузку до 2,4 кПа и снеговую нагрузку до 240 кг/м². Однако точечные нагрузки — удары града диаметром более 30 мм или падение веток — являются критичными. Производители не дают гарантию на замену при механических повреждениях, вызванных падением предметов.
Технический мониторинг и интеллектуальные функции — неотъемлемая часть современных BIPV-систем. Каждый блок черепицы может быть оборудован датчиком температуры и тока. Данные передаются на шлюз по протоколу Wi-Fi или LoRaWAN. Нормальная рабочая температура ячейки не должна превышать 85 °C. Если датчик фиксирует перегрев, система автоматически снижает ток нагрузки или отключает данный сегмент. Это предотвращает деградацию ламината и образование горячих точек на кремниевых пластинах.
Обслуживание солнечной черепицы в условиях средней полосы России сводится к двум операциям. Первая — удаление снега и наледи силиконовым скребком или горячим воздухом. Металлические скребки и лопаты категорически запрещены, так как царапают защитный слой и снижают светопропускание. Вторая — очистка от пыли и грязи раз в сезон при помощи воды без химически активных моющих средств. Абразивные составы разрушают антирефлексное покрытие и уменьшают выработку на 5–8%. Периодичность обслуживания в засушливых регионах сокращается до одного раза в два-три месяца.
Утилизация отработавшей солнечной черепицы пока является проблемой. Композитные модули на полимерной основе практически не поддаются рециклингу. Стеклянные и керамические типы можно перерабатывать на предприятиях, принимающих фотоэлектрические панели, с выделением серебра, меди и кремния. Однако выход вторсырья составляет не более 45% от массы модуля из-за встроенного ламината EVA. Разработка методов полной разборки BIPV-модулей остается актуальной задачей материаловедения.
Перспективным направлением является интеграция твердотельных аккумуляторов непосредственно в подкровельное пространство. Прототипы 2023–2024 годов демонстрируют размещение литий-железо-фосфатных ячеек толщиной 8–10 мм в структуре обрешетки. Такая гибридная система способна хранить до 2–4 кВт·ч на квадратный метр площади, что в сочетании с черепицей позволяет автономным домам отключаться от сети на 5–8 часов в летний период.
Климатическая надежность BIPV подтверждена сертификатами IEC 61215 и IEC 61730. Стеклянная черепица выдерживает 2400 циклов термоудара от минус 40 до плюс 85 °C без видимых повреждений. Керамические модули имеют пониженный коэффициент теплового расширения, и производители указывают ресурс не менее 50 термоциклов без деградации. На практике в условиях Сибири с перепадами температур до 70–80 °C за сутки массовых отказов не зафиксировано, что подтверждает корректность заводских тестов.
Строительные нормы для BIPV-кровли унифицируются в рамках ГОСТ Р 70027–2022. Этот документ вводит обязательное требование: отключающая способность системы должна быть обеспечена на уровне отдельных гонтов, а не группой. То есть при аварии или ремонте отключать разрешается только тот элемент, к которому есть доступ, без остановки генерации всей кровли. Это достигается за счет гальванической развязки на каждом микроинверторе и протокола быстрого отключения Rapid Shutdown.
Использование солнечной черепицы BIPV оправдано в трех базовых сценариях. Первый — строительство с нуля с закладкой электроники и обрешетки на этапе проекта. Второй — реконструкция старой кровли с одновременным ремонтом гидроизоляции и утепления. Третий — объекты с жесткими архитектурными требованиями: исторические здания, фасадные зоны, охраняемые ландшафты, где панели на рамах признаются недопустимым искажением облика. В этих случаях BIPV является не альтернативой, а единственным технически возможным способом использования фотоэлектрической генерации без нарушения регламентов.
Современные решения на базе CIGS и полимерных ламинатов уже приближаются по стоимости к премиальным керамическим кровлям. При росте объемов выпуска на 12–15% в год и увеличении автоматизации монтажа прогнозируется снижение цены квадратного метра до уровня обычной черепицы плюс типовой панели к 2028–2030 году. На текущем этапе выбор между классическими панелями и солнечной черепицей сводится к дилемме: максимальная экономия и КПД либо бесшовная интеграция и архитектурная эстетика.
Сводная таблица данных
В таблице ниже представлены ключевые технические, энергетические, экономические и эксплуатационные параметры солнечной черепицы BIPV, систематизированные на основе данных статьи. Данные включают сравнение типов черепицы по материалам, показатели КПД и мощности, требования к монтажу, стоимость, а также условия эксплуатации и безопасности.
| Категория | Параметр / Тип | Значение / Характеристика |
|---|---|---|
| Типы по материаловедению | Керамическая черепица | Стандартный керамический профиль с кремниевой пластиной, защищенной закаленным стеклом толщиной 2,5–3,2 мм. |
| Стеклянная черепица | Высокопрочное каленое стекло с низким содержанием железа. Толщина 6–8 мм, вес 14–18 кг/м². Пропускает 91–93% светового потока. | |
| Композитная черепица (полимерная) | Фотоэлементы между слоями EVA, защита поликарбонатным или фторполимерным покрытием. Гибкая, устойчива к точечным ударам, легче керамики на 30–40%. | |
| Фотоэлементы (CIGS) | Тонкопленочные элементы на основе селено-индий-галлиево-медного сплава, используемые в стеклянной черепице. | |
| Фотоэлементы (аморфный кремний) | Тип элементов, используемый в гибких модулях. | |
| Энергетические характеристики | КПД монокристаллических (в керамике) | 15–18% |
| КПД CIGS (на стекле) | 12–16% | |
| КПД аморфного кремния (гибкие) | 6–9% | |
| Номинальная мощность | 80–150 Вт/м² | |
| Сравнение с традиционными панелями | Мощность поликристаллической панели | 180–220 Вт/м² |
| Температурные потери BIPV (при 65–75 °C) | 12–18% от номинала | |
| Реальная среднегодовая выработка BIPV | 75–82% от массива наклонных панелей той же мощности | |
| Монтаж и конструкция | Обрешетка | Сплошная, из влагостойкой фанеры или OSB-3 толщиной не менее 18 мм. |
| Подкровельная гидроизоляция | Высокопаропроницаемая диффузионная мембрана. | |
| Вентиляционный зазор | Высотой не менее 50 мм (контробрешетка). | |
| Разъемы | Герметичные клеммные, Y-коннекторы с классом защиты IP67. | |
| Запрет монтажа | Запрещено скручивать провода в жгуты и прокладывать их под гидроизоляцией (риск перегрева). | |
| Электрическая схема и безопасность | Напряжение цепи | Постоянный ток 30–80 В (на элементе); при последовательном соединении 10–15 черепиц — превышает 300 В (смертельно опасно). |
| Обязательное оборудование | Микроинверторы или оптимизаторы мощности (мощность 250–400 Вт, срок службы 10–15 лет). | |
| Система заземления | Медный провод сечением не менее 6 мм², соединение в единый контур (металлические замки, рамки, профили). | |
| Норма безопасности | Отключающая способность на уровне отдельных гонтов, гальваническая развязка на каждом микроинверторе (протокол Rapid Shutdown). | |
| Экономика проекта (2024 г.) | Стоимость 1 м² солнечной черепицы | 18 000 – 45 000 руб. |
| Стоимость 1 м² обычной черепицы | 6 000 – 12 000 руб. | |
| Стоимость солнечных панелей (за 1 м² мощности) | 5 000 – 8 000 руб. | |
| Стоимость системы 3 кВт (20–25 м²) | 350 000 – 600 000 руб. (с инвертором и монтажом) | |
| Окупаемость (РФ, тариф 4,5–6 руб./кВт·ч) | 12–18 лет; в южных регионах (Краснодар, Крым) — 9–11 лет; при замене кровли — 7–9 лет. | |
| Архитектура и ограничения | Цветовые решения | 15–20 вариантов (от графита до терракотового и антрацитового). |
| Оптимальный уклон и ориентация | 30–40 градусов, ориентация на юг. | |
| Потери при восточной/западной ориентации | 20–30% годовой выработки. | |
| Потери на северных скатах | 50–60% (экономически нецелесообразно). | |
| Прочность и нагрузка | Класс нагрузки (EN 490) | CE 2–3. |
| Ветровая нагрузка | До 2,4 кПа. | |
| Снеговая нагрузка | До 240 кг/м². | |
| Эксплуатация и обслуживание | Удаление снега и наледи | Силиконовый скребок или горячий воздух. Металлические скребки и лопаты запрещены. |
| Очистка от пыли и грязи | Вода без химически активных моющих средств; раз в сезон (в засушливых — раз в 2–3 месяца). | |
| Мониторинг | Датчики температуры и тока, передача по Wi-Fi или LoRaWAN. Нормальная температура ячейки — не более 85 °C. | |
| Ресурс и утилизация | Срок службы черепицы / микроинверторов | 25–30 лет / 10–15 лет. |
| Утилизация (выход вторсырья) | Не более 45% от массы модуля (стеклянные и керамические). Композитные не поддаются рециклингу. | |
| Сертификация и нормы | Сертификаты | IEC 61215, IEC 61730. |
| Стандарты РФ | ГОСТ Р 70027–2022 (отключающая способность на уровне отдельных гонтов). |
Частые вопросы по теме (FAQ)
Каков реальный КПД солнечной черепицы BIPV и как он зависит от типа фотоэлементов?
Коэффициент полезного действия напрямую зависит от типа фотоэлементов. Монокристаллические кремниевые пластины, встраиваемые в керамику, демонстрируют КПД 15–18%. Тонкопленочные CIGS-элементы на стеклянной подложке выдают показатель 12–16% в массовом производстве. Аморфный кремний, используемый в гибких модулях, имеет КПД 6–9%. Номинальная мощность одного квадратного метра солнечной черепицы варьируется от 80 до 150 Вт, что ниже, чем у обычных панелей из-за замков и перекрытий, не участвующих в генерации, а также затенения от соседних гонтов.
Каковы требования к монтажу и подкровельному пирогу для солнечной черепицы?
Монтаж кардинально отличается от обычных панелей. Обязательна сплошная обрешетка из влагостойкой фанеры или OSB-3 толщиной не менее 18 мм. Далее укладывается подкровельная гидроизоляция с высокой паропроницаемостью. Поверх мембраны монтируется контробрешетка для создания вентиляционного зазора высотой не менее 50 мм, так как отвод влаги через вентиляцию под кровлей затруднен из-за отсутствия воздушного зазора в самой черепице.
Каковы стоимость и срок окупаемости системы солнечной черепицы?
Линейная стоимость одного квадратного метра в 2024 году составляет от 18 000 до 45 000 рублей. Интегрированная BIPV-система мощностью 3 кВт (около 20–25 м² кровли) обходится в 350–600 тысяч рублей. Окупаемость при средней тарифной ставке в России 4,5–6 рублей за киловатт-час составляет 12–18 лет. В регионах с высоким уровнем солнечной инсоляции (Краснодарский край, Крым, Алтай) срок окупаемости снижается до 9–11 лет. При замене кровли окупаемость сокращается до 7–9 лет.
Почему в системах солнечной черепицы обязательно использование микроинверторов?
Использование микроинверторов или оптимизаторов мощности является нормой безопасности. При последовательном соединении 10–15 черепиц напряжение цепи превышает 300 В, что смертельно опасно при повреждении кровли во время пожара или ремонта. Каждый микроинвертор мощностью 250–400 Вт обслуживает один или два гонта, обеспечивая гальваническую развязку и позволяя отключать только поврежденный элемент без остановки генерации всей кровли, что соответствует требованиям ГОСТ Р 70027–2022.
Каковы особенности обслуживания и ограничения солнечной черепицы?
Обслуживание включает удаление снега и наледи только силиконовым скребком или горячим воздухом (металлические скребки запрещены, так как царапают защитный слой) и очистку от пыли и грязи водой без химических и абразивных средств раз в сезон (в засушливых регионах раз в два-три месяца). К ограничениям относится чувствительность к точечным нагрузкам (градом более 30 мм, падением веток) — производители не дают гарантию при таких повреждениях. Северные скаты кровли теряют 50–60% выработки, а восточные и западные — 20–30%.
