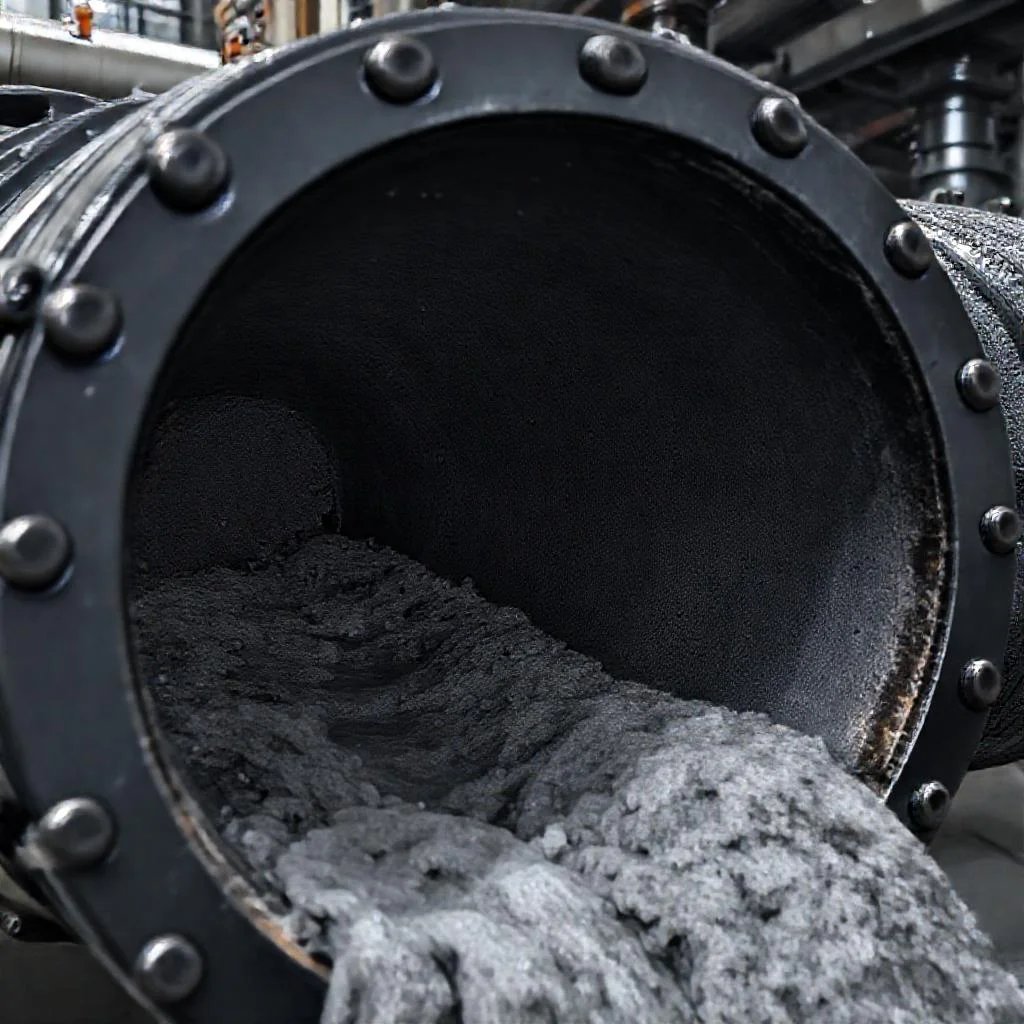

Система гидрозолоудаления (ГЗУ) на ТЭЦ: предотвращение абразивного износа базальтовых труб
Эксплуатация твердотопливных тепловых электростанций (ТЭЦ) неразрывно связана с образованием золы и шлака. Объемы этих отходов исчисляются сотнями тысяч тонн в год. Для их транспортировки от котлов до золоотвалов применяется система гидрозолоудаления (ГЗУ). Ключевым элементом этой системы являются трубопроводы, которые испытывают колоссальные нагрузки из-за высокой концентрации твердых частиц в потоке воды.
Выбор материала для труб ГЗУ определяет надежность и экономику всей станции. Базальтовое литье давно зарекомендовало себя как один из самых эффективных материалов для защиты от абразивного износа. Однако даже этот сверхпрочный материал не вечен и требует инженерно правильного подхода к проектированию и эксплуатации для максимизации срока службы.
Физика процесса: почему изнашивается базальт
Базальтовая труба разрушается не от химического воздействия, а от чисто механического трения. Зола представляет собой смесь частиц кварца, оксидов кремния и алюминия, твердость которых (7 по шкале Мооса) сопоставима с твердостью самого базальта (7–8). Каждая частица, движущаяся со скоростью 2–4 метра в секунду в пульпе, действует как абразивный микрозубило.
Скорость износа напрямую зависит от угла атаки твердой частицы. При движении пульпы по прямой трубе частицы трутся о стенку под малым углом, вызывая резание и царапание. Однако в местах поворотов, тройников и задвижек угол атаки резко возрастает, что приводит к микроударному воздействию. В этих зонах базальт разрушается в десятки раз быстрее, чем на прямых участках.
Ключевым фактором является также морфология частиц золы. Остроконечные осколки недожога и шлака оказывают гораздо более агрессивное воздействие, чем округлые частицы летучей золы. Именно поэтому на ТЭЦ, сжигающих угли с высоким содержанием кремнезема, износ базальтовых труб является острейшей проблемой.
Инженерные решения по продлению срока службы базальтовых элементов
Борьба с абразивным износом не сводится к простой замене стали на базальт. Это комплекс мер, включающий гидравлические расчеты, оптимизацию режимов и конструктивные ухищрения.
Оптимизация гидравлического режима
Первый и самый важный этап — обеспечение расчетной скорости движения пульпы. Если скорость упадет ниже критической (менее 1,5 м/с), крупные фракции шлака начнут выпадать в осадок. Это приводит к образованию донных отложений, которые сужают проходное сечение. В результате скорость локально возрастает до 6–8 м/с, что превращает базальтовую футеровку в пыль за несколько месяцев. Оптимальной считается скорость 2,5–3 м/с, при которой частицы находятся во взвешенном состоянии, но не разгоняются до запредельных значений.
Поддержание стабильного расхода воды (гидромодуля) также критично. Соотношение воды и золы, выходящее за пределы 1:8 или 1:12 (в зависимости от марки угля), резко увеличивает абразивные свойства смеси. Системы автоматического регулирования ГЗУ должны жестко поддерживать этот параметр.
Конструктивная защита поворотов и фасонных частей
Статистика эксплуатации показывает, что 90% всех аварий на базальтовых трубопроводах ГЗУ происходят на отводах. Прямые участки могут служить 10–15 лет, а колено — не более 2–3 лет без дополнительной защиты. Для решения этой проблемы применяются специальные футеровки.
Распространенным решением является установка базальтовых плит увеличенной толщины (от 40 до 60 мм) в зоне поворота. Однако эффективнее использовать конструкцию с «карманом смерти» в тройниках или устанавливать сменные вставки-накладки из литого базальта на внешней стороне отвода. Некоторые станции применяют метод наплавки базальтовой крошки на стальной каркас в местах интенсивного износа, создавая композитный слой.
Для углов поворота свыше 45 градусов рекомендуется использовать сегментированные отводы. Вместо одного гнутого элемента монтируют несколько прямых участков, соединенных под углом. Резкая смена направления потока на каждой стыковке снижает энергию удара частиц, рассеивая ее по нескольким фронтам.
Сепарирование и подготовка пульпы
Наиболее агрессивной фазой ГЗУ является зола шлаковых отсевов (крупные частицы более 3–5 мм). Современные бассейновые системы ГЗУ часто включают узел предварительного дробления и классификации. Скорость подачи крупных частиц в магистральный трубопровод должна быть ограничена. Установка гидроциклонов или шламовых решеток перед входом в базальтовый трубопровод позволяет снизить абразивный износ на 30–40%.
Важно понимать, что качество литья базальта напрямую влияет на износ. Недобросовестные производители выпускают трубы с пористостью и раковинами. Такие дефекты становятся очагами эрозии: частица золы застревает в поре, разбивает ее края, и за несколько часов вокруг дефекта формируется сквозное отверстие. Входной контроль базальтовых труб на наличие плотности и отсутствие усадочных трещин — обязательная процедура.
Монтаж и эксплуатация: типичные ошибки
Даже идеально изготовленная базальтовая труба выйдет из строя досрочно при неправильном монтаже. Наиболее частая ошибка — жесткая фиксация трубопровода на опорах. Базальт имеет коэффициент теплового расширения в 1,5–2 раза ниже, чем сталь. Если стальной корпус трубы не имеет компенсаторов, то при температурных перепадах (зимой/летом) возникают колоссальные напряжения сжатия или растяжения. Это приводит к растрескиванию базальтовой футеровки, так как она хрупка на разрыв.
Вторая распространенная проблема — осадка грунта или просадка опор. Если участок трубы просаживается на 10–20 мм, в стыке между базальтовыми вкладышами образуется «ступенька». Эта кромка работает как скребок, увеличивая турбулентность и вызывая ускоренный износ. Для ГЗУ требуется постоянный геодезический контроль профиля трубопровода и наличие скользящих опор, допускающих микроподвижки.
Нельзя также забывать о коррозии стальной оболочки базальтовой трубы. Хотя сам базальт химически стоек, вода в системе ГЗУ часто имеет pH 6–8, что провоцирует коррозию углеродистой стали (несущего цилиндра) снаружи и изнутри в местах повреждений стыков. Ремонт такой коррозии требует остановки тракта и замены секции полностью.
Мониторинг износа: методы диагностики
Чтобы избежать внезапного порыва (гидроудара из-за выброса шлама), необходимо проводить регулярный мониторинг толщины базальтового слоя. Существуют два основных метода:
- Ультразвуковая толщинометрия. Датчик прижимается к рабочей поверхности. Метод точечный, точность на базальте ниже, чем на стали, из-за неоднородности структуры. Позволяет выявить локальные участки истончения.
- Электромагнитный контроль. Основывается на изменении электрического сопротивления. Эффективен для выявления раковин и расслоений.
- Визуальный осмотр. Проводится на остановленном оборудовании с использованием эндоскопов и камер. Самый дешевый метод, но требует высокой квалификации дефектоскописта.
По результатам мониторинга составляется карта износа. Участки с остаточной толщиной стенки менее 10 мм подлежат замене в плановом порядке. Практика показывает, что наиболее рационально менять не отдельный поврежденный участок, а всю секцию на фланцах, так как локальные заплатки шириной менее 500 мм часто становятся источником новых утечек из-за нарушения гидравлики стыка.
Перспективные технологии и материалы
Несмотря на то, что литой базальт остается стандартом для ГЗУ уже 50 лет, современные решения позволяют повысить его ресурс. Активно внедряются композитные трубы на основе базальтового волокна, пропитанного эпоксидной смолой. Такие стеклопластиковые аналоги имеют более высокую ударную вязкость, чем литой базальт, и лучше работают на растяжение.
Также набирает популярность метод «плакирования» стальных труб базальтовой плиткой с клиновидным замком. Такая конструкция исключает выпадение отдельных блоков и обеспечивает монолитность футеровки. Однако стоимость такого трубопровода на 40–60% выше классической стальной трубы с базальтовой крошкой на битумной или эпоксидной мастике.
Не стоит сбрасывать со счетов и фактор конструкции самого золоудаления. Переход на системы мокрого золоудаления с низкой скоростью пульпы (самотечные каналы) в принципе снимает проблему абразивного износа труб. Однако такая схема применима не на всех ТЭЦ из-за требований к рельефу местности.
Заключение
Предотвращение абразивного износа базальтовых труб в системе ГЗУ — это не разовая акция, а постоянный процесс. Экспертный подход включает в себя три столпа: корректный гидравлический расчет скорости и расхода, конструктивную защиту поворотов и фасонных частей, а также регулярный инструментальный мониторинг. Базальтовое литье является экономически эффективным решением только в том случае, если станция готова инвестировать в проектирование, качественный монтаж и современную диагностику. Экономия на одном из этих этапов неизбежно приводит к ускоренному износу и прорывам тракта ГЗУ.
Сводная таблица данных
В таблице ниже представлены ключевые характеристики, параметры и сравнительные данные, описанные в статье, для анализа причин абразивного износа базальтовых труб в системе ГЗУ и методов его предотвращения.
| Параметр / Характеристика | Значение / Описание | Примечание (из текста статьи) |
|---|---|---|
| Твёрдость базальта (по шкале Мооса) | 7–8 | Сопоставима с твёрдостью золы (кварц, оксиды кремния и алюминия — 7). |
| Скорость движения пульпы (расчётная) | 2–4 м/с | Действует как абразивный микрозубило. |
| Критическая скорость (осаждение крупных фракций) | Менее 1,5 м/с | Приводит к выпадению осадка и сужению сечения. |
| Локальная скорость при сужении сечения | 6–8 м/с | Ускоряет износ базальтовой футеровки до нескольких месяцев. |
| Оптимальная скорость (для взвешенного состояния) | 2,5–3 м/с | Частицы находятся во взвешенном состоянии без переразгона. |
| Гидромодуль (соотношение воды и золы) | От 1:8 до 1:12 | Выход за пределы резко увеличивает абразивные свойства. |
| Доля аварий на отводах (поворотах) | 90% | Основная причина разрушений базальтовых трубопроводов ГЗУ. |
| Срок службы прямых участков | 10–15 лет | — |
| Срок службы колена (отвода) без дополнительной защиты | 2–3 года | — |
| Толщина базальтовых плит для защиты поворотов | От 40 до 60 мм | Устанавливаются в зоне поворота. |
| Рекомендуемый угол поворота для сегментированных отводов | Свыше 45 градусов | Рекомендуется использовать вместо одного гнутого элемента. |
| Агрессивная фаза ГЗУ (размер частиц) | Более 3–5 мм | Зола шлаковых отсевов. |
| Снижение абразивного износа при установке гидроциклонов/решеток | 30–40% | Перед входом в базальтовый трубопровод. |
| Коэффициент теплового расширения базальта относительно стали | В 1,5–2 раза ниже | Разница приводит к растрескиванию футеровки без компенсаторов. |
| Просадка опоры, вызывающая образование «ступеньки» | 10–20 мм | Кромка работает как скребок, увеличивая турбулентность. |
| pH воды в системе ГЗУ | 6–8 | Провоцирует коррозию углеродистой стали (несущего цилиндра). |
| Остаточная толщина стенки для плановой замены (по результатам мониторинга) | Менее 10 мм | Участки с такой толщиной подлежат замене. |
| Минимальная ширина локальной заплатки, вызывающая новые утечки | Менее 500 мм | Рекомендуется менять всю секцию на фланцах. |
| Удорожание технологии «плакирования» базальтовой плиткой | На 40–60% | Сравнение с классической стальной трубой с базальтовой крошкой. |
Частые вопросы по теме (FAQ)
Почему базальтовые трубы в системе ГЗУ изнашиваются неравномерно: на поворотах быстрее, чем на прямых участках?
Скорость износа напрямую зависит от угла атаки твердой частицы. На прямых участках частицы трутся о стенку под малым углом, вызывая резание и царапание. В местах поворотов угол атаки резко возрастает, что приводит к микроударному воздействию. Согласно статистике эксплуатации, прямые участки могут служить 10–15 лет, а колено — не более 2–3 лет без дополнительной защиты. В зонах поворотов базальт разрушается в десятки раз быстрее, чем на прямых участках.
Какая скорость движения пульпы считается оптимальной для минимизации износа базальтовых труб?
Оптимальной считается скорость 2,5–3 м/с. При такой скорости частицы находятся во взвешенном состоянии, но не разгоняются до запредельных значений. Если скорость падает ниже критической (менее 1,5 м/с), крупные фракции шлака выпадают в осадок, что приводит к сужению проходного сечения и локальному росту скорости до 6–8 м/с, что разрушает базальтовую футеровку за несколько месяцев.
Почему при монтаже базальтового трубопровода нельзя жестко фиксировать его на опорах?
Базальт имеет коэффициент теплового расширения в 1,5–2 раза ниже, чем сталь. Если стальной корпус трубы не имеет компенсаторов, то при температурных перепадах (зимой/летом) возникают колоссальные напряжения сжатия или растяжения. Это приводит к растрескиванию базальтовой футеровки, так как она хрупка на разрыв.
Какие конструктивные решения применяются для защиты поворотов и фасонных частей базальтовых трубопроводов?
Применяются базальтовые плиты увеличенной толщины (от 40 до 60 мм) в зоне поворота, конструкция с «карманом смерти» в тройниках, а также сменные вставки-накладки из литого базальта на внешней стороне отвода. Для углов поворота свыше 45 градусов рекомендуется использовать сегментированные отводы, где резкая смена направления потока на каждой стыковке снижает энергию удара частиц.
Какой метод мониторинга износа базальтовых труб позволяет выявить локальные участки истончения?
Метод ультразвуковой толщинометрии. Датчик прижимается к рабочей поверхности. Этот метод точечный, и его точность на базальте ниже, чем на стали, из-за неоднородности структуры материала, однако он позволяет выявить локальные участки истончения.
