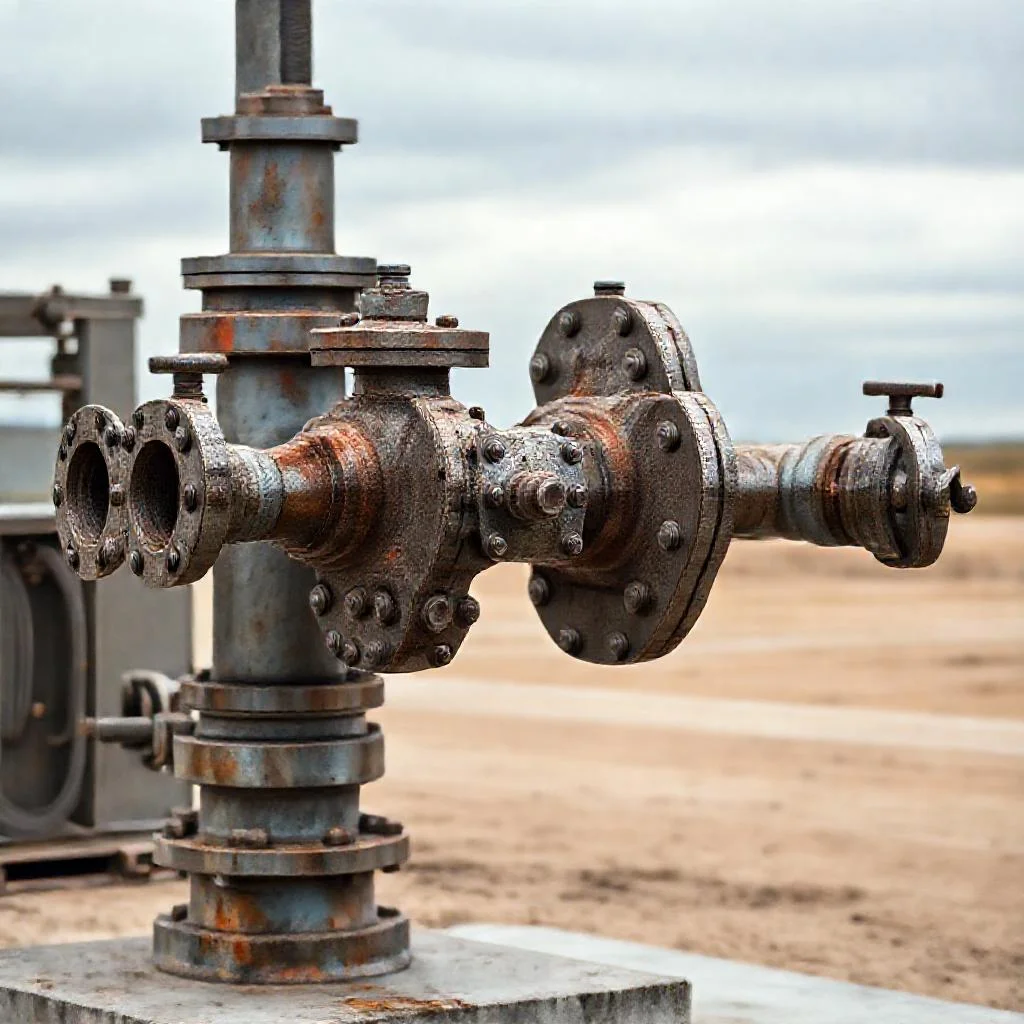

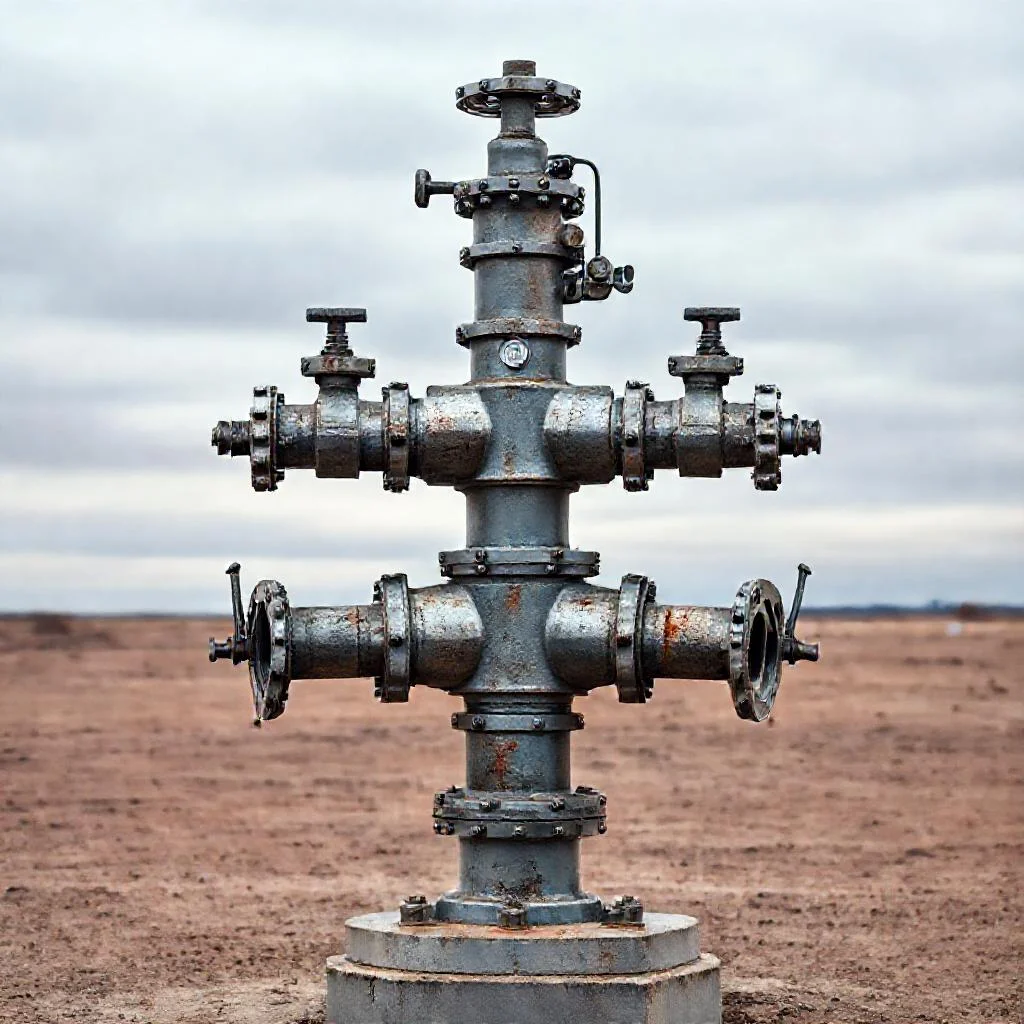

Схема обвязки устья фонтанной скважины по типу «крест»: конструкция, принцип работы и эксплуатация
Обустройство устья фонтанной скважины представляет собой критически важный этап, определяющий безопасность и эффективность всей последующей эксплуатации. Среди множества компоновок арматуры схема по типу «крест» занимает особое место. Она предлагает оптимальный баланс между функциональностью, компактностью и надежностью для скважин с аномально высокими пластовыми давлениями и агрессивными флюидами.
Данная схема получила свое название из-за характерной геометрии центрального элемента — крестовины, которая имеет четыре фланцевых присоединения. Эта конфигурация принципиально отличается от тройниковых схем, так как позволяет реализовать полнопроходной канал для спуска внутрискважинного оборудования без демонтажа основной фонтанной арматуры. Такая особенность особенно ценится при проведении ремонтных работ и геофизических исследований.
Стандартная обвязка устья по типу «крест» строго регламентируется отраслевыми нормативными документами, включая ГОСТ 13846-89 и API 6A. Исполнение должно гарантировать герметичность при рабочих давлениях до 140 МПа (20000 psi) и температуре от -60 до +350 °C в зависимости от класса материала. Выбор конкретного исполнения (тип 1К, 2К, 3К) диктуется условиями эксплуатации и составом добываемого флюида.
Конструктивные особенности крестовой схемы обвязки
Базовая компоновка включает несколько обязательных узлов, смонтированных в строгой последовательности. Нижняя часть схемы представлена колонной головкой, которая служит для герметизации межтрубных пространств и крепления обсадных колонн. Выше устанавливается трубная головка — основной элемент, принимающий вес насосно-компрессорных труб (НКТ).
Центральным звеном является тройник или крестовина фонтанной арматуры. В схеме «крест» боковые отводы располагаются строго напротив друг друга. Верхний фланец служит для монтажа силовой задвижки (коренной) и последующей установки станции управления скважинами (СУС). Через боковые отводы организуется выкидная линия, ведущая к системе сбора или промысловой подготовки.
Важный нюанс: в отличие от тройниковой схемы, крестовая обвязка позволяет подключать к нижнему отводу крестовины катушку с задвижкой, используемую для прямой промывки скважины или спуска приборов через специальное устьевое устройство (лубрикатор). Это исключает необходимость полного демонтажа арматуры для многих видов работ.
Типовая последовательность монтажа элементов в схеме «крест»
Монтаж устьевой арматуры по крестовой схеме имеет жесткую иерархию, нарушать которую категорически запрещается. Последовательность сборки (снизу вверх) обычно выглядит следующим образом:
- Колонная головка (КГ) — устанавливается на кондуктор и первую техническую колонну. Оснащается задвижками и вентилями для контроля давления в межтрубных пространствах.
- Трубная головка (ТГ) — монтируется на колонную. В ней происходит подвеска и герметизация НКТ. Имеет боковые отводы для затрубного пространства.
- Катушка или тройник переходный — элемент, компенсирующий разницу в диаметрах условных проходов между трубной головкой и крестовиной.
- Крестовина фонтанная — четырехходовой элемент, на котором с помощью фланцев закрепляется основная арматура. Два боковых отвода ориентируются на выкидные линии.
- Коренная задвижка — силовой запорный орган, устанавливаемый строго вертикально над крестовиной. Служит для аварийного перекрытия ствола.
- Станция управления (СУС) или центральная катушка — узел, через который проходит поток флюида к боковым отводам. В классической схеме «крест» часто используется полнопроходной вариант.
- Дроссельная и запорная арматура на боковых отводах — регулирующие устройства (дроссели, задвижки, краны) для управления дебитом и направления потока.
Каждое фланцевое соединение в такой схеме обязательно уплотняется металлом по типу «шип-паз» или «выступ-впадина». Прокладки используются только из мягкого железа или нержавеющей стали с покрытием. Резиновые прокладки (кольца круглого сечения) применяются исключительно в канавках второго ряда, как дополнительная герметизация.
Гидравлическая схема и принцип работы крестовой обвязки
Принцип работы обвязки по типу «крест» основан на разделении и управлении потоками флюида, поступающего из скважины. Продукция через НКТ попадает в трубную головку, затем проходит через центральное отверстие крестовины к коренной задвижке. В рабочем положении коренная задвижка открыта, и флюид поднимается к тройнику или боковым отводам крестовины.
Ключевое преимущество схемы проявляется в момент, когда флюид достигает крестовины. Четыре выхода позволяют организовать два независимых направления движения среды. Типичное распределение потоков выглядит так:
- Первый боковой отвод — основная выкидная линия на сепаратор или в коллектор. Оснащается регулирующим дросселем и запорным клапаном.
- Второй боковой отвод — резервная или вспомогательная линия. Может использоваться для подачи ингибитора гидратообразования, продувки скважины газом низкого давления или для аварийного сброса.
- Нижний отвод крестовины (при его наличии) — прямогочное соединение для спуска приборов, промывки или закачки химии.
- Верхний отвод — через коренную задвижку соединяется с СУС и далее с боковыми отводами тройника.
В случае аварийного роста давления коренная задвижка перекрывается, и флюид продолжает отводиться только через нижний или боковые отводы. Такая резервация каналов считается базовым требованием для скважин с потенциальным газонефтеводопроявлением (ГНВП).
Отличия схемы «крест» от тройниковой компоновки
Выбор между крестовой и тройниковой схемой обвязки устья — частое инженерное решение. Принципиальное различие кроется в количестве и расположении рабочих каналов. Тройник имеет три фланца: два боковых и один верхний. Крест — четыре. На первый взгляд разница незначительна, но она кардинально меняет эксплуатационные возможности.
Схема «крест» выигрывает по критерию ремонтопригодности. Для замены уплотнений коренной задвижки или ревизии СУС в тройниковой схеме требуется заглушить скважину и освободить ствол от инструмента. В крестовой схеме эту же операцию можно выполнить, закрыв задвижки на боковых отводах и проведя работы через нижний отвод крестовины, не нарушая герметизацию основного ствола.
Недостатком крестовой схемы является более высокая металлоемкость и стоимость. Наличие четвертого фланца и дополнительных запорных устройств увеличивает массу арматуры на 15-25% по сравнению с тройниковым аналогом. Кроме того, крестовая схема требует более строгого соблюдения соосности при монтаже, так как перекосы при сборке ведут к неравномерному распределению нагрузок на фланцевые соединения.
Материалы исполнения и классы коррозионной стойкости
Выбор материала для крестовой обвязки устья диктуется составом пластовой среды. Для сред с низким содержанием сероводорода (H₂S до 6%) и углекислого газа (CO₂ до 5%) применяются углеродистые стали марок 20, 30ХМА, 35ХМ. Корпусные детали проходят нормализацию или улучшение, гарантирующее класс прочности 60K, 75K, 90K по API 6A или ГОСТ 13846-89.
Для скважин с агрессивными флюидами (содержание H₂S более 6% или CO₂ более 10%) обязательным требованием является применение коррозионно-стойких сталей (нержавеющих) или биметаллических конструкций. В таких условиях все проточные части крестовины, задвижек и дросселей изготавливаются из стали типа 12Х18Н10Т, 10Х17Н13М2Т или импортных аналогов марки 316L, 410, 420. Для особо жестких условий (пластовые воды с высокой минерализацией) применяются сплавы на основе никеля (Инконель 718, 625).
Тип уплотнительных элементов также строго регламентирован. Для сред без агрессивных компонентов допускается использование эластомеров (нитрил, фторкаучук). Для кислых сред и высоких температур применяются исключительно металлические уплотнения с покрытием из мягких металлов (медь, алюминий, никель). Твердость уплотнительных поверхностей по Бринеллю должна быть не менее 180 HBW для корпусов и 230 HBW для проходных деталей.
Ключевые требования к эксплуатации и обслуживанию
Обвязка устья по типу «крест» требует строгого соблюдения регламентных работ. Основные правила эксплуатации включают несколько критических пунктов. Во-первых, все задвижки и дроссели должны быть смазаны специальными консистентными смазками, стойкими к рабочей среде. Периодичность смазки — не реже одного раза в 14 суток, а также после каждого полного цикла «открытие-закрытие».
Во-вторых, контроль герметичности фланцевых соединений крестовины и трубной головки осуществляется ежесменно визуально и с помощью обмыливания. Никакие посторонние запахи, капли жидкости или пузыри газа недопустимы. Давление в затрубном пространстве должно фиксироваться манометром с классом точности не ниже 1.5.
В-третьих, при эксплуатации крестовой схемы с установкой лубрикатора на нижний отвод крестовины критически важно следить за герметизацией сальника. Каждое извлечение прибора через лубрикатор должно сопровождаться опрессовкой обратного клапана и проверкой состояния уплотнительных колец. Недопустимо использование изношенных эластомеров: остаточная деформация сжатия более 20% — основание для немедленной замены.
Анализ гидравлических нагрузок в крестовой схеме показывает, что наиболее нагруженным узлом является зона стыка крестовины с коренной задвижкой. Концентрация напряжений в этой зоне может достигать значений, близких к пределу текучести материала, особенно при резких перепадах давления (гидроударах). Поэтому установка предохранительных клапанов с гидравлическим сбросом на боковых отводах крестовины является обязательным условием.
Модификации крестовых схем: от стандарта до уникальных проектов
Современная промышленность предлагает несколько типовых модификаций крестовой обвязки, адаптированных под разные горно-геологические условия. Например, для скважин с большим содержанием песка и твёрдых взвесей применяются арматуры с эрозионностойкими покрытиями. Внутренняя поверхность крестовины и боковых отводов в таких моделях футеруется вольфрамокарбидными керамическими пластинами толщиной от 3 до 6 мм. Это увеличивает ресурс до капитального ремонта в 3-5 раз.
Другой популярной модификацией является компоновка с дистанционным управлением. В такой схеме на крестовину и боковые отводы монтируются электроприводные или пневмоприводные задвижки. Сигналы на их открытие и закрытие подаются с блочного пункта управления (БПУ) по кабельным линиям или радиоканалу. Это позволяет эксплуатировать скважину в бесперебойном режиме, сокращая время реакции на аварийные ситуации до 2-3 секунд.
Особняком стоят схемы «крест-тройник», где в одном корпусе совмещены функции крестовины и бокового выкидного тройника. Такая гибридная конструкция применяется для снижения высоты арматуры на скважинах с ограниченной площадью устья (кустовые площадки). Однако, такая компоновка менее ремонтопригодна, так как блокирует прямой доступ к центральному каналу для спуска инструмента без частичной разборки обвязки.
Влияние на безопасность и надежность скважины
Применение крестовой схемы обвязки устья напрямую повышает безопасность объекта, так как создает избыточный уровень резервирования каналов сброса давления. Наличие нижнего отвода крестовины позволяет постоянно держать задвижку на этом отводе закрытой, открывая её только в экстренных случаях. В стандартных эксплуатационных условиях нижний отвод крестовины заглушен или используется для мониторинга давления в насосно-компрессорных трубах.
В сценарии аварийного выброса (например, при разрыве НКТ) происходит резкий скачок давления в межтрубном пространстве. Автоматика или оператор по команде закрывает коренную задвижку на верхнем отводе крестовины, а боковые и нижний отвод крестовины открываются на максимальный расход. Поток флюида перенаправляется в факельную систему или систему сброса. Таким образом, крестовая схема гарантирует двухканальный способ снятия нагрузки, что снижает до минимума риск разрушения устьевой головки.
Техническое переоснащение крестовой обвязки системами дистанционного контроля (телемеханика) считается одним из наиболее эффективных способов защиты от ГНВП. Статистика показывает, что до 70% аварий на фонтанных скважинах происходит из-за несвоевременного закрытия коренной задвижки. Схема «крест» за счет своей конфигурации позволяет оператору быстрее переключить потоки, что критично для зон с аномально высокими пластовыми давлениями.
Сборка и ввод в эксплуатацию: практические рекомендации
Монтаж устьевой арматуры по крестовой схеме начинается с подъема и центровки колонной головки на устье скважины. Головка должна быть выставлена строго по уровню. Затем устанавливается трубная головка, которая стягивается шпильками. После этого монтируется крестовина. На данном этапе критически важно обеспечить горизонтальность боковых отводов крестовины. Допустимое отклонение от оси не более 0,5 мм на 1 метр длины.
После монтажа крестовины проводят опрессовку всей собранной системы испытательным давлением, равным 1,5 от рабочего. Время выдержки под давлением — не менее 15 минут. Сброс давления после испытаний должен контролироваться по манометру. При снижении давления более чем на 2% от начального за время выдержки, соединение бракуется и перепаковывается с заменой прокладок.
Финальным этапом является установка коренной задвижки и обвязка боковых отводов крестовины к системе сбора. Все фланцевые соединения маркируются несмываемой краской, а на корпусе крестовины закрепляется табличка с указанием рабочего давления, даты опрессовки и данных об ответственных лицах. Только после выполнения всех этих процедур и подписания акта ввода, скважина считается готовой к эксплуатации в режиме фонтанирования.
Сводная таблица данных
В данной таблице представлены ключевые технические параметры, узлы, материалы и эксплуатационные условия схемы обвязки устья фонтанной скважины по типу «крест», строго на основе текста статьи. Приведены нормативные ограничения, последовательность монтажа, классы материалов для различных сред, а также критерии безопасности и приёмочного контроля.
| Категория | Параметр / Узел | Значение / Характеристика (из текста) |
|---|---|---|
| Нормативная база | Стандарты | ГОСТ 13846-89; API 6A |
| Рабочее давление (макс.) | до 140 МПа (20000 psi) | |
| Температурный диапазон | Температура эксплуатации | от -60 до +350 °C (в зависимости от класса материала) |
| Последовательность монтажа (снизу вверх) | 1. Колонная головка (КГ) | Устанавливается на кондуктор/техническую колонну. Оснащается задвижками/вентилями для контроля давления в межтрубных пространствах. |
| 2. Трубная головка (ТГ) | Монтируется на колонную. Подвеска/герметизация НКТ. Имеет боковые отводы для затрубного пространства. | |
| 3. Катушка/тройник переходный | Компенсирует разницу диаметров условных проходов между ТГ и крестовиной. | |
| 4. Крестовина фонтанная | Четырехходовой элемент. Два боковых отвода ориентируются на выкидные линии. | |
| 5. Коренная задвижка | Силовой запорный орган. Устанавливается строго вертикально над крестовиной. Служит для аварийного перекрытия ствола. | |
| 6. Станция управления (СУС)/центральная катушка | Узел прохода потока к боковым отводам. В схеме «крест» — часто полнопроходной вариант. | |
| 7. Дроссельная и запорная арматура на боковых отводах | Регулирующие устройства (дроссели, задвижки, краны) для управления дебитом/направлением потока. | |
| Тип уплотнения фланцев | Металл по типу «шип-паз» или «выступ-впадина». Прокладки из мягкого железа или нержавеющей стали с покрытием. Резиновые кольца — только как доп. герметизация (второй ряд канавок). | |
| Допустимое отклонение оси боковых отводов крестовины | Не более 0,5 мм на 1 метр длины. | |
| Материалы (корпусные детали) | Для сред с низким H₂S (до 6%) и CO₂ (до 5%) | Углеродистые стали: 20, 30ХМА, 35ХМ. Класс прочности 60K, 75K, 90K (API 6A / ГОСТ 13846-89). |
| Для агрессивных сред (H₂S >6%, CO₂ >10%) | Коррозионно-стойкие стали (12Х18Н10Т, 10Х17Н13М2Т, 316L, 410, 420) или биметалл. Для особо жестких условий — сплавы на основе никеля (Инконель 718, 625). | |
| Материалы (уплотнения) | Для сред без агрессивных компонентов | Эластомеры (нитрил, фторкаучук). |
| Для кислых сред/высоких температур | Исключительно металлические уплотнения с покрытием (медь, алюминий, никель). | |
| Твердость по Бринеллю | Для корпусов | Не менее 180 HBW. |
| Для проходных деталей | Не менее 230 HBW. | |
| Эксплуатация и КИП | Периодичность смазки арматуры | Не реже 1 раза в 14 суток, а также после каждого полного цикла «открытие-закрытие». |
| Контроль герметичности | Ежесменно визуально + обмыливание. | |
| Класс точности манометра (затрубное давление) | Не ниже 1.5. | |
| Предельное состояние уплотнит. колец (лубрикатор) | Остаточная деформация сжатия >20% — основание для немедленной замены. | |
| Гидравлические испытания | Опрессовочное давление | 1,5 от рабочего. |
| Время выдержки / Критерий браковки | Не менее 15 минут. Снижение давления >2% за время выдержки — соединение бракуется и перепаковывается. | |
| Сравнение с тройниковой схемой | Увеличение металлоемкости (массы) | на 15–25%. |
| Количество фланцев | Крест — 4 фланца (против 3 у тройника). | |
| Модификации (примеры) | Эрозионностойкое исполнение (песок/взвеси) | Футеровка вольфрамокарбидными керамическими пластинами толщиной 3–6 мм (увеличение ресурса в 3–5 раз). |
| Дистанционное управление | Электроприводные/пневмоприводные задвижки. Время реакции на аварию — 2–3 секунды. |
Частые вопросы по теме (FAQ)
В чем принципиальное отличие схемы обвязки «крест» от тройниковой компоновки?
Принципиальное различие кроется в количестве фланцевых присоединений центрального элемента. Тройник имеет три фланца (два боковых и один верхний), а крест — четыре. Это обеспечивает наличие нижнего отвода крестовины, который позволяет подключать катушку с задвижкой для прямой промывки скважины или спуска приборов через лубрикатор без демонтажа основной фонтанной арматуры. Крестовая схема выигрывает по критерию ремонтопригодности: для замены уплотнений коренной задвижки или ревизии станции управления в тройниковой схеме требуется заглушить скважину, в крестовой эту операцию можно выполнить, закрыв задвижки на боковых отводах и проведя работы через нижний отвод. Недостатком является более высокая металлоемкость — масса арматуры увеличивается на 15-25%.
Какие материалы применяются для крестовой обвязки в агрессивных средах с высоким содержанием H₂S и CO₂?
Для скважин с содержанием H₂S более 6% или CO₂ более 10% обязательным требованием является применение коррозионно-стойких сталей или биметаллических конструкций. Все проточные части крестовины, задвижек и дросселей изготавливаются из стали типа 12Х18Н10Т, 10Х17Н13М2Т или импортных аналогов марки 316L, 410, 420. Для особо жестких условий с высокоминерализованными пластовыми водами применяются сплавы на основе никеля (Инконель 718, 625). Для кислых сред и высоких температур уплотнения применяются исключительно металлические с покрытием из мягких металлов (медь, алюминий, никель).
Каковы допустимые параметры рабочего давления и температуры для стандартной крестовой обвязки?
В зависимости от класса материала и исполнения крестовая обвязка должна гарантировать герметичность при рабочих давлениях до 140 МПа (20000 psi) и температуре от -60 до +350 °C. Выбор конкретного исполнения (тип 1К, 2К, 3К) диктуется условиями эксплуатации и составом добываемого флюида. Исполнение строго регламентируется отраслевыми нормативными документами, включая ГОСТ 13846-89 и API 6A.
Как часто требуется проводить смазку задвижек и дросселей на крестовой обвязке?
Согласно регламентным требованиям, все задвижки и дроссели должны быть смазаны специальными консистентными смазками, стойкими к рабочей среде. Периодичность смазки — не реже одного раза в 14 суток, а также после каждого полного цикла «открытие-закрытие». Требования к эксплуатации включают ежесменный визуальный контроль герметичности фланцевых соединений с помощью обмыливания.
Каким испытательным давлением опрессовывается система и каковы критерии браковки соединений?
После монтажа крестовины проводят опрессовку всей собранной системы испытательным давлением, равным 1,5 от рабочего. Время выдержки под давлением — не менее 15 минут. Сброс давления после испытаний контролируется по манометру. При снижении давления более чем на 2% от начального за время выдержки, соединение бракуется и перепаковывается с заменой прокладок.
