Назначение и конструкция балансировочного кабеля JST-XH
Система балансировки литий-полимерных (LiPo) и литий-ионных (Li-ion) аккумуляторов является критически важным элементом процесса зарядки. Без неё невозможно гарантировать безопасную эксплуатацию дорогостоящих battery packs. В зарядных устройствах серии iMAX B6 Balance Charger применяется стандартный разъем JST-XH (на 2-6 ячеек последовательно). Данный коннектор отвечает за передачу данных о напряжении на каждой отдельной банке непосредственно в микропроцессор зарядного устройства. Цикл балансировки выравнивает потенциалы всех элементов аккумуляторной сборки, предотвращая перезаряд любой из ячеек. Именно балансировочный порт iMAX B6, оснащенный разъемом JST-XH, обеспечивает эту функцию.

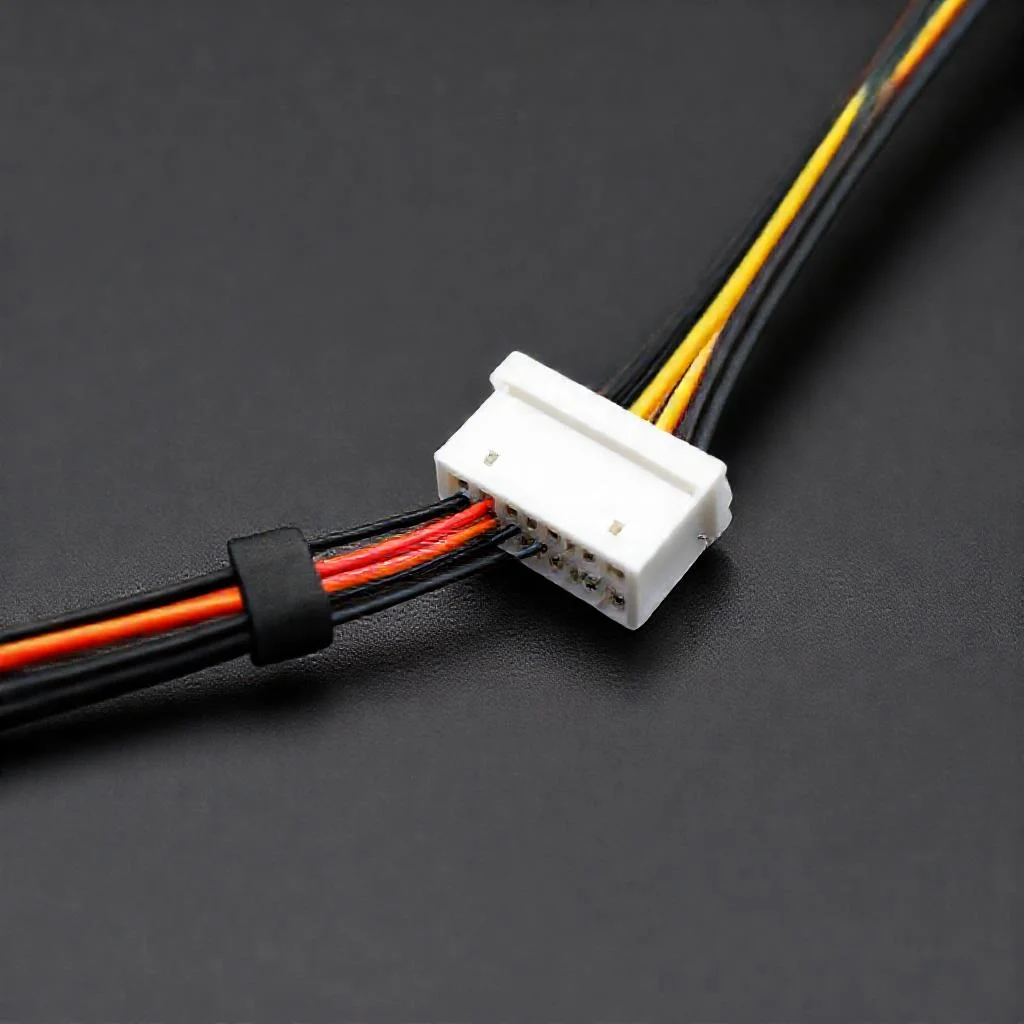

Физическая структура разъема JST-XH
Разъём JST-XH представляет собой пластиковый корпус с шагом контактов 2.54 мм (0.1 дюйма). Стандартный форм-фактор включает скошенный выступ для ориентации и фиксатор внутри корпуса для надёжного удержания обжатых контактов (пинов). Количество позиций (пинов) всегда на один больше, чем количество ячеек. Если сборка состоит из трёх последовательных элементов (3S), то используется коннектор на 4 пина. Первый контакт — это общий минус всей батареи (GND). Далее каждый последующий пин подключается к положительному полюсу каждой последующей ячейки: пин 2 — это плюс первой ячейки (Cell 1+), пин 3 — плюс второй ячейки (Cell 2+) и так далее. Последний пин — это плюс последней ячейки (Cell S+). Такая схема позволяет измерителю iMAX B6 последовательно опрашивать каждую ячейку относительно земли.
Цоколевка (распиновка) для различных сборок
Для корректного подключения к iMAX B6 необходимо строго соблюдать распиновку. Ошибка в подключении приводит к мгновенному повреждению как зарядного устройства, так и самого аккумулятора. Ниже приведена стандартная схема для каждого типа сборки.
- 2S (7.4V): Коннектор на 3 пина. Пин 1 (сторона с выступом) — общий минус. Пин 2 — минус первой ячейки (она же плюс первой). Пин 3 — общий плюс (плюс второй ячейки).
- 3S (11.1V): Коннектор на 4 пина. Последовательность: GND (1), Balance 1 (2), Balance 2 (3), Balance 3 / Total Plus (4). Красный провод (плюс) всегда на конце, черный (минус) всегда в начале разъема.
- 4S (14.8V): Коннектор на 5 пинов. Нумерация от черного к красному. Черный (1) — земля, (2) — B1, (3) — B2, (4) — B3, (5) — B4 (плюс батареи).
- 5S (18.5V): Коннектор на 6 пинов. Пин 1 (GND), пин 2 (Cell 1+), пин 3 (Cell 2+), пин 4 (Cell 3+), пин 5 (Cell 4+), пин 6 (Cell 5+ / общий плюс).
- 6S (22.2V): Коннектор на 7 пинов. Самый загруженный вариант. Распиновка: 1 — V– (общий минус), 2 — Cell 1+, 3 — Cell 2+, 4 — Cell 3+, 5 — Cell 4+, 6 — Cell 5+, 7 — Cell 6+ (общий плюс).
Старые версии iMAX B6 и их клоны (SkyRC, Turnigy) могут иметь нестандартную распиновку, где первый пин — это не GND, а первая ячейка. Поэтому перед подключением нештатного кабеля настоятельно рекомендуется прозвонить контакты мультиметром. Оригинальное устройство использует стандартную схему, где чёрный провод соответствует GND на разъёме зарядного устройства.
Сечение проводов и токовые нагрузки
Провода балансировочного кабеля JST-XH имеют малое сечение — как правило, 22-26 AWG (около 0.32-0.40 мм²). Это обусловлено тем, что по ним протекают исключительно токи балансировки, которые в режиме разряда не превышают несколько сотен миллиампер (обычно 150-300 мА для iMAX B6, в зависимости от версии прошивки). Использование кабеля малого сечения допустимо и безопасно именно для сигнальных цепей измерения. Максимальный ток через контакты JST-XH составляет 1 Ампер, что соответствует конструктивным ограничениям разъема. Применение такого провода для силовых цепей (зарядного тока) категорически запрещено. Критическое сечение провода выбрано производителем для минимизации веса конструкции и сохранения гибкости.
Полярность и подключение к iMAX B6
Зарядное устройство iMAX B6 оснащено специальным портом балансировки — колодкой с контактами-пружинами (позолоченными или никелированными). Разъем подключается строго при выключенном питании устройства. Коннектор входит с характерным щелчком фиксатора. Не рекомендуется прилагать чрезмерное усилие: если разъем не входит, скорее всего, нарушена ориентация (перевёрнут). Выступ на корпусе JST-XH должен совпадать с пазом на порте зарядного устройства. После подключения балансировочного кабеля необходимо отдельно подключить силовые контакты (XT60, Dean’s или крокодилы) для подачи основного тока заряда. Устройство автоматически определяет количество ячеек после выбора программы заряда (LiPo Balance). Если схема подключения кабеля нарушена, зарядное устройство выдаст ошибку Connection Break.
Функция балансировки в iMAX B6
Процесс балансировки в зарядном устройстве iMAX B6 реализован по принципу шунтирующего резистора (passive balancing). Как только напряжение на какой-либо ячейке достигает порогового значения (обычно 4.20В ± 0.01В), устройство подключает резистор параллельно этой банке через транзистор. Излишек энергии рассеивается в виде тепла. Балансировочный кабель в данном случае является не каналом передачи энергии, а каналом обратной связи — он передает точное напряжение каждой ячейки на аналого-цифровой преобразователь (АЦП) микроконтроллера STM32. Именно на основе показаний с JST-XH строится алгоритм управления зарядным током. Важно понимать, что iMAX B6 не может заряжать ячейки по отдельности через балансировочный порт, он лишь сравнивает их потенциалы и шунтирует наиболее заряженные.
Индикация ошибок, связанных с разъемом
Пользователи часто сталкиваются с ошибкой BALANCE PORT CONNECTION. Причинами могут быть:
- Плохой контакт в одном из пинов разъема (недожим фиксатора или загрязнение).
- Обрыв провода внутри изоляции (особенно часто у 6S кабелей из-за механических нагрузок и перегибов).
- Разница напряжений между ячейками более 0.3В — iMAX B6 блокирует запуск цикла заряда для предотвращения перегрузки балансира.
- Несоответствие распиновки: если кабель собран вручную, перепутанные местами провода выдают неверные данные на АЦП, что ведет к некорректной работе или остановке.
Для диагностики используется мультиметр в режиме измерения постоянного напряжения. Поэтапно измеряется напряжение между каждым соседним пином (от черного к красному) на кабеле, отключенном от батареи. Если на одном из участков напряжение отсутствует при заряженной батарее, это указывает на обрыв проводника или контакта. Качественный ремонт подразумевает замену всего кабеля в сборе, а не скрутку проводов, так как скрутка меняет сопротивление линии и вносит погрешность в измерения.
Самостоятельное изготовление или замена кабеля
При изготовлении балансировочного кабеля JST-XH своими руками необходимо приобрести корпус разъема и контактные пины (male pin contacts) с шагом 2.54 мм. Для обжима используется специальный кримпер, так как пайка контактов JST-XH крайне не рекомендуется — припой нарушает геометрию контакта и ухудшает соединение с колодкой iMAX B6. Провод должен быть многожильным, медным, в силиконовой или ПВХ изоляции. Цветовая маркировка: черный — GND, красный — общий плюс, остальные — последовательно (обычно используют провода разных цветов для идентификации ячеек, например: желтый, синий, зеленый, оранжевый). Длина кабеля не должна превышать 30-40 см без крайней необходимости, так как длинные провода создают дополнительную индуктивность и восприимчивы к электромагнитным помехам.
Проверка целостности после ремонта
После пайки или обжима нового коннектора необходимо выполнить проверку методом прозвонки. Используется мультиметр в режиме измерения сопротивления (200 Ом). Щупы поочередно касаются контактов на стороне разъема батареи и ответной части (или припаянного провода). Сопротивление должно быть менее 0.5 Ом. Параллельно проверяется отсутствие короткого замыкания между соседними пинами. Только после успешной проверки кабель допускается к подключению к iMAX B6 и заряжаемой батарее.
Совместимость с другими зарядными устройствами
Разъем JST-XH является де-факто индустриальным стандартом для аккумуляторов LiPo емкостью от 50 до 5000 мАч. Помимо iMAX B6, такие разъемы используются в зарядных устройствах ToolkitRC, HTRC, ISDT, SkyRC. Однако iMAX B6 имеет свой порт с обратной полярностью фиксатора (углубление на одной стороне). Некоторые зарядные устройства используют разъемы с зеркальной распиновкой. Поэтому при подключении кабеля от другой марки зарядного устройства или стороннего производителя к iMAX B6, необходимо проверять расположение GND. Универсальные адаптеры для балансировки имеют переключатели или набор разъемов на разные устройства, но использование переходников увеличивает количество контактных соединений и может приводить к падению точности измерения напряжения. Критически важно для точной балансировки использовать кабель с минимальным переходным сопротивлением. Эксперты рекомендуют приобретать кабели JST-XH именно под модель iMAX B6, либо собирать их с точным соблюдением цоколевки оригинального устройства.
Сводная таблица данных
В таблице ниже представлено сравнение характеристик балансировочных кабелей JST-XH для различных типов литий-полимерных (LiPo) и литий-ионных (Li-ion) аккумуляторных сборок при использовании с зарядным устройством iMAX B6. Данные строго соответствуют описанию, приведенному в статье, и включают количество ячеек (S), напряжение сборки, количество пинов коннектора, а также полную распиновку (цоколевку) от черного провода (GND) к красному (общий плюс).
| Тип сборки | Номинальное напряжение | Количество пинов коннектора JST-XH | Распиновка (нумерация от черного провода) |
|---|---|---|---|
| 2S | 7.4V | 3 пина | Пин 1 (GND), Пин 2 (минус первой ячейки / плюс первой ячейки), Пин 3 (общий плюс / плюс второй ячейки) |
| 3S | 11.1V | 4 пина | Пин 1 (GND), Пин 2 (Balance 1), Пин 3 (Balance 2), Пин 4 (Balance 3 / Total Plus) |
| 4S | 14.8V | 5 пинов | Пин 1 (GND), Пин 2 (B1), Пин 3 (B2), Пин 4 (B3), Пин 5 (B4 / плюс батареи) |
| 5S | 18.5V | 6 пинов | Пин 1 (GND), Пин 2 (Cell 1+), Пин 3 (Cell 2+), Пин 4 (Cell 3+), Пин 5 (Cell 4+), Пин 6 (Cell 5+ / общий плюс) |
| 6S | 22.2V | 7 пинов | Пин 1 (V– / общий минус), Пин 2 (Cell 1+), Пин 3 (Cell 2+), Пин 4 (Cell 3+), Пин 5 (Cell 4+), Пин 6 (Cell 5+), Пин 7 (Cell 6+ / общий плюс) |
Частые вопросы по теме (FAQ)
Какая распиновка балансировочного кабеля JST-XH для сборки 3S при подключении к iMAX B6?
Для сборки 3S (11.1V) используется коннектор на 4 пина. Последовательность контактов от черного провода (GND): пин 1 — общий минус (GND), пин 2 — балансир первой ячейки (Cell 1+), пин 3 — балансир второй ячейки (Cell 2+), пин 4 — общий плюс (Cell 3+). Красный провод (плюс) всегда находится на конце разъема, черный (минус) — в начале.
Почему для балансировочного кабеля JST-XH используется провод малого сечения (22-26 AWG)?
Провода сечением 22-26 AWG (около 0.32-0.40 мм²) выбраны потому, что по ним протекают исключительно токи балансировки, которые в режиме разряда не превышают несколько сотен миллиампер (обычно 150-300 мА для iMAX B6). Максимальный ток через контакты JST-XH составляет 1 Ампер. Использование такого кабеля для силовых цепей (зарядного тока) категорически запрещено.
Что делать, если при подключении балансировочного кабеля к iMAX B6 появляется ошибка «BALANCE PORT CONNECTION»?
Ошибка может возникать по нескольким причинам: плохой контакт в одном из пинов разъема (недожим фиксатора или загрязнение), обрыв провода внутри изоляции (часто у 6S кабелей), разница напряжений между ячейками более 0.3В (iMAX B6 блокирует запуск) или несоответствие распиновки (перепутанные провода). Для диагностики используйте мультиметр: измерьте напряжение между каждым соседним пином от черного к красному проводу на кабеле, отключенном от батареи.
Как правильно подключить балансировочный кабель JST-XH к порту iMAX B6?
Подключение выполняется строго при выключенном питании зарядного устройства. Выступ на корпусе разъема JST-XH должен совпадать с пазом на порте iMAX B6. Коннектор входит с характерным щелчком фиксатора. Если разъем не входит с легким усилием, проверьте ориентацию (возможно, он перевернут). После этого отдельно подключите силовые контакты (XT60, Dean’s) для подачи основного тока заряда.
Можно ли использовать балансировочный кабель от другого зарядного устройства с iMAX B6?
Разъем JST-XH является индустриальным стандартом, но iMAX B6 имеет свой порт с обратной полярностью фиксатора. Некоторые зарядные устройства используют зеркальную распиновку, поэтому при подключении стороннего кабеля необходимо проверять расположение GND (общего минуса) с помощью мультиметра. Использование переходников увеличивает количество контактных соединений и может снижать точность измерения напряжения. Эксперты рекомендуют приобретать кабели именно под модель iMAX B6.
